IP66 واقعاً برای جعبه های سوکت صنعتی چه معنایی دارد - و چرا در سایت اهمیت دارد

رتبه بندی IP (محافظت از ورود) از استاندارد IEC 60529 پیروی می کند و از دو رقم تشکیل شده است: اولی ورودی ذرات جامد و دومی ورودی مایع را پوشش می دهد. IP66 به معنی حذف کامل گرد و غبار (6) و محافظت در برابر جت های آب قدرتمند از هر جهت (6) است. - ترکیبی که آن را به یکی از کاربردی‌ترین رتبه‌بندی‌ها برای محیط‌های باز و صنعتی تبدیل می‌کند.

برای یک جعبه سوکت ضد آب پشتی فلزی IP66 در محل ساخت و ساز، اسکله بندر یا ورودی تونل نصب شده است. باران ناشی از باد، تمیز کردن پرفشار تجهیزات اطراف، و گرد و غبار ریز بتن یا معدنی شرایط معمول در این تنظیمات هستند. رتبه پایین تر مانند IP44 (ضد پاشش، مقاومت جزئی در برابر گرد و غبار) سیم کشی داخلی و سطوح تماس را در طول زمان آسیب پذیر می کند.

پیامدهای عملی کلیدی IP66 برای جعبه های سوکت:

• مواد واشر و طراحی فشرده سازی بسیار مهم هستند - آب بندی های تخریب شده شایع ترین علت خرابی های رتبه بندی IP میدانی هستند. بررسی کنید که محصول از واشرهای نئوپرن یا EPDM استفاده می کند که برای چرخه UV و دما درجه بندی شده اند.
• گلدسته های ورودی کابل باید به صورت جداگانه رتبه بندی شوند تا کلاس IP محفظه حفظ شود. جعبه IP66 مجهز به ورودی های کابل بدون پوشش دیگر IP66 ندارد .
• درپوش‌های لولایی با مکانیزم‌های چفت‌کننده بیش از مرکز، بهتر از بسته‌های مغناطیسی یا اصطکاکی ساده، آب‌بند را تحت فشار نگه می‌دارند.
• یکپارچگی IP را پس از هر گونه اصلاح میدانی مجدداً تأیید کنید - قطع کردن ناک اوت های اضافی یا جایگزین کردن غدد، بار انطباق را به نصاب بازنشانی می کند.

جعبه‌های سوکت ضدآب پشتی فلزی ما با واشرهای محیطی EPDM و صفحات غلتکی از پیش نصب شده تست شده و دارای گواهینامه IP66 هستند - بنابراین پیمانکاران مجبور نیستند انطباق میدانی را دوبار حدس بزنند.

فولاد گالوانیزه در مقابل صفحات پشتی فولاد ضد زنگ: انتخاب فلز مناسب برای محیط زیست

صفحه پشتی فلزی در یک جعبه سوکت ضد آب دو عملکرد را انجام می دهد: استحکام ساختاری که در برابر ضربه و تغییر شکل مقاومت می کند و یک مرجع اتصال به زمین / اتصال برای مجموعه سیم کشی داخلی. انتخاب فلز بسته به محیط نصب به طور قابل توجهی بر عمر سرویس تأثیر می گذارد.

برای سایت های ساخت و ساز داخلی و کاربردهای تونل، صفحات پشتی فولادی گالوانیزه بهترین نسبت هزینه به دوام را ارائه می دهند . تاسیسات بندری و دریایی، یا هر محیطی که دارای اسپری نمک یا مواد پاک کننده شیمیایی باشد، ارتقا به فولاد ضد زنگ را تضمین می کند. ما هر دو گزینه را ارائه می دهیم و می توانیم بر اساس طبقه بندی سایت خاص شما مشاوره دهیم - فقط منطقه محیطی را به اشتراک بگذارید و ما بر اساس آن توصیه می کنیم.

رتبه‌بندی جریان سوکت صنعتی: مطابق با پیکربندی‌های 16A، 32A و 63A برای بار مورد نیاز

انتخاب نامناسب جریان برای یک پریز صنعتی یکی از اشتباهات رایج و پرهزینه در برنامه ریزی توزیع برق موقت یا دائم است. سوکت‌های کم‌اندازه باعث خاموش شدن مزاحم و گرمای بیش از حد تماس می‌شوند. سوکت‌های بزرگ هزینه‌های غیرضروری و در برخی پیکربندی‌ها، احساس امنیت کاذب در صورت عدم تطابق با حفاظت بالادست ایجاد می‌کنند.

نحوه خواندن الزامات بار قبل از مشخص کردن

• بارهای مقاومتی (هیترها، روشنایی): جریان نامی تقریباً جریان عملیاتی است. یک بخاری 3 کیلو وات، 230 ولت ~ 13 آمپر می کشد - یک سوکت 16 آمپر مناسب است.
• بارهای موتور (پمپ، کمپرسور، نوار نقاله): جریان راه اندازی می تواند 5-7× جریان نامی تا چند ثانیه باشد. موتوری با توان 7.5 کیلووات / 400 ولت سه فاز 15 آمپر در حال کار است اما ممکن است در هنگام راه اندازی 75 تا 90 آمپر بکشد. یک سوکت 32 آمپر بار مداوم را ارائه می دهد. شکن بالادست باید هجوم را کنترل کند.
• تجهیزات جوشکاری : چرخه وظیفه بیشتر از اوج گرفتن اهمیت دارد. یک سوکت 63A برای جوشکارهای حرفه ای MIG/TIG در سایت های ساختمانی استاندارد است. کار متناوب به این معنی است که کابل و سوکت به ندرت بار کامل پایدار را مشاهده می کنند.

پیکربندی پین IEC 60309 و کلیدگذاری فیزیکی

سوکت های صنعتی در این کلاس از استاندارد IEC 60309 (استاندارد CEE) پیروی می کنند رنگ و موقعیت پین رتبه بندی ولتاژ و جریان را رمزگذاری می کند جلوگیری از اتصالات نادرست از نظر فیزیکی:

• زرد (110 ولت)، آبی (تک فاز 230 ولت)، قرمز (سه فاز 400 ولت) - رنگ اولین بررسی در محل قبل از هر آزمایش الکتریکی است.
• شکاف کلید (موقعیت h) ولتاژ را نشان می دهد. موقعیت‌های ساعتی مختلف از قرار دادن دوشاخه 110 ولتی در پریز 230 ولت جلوگیری می‌کند.

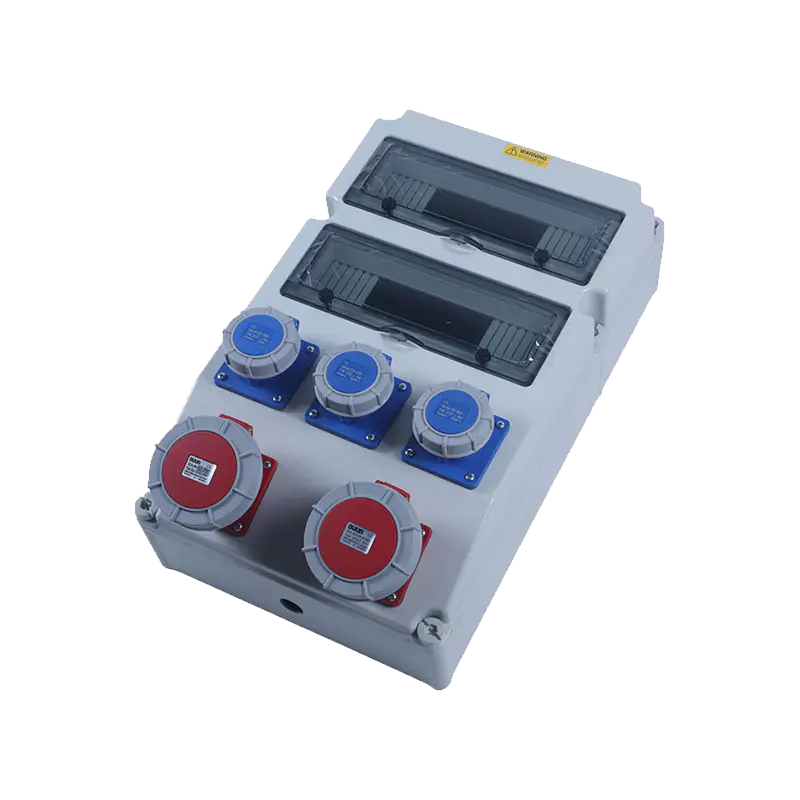

• جعبه‌های سوکت ضدآب پشتی فلزی ما از پیکربندی‌های تک یا چند باندی پشتیبانی می‌کنند که رتبه‌بندی‌های مختلف را در یک محفظه ترکیب می‌کند - برای اتاق‌های کارخانه یا محل‌های تجهیزات که در آن چندین نوع بار از یک نقطه توزیع واحد ارائه می‌شوند، مفید است.

چیدمان سیم کشی داخلی و مدیریت گرما در داخل جعبه های سوکت محصور

A جعبه سوکت ضد آب پشتی فلزی یک محیط بسته است بر خلاف سینی های کابل باز یا ترانکینگ، گرمای تولید شده توسط هادی ها و مقاومت تماس مسیرهای محدودی برای اتلاف دارد. این پیامدهای مستقیمی برای اندازه کابل و چیدمان سیم کشی دارد که اغلب در تاسیسات میدانی دست کم گرفته می شود.

کابل های کاهش دهنده در داخل محفظه ها

IEC 60364 و استانداردهای ملی معادل آن مستلزم کاهش ظرفیت حمل جریان (CCC) در هنگام بسته شدن یا بسته شدن کابل ها هستند. کابلی که 32 آمپر در هوای آزاد درجه بندی شده است ممکن است در داخل جعبه بسته به 24 تا 27 آمپر کاهش یابد. بسته به تعداد هادی های بارگذاری شده و دمای محیط. نادیده گرفتن این موضوع یک مسئله انطباق و یک خطر حرارتی است.

قوانین عملی برای سیم کشی داخل جعبه:

1. هنگام مسیر دهی بیش از سه هادی بارگذاری شده در داخل محفظه، از اندازه مقطع بعدی کابل به سمت بالا استفاده کنید - به عنوان مثال، برای مدارهای 32 آمپر در جعبه چند سوکتی از 4 میلی متر مربع به 6 میلی متر مربع حرکت کنید.
2. از پیچاندن کابل اضافی در داخل جعبه خودداری کنید. یک سیم پیچ محکم 2 متری کابل 6 میلی متر مربع گرمای اضافی قابل اندازه گیری تحت بار کامل تولید می کند.
3. سوکت های با بار بالاتر (63A) را در پایین محفظه جایی که لایه بندی حرارتی پایین تر است قرار دهید و دم آنها را تا حد امکان مستقیماً به بلوک ترمینال هدایت کنید.
4. مقادیر گشتاور سفت ترمینال را بررسی کنید - اتصالات شل دلیل اصلی ایجاد نقاط داغ در جعبه هستند. بیشتر پایانه های سوکت صنعتی 2.5-4 نیوتن متر را مشخص می کنند. از پیچ گوشتی گشتاور کالیبره شده استفاده کنید.

پانل های جلویی مقاوم در برابر شعله و مهار حرارتی

پانل جلویی پلاستیکی ضد شعله روی جعبه سوکت پشتی فلزی فقط یک چک باکس نظارتی نیست. در صورت خرابی سیم کشی یا ایجاد قوس در داخل محفظه، یک پنل جلویی با رتبه V-0 (UL 94) در عرض 10 ثانیه خاموش می شود و شعله را به سطوح مجاور منتشر نمی کند - یک عامل مهم زمانی که جعبه های سوکت روی انبارهای چوبی، سینی کابل یا داخل ساختمان های موقت سایت نصب می شوند. بررسی کنید که مواد پانل جلویی دارای رتبه‌بندی UL 94 V-0 یا معادل IEC 60695-11-10 است، نه فقط یک ادعای عمومی «مقاوم در برابر آتش».

با زنجیره تولید کامل ما - از پردازش قطعات تا مونتاژ نهایی تحت مدیریت 7S - ما هم ساخت صفحه پشتی و هم قالب‌گیری پانل جلویی را در داخل کنترل می‌کنیم، که به این معنی است که مشخصات مقاوم در برابر شعله در زمان تولید اعمال و تأیید می‌شود تا اینکه از برگه اطلاعات یک تامین‌کننده فرعی فرض شود..
