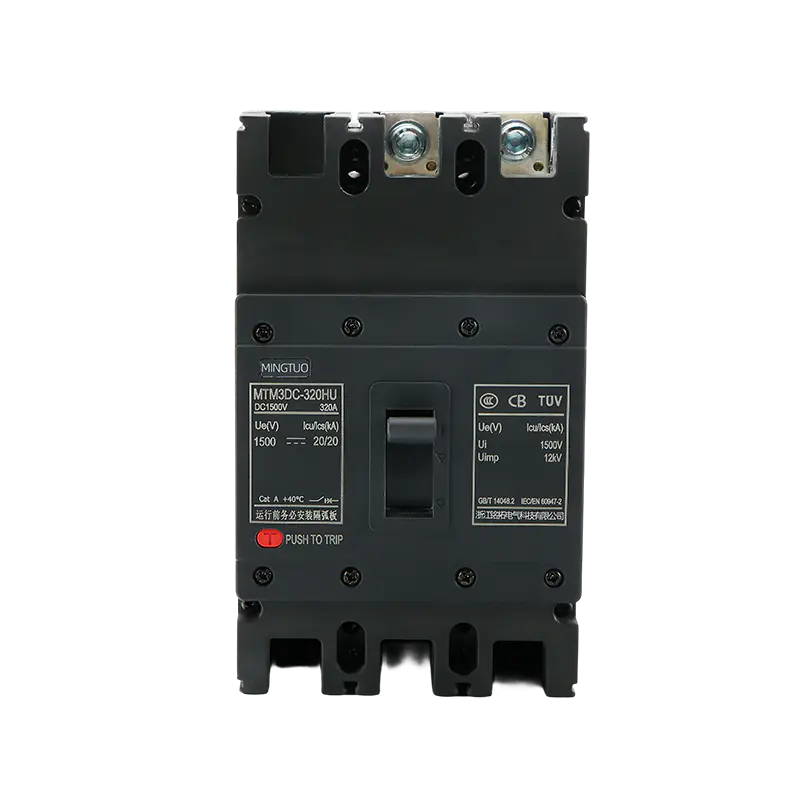

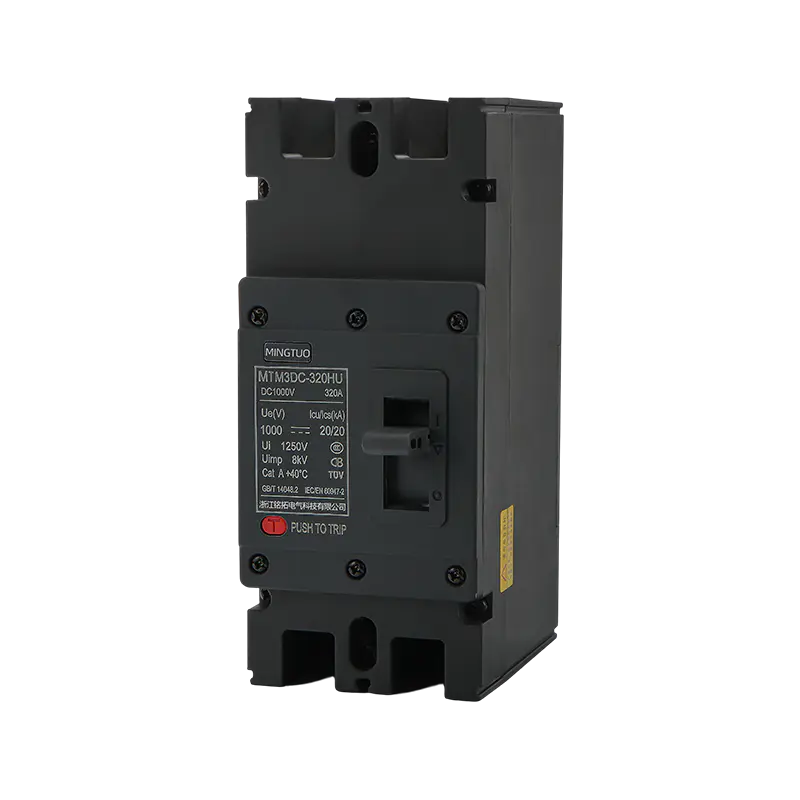

صفحه اصلی / محصولات / مدار شکن کیس قالبی / MCCB سری MTM3 / مدار شکن خورشیدی PV DC MCCB 1000V 630A برای محافظت از پنل
این قطع کننده مدار، حفاظت از اضافه بار، اتصال کوتاه و خطای قوس الکتریکی را برای سمت فتوولتائیک DC از طریق جریان کار "تشخیص خطاها → قطع سریع → خاموش شدن مغناطیسی قوس ها" فراهم می کند، در حالی که از ایزوله سازی ایمن و نظارت بر وضعیت برای اطمینان از عملکرد ایمن و پایدار سیستم پشتیبانی می کند.
مطابق با استانداردهای ایمنی دقیق بین المللی، بریکرهای ما تحت آزمایشات دقیق قرار می گیرند تا از عملکرد تزلزل ناپذیر در طول عمر 25 ساله سیستم شما اطمینان حاصل کنند.
| 1. عملکرد DC برتر | ظرفیت شکست بالا تا 25 کیلو آمپر در 1000-1500 ولت DC رعد و برق سریع تشخیص خطا و وقفه 0.5ms سرکوب قابل اعتماد قوس های DC برای محافظت از تجهیزات و پرسنل |
| 2. دوام استثنایی | بدنه مقاوم در برابر اشعه ماوراء بنفش با استاندارد IP65 مقاوم در برابر خوردگی اسپری نمک، آزمایش شده برای 1000 ساعت حداقل 20000 سیکل عملیات مکانیکی به طور قابل اعتماد در شرایط محیطی شدید عمل می کند |
| 3. ویژگی های هوشمند | قابلیت نظارت بر خطا و عملکرد از راه دور پاک کردن نشانگرهای وضعیت برای نظارت بر زمان واقعی سیستم فناوری جبران دما برای محافظت بیشتر |
| 4. تضمین کیفیت گواهی شده | دارای گواهی TÜV Rheinland، مطابق با UL 489B مطابقت با استاندارد IEC 60947-2 100٪ تست شده در کارخانه قبل از حمل و نقل برای عملکرد ثابت |
| 5. نصب و نگهداری آسان | 35٪ فشرده تر از بریکرهای DC معمولی نصب لوازم جانبی بدون ابزار و پایانه های اتصال رو به جلو همه کاره برای نصب ریل یا پانل DIN |
| 6. کارایی هزینه | عمر طولانی تر از راه حل های استاندارد کاهش نیاز به تعمیر و نگهداری قیمت مستقیم کارخانه با ضمانت 3 ساله و پشتیبانی جهانی |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-

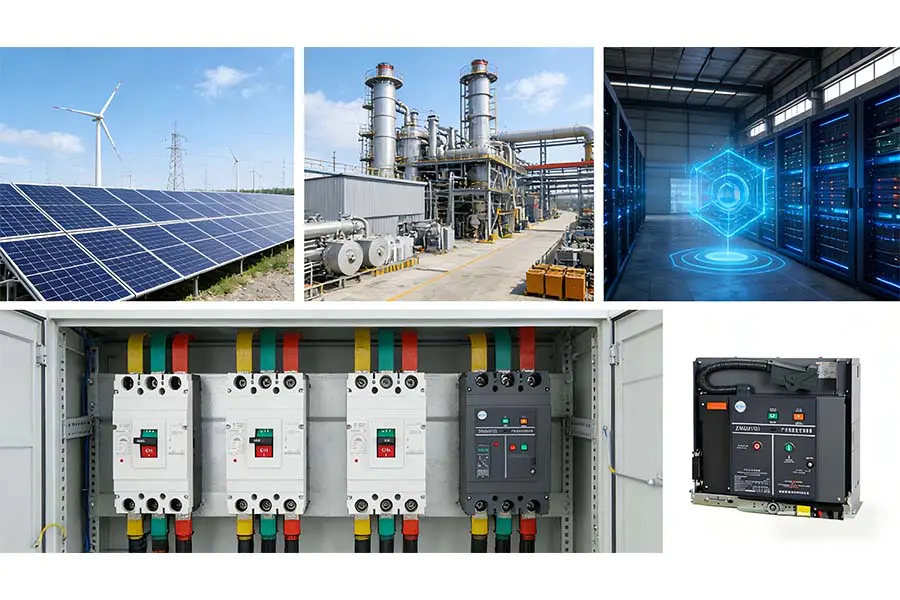

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| بیرونی |  |  | |||||

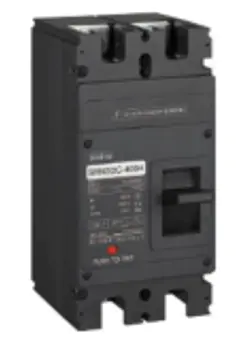

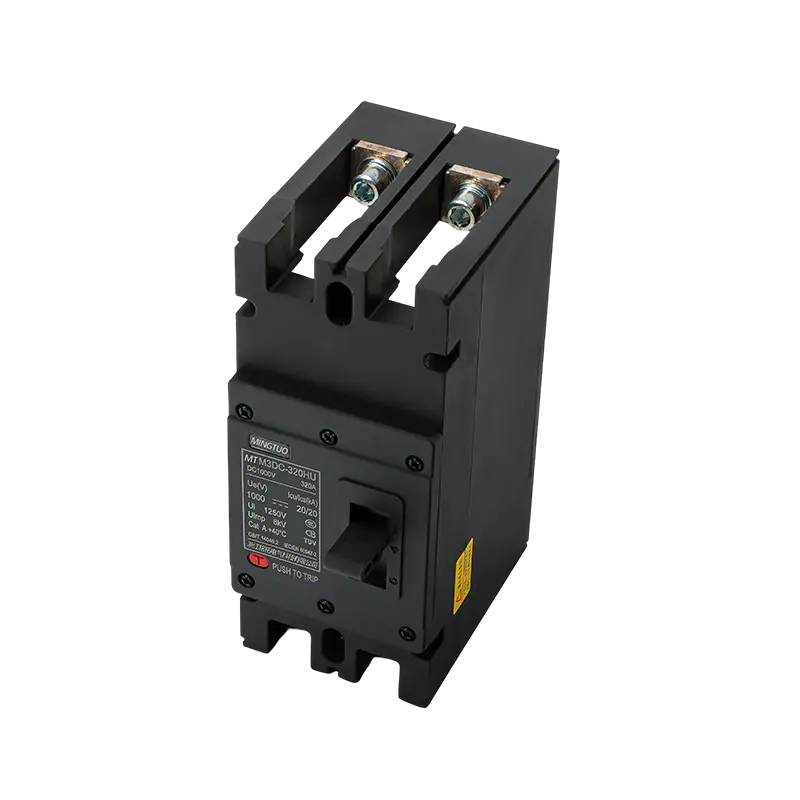

| قاب پوسته | مدل SRM3DC-320 | SRM3DC-400 | |||||
| تعداد قطب ها | 2 | سه | 2 | سه | |||
| ولتاژ کاری نامی Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| ولتاژ جداسازی نامی Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| ولتاژ نامی مقاومت در برابر ضربه Uimp(kV) | هشت | 12 | 12 | ||||
| جریان نامی In(A) | 63، 80، 100، 125، 140، 160، 180، 200، 225، 250، 280، 315، 320 | 225، 250، 315، 350، 400 | |||||
| ظرفیت محدود نامی قطع اتصال کوتاه Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2 قطبی) 20 [3-پلستر) |
| یکی | یکی | / | 70 | 40 | 20 | 20[2-پلسترینگ) 25 (رشته 3 قطبی) | |
| حالت اتصال ICS(kA) ظرفیت قطع اتصال کوتاه عملکردی | ICS=100%Icu | ||||||
| بالا و پایین، پایین و بالا (2P، 320/3P) داخل و خارج شوید، بالا و بیرون بروید (3P) | |||||||
| دسته استفاده | A | ||||||
| آیا عملکرد ایزوله دارد؟ | باشد
| ||||||
| دمای محیط عملیاتی | -35 ~ 70 ℃ | ||||||
| عمر مکانیکی (زمان) | 20000 | ده هزار | |||||
| عمر الکتریکی (زمان) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| یک معیار را رعایت کنید | IEC/EN 60947-2、GB/T 14048.2 | ||||||

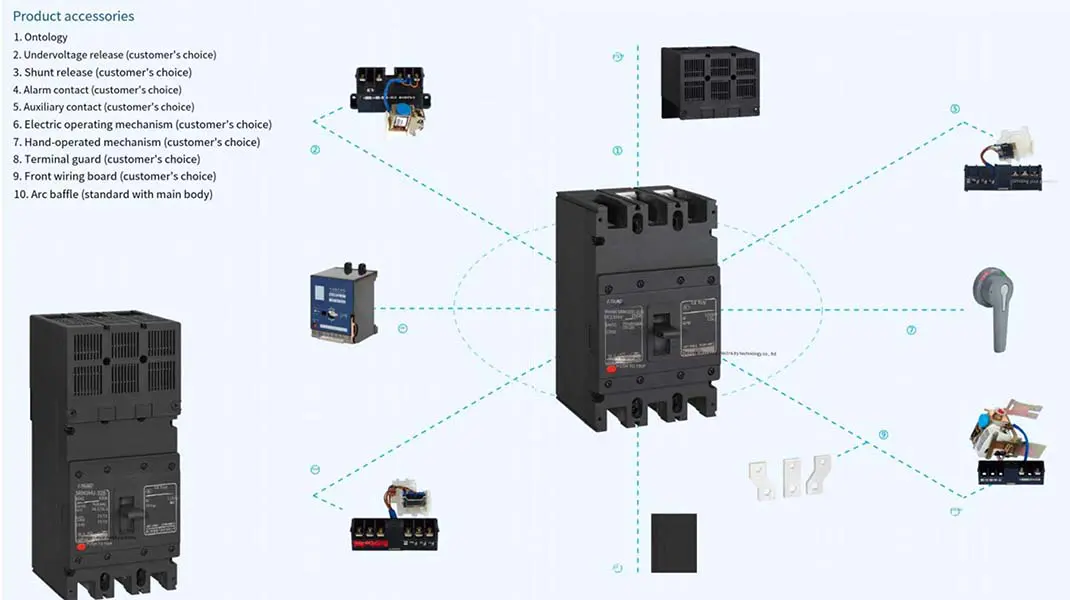

| پیوست | تحریک جداگانه، کمکی، زنگ هشدار، عملیات دستی و عملیات الکتریکی | ||||||
| احراز هویت | CCC، CE، TUV | ||||||
| اندازه گیری (طول × عرض × ارتفاع) (میلی متر) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||

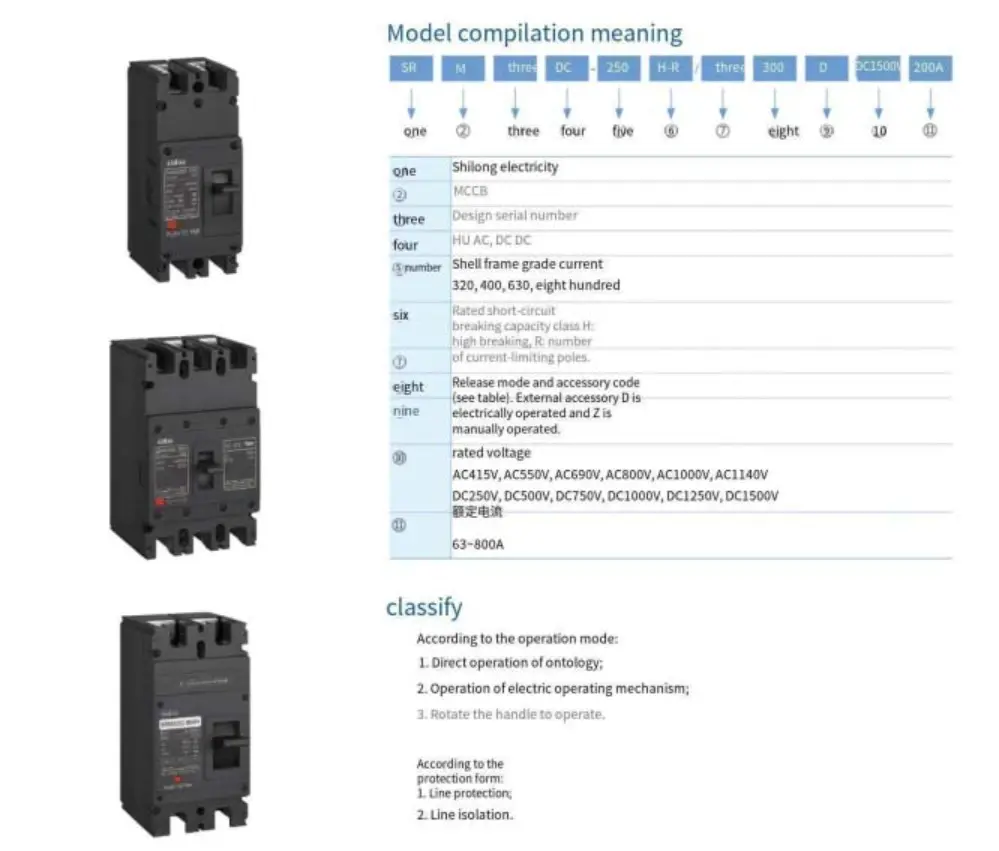

| اظهارات | قاب پوسته 320 به H: شکست زیاد، R: نوع محدود کننده جریان تقسیم می شود | ||||||
| بیرونی |  |  | ||||||

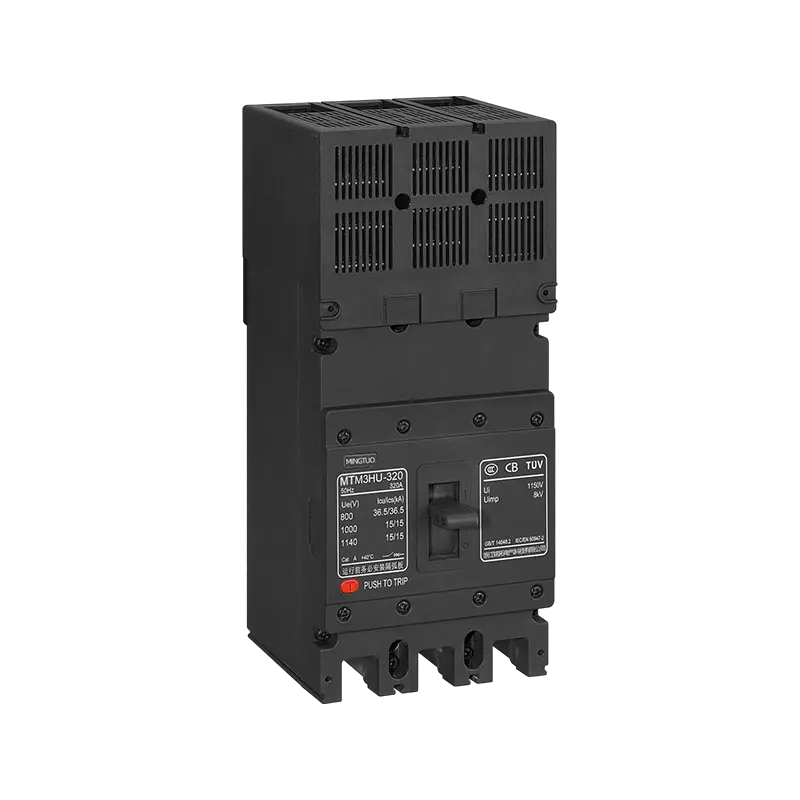

| قاب پوسته | SRM3HU-320 | SRM3HU-400 | ||||||
| تعداد قطب ها | سه | سه | ||||||
| ولتاژ کاری نامی Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| ولتاژ جداسازی نامی Ui(V) | AC1150 | |||||||
| ولتاژ نامی مقاومت در برابر ضربه Uimp(kV) | هشت | 12 | ||||||
| جریان نامی In(A) | 63، 80، 100، 125، 140، 160، 180، 200، 225، 250، 280، 315، 320 | 250، 280، 315، 320، 350، چهارصد | ||||||
| ظرفیت محدود نامی قطع اتصال کوتاه Icu(kA) | هشتy-five | 50 | 36.5 | 10 | هشتy-five | 50 | 36.5 | 10 |
| یکی | ! | یکی | یکی | 100 | 60 | 50 | 15 | |
| حالت اتصال ICS(kA) ظرفیت قطع اتصال کوتاه عملکردی | ICS=100%Icu | |||||||
| دسته استفاده | A | |||||||
| آیا عملکرد ایزوله دارد؟ | باشد | |||||||
| دمای محیط عملیاتی | -35 ~ 70 ℃ | |||||||
| عمر مکانیکی (زمان) | 20000 | ده هزار | ||||||
| عمر الکتریکی (زمان) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| یک معیار را رعایت کنید | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| پیوست | تحریک جداگانه، کمکی، زنگ هشدار، عملیات دستی و عملیات الکتریکی | |||||||
| احراز هویت | CCC، CE، TUV | |||||||
| اندازه گیری (طول × عرض × ارتفاع) (میلی متر) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| اظهارات | قاب پوسته 320 به H: شکست زیاد، R: نوع محدود کننده جریان تقسیم می شود | |||||||
| بیرونی |  | | ||||||
| قاب پوسته | SRM3HU-630 | SRM3HU-800 | ||||||
| تعداد قطب ها | سه | سه | ||||||
| ولتاژ کاری نامی Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| ولتاژ جداسازی نامی Ui(V) | AC1150 | |||||||
| ولتاژ نامی مقاومت در برابر ضربه Uimp(kV) | 12 | 12 | ||||||
| جریان نامی In(A) | 500 630 | 700، هشتصد | ||||||
| ظرفیت محدود نامی قطع اتصال کوتاه Icu(kA) | هشتy-five | 50 | 36.5 | 10 | هشتy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| حالت اتصال ICS(kA) ظرفیت قطع اتصال کوتاه عملکردی | ICS=100%Icu | |||||||
| دسته استفاده | A | |||||||
| آیا عملکرد ایزوله دارد؟ | باشد | |||||||
| دمای محیط عملیاتی | -35 ~ 70 ℃ | |||||||
| عمر مکانیکی (زمان) | 5000 | ده هزار | ||||||
| عمر الکتریکی (زمان) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| یک معیار را رعایت کنید | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| پیوست | تحریک جداگانه، کمکی، زنگ هشدار، عملیات دستی و عملیات الکتریکی | |||||||
| احراز هویت | CCC، CE، TUV | |||||||
| اندازه گیری (طول × عرض × ارتفاع) (میلی متر) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| بیرونی |  |  | ||||||
| قاب پوسته | مدل SRM3DC-320 | SRM3DC-800 | ||||||
| تعداد قطب ها | 2- سه | 2- سه | ||||||
| ولتاژ کاری نامی Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| ولتاژ جداسازی نامی Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| ولتاژ نامی مقاومت در برابر ضربه Uimp(kV) | هشت | 12 | 12 | |||||
| جریان نامی In(A) | 63، 80، 100، 125، 140، 160، 180، 200، 225، 250، 280، 315، 350 | 225، 250، 315، 350، چهارصد | ||||||
| ظرفیت محدود نامی قطع اتصال کوتاه Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (رشته 2 قطبی) 20 (رشته 3 قطبی) | |
| یکی | یکی | / | 70 | 40 | 20 | 20 (2 قطبی) 25 (رشته 3 قطبی) | ||
| حالت اتصال ICS(kA) ظرفیت قطع اتصال کوتاه عملکردی | ICS=100%Icu | |||||||
| دسته استفاده | A | |||||||
| آیا عملکرد ایزوله دارد؟ | باشد | |||||||
| دمای محیط عملیاتی | -35 ~ 70 ℃ | |||||||
| عمر مکانیکی (زمان) | 20000 | ده هزار | ||||||
| عمر الکتریکی (زمان) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| یک معیار را رعایت کنید | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| پیوست | تحریک جداگانه، کمکی، زنگ هشدار، عملیات دستی و عملیات الکتریکی | |||||||
| احراز هویت | CCC، CE، TUV | |||||||
| اندازه گیری (طول × عرض × ارتفاع) (میلی متر) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | ||||||
