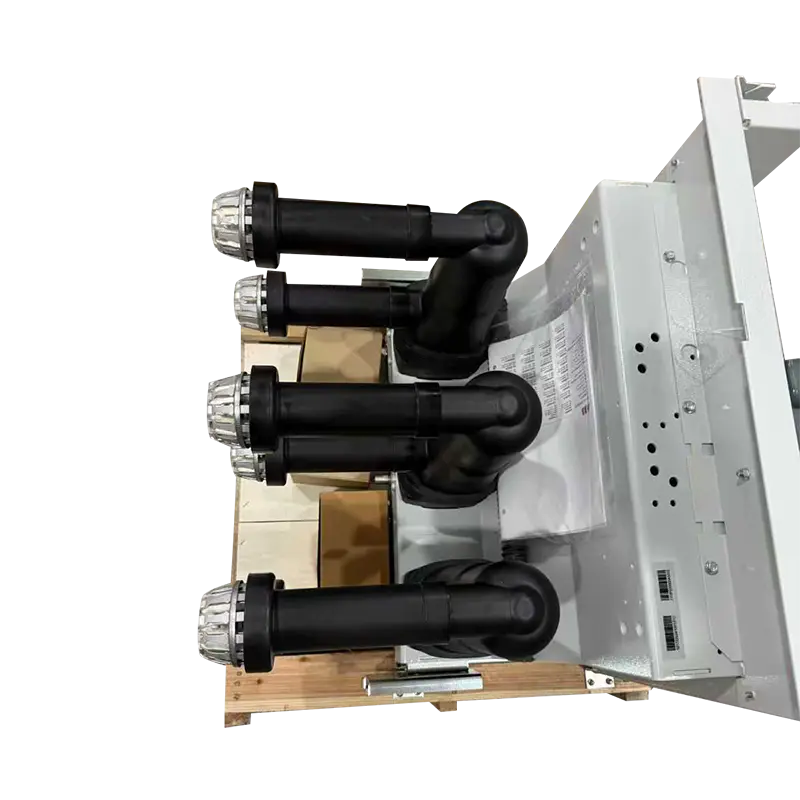

Name: قطع کننده مدار خلاء داخلی 12 کیلوولت VD4، 630-1250A
Rating: 5 (99 reviews)

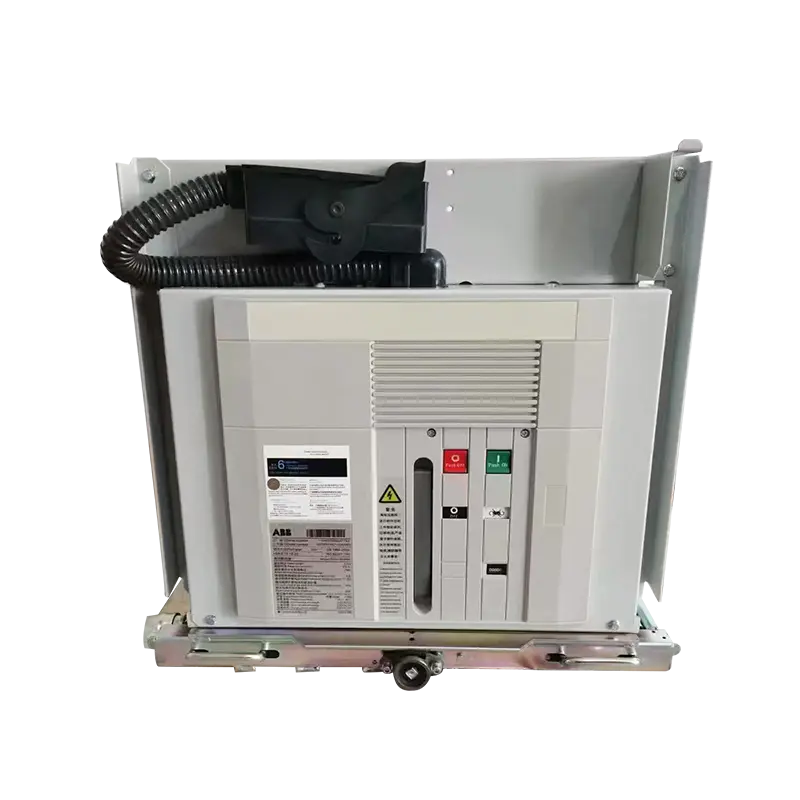

قطع کننده مدار خلاء داخلی 12 کیلوولت VD4، 630-1250A

توضیحات:

قطع کننده مدار خلاء 12 کیلوولت MINGTUO VD4 یک قطع کننده داخلی با ولتاژ متوسط است که برای محافظت و کنترل دقیق سیستم های AC سه فاز که در 50 هرتز کار می کنند، با ولتاژهای نامی 3.6 کیلو ولت تا 12 کیلو ولت طراحی شده است. این بریکر با پشتیبانی از جریان های نامی از 630 آمپر تا 1250 آمپر، برای نصب تابلو برق داخلی در پست ها، تاسیسات صنعتی و سیستم های توزیع برق تجاری ایده آل است. با استفاده از فناوری پیشرفته قطع کننده خلاء، قطع سریع خطا، قابلیت اطمینان عملیاتی و ایمنی طولانی مدت را تضمین می کند.

برنامه های کاربردی:

تابلوهای تابلو برق فشار متوسط داخلی

کارخانه های صنعتی نیازمند حفاظت قابل اعتماد MV

زیرساخت های تجاری شامل بیمارستان ها، فرودگاه ها و مراکز داده

سیستم هایی که نیاز به عملکرد مکرر و راه حل های کم تعمیر و نگهداری دارند

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

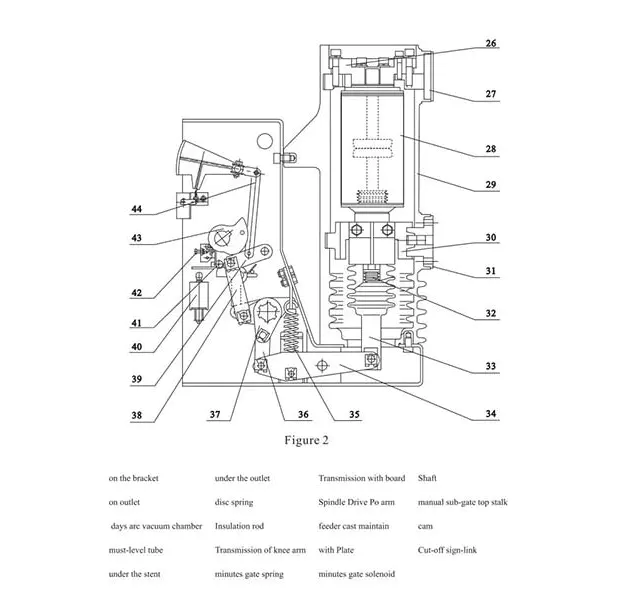

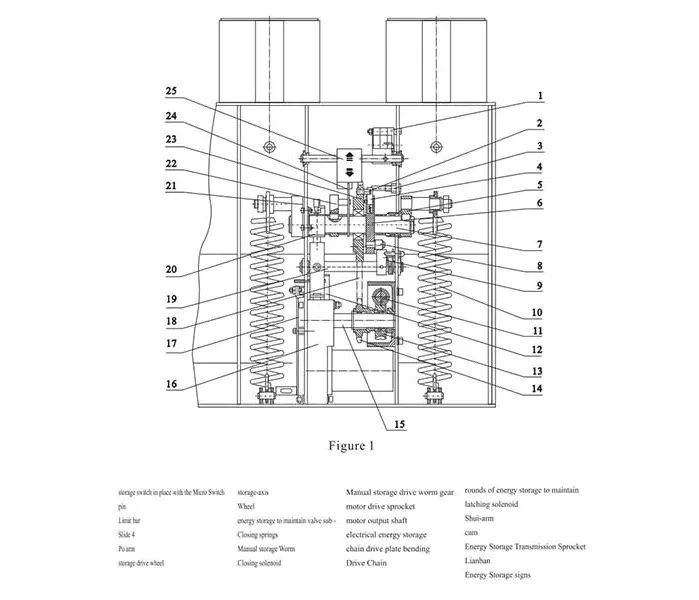

VCB Composition

در شرایط عادی، کنتاکت‌های اصلی بسته می‌مانند تا جریان مداوم جریان داشته باشد. به محض تشخیص جریان اضافه یا اتصال کوتاه، مکانیسم فنر به سرعت کنتاکت ها را جدا می کند و یک قوس در داخل قطع کننده خلاء ایجاد می کند. قوس خنک شده و خاموش می شود و مدار معیوب را با خیال راحت جدا می کند و از آسیب به تجهیزات پایین دست جلوگیری می کند. این امر قابلیت اطمینان عملیاتی بالا و حداقل نیازهای تعمیر و نگهداری را تضمین می کند.

لوازم جانبی محصول

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact
Main Product
Insulating Cylinder
Vaccum Tube

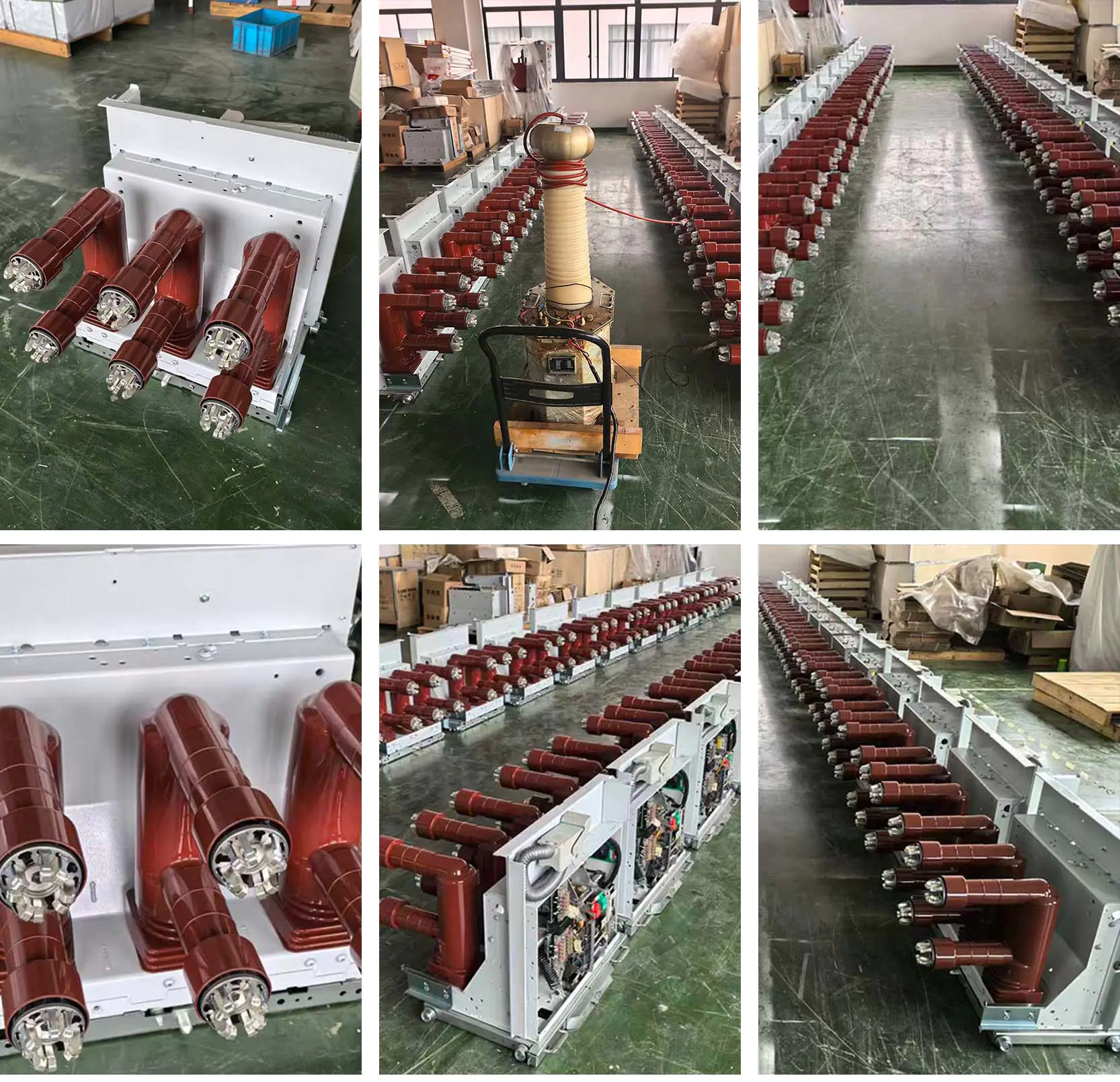

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing

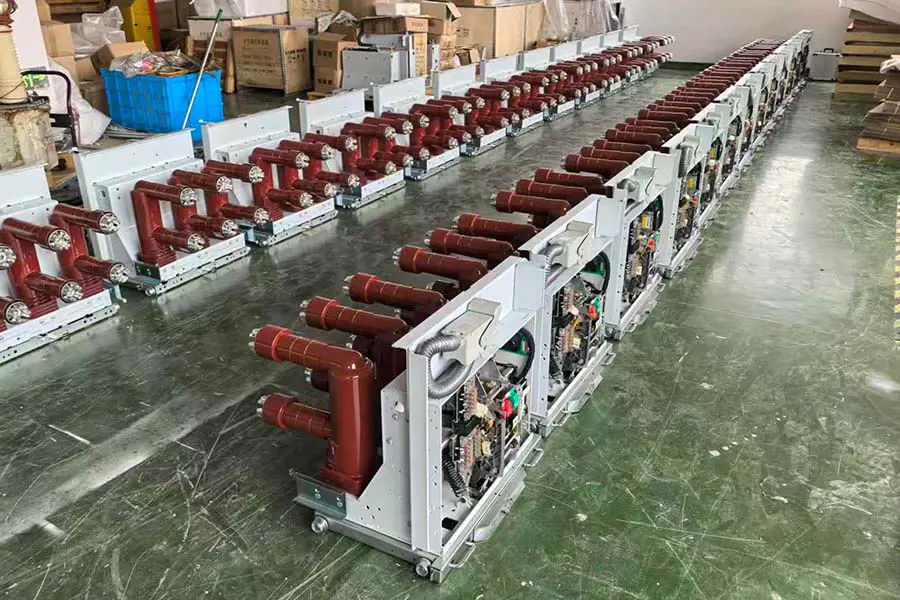

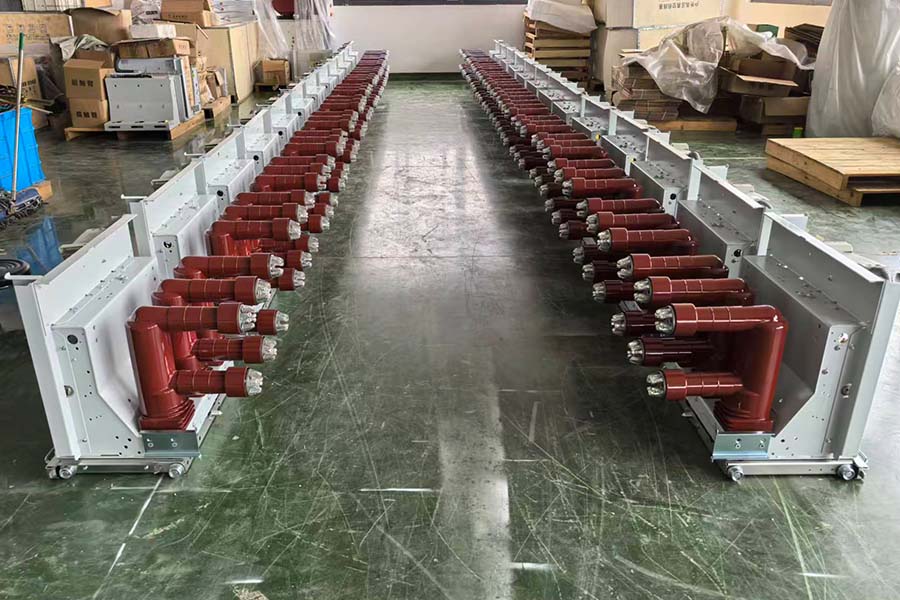

Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

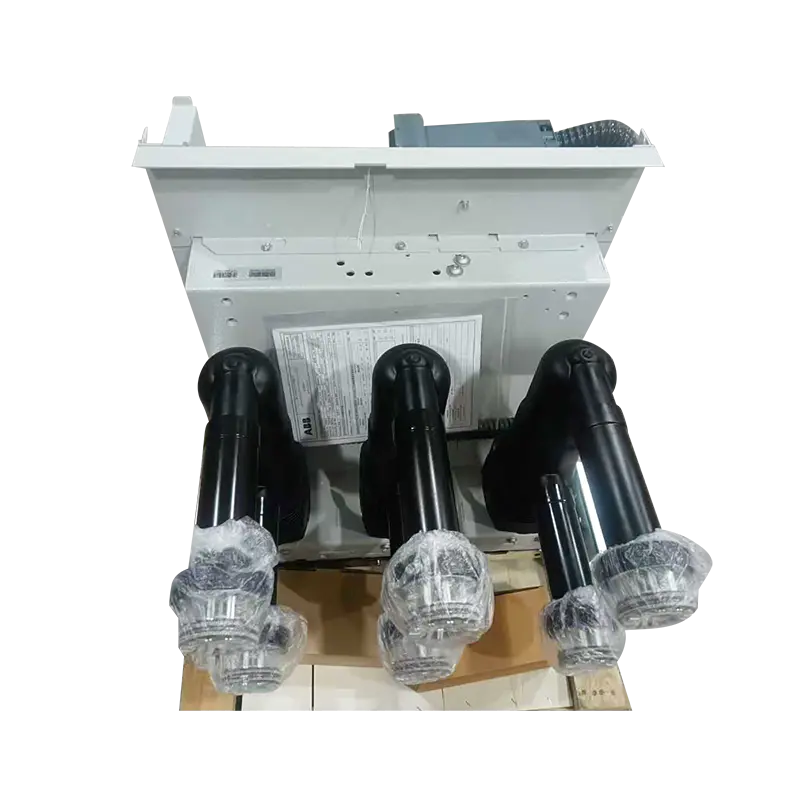

برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

خیر	مورد	واحدها	مقدار شمارش
1	ولتاژ نامی	-	12 24 35
2	ولتاژ نامی (short-term frequency tolerance 1min)	کیلو ولت	42
3	ولتاژ نامی tolerance lightning shocks peak	-	75
4	فرکانس نامی	هرتز	50
5	جریان نامی	A	630، 1250
			630، 1250、1600、2000、2500、3150
			1250، 1600، 2000، 2500، 3150، 4000
6	جریان مدار باز نامی	kA	20/25، 31.5، 40
7	ولتاژ نامی short tolerance	kA	20/25، 31.5، 40
8	مدت زمان کوتاه رتبه بندی شده است	s	4
9	جریان نامی peak tolerance	kA	50/63، 80، 100
10	جریان اتصال کوتاه نامی بسته می شود	kA	50/63، 80، 100
11	تحمل ولتاژ فرکانس مدار ثانویه 1 دقیقه)	V	2000
12	جریان مدار باز مجموعه خازن تک‌بک نامی	A	630/400 (40kA 800/400)
13	جریان های نزدیک مجموعه خازن نامی	kA	12.5 (فرکانس نه بیشتر از 1000 هرتز)
14	زمان شکست ترمز (ولتاژ نامی)	ms	≤50
15	زمان فیدر (ولتاژ نامی)	ms	≤100
16	عمر مکانیکی	-	20000
17	جریان نامی open circuit times (life)	سوئیچینگ	20000
18	مدار باز نامی جریان اتصال کوتاه	-	50 (40kA≤30)
19	تماس پویا و استاتیک اجازه ضخامت سایش را می دهد	میلی متر	3
20	فیدر ولتاژ کاری نامی	-	-
21	ولتاژ نامی break-brake operations	V	AC110/220 DC110/220
22	ولتاژ نامی موتور ذخیره سازی	-	-
23	رتبه قدرت موتور ذخیره سازی	W	70
24	زمان ذخیره سازی	s	≤10
25	فاصله باز شدن تماس	میلی متر	1 ± 11
26	سوپر سفر	-	0.5 ± 3.5
27	بسته شدن زمان پرش مخاطب	ms	≤240 (A≤3)
28	نقاط سه فاز، بسته شدن در مراحل مختلف جنسی	-	≤2
29	میانگین سرعت دروازه (جداسازی تماس - 6 میلی متر)	متر بر ثانیه	0.9-1.2
30	میانگین سرعت بسته شدن (بسته شدن با تماس 6 میلی متر)	متر بر ثانیه	0.5-0.8
31	مقاومت مدار الکتریکی پیشرو	μΩ	≤50 (630a)، ≤45 (1250A) ≤35 (1600-2000A)، ≤250 (2400)
32	فشار تماس فیدر کنتاکتور	N	2000±200 (2000A)، 2400±200 (25kA) 200±3100 (31.5 کیلو آمپر)، 250±4250 (40 کیلو آمپر)
33	دنباله عملیات رتبه بندی شده	-	امتیاز - 0.3 ثانیه - و امتیاز دهه 180 - و -
