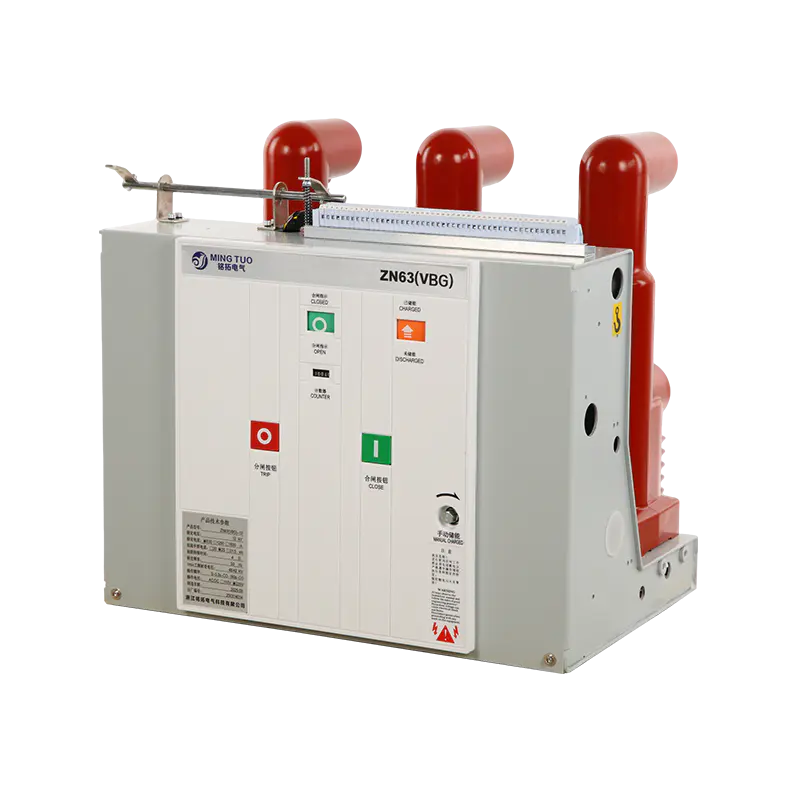

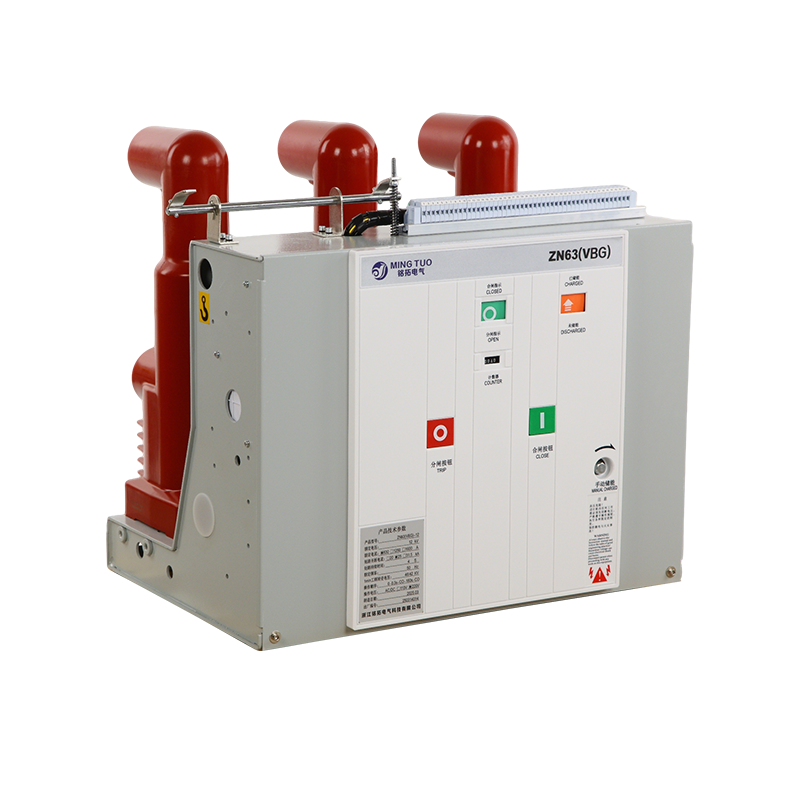

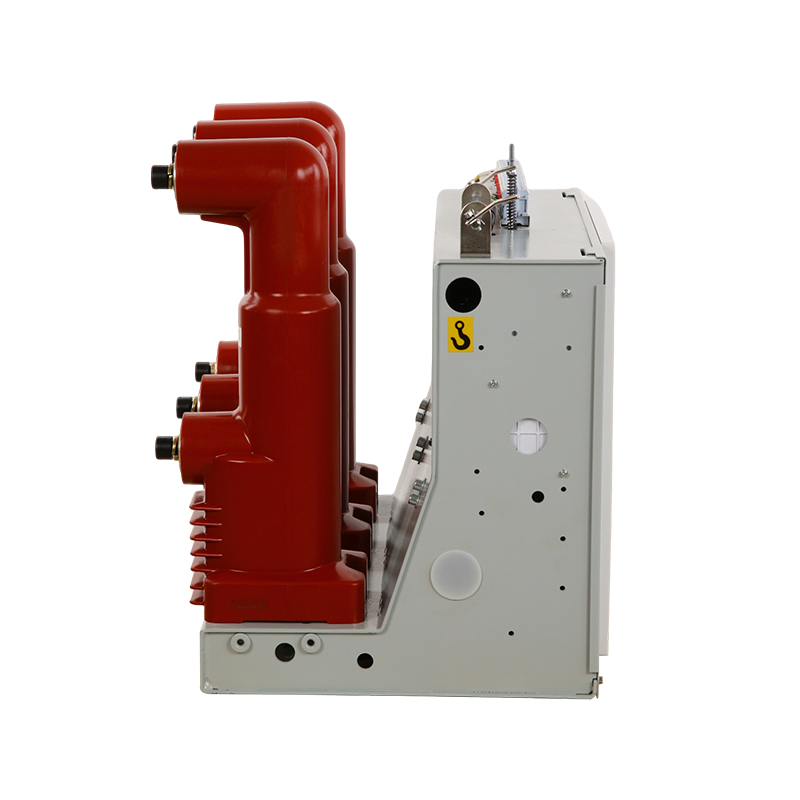

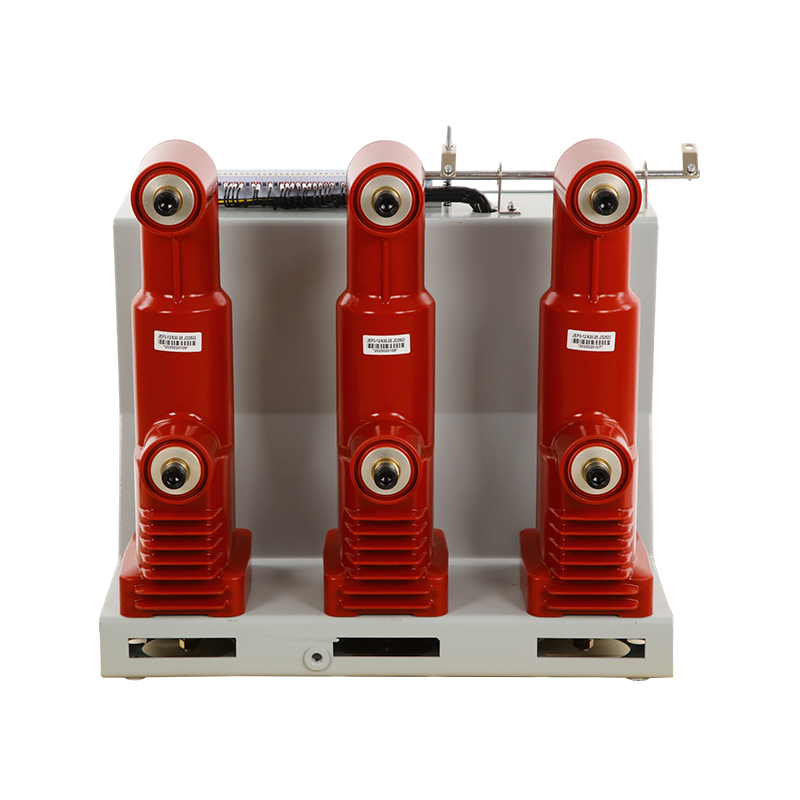

عمده فروشی مدار شکن خلاء داخلی 12 کیلو ولت ولتاژ متوسط VS1، 31.5 کیلو آمپر
صفحه اصلی / محصولات / مدار شکن خلاء / مدار شکن خلاء داخلی / مدار شکن خلاء داخلی 12 کیلو ولت ولتاژ متوسط VS1، 31.5 کیلو آمپر

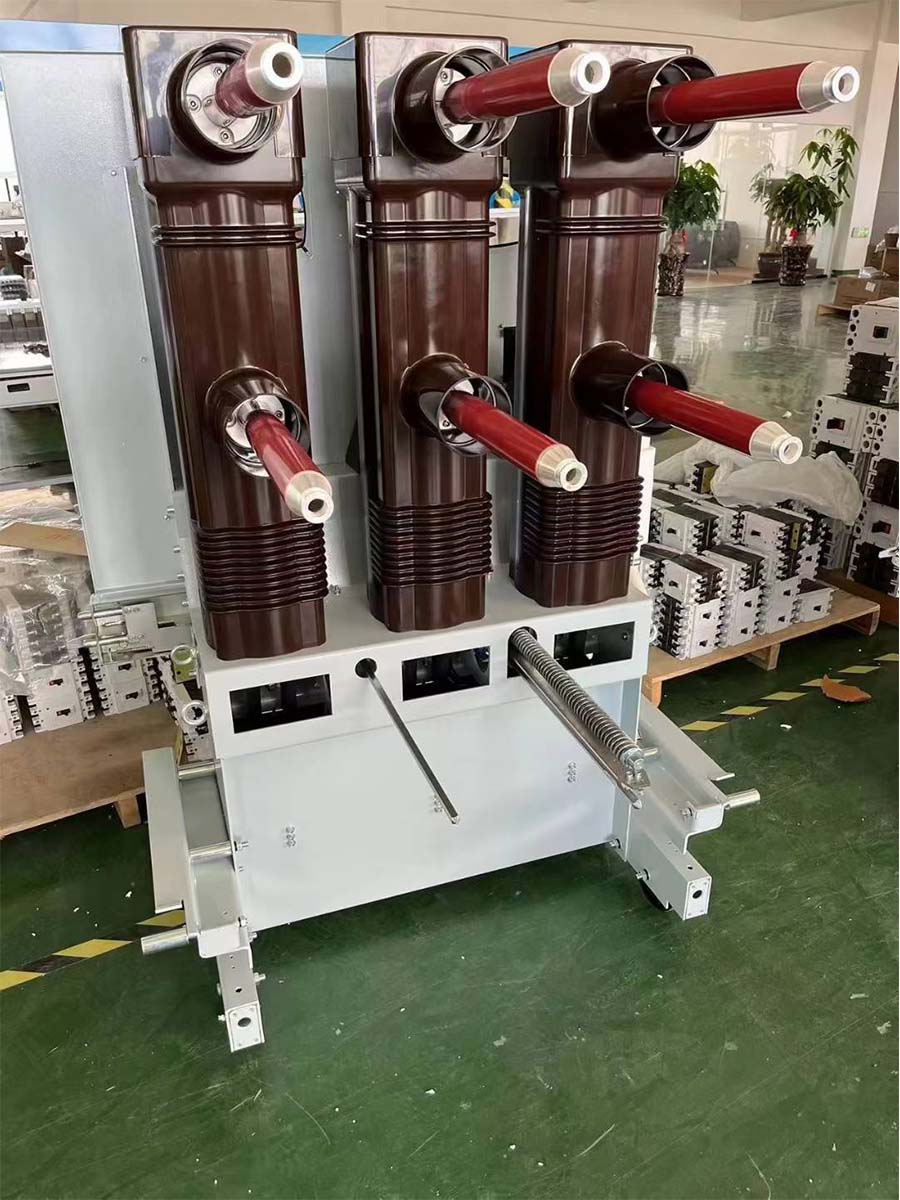

- High Voltage Vacuum Circuit Breaker

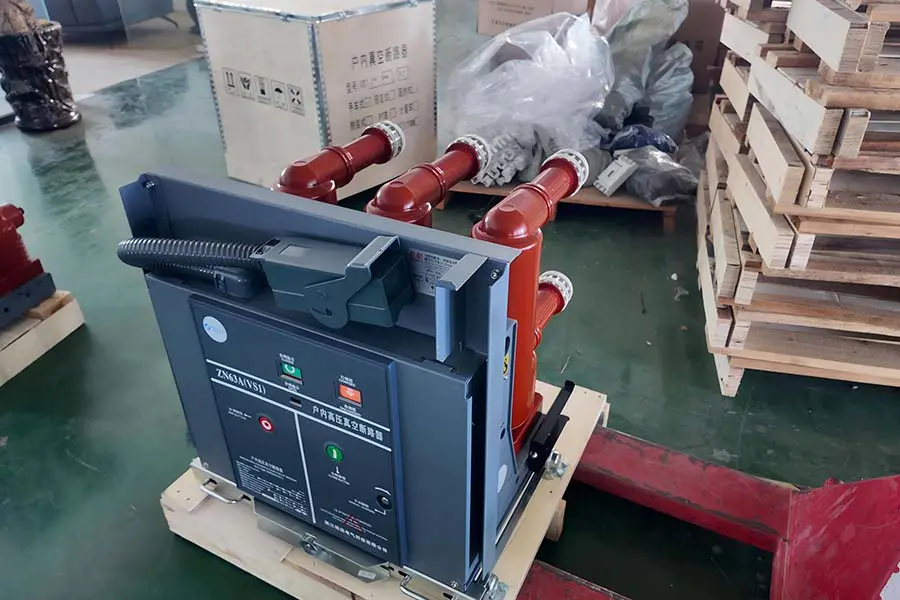

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
در حالت عادی، کنتاکت‌های اصلی بریکر بسته می‌مانند و اجازه می‌دهند جریان بدون وقفه جریان پیدا کند. در هنگام اضافه بار یا رویدادهای اتصال کوتاه، مکانیسم سفر حرارتی یا مغناطیسی فعال می شود. مکانیزم فنر جداسازی سریع تماس را تضمین می کند و یک قوس الکتریکی کنترل شده ایجاد می کند. این قوس بلافاصله به داخل قطع کننده خلاء هدایت می شود و در آنجا خنک، تقسیم و خاموش می شود. این فرآیند بخش معیوب را ایزوله می کند، از تجهیزات پایین دست محافظت می کند و از آسیب به سیستم کلی جلوگیری می کند. نتیجه رفع سریع خطا، عملیات ایمن و حداقل نیازهای تعمیر و نگهداری است.

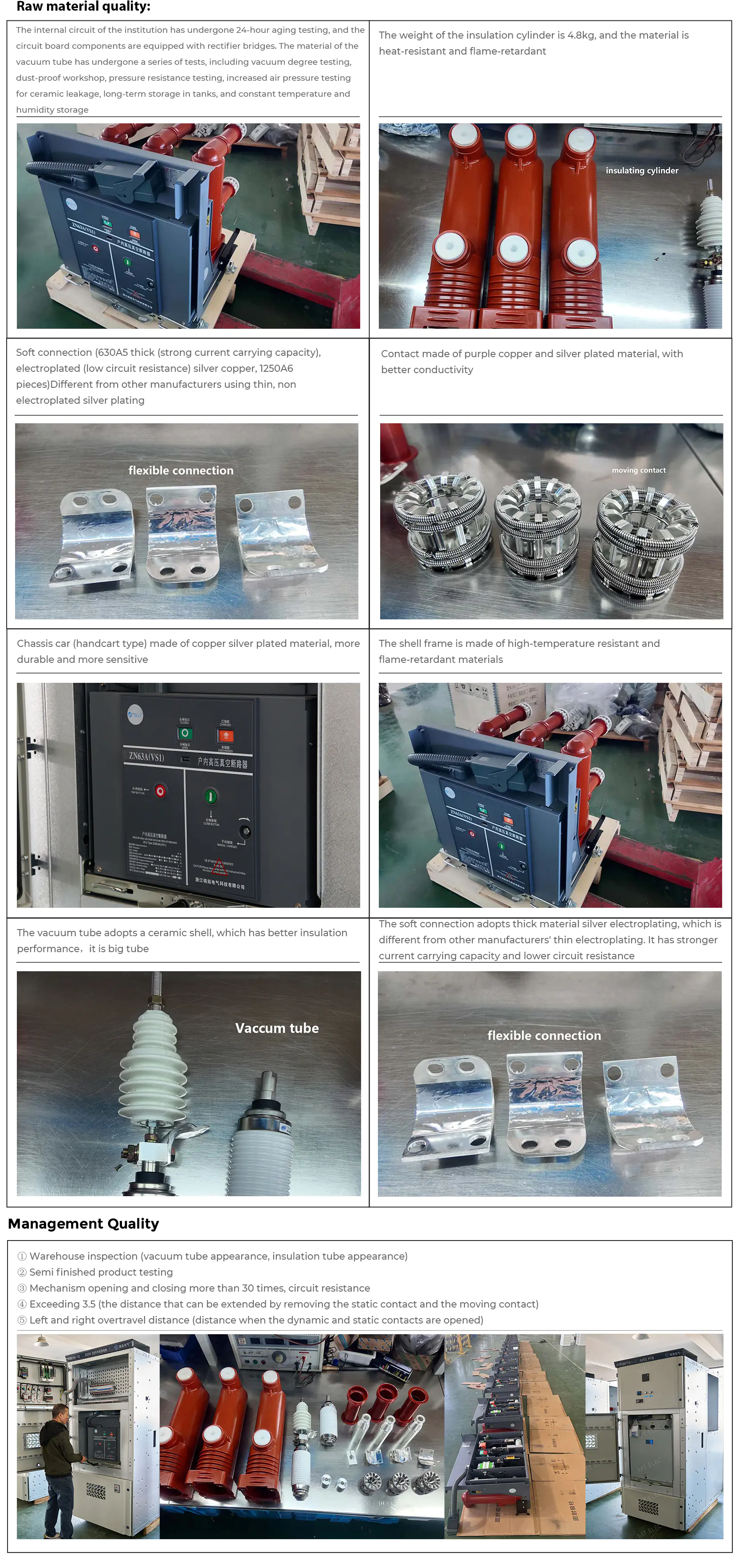

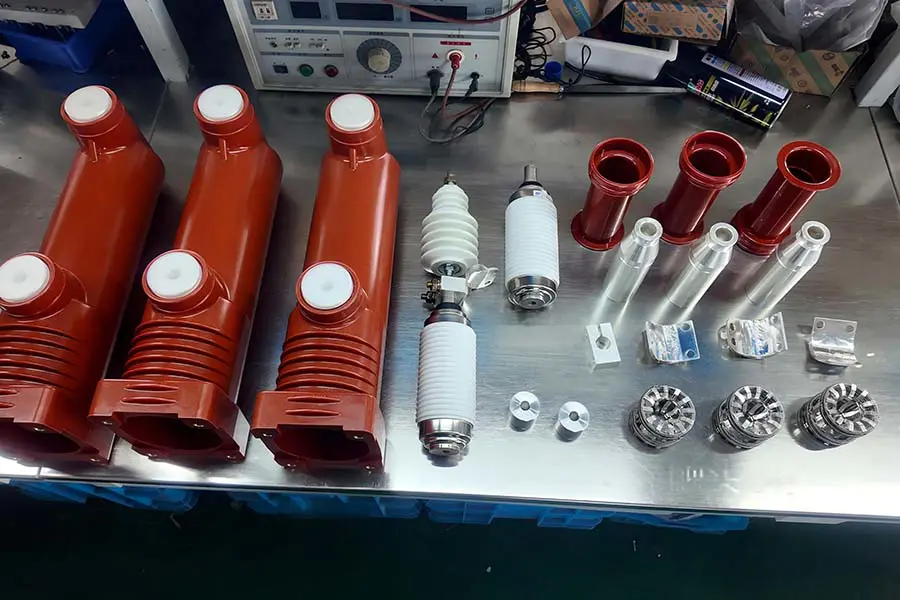

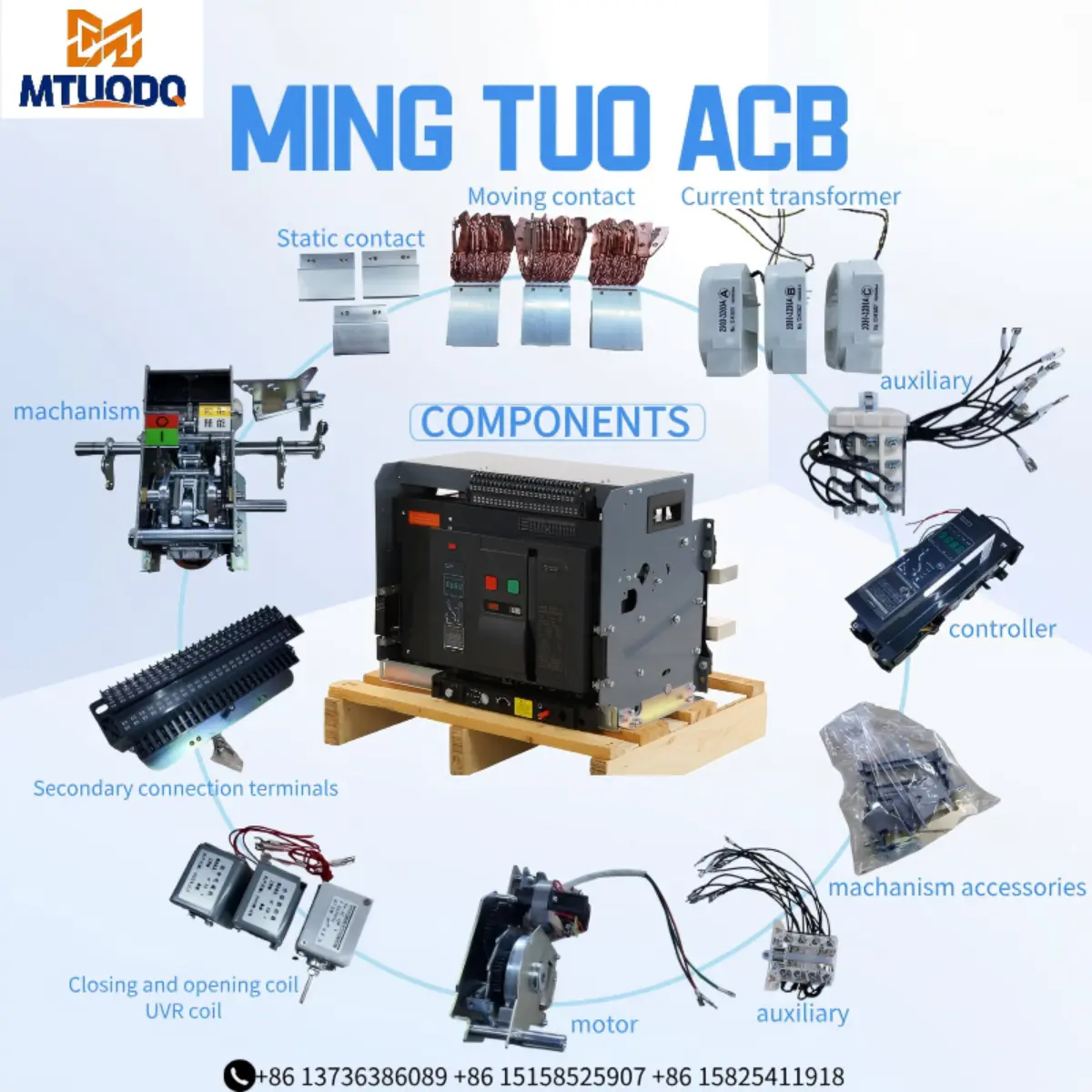

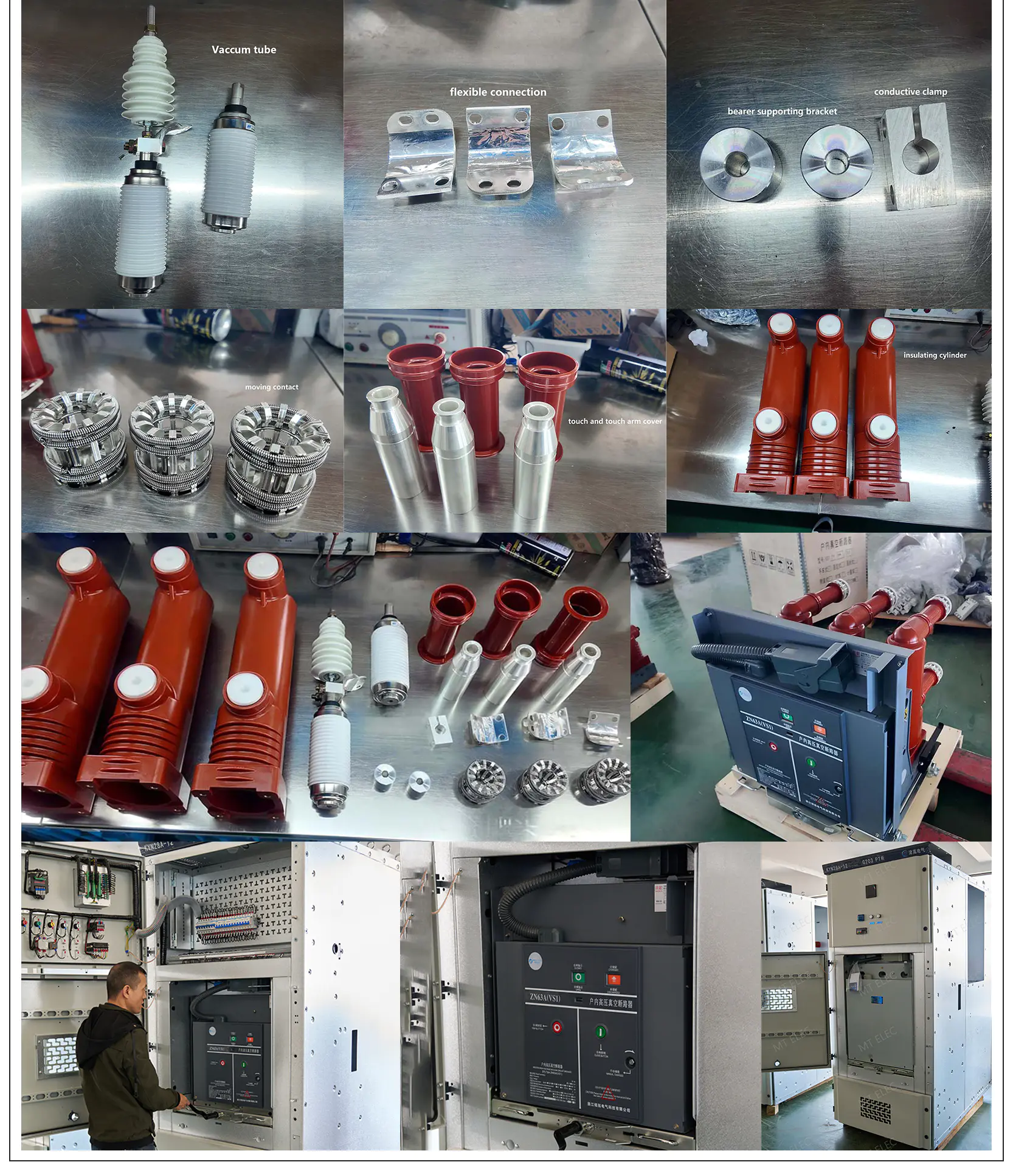

لوازم جانبی محصول

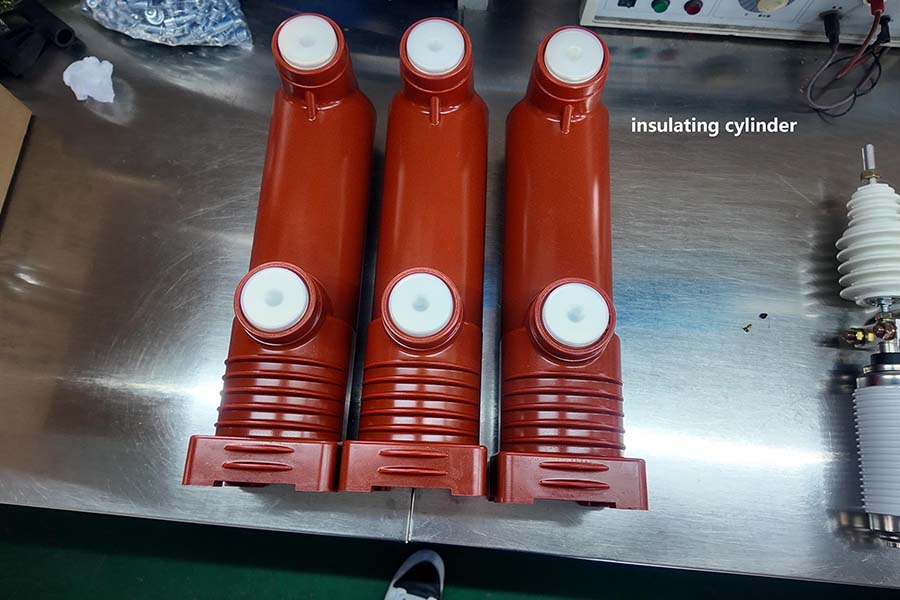

Insulating Cylinder
Main Product

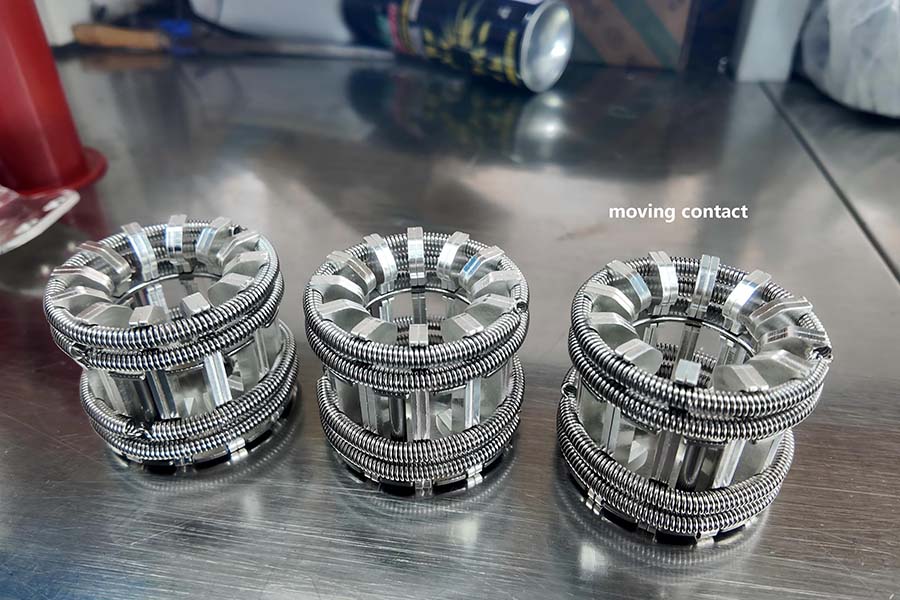

Moving Contact

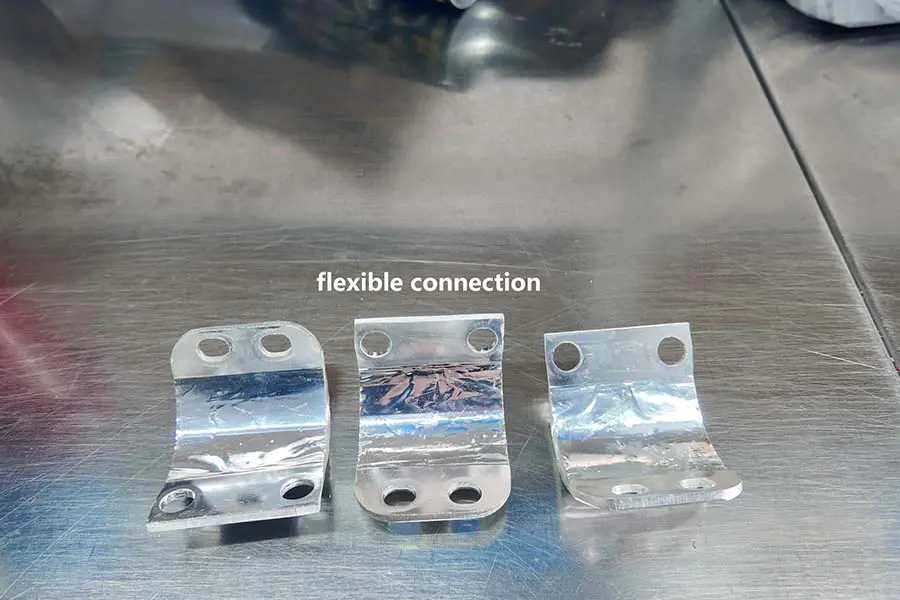

Flexible Connection

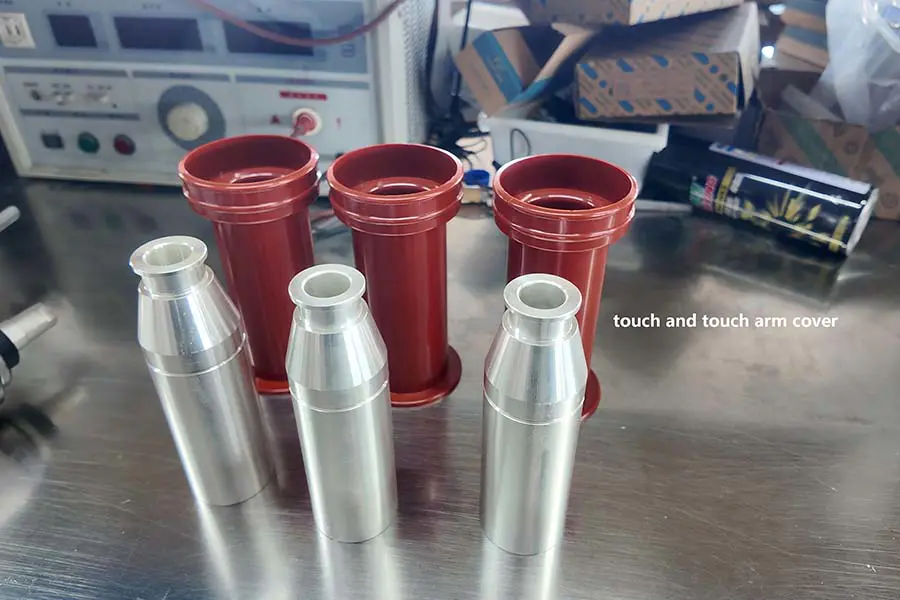

Touch And Touch Arm Cover

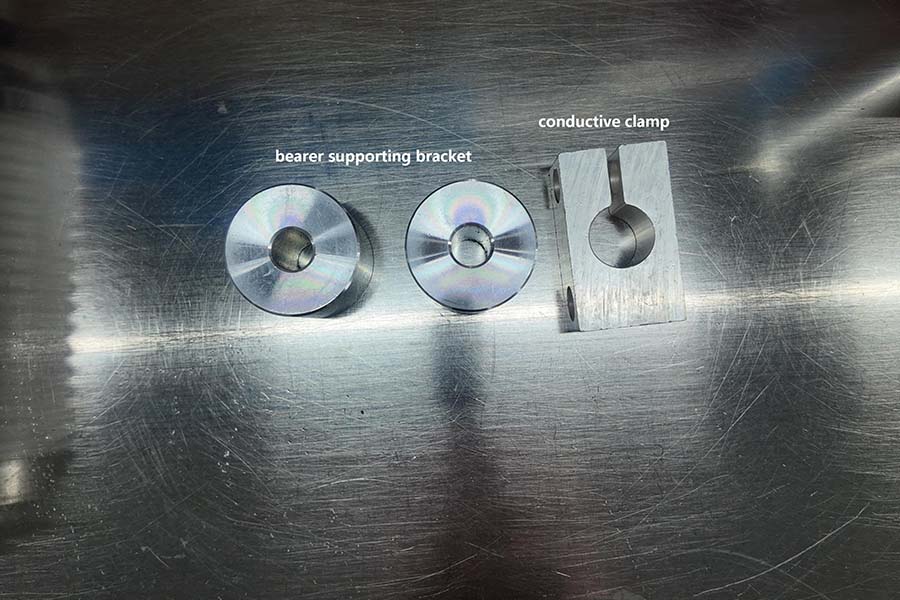

Bearer Supporting Bracket
Insulating Cylinder

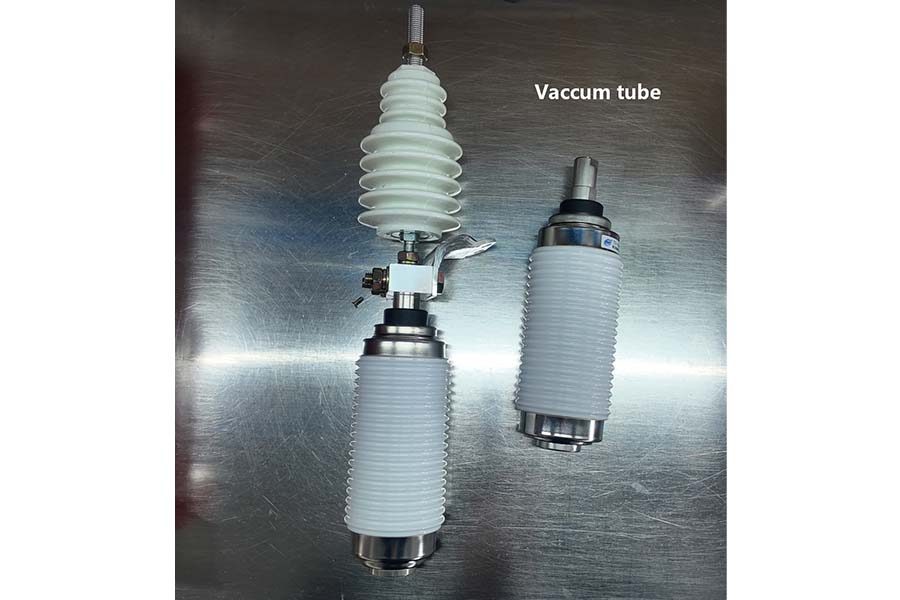

Vaccum Tube
-
1
-
2

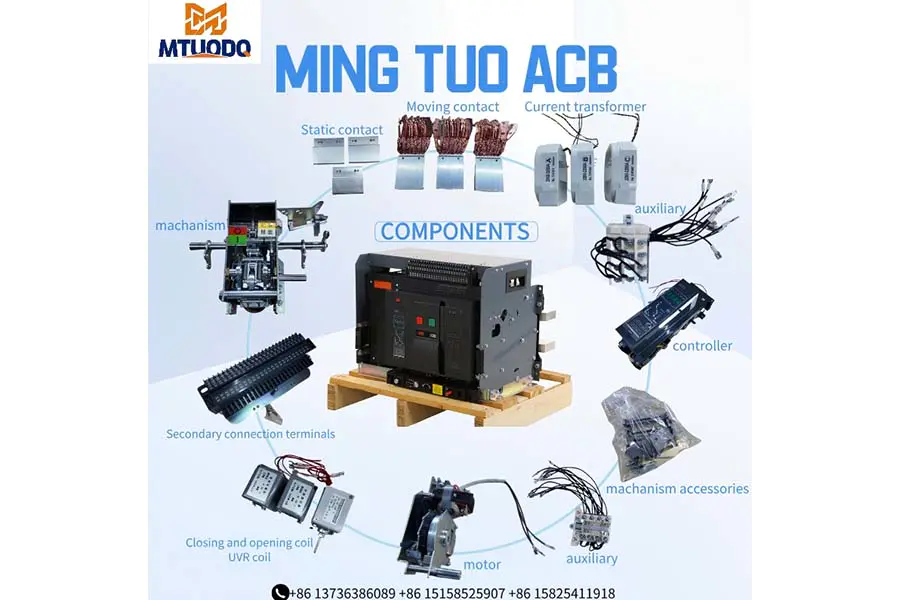

_0010_a412801fb401b68fe4de3d978b4eaae4
برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
Power transmission successful
-

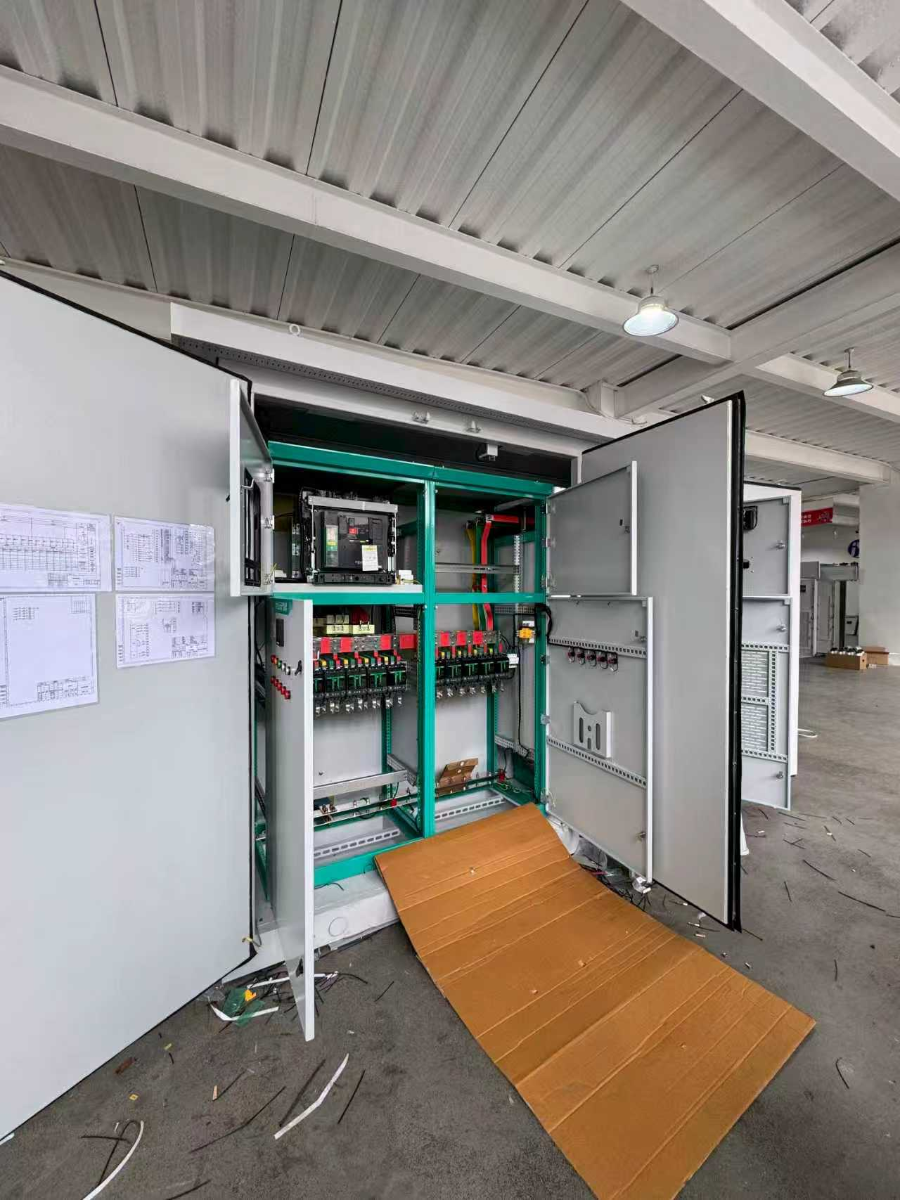

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| خیر | مورد | واحدها | مقدار شمارش |
| 1 | ولتاژ نامی | - | 12 24 35 |
| 2 | ولتاژ نامی (short-term frequency tolerance 1min) | کیلوولت | 42 |
| 3 | ولتاژ نامی tolerance lightning shocks peak | - | 75 |
| 4 | فرکانس نامی | هرتز | 50 |
| 5 | جریان نامی | A | 630، 1250 |
| 630، 1250、1600、2000、2500、3150 | |||
| 1250، 1600، 2000، 2500، 3150، 4000 | |||
| 6 | جریان مدار باز نامی | kA | 20/25، 31.5، 40 |
| 7 | ولتاژ نامی short tolerance | kA | 20/25، 31.5، 40 |
| 8 | مدت زمان کوتاه رتبه بندی شده است | s | 4 |
| 9 | جریان نامی peak tolerance | kA | 50/63، 80، 100 |
| 10 | جریان اتصال کوتاه نامی بسته می شود | kA | 50/63، 80، 100 |
| 11 | تحمل ولتاژ فرکانس مدار ثانویه 1 دقیقه) | V | 2000 |
| 12 | جریان مدار باز مجموعه خازن تک‌بک نامی | A | 630/400 (40kA 800/400) |
| 13 | جریان های نزدیک مجموعه خازن نامی | kA | 12.5 (فرکانس نه بیشتر از 1000 هرتز) |
| 14 | زمان شکست ترمز (ولتاژ نامی) | ms | ≤50 |
| 15 | زمان فیدر (ولتاژ نامی) | ms | ≤100 |
| 16 | عمر مکانیکی | - | 20000 |
| 17 | جریان نامی open circuit times (life) | سوئیچینگ | 20000 |
| 18 | مدار باز نامی جریان اتصال کوتاه | - | 50 (40kA≤30) |
| 19 | تماس پویا و استاتیک اجازه ضخامت سایش را می دهد | میلی متر | 3 |
| 20 | فیدر ولتاژ کاری نامی | - | - |
| 21 | ولتاژ نامی break-brake operations | V | AC110/220 DC110/220 |
| 22 | ولتاژ نامی موتور ذخیره سازی | - | - |
| 23 | رتبه قدرت موتور ذخیره سازی | W | 70 |
| 24 | زمان ذخیره سازی | s | ≤10 |
| 25 | فاصله باز شدن تماس | میلی متر | 1 ± 11 |
| 26 | سوپر سفر | - | 0.5 ± 3.5 |
| 27 | بسته شدن زمان پرش مخاطب | ms | ≤240 (A≤3) |
| 28 | نقاط سه فاز، بسته شدن در مراحل مختلف جنسی | - | ≤2 |
| 29 | میانگین سرعت دروازه (جداسازی تماس - 6 میلی متر) | متر بر ثانیه | 0.9-1.2 |
| 30 | میانگین سرعت بسته شدن (بسته شدن با تماس 6 میلی متر) | متر بر ثانیه | 0.5-0.8 |
| 31 | مقاومت مدار الکتریکی پیشرو | μΩ | ≤50 (630a)، ≤45 (1250A) ≤35 (1600-2000A)، ≤250 (2400) |
| 32 | فشار تماس فیدر کنتاکتور | N | 2000±200 (2000A)، 2400±200 (25kA) 200±3100 (31.5 کیلو آمپر)، 250±4250 (40 کیلو آمپر) |
| 33 | دنباله عملیات رتبه بندی شده | - | امتیاز - 0.3 ثانیه - و امتیاز دهه 180 - و - |
