واحد اصلی حلقه RMU 12 کیلوولت عایق جامد دوستدار محیط زیست بدون SF6

بررسی اجمالی محصول

کابینت عایق گاز سازگار با محیط زیست، تجهیزات توزیع برق بدون SF₆ داخلی و خارجی یکپارچه جدید است که به طور مستقل توسط Mingtuo Electric توسعه یافته است. گاز گلخانه ای هگزا فلوراید گوگرد سنتی را کنار می گذارد و هوای خشک یا نیتروژن را به عنوان عایق سازگار با محیط زیست و محیط خاموش کننده قوس استفاده می کند. قطع کننده ولتاژ بالا، سوئیچ ارت، قطع کننده مدار خلاء، CT/PT و واحدهای اندازه گیری و کنترل ثانویه همه در یک مخزن گاز مهر و موم شده یکپارچه شده اند.

این تجهیزات از هر دو حالت منبع تغذیه شبکه حلقه و منبع تغذیه یک ترمینال پشتیبانی می کند. این به طور گسترده ای در نوسازی شبکه برق شهری، جوامع مسکونی، میدان های تجاری، نیروگاه های ذخیره انرژی PV، پارک های صنعتی و پروژه های تامین برق موقت ساختمانی استفاده می شود. این به عنوان یک جایگزین کم کربن سازگار با محیط زیست برای کابینت های سنتی عایق گاز SF6، ترانسفورماتورهای آمریکایی و پست های پیش ساخته اروپایی عمل می کند.

مزایای محصول اصلی

3.1 صفر انتشار گازهای گلخانه ای، کربن کم و سازگار با محیط زیست

مخزن گاز مهر و موم شده از هوای خشک یا نیتروژن با خلوص بالا به عنوان محیط عایق و خاموش کننده قوس بدون گاز گلخانه ای SF6 یا مواد خطرناک حاوی فلوئور، با پتانسیل گرمایش جهانی تقریباً صفر استفاده می کند. این با سیاست های ملی دو کربنه و استانداردهای مناقصه شبکه برق سبز مطابقت دارد. محیط عایق را می توان مستقیماً پس از از کار انداختن تجهیزات، کاهش هزینه های دفع زباله های خطرناک و تحقق عملیات کم کربن در چرخه عمر کامل، تخلیه و بازیافت کرد.

3.2 مخزن گاز مهر و موم شده یکپارچه فشرده، منطقه اشغالی کوچک

تمام اجزای اولیه ولتاژ بالا در یک مخزن گاز فولادی ضد زنگ مهر و موم شده یکپارچه شده اند. اندازه کلی کابینت بسیار کوچکتر از پست های جعبه اروپایی و تابلوهای سنتی عایق هوا با همان ظرفیت است. طراحی مدولار یکپارچه تا حد زیادی هزینه های پایه عمرانی را کاهش می دهد، حمل و نقل دریایی و زمینی را ساده می کند و امکان نصب و موقعیت یابی سریع در محل را فراهم می کند.

3.3 ساختار ایمن کاملاً عایق، تعمیر و نگهداری کم

تمام قطعات با ولتاژ بالا در داخل مخزن گاز مهر و موم شده فلزی بدون اجزای زنده در معرض قرار می گیرند. طراحی عایق کاملا محصور شده، برق رسانی صفر را بر روی سطح کابینت برای عملکرد لمسی ایمن تضمین می کند. مدارهای ارت مستقل و اینترلاک های چند مکانیکی (بستن/ارتینگ/اینترلاک درب کابینت) از حوادث برق گرفتگی ناشی از عملکرد نادرست جلوگیری می کند.

مخزن گاز مهر و موم شده رطوبت، گرد و غبار و تراکم را جدا می کند تا از اکسیداسیون و پیری محیط عایق جلوگیری کند و از عملکرد طولانی مدت بدون تعمیر و نگهداری در شرایط کاری عادی پشتیبانی می کند. ترانسفورماتورهای پلاگین استاندارد و پایانه های ثانویه امکان تعویض سریع اجزای معیوب را بدون جدا کردن مخزن اصلی گاز فراهم می کنند.

3.4 کابینت ضد خوردگی در فضای باز، سازگار با محیط های سخت

این کابینت از ورق فولادی ضخیم نورد سرد با روکش مخصوص پاشش الکترواستاتیک ضد زنگ در فضای باز، مقاوم در برابر باران، ماسه، رطوبت بالا و دمای شدید ساخته شده است. طراحی شیب دار بالا تخلیه آب باران را تسریع می بخشد و درهای کابینت چند مهره با حفاظت درجه IP با مناطق بارانی جنوبی، مناطق سرد شمالی و محیط های مه نمک ساحلی سازگار می شوند.

3.5 محفظه ولتاژ پایین قابل تنظیم و انبساط هوشمند

محفظه ولتاژ پایین با ریل های نصب فراوان، پشتیبانی از قطع کننده های مدار قالب گیری اختیاری، کنتورهای برق چند منظوره، سوئیچ های انتقال خودکار ATS، ماژول های جبران توان راکتیو و دستگاه های نظارت هوشمند از پیش نصب شده است. رابط ارتباطی استاندارد RS485 اتصال یکپارچه با توزیع برق هوشمند و سیستم های نظارت از راه دور ذخیره انرژی PV را برای تحقق اندازه گیری از راه دور، سیگنال دهی از راه دور و کنترل از راه دور امکان پذیر می کند.

3.6 مدار اصلی کم تلفات و قابل اطمینان بالا

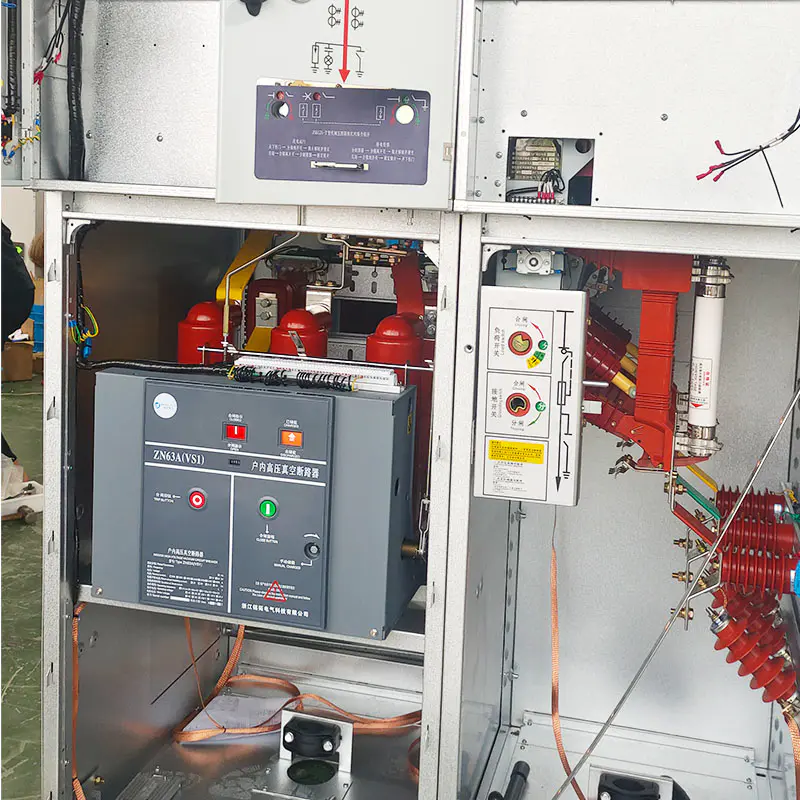

قطع کننده خلاء داخلی عملکرد شکست پایدار را با مقاومت در برابر اتصال کوتاه و اضافه بار قوی ارائه می دهد. ساختار شینه مسی بهینه شده تلفات مدار و نویز در حال اجرا را کاهش می دهد. کابینت از عملیات مداوم با بار سنگین طولانی مدت پشتیبانی می کند، ایده آل برای سناریوهای پر بار مانند کارخانه ها و ایستگاه های ذخیره انرژی.

جدول پارامترهای فنی

ساختار

مخزن گاز کاملاً مهر و موم شده از جنس استنلس استیل دارای مدارشکن خلاء، جداکننده، سوئیچ ارت، گیج فشار گاز و دستگاه کاهش فشار ضد انفجار است. تمام اجزای ولتاژ بالا در داخل محیط هوای خشک/نیتروژن آب بندی می شوند تا رطوبت و گرد و غبار خارجی را جدا کنند. رابط های نظارت بر فشار و تشخیص نشت گاز برای بازرسی آنلاین رزرو شده است. مجهز به اینترلاک مکانیکی کامل پنج پیشگیری برای جلوگیری از عملکرد نادرست خطرناک مانند بسته شدن سوئیچ ارت تحت بار و باز کردن درب اصلی کابینت به صورت زنده.

5.1 محفظه خروجی ولتاژ پایین مستقل (سمت راست)

جداسازی فیزیکی از مخزن گاز فشار قوی توسط پارتیشن فولادی. چیدمان استاندارد ریل امکان نصب MCCB، کنتورهای چند منظوره، ATS، جبران توان راکتیو و ماژول های ارتباطی هوشمند را می دهد. محفظه ترمینال سیم کشی ثانویه مستقل، سیم کشی مرتب و نگهداری راحت را تضمین می کند.

5.2 بخش عملیات و نظارت (سمت چپ)

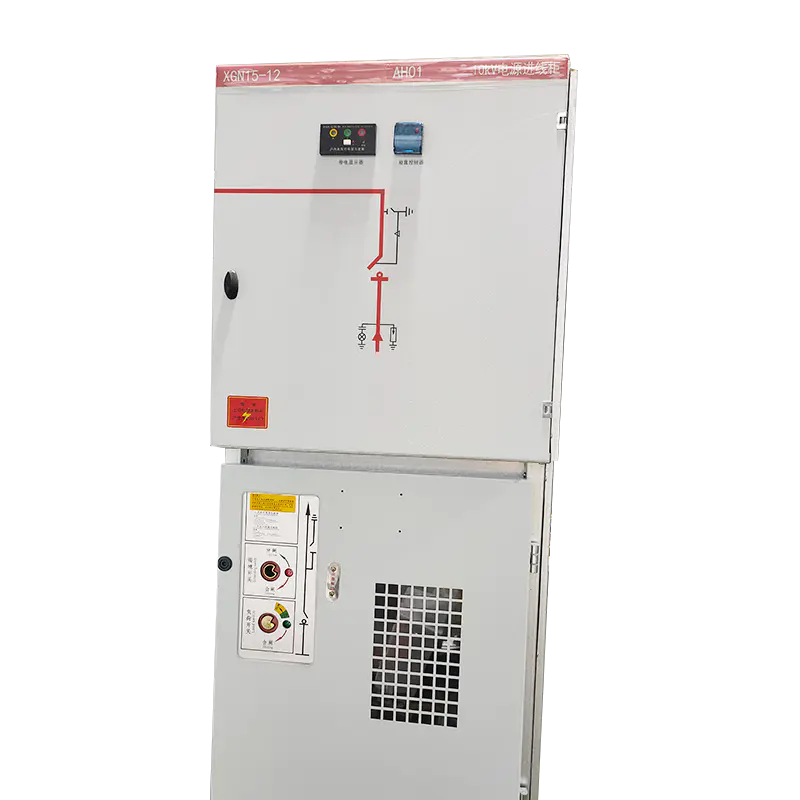

چیدمان متمرکز دستگیره های عملیاتی، نشانگرهای نمایشگر زنده، گیج های نظارت بر فشار گاز و کنترل کننده های دما و رطوبت. پنجره مشاهده بصری امکان مشاهده مستقیم وضعیت بسته شدن/باز شدن سوئیچ را بدون باز کردن کابینت مجتمع خارجی 5.3

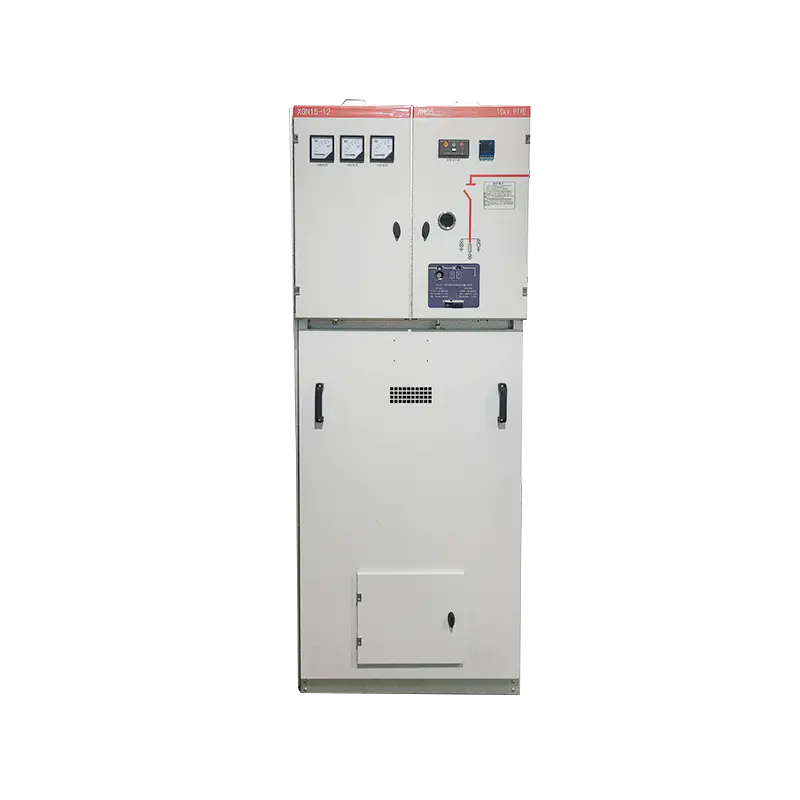

کابینت فولادی یک تکه نورد سرد با رویه شیب دار برای تخلیه سریع آب باران. پوشش الکترواستاتیک ضد زنگ ضد زنگ به طور کلی اعمال می شود. چندین درب کابینت که به طور مستقل قفل می شوند، محفظه های ولتاژ بالا، ولتاژ پایین و عملیات را برای نگهداری ایمن تر از هم جدا می کنند.

سناریوهای کاربردی

پروژه های شهرداری: نوسازی شبکه برق شهری، تونل های بزرگراه، ترانزیت ریلی، تامین برق موقت ساختمانی برای مهندسی شهرداری، توزیع متمرکز برق روشنایی خیابان ها

ساختمان های تجاری و مسکونی: جوامع مسکونی، مدارس، بیمارستان ها، مراکز خرید تجاری و ساختمان های اداری

صنعت انرژی های نو: نیروگاه های فتوولتائیک توزیع شده، مزارع بادی و ذخیره انرژی پشتیبانی کننده توزیع برق

شهرک های صنعتی: کارگاه های کارخانه، شرکت های معدنی و منبع تغذیه متمرکز مناطق صنعتی

پروژه‌های نمایشی کم کربن: پارک‌های کربن صفر دولتی، پروژه‌های توزیع برق با خنثی بودن کربن با الزامات اجباری بدون SF6

ارتقاء شبکه توزیع برق روستایی
