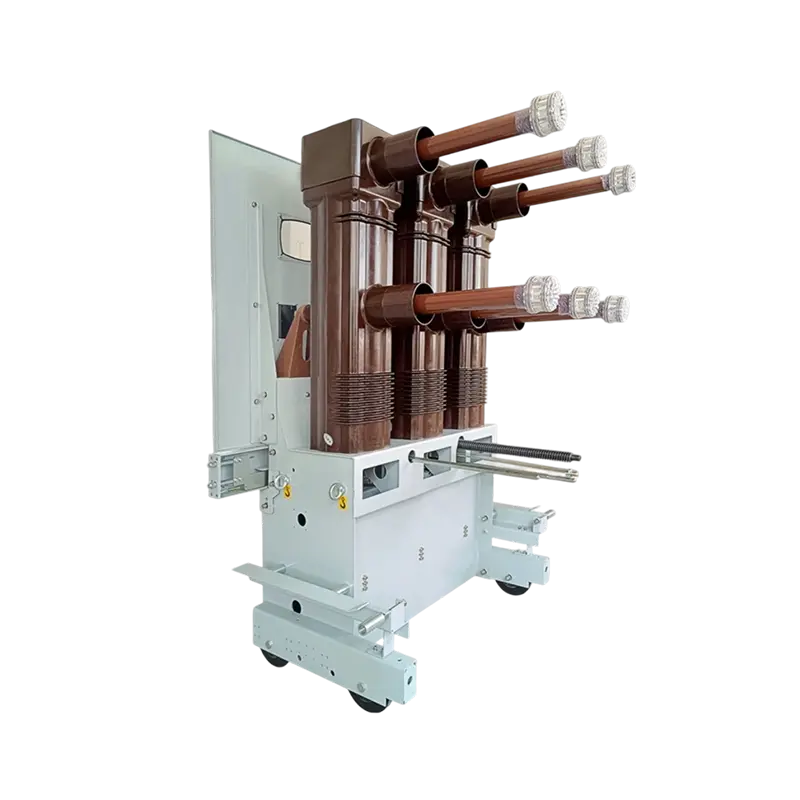

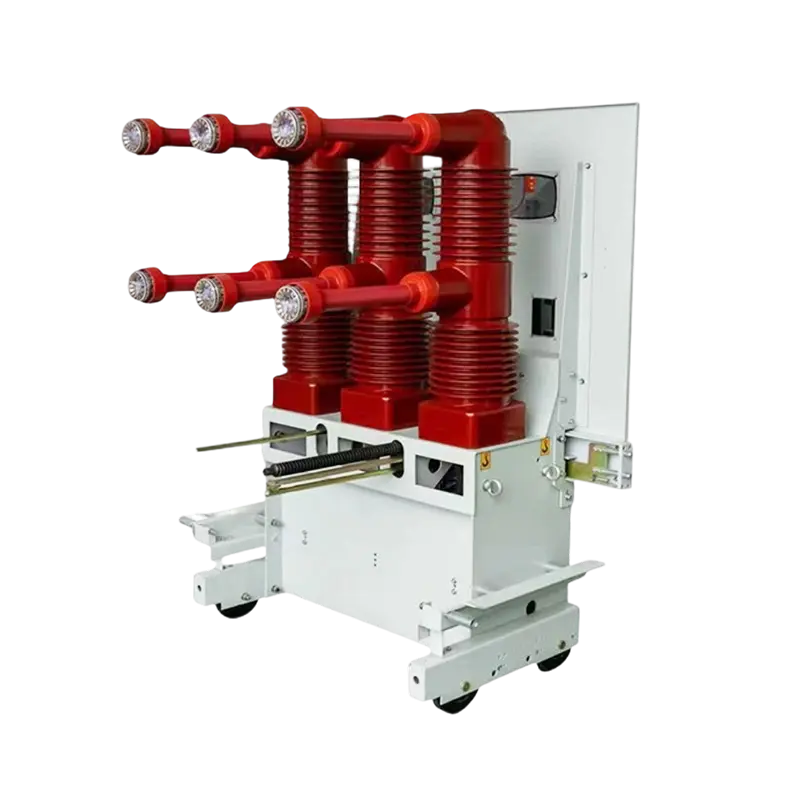

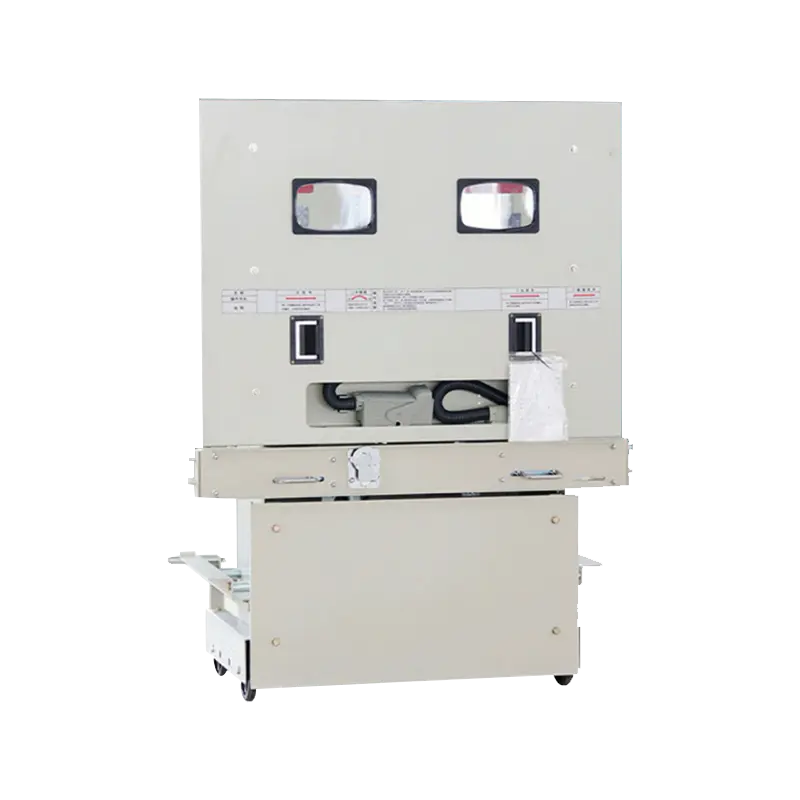

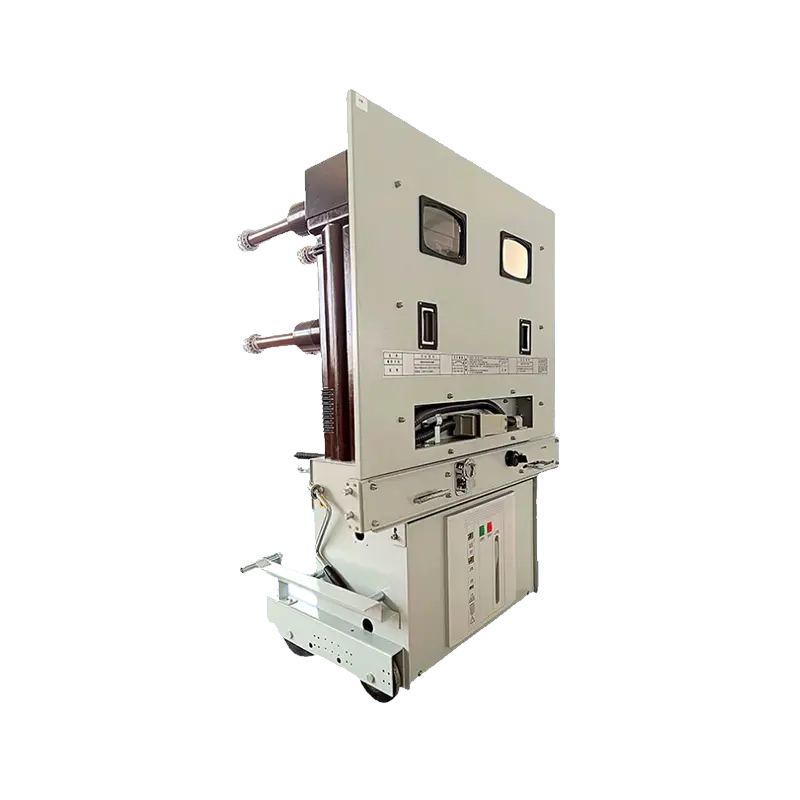

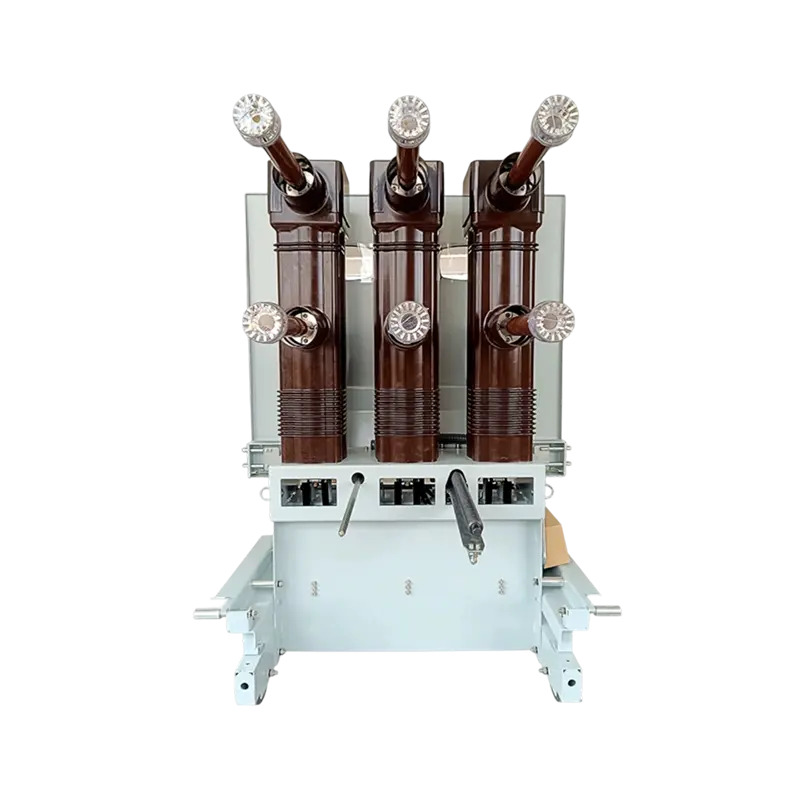

عمده فروشی مدار شکن خلاء 12 کیلوولت فضای باز ZN85، 630A، پایه دار
صفحه اصلی / محصولات / مدار شکن خلاء / مدار شکن خلاء فضای باز / مدار شکن خلاء 12 کیلوولت فضای باز ZN85، 630A، پایه دار
اصل کار: حفاظت از شبکه توزیع: خطوط تغذیه کننده روی قطب، برق دهی روستایی و بخش بندی خودکار مدارهای توزیع.
پست های فرعی: خطوط خروجی، حفاظت ترانسفورماتور و قطع کننده های اتوبوس.
سیستم های قدرت صنعتی: خطوط ورودی اصلی کارخانه، حفاظت موتور بزرگ و مدارهای بار صنعتی.
پروژه های زیرساختی: اتصالات انرژی تجدیدپذیر، برق رسانی راه آهن و سیستم های قدرت معدنی.
سناریوهای ویژه: تعویض بار مکرر، کنترل بانک خازن، و قطع ایمن جریان شارژ کابل.
 |  |  |
 |  |  |
فناوری وقفه خلاء: قطع کننده های مهر و موم شده هرمتیک استحکام دی الکتریک بالا، خاموش شدن قوس و عملکرد ثابت را در طول عمر طولانی ارائه می دهند.
عملکرد مکانیکی: مکانیزم فنری امکان عملکرد دستی و از راه دور را فراهم می کند و جداسازی سریع تماس را در هنگام اضافه بار یا اتصال کوتاه امکان پذیر می کند.
حفاظت از محیط زیست: پوشش دارای استاندارد IP54 با مواد مقاوم در برابر خوردگی دوام را در شرایط آب و هوایی شدید از جمله رطوبت بالا، باد و گرد و غبار تضمین می کند.
چیدمان فشرده و ماژولار: نصب، بازرسی و نگهداری را ساده می کند و در عین حال تجهیزات کمکی ضروری را یکپارچه می کند، مانند ترانسفورماتورهای جریان و رله های محافظ.
قابلیت اطمینان بالا با استقامت مکانیکی 10000 عملیات
فناوری پیشرفته خلاء قطع کننده برای حداقل تعمیر و نگهداری
طراحی فشرده و مقاوم در برابر خوردگی مناسب برای محیط های بیرونی
حفاظت IP54 عملکرد در شرایط سخت را تضمین می کند
قابلیت های نظارت هوشمند و کنترل از راه دور یکپارچه
مطابقت با استانداردهای GB/T 11022 و IEC 62271
تنظیمات قابل تنظیم برای پروژه های خاص
 |  |  |
 |  | |

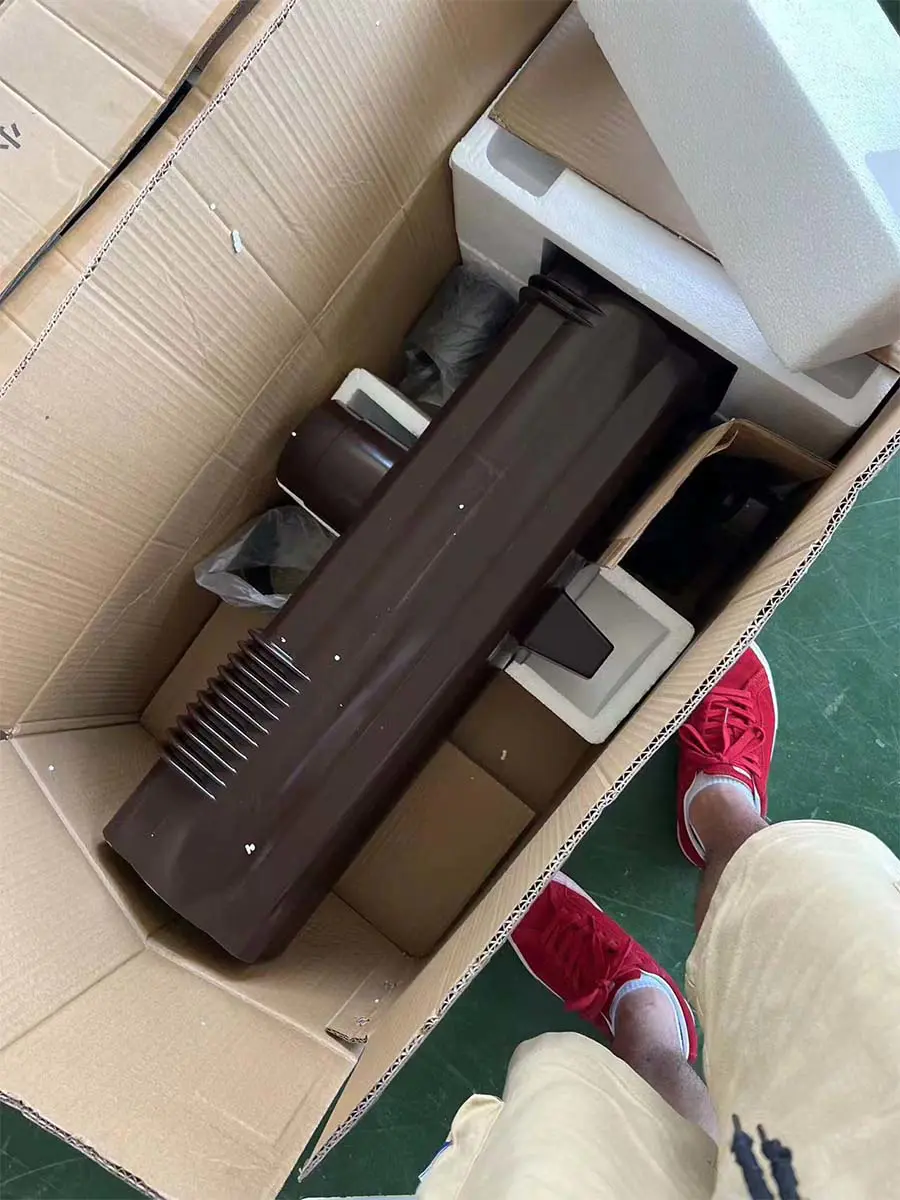

برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

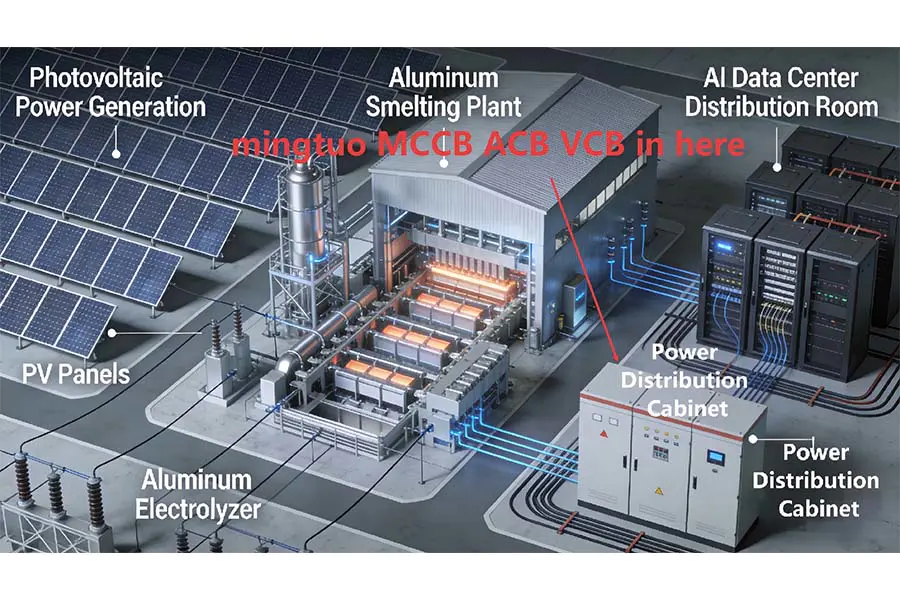

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-

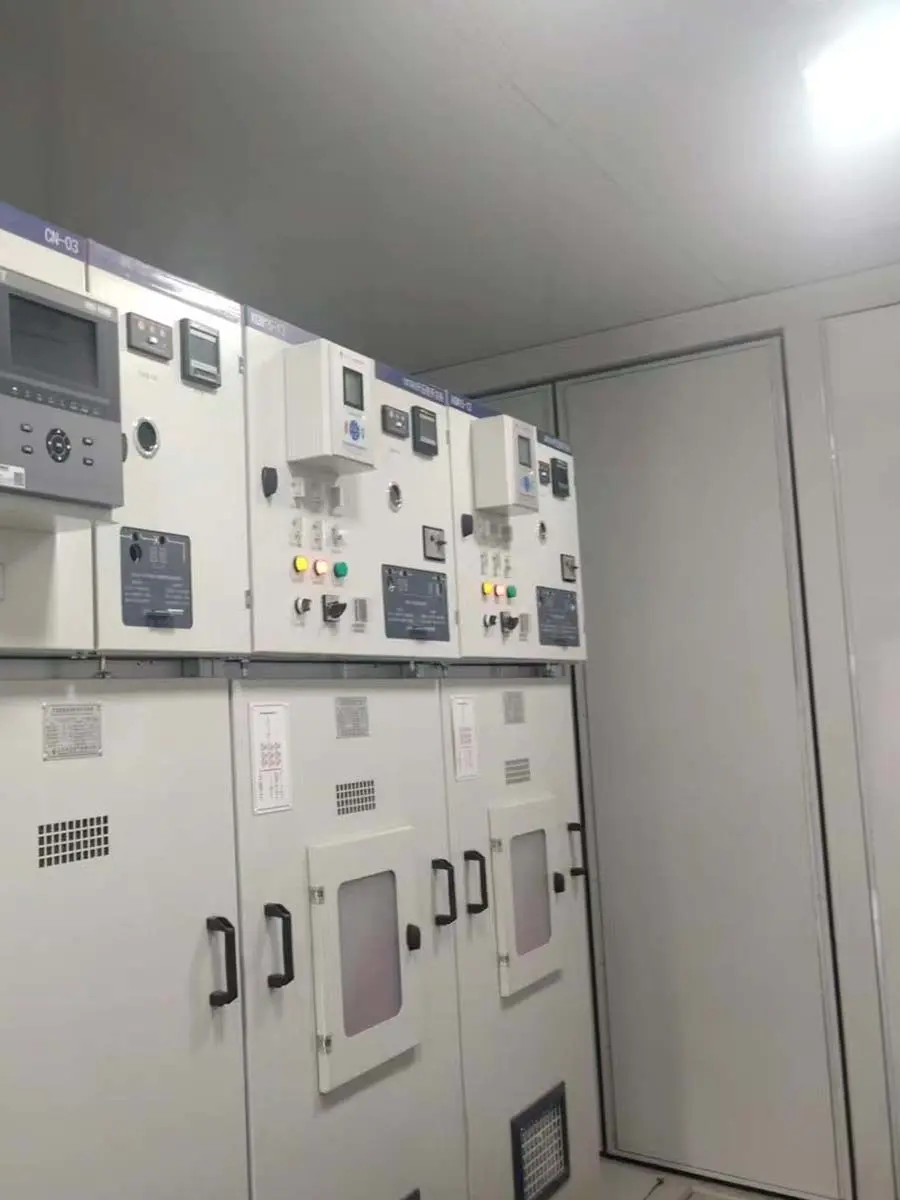

35kV high-voltage switchgear, power transmission successful
-

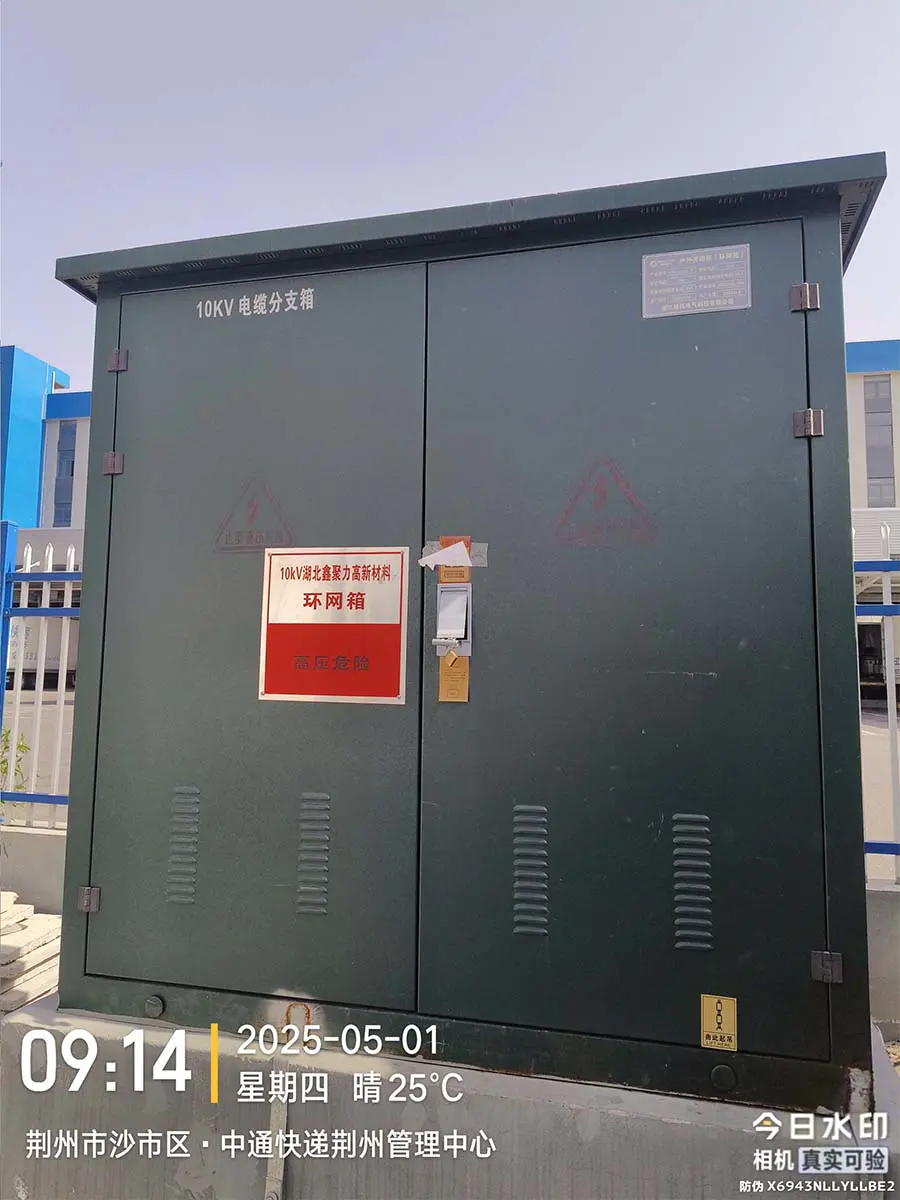

10kV ring main unit, VCB
-

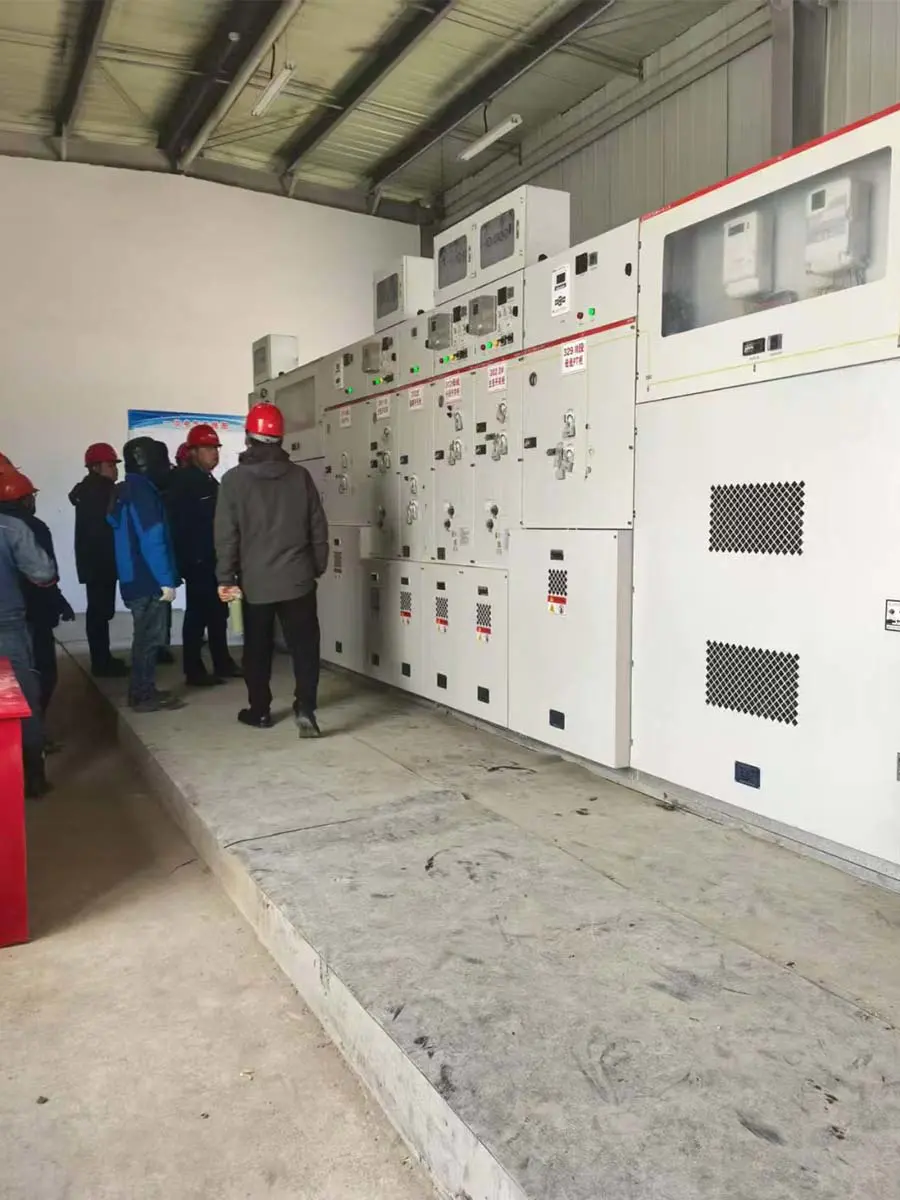

35kV gas-insulated switchgear, VCB
-

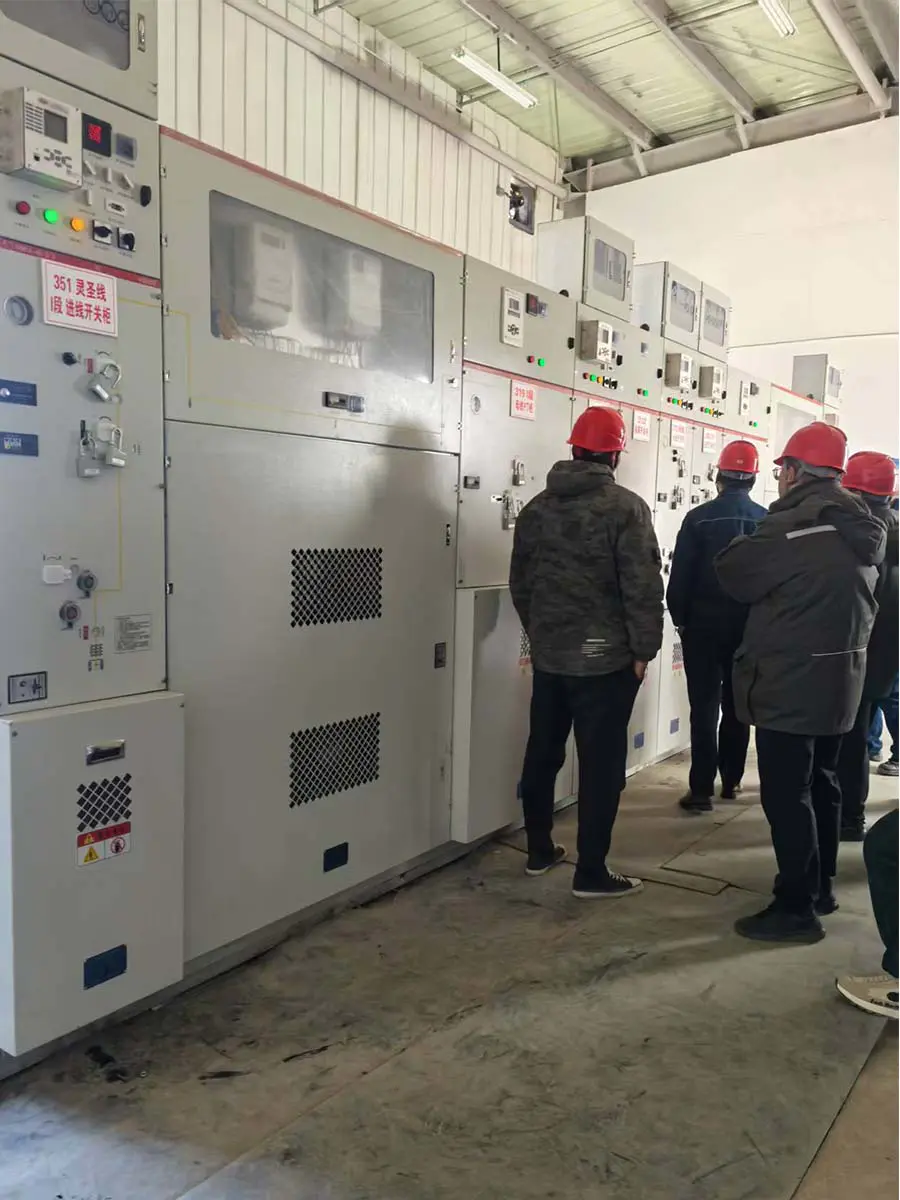

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| دسته پارامتر | مشخصات | یادداشت ها |
| ولتاژ نامی | 12 کیلو ولت | استاندارد برای شبکه های توزیع |
| جریان رتبه بندی شده | 400A، 630A، 1250A | رتبه بندی های رایج در دسترس است |
| جریان مقاومت کوتاه مدت دارای رتبه بندی | 16 kA، 20 kA، 25 kA | |
| جریان قطعی نامی اتصال کوتاه | 16 kA، 20 kA، 25 kA | |
| حداکثر جریان مقاومت درجه بندی شده | 40 کیلو آمپر، 50 کیلو آمپر، 63 کیلو آمپر | |
| سطح عایق رتبه بندی شده | فرکانس برق: 42 کیلو ولت / ضربه رعد و برق: 75 کیلو ولت | (1 دقیقه) |
| زندگی مکانیکی | 10000 عملیات | حداقل |
| زندگی الکتریکی | 10000 عملیات (at rated current) | |
| مدیوم قطع کننده | وکیوم | در یک بطری سرامیکی مهر و موم شده است |
| مکانیزم عملیاتی | فنر / الکترومغناطیسی | |
| ولتاژ کنترل | AC/DC 110V, 220V | گزینه های رایج |
| ابعاد کلی (تقریبا) | 900 × 800 × 1200 میلی‌متر (بع × × عرض) | بر اساس پیکربندی متفاوت است |
| روش نصب | میله سوار / روی زمین | استفاده در فضای باز |
| دمای محیط | -30 درجه سانتی گراد تا 40 درجه سانتی گراد |
