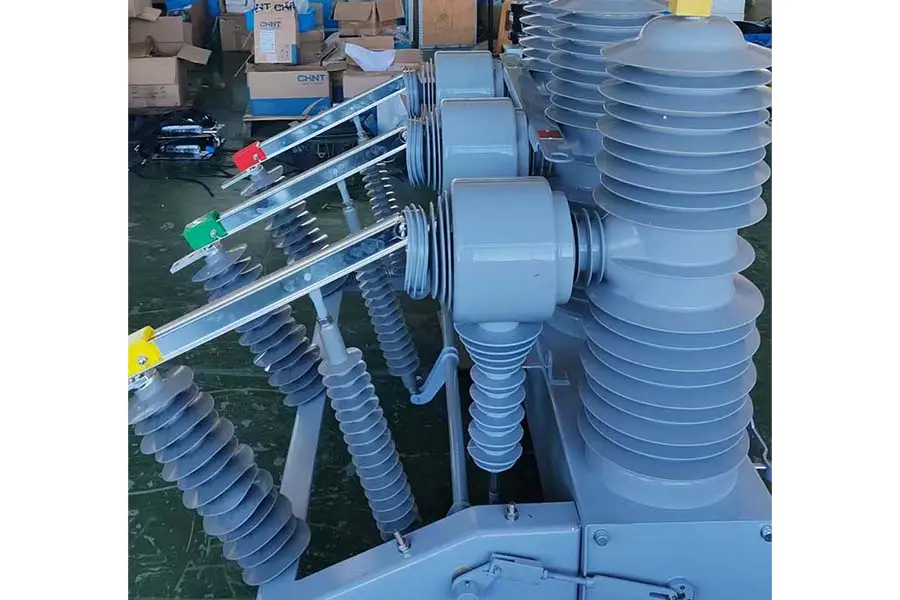

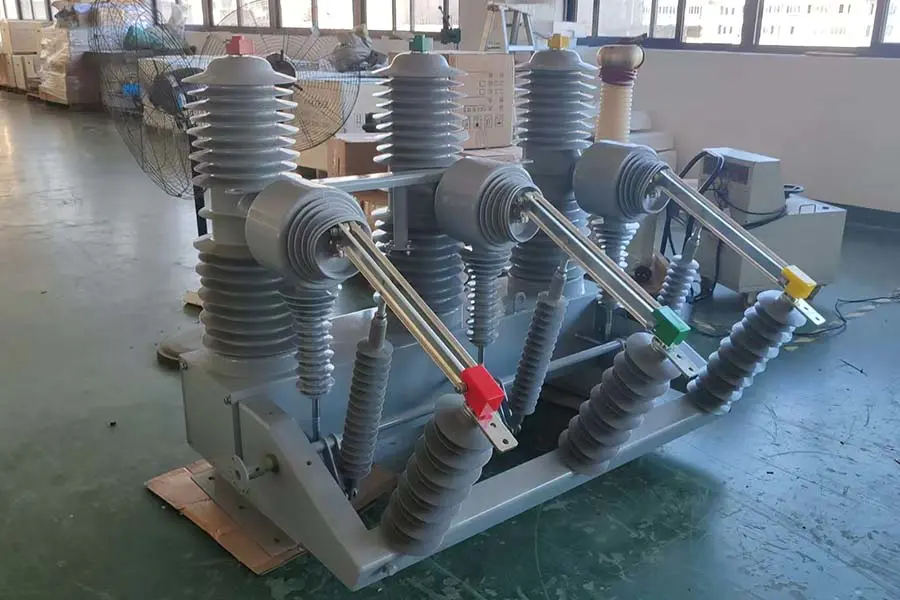

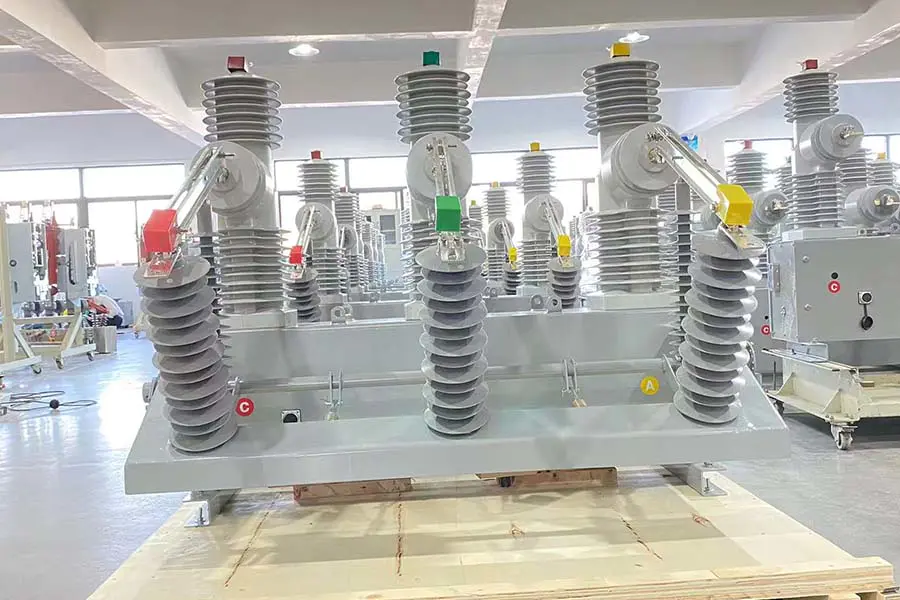

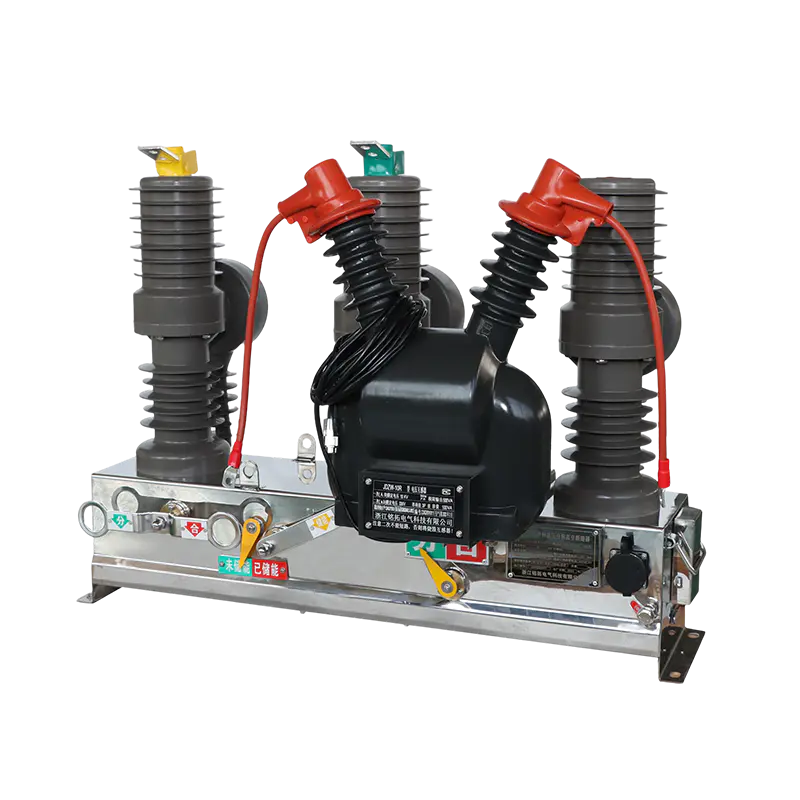

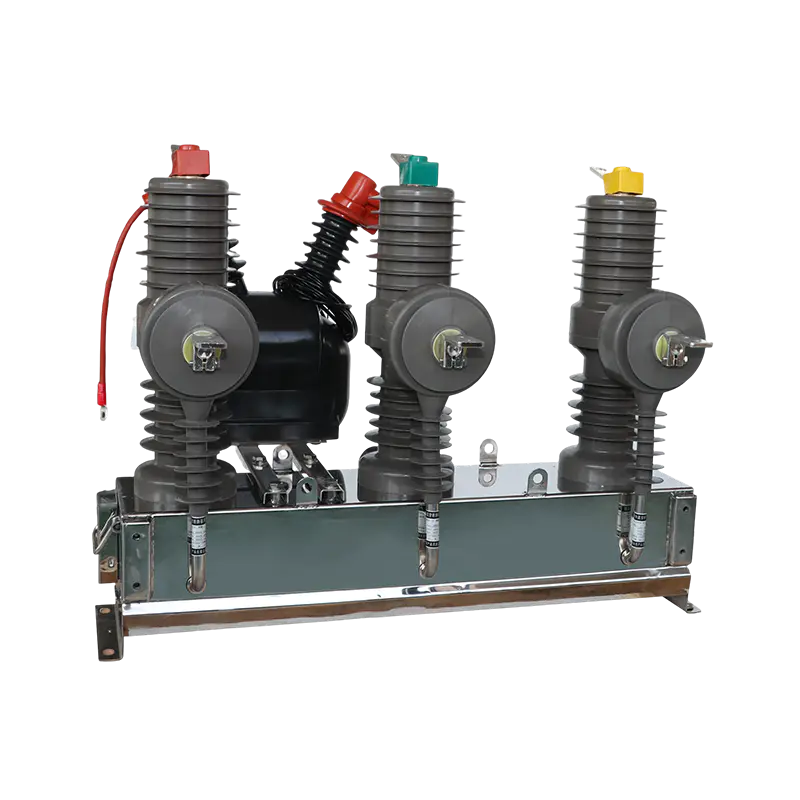

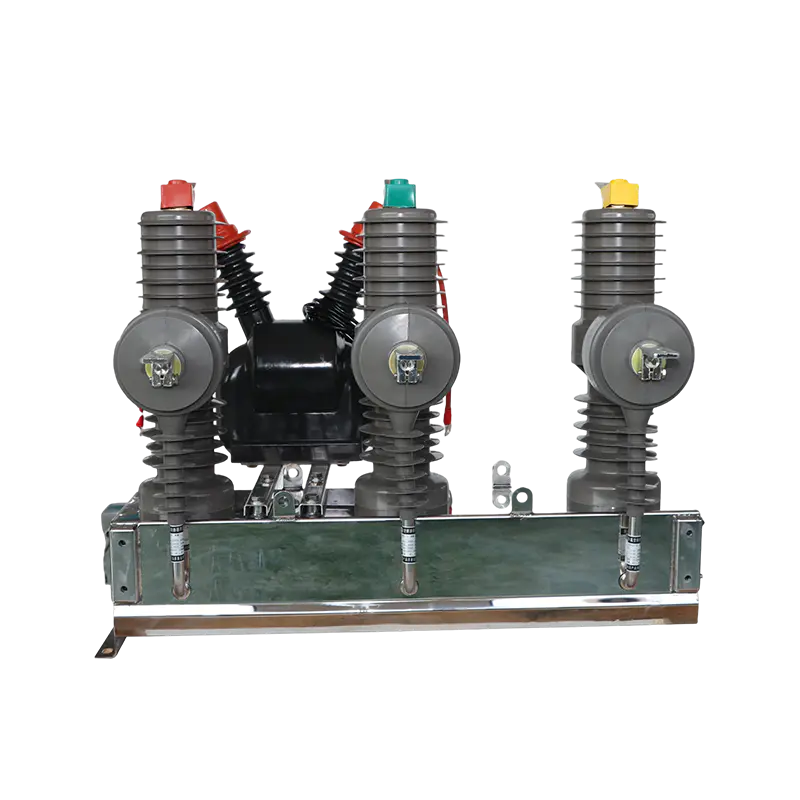

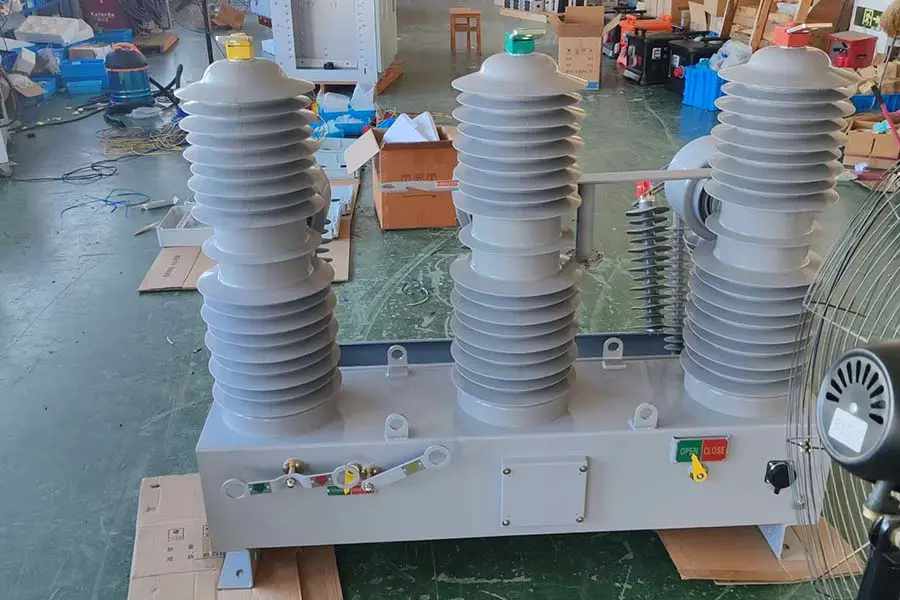

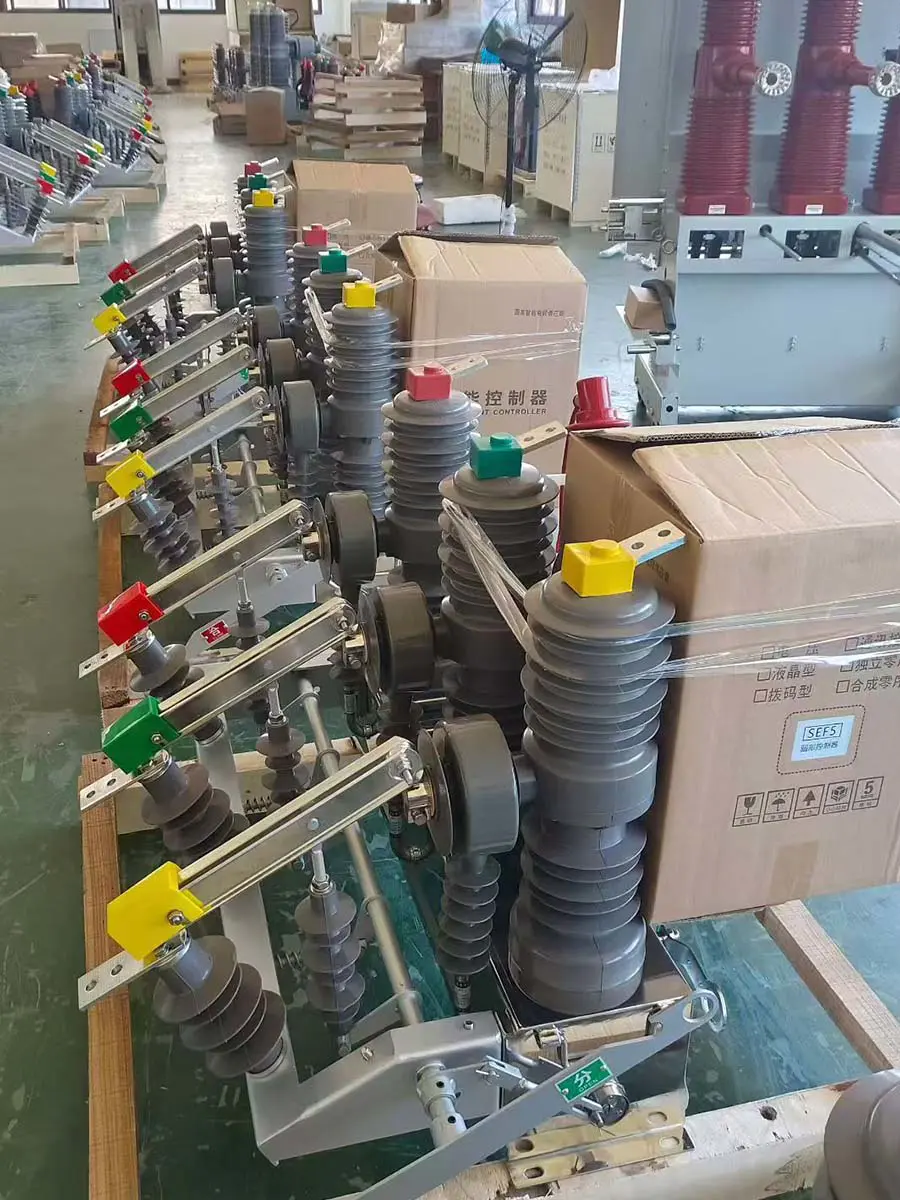

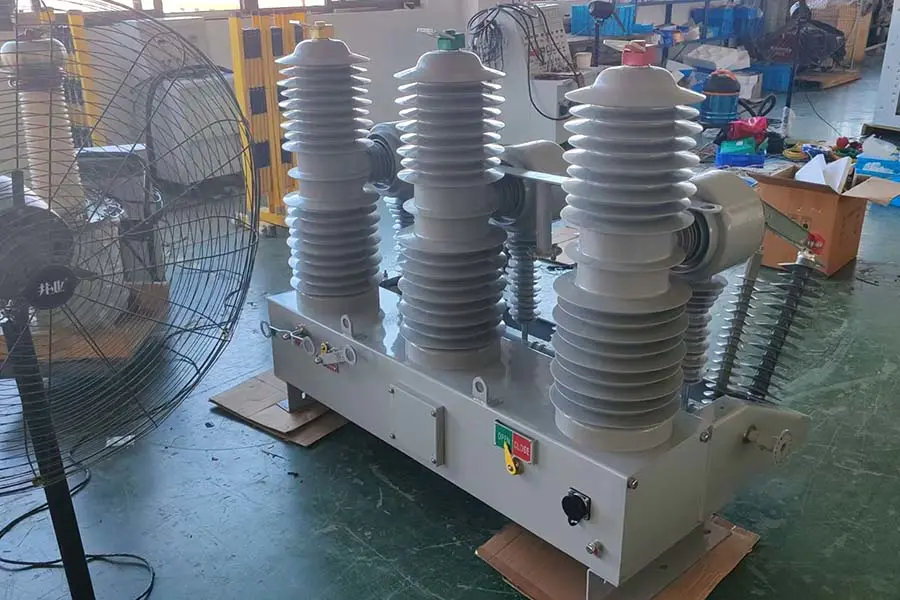

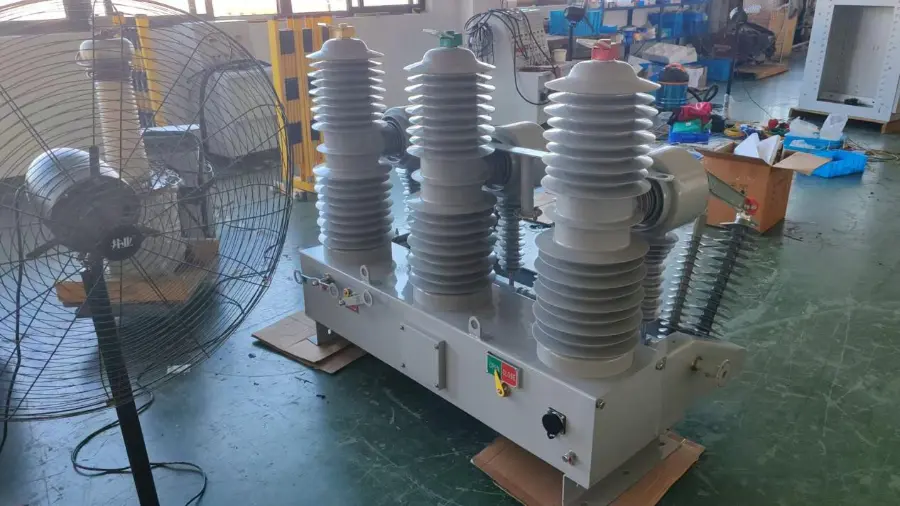

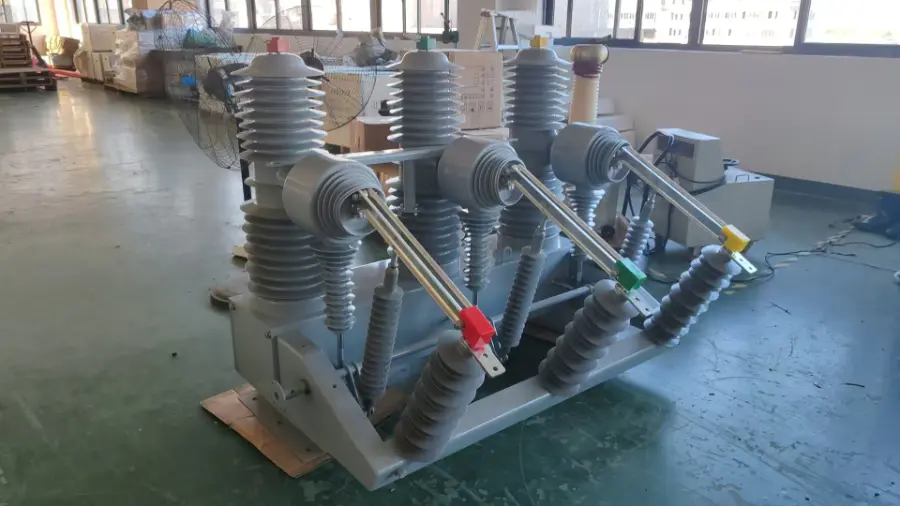

عمده فروشی مدار شکن خلاء فضای باز ZW32 برای توزیع ولتاژ متوسط روی قطب
صفحه اصلی / محصولات / مدار شکن خلاء / مدار شکن خلاء فضای باز / مدار شکن خلاء فضای باز ZW32 برای توزیع ولتاژ متوسط روی قطب

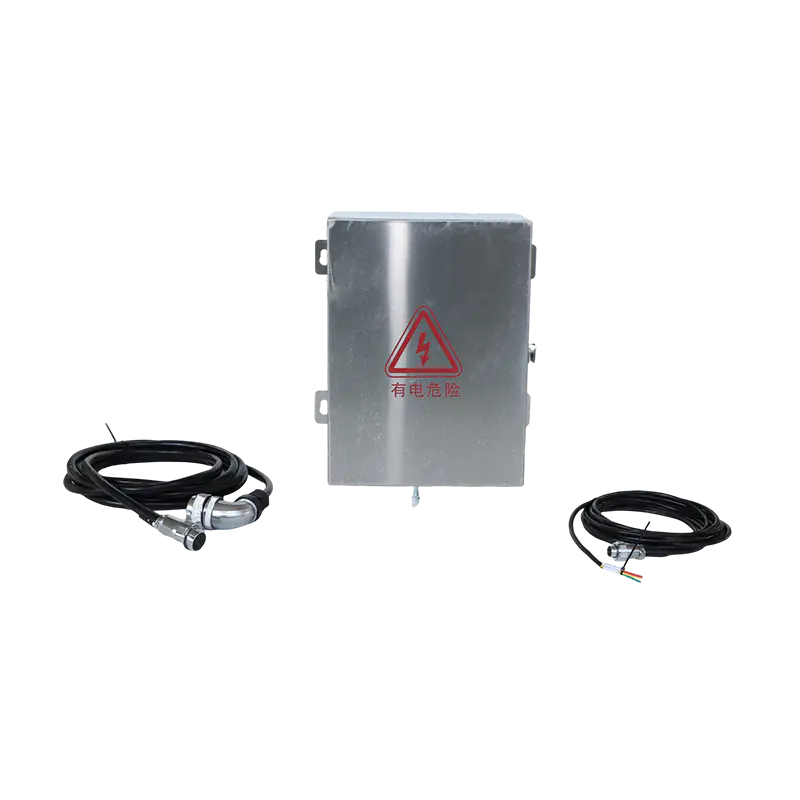

هنگامی که جریان اضافه یا اتصال کوتاه در خط خروجی مدار وجود دارد، ترانسفورماتور جریان می تواند سیگنال جریان را تشخیص دهد که به کنترل کننده منتقل می شود. کنترل‌کننده فرمانی را صادر می‌کند که مکانیسم را خاموش کند، که باعث می‌شود کنتاکت‌های دینامیکی و استاتیک داخل لوله خلاء جدا شوند، در نتیجه مدار قطع و مدار قطع می‌شود و نقش محافظتی را ایفا می‌کند.
 |  |
 |  |
برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
10kV ring main unit, VCB
-
35kV high-voltage switchgear, power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| دسته پارامتر | مشخصات | اظهارات |
| ولتاژ نامی | 12 کیلو ولت | استاندارد برای شبکه های توزیع |
| جریان رتبه بندی شده | 400A، 630A، 1250A | رتبه بندی های سفارشی در دسترس است |
| جریان قطعی نامی اتصال کوتاه | 16 kA، 20 kA، 25 kA | |
| جریان مقاومت کوتاه مدت دارای رتبه بندی | 16 kA / 4s، 20 kA / 4s، 25 kA / 4s | |
| حداکثر جریان مقاومت درجه بندی شده | 40 کیلو آمپر، 50 کیلو آمپر، 63 کیلو آمپر | |
| سطح عایق رتبه بندی شده | فرکانس برق: 42 کیلو ولت (1 دقیقه) / ضربه رعد و برق: 75 کیلو ولت | |
| زندگی مکانیکی | 10000 عملیات | |
| زندگی الکتریکی | 10000 عملیات (at rated current) | شکستن ظرفیت کامل |
| مدیوم قطع کننده | وکیوم | بطری سرامیکی مهر و موم شده |
| مکانیزم عملیاتی | بهار | دستی یا موتوری |
| ولتاژ کنترل | AC/DC 110V, 220V | 24 ولت اختیاری، 48 ولت |
| مدرک حفاظتی | IP67 | مناسب برای محیط های خشن |
| ابعاد (H×W×D) | 880 × 560 × 680 میلی متر | طراحی فشرده |
| وزن | تقریبا 130 کیلوگرم | نصب آسان |

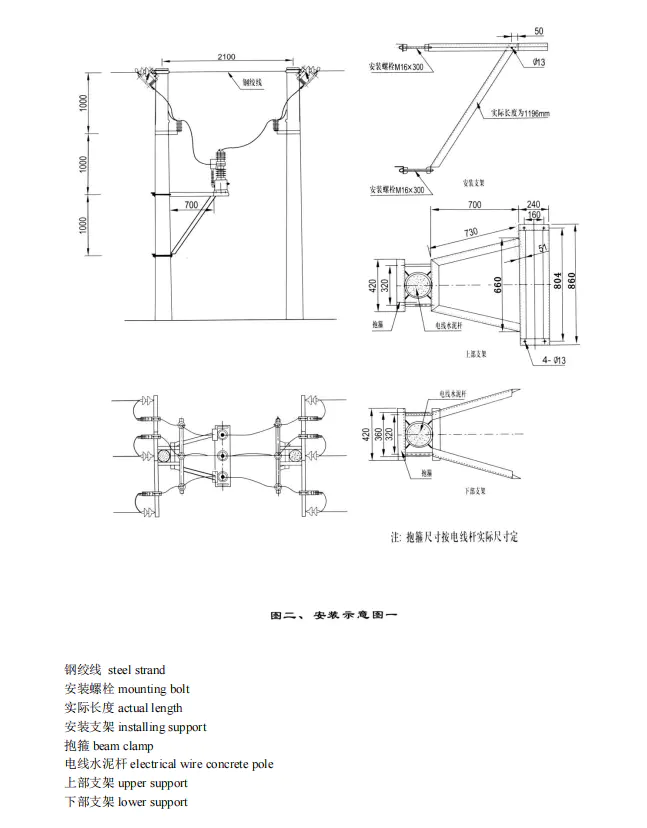

| روش نصب | پایه دار | استفاده در فضای باز |
| دمای محیط | -40 تا 55 درجه سانتی گراد | محدوده عملیاتی گسترده |
| ارتفاع | ≤ 4000 متر | نسخه ارتفاع بالا موجود است |
