عمده فروشی مدار شکن خلاء فضای باز ZW28 برای توزیع ولتاژ متوسط روی قطب
صفحه اصلی / محصولات / مدار شکن خلاء / مدار شکن خلاء فضای باز / مدار شکن خلاء فضای باز ZW28 برای توزیع ولتاژ متوسط روی قطب
هنگامی که جریان اضافه یا اتصال کوتاه در خط خروجی مدار وجود دارد، ترانسفورماتور جریان می تواند سیگنال جریان را تشخیص دهد که به کنترل کننده منتقل می شود. کنترل‌کننده فرمانی را صادر می‌کند که مکانیسم را خاموش کند، که باعث می‌شود کنتاکت‌های دینامیکی و استاتیک داخل لوله خلاء جدا شوند، در نتیجه مدار قطع و مدار قطع می‌شود و نقش محافظتی را ایفا می‌کند.
| ①ما می توانیم سفارشی سازی کنیم و به مشتریان در انتخاب ظرفیت ترانسفورماتور مناسب بر اساس سایت، تنظیم نرخ جریان و مقدار قطع کمک کنیم. |
 |
| ②ما تجربه تولید غنی، مهندسین حرفه ای و تجربه گسترده اشکال زدایی و نصب در محل داریم. ما بیش از 3000 واحد در سال با کیفیت قابل اعتماد تولید می کنیم |
 |
| ③ما تجهیزات اشکال زدایی حرفه ای و پرسنل بازرسی داریم |
 |

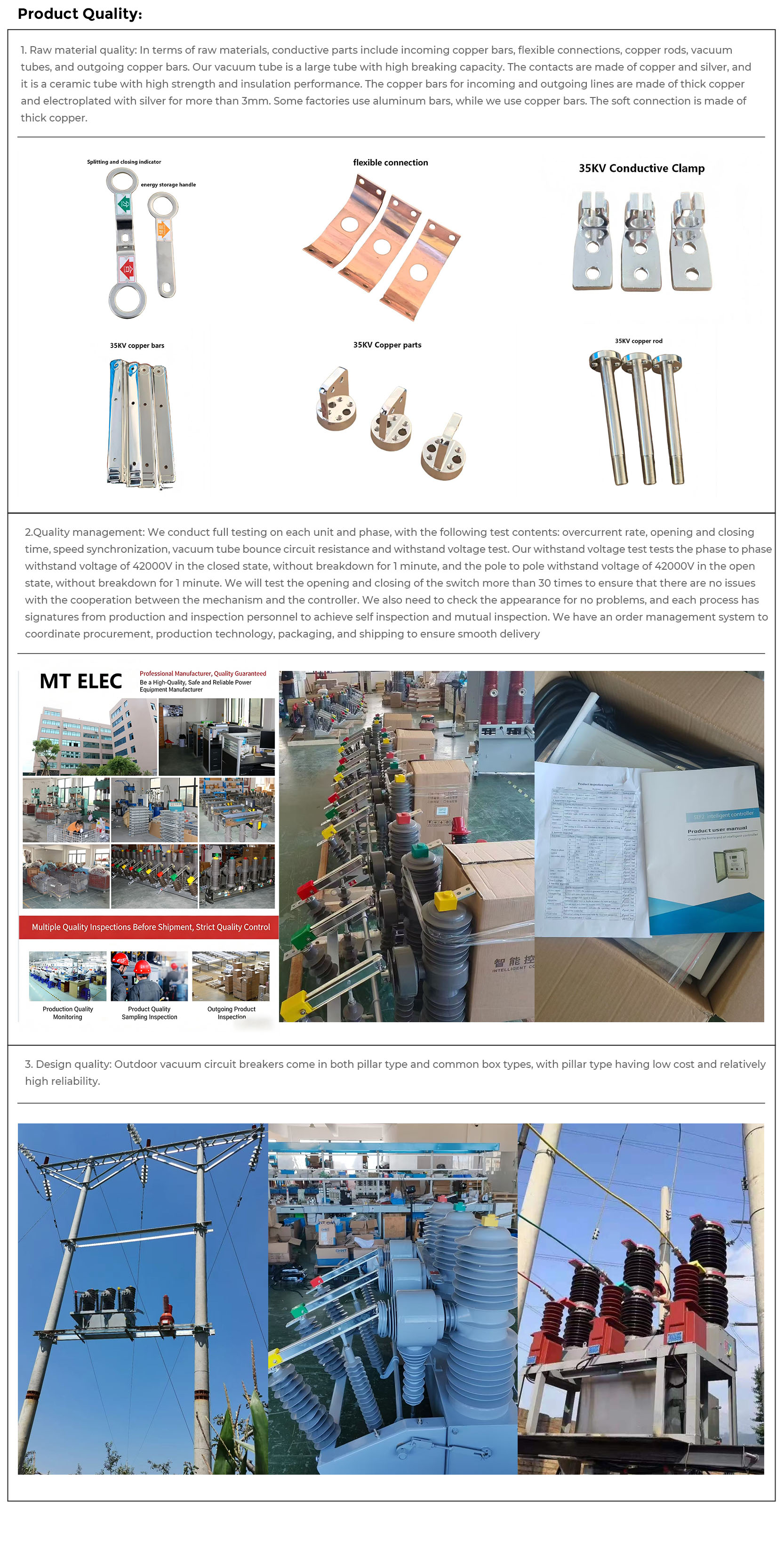

| ④لوله های خلاء ما لوله های بزرگ با قطعات رسانا ساخته شده از مس هستند |
| |
برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
High-Voltage Switch Cable
-
High-Voltage Switch Cable
-
High-Voltage Switch Cable
-
10kV Ring Main Unit VCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
35kV high-voltage switchgear successfully energized VCB
-
35kV Gas-Insulated Switchgear VCB
| دسته پارامتر | مشخصات | اظهارات |
| ولتاژ نامی | 12 کیلو ولت | استاندارد برای شبکه های توزیع |
| جریان رتبه بندی شده | 400A، 630A، 1250A | رتبه بندی های سفارشی در دسترس است |
| جریان قطعی نامی اتصال کوتاه | 16 kA، 20 kA، 25 kA | |
| جریان مقاومت کوتاه مدت دارای رتبه بندی | 16 kA / 4s، 20 kA / 4s، 25 kA / 4s | |
| حداکثر جریان مقاومت درجه بندی شده | 40 کیلو آمپر، 50 کیلو آمپر، 63 کیلو آمپر | |
| سطح عایق رتبه بندی شده | فرکانس برق: 42 کیلو ولت (1 دقیقه) / ضربه رعد و برق: 75 کیلو ولت | |
| زندگی مکانیکی | 10000 عملیات | |
| زندگی الکتریکی | 10000 عملیات (at rated current) | شکستن ظرفیت کامل |
| مدیوم قطع کننده | وکیوم | بطری سرامیکی مهر و موم شده |
| مکانیزم عملیاتی | بهار | دستی یا موتوری |
| ولتاژ کنترل | AC/DC 110V, 220V | 24 ولت اختیاری، 48 ولت |
| مدرک حفاظتی | IP67 | مناسب برای محیط های خشن |
| ابعاد (H×W×D) | 880 × 560 × 680 میلی متر | طراحی فشرده |
| وزن | تقریبا 130 کیلوگرم | نصب آسان |
| روش نصب | پایه دار | استفاده در فضای باز |
| دمای محیط | -40 تا 55 درجه سانتی گراد | محدوده عملیاتی گسترده |
| ارتفاع | ≤ 4000 متر | نسخه ارتفاع بالا موجود است |
