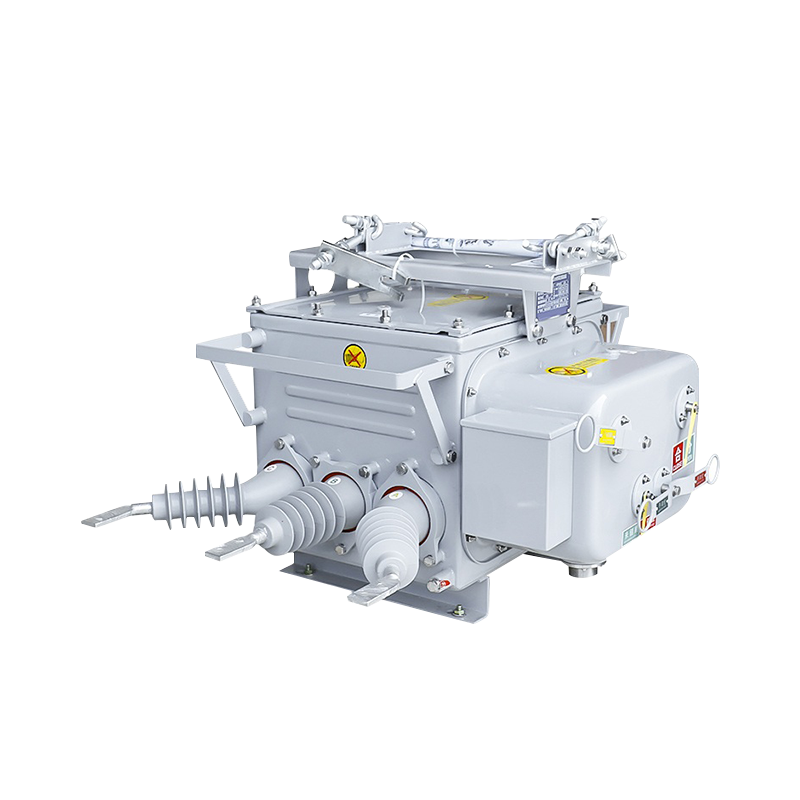

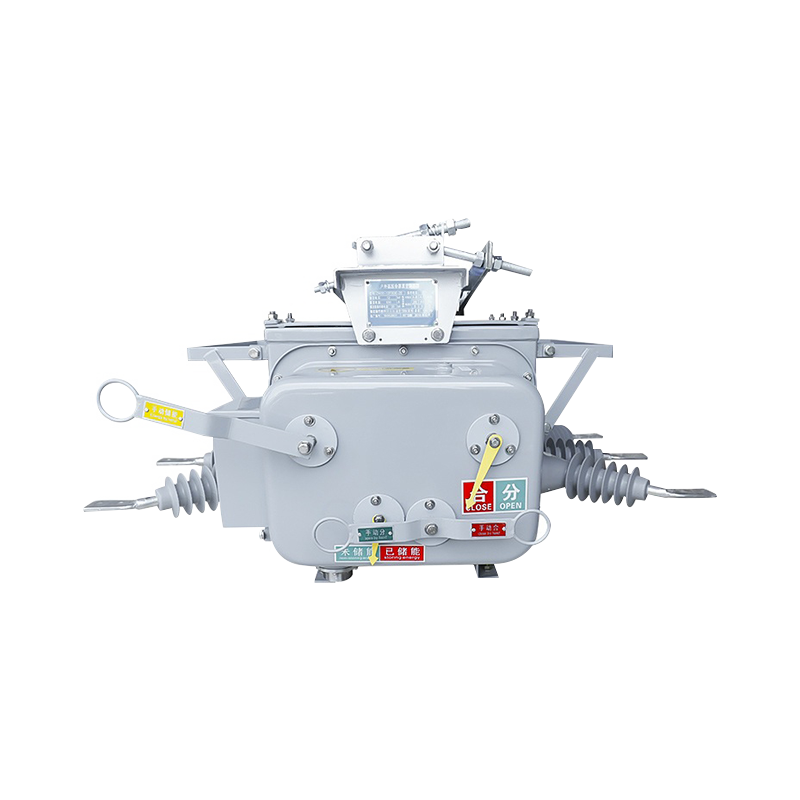

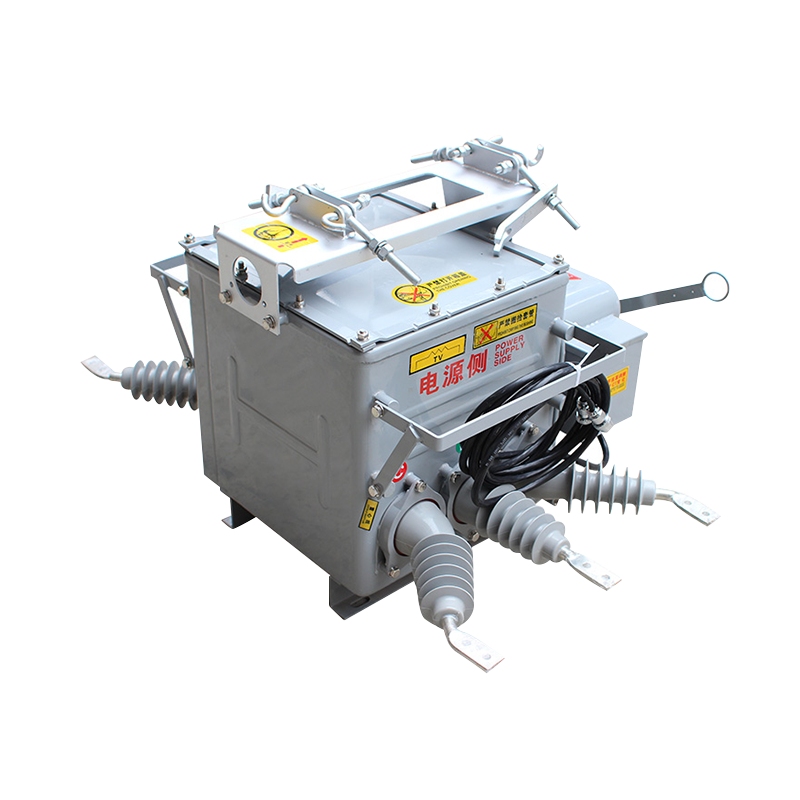

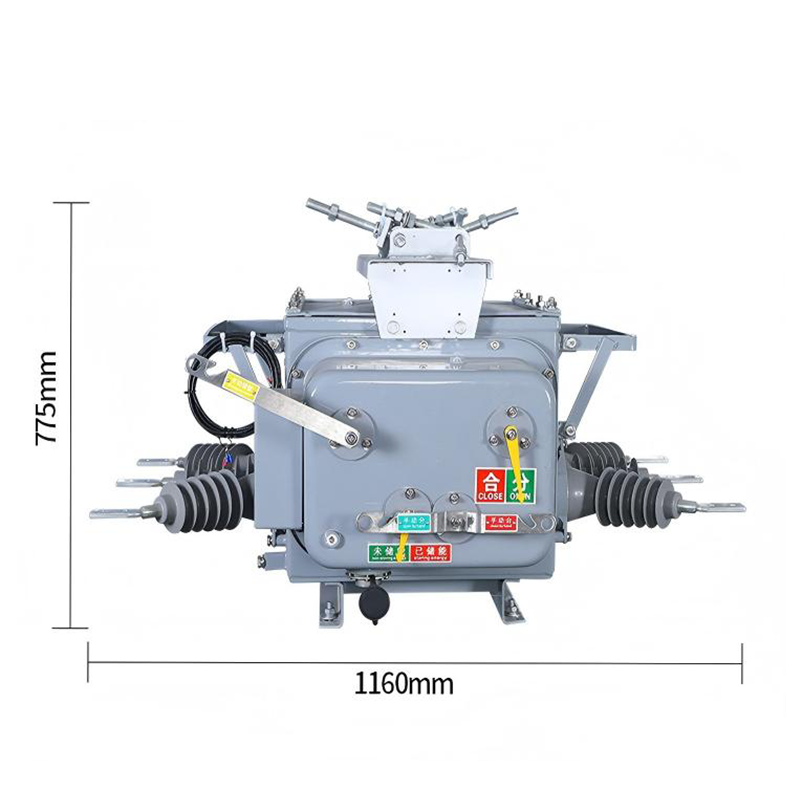

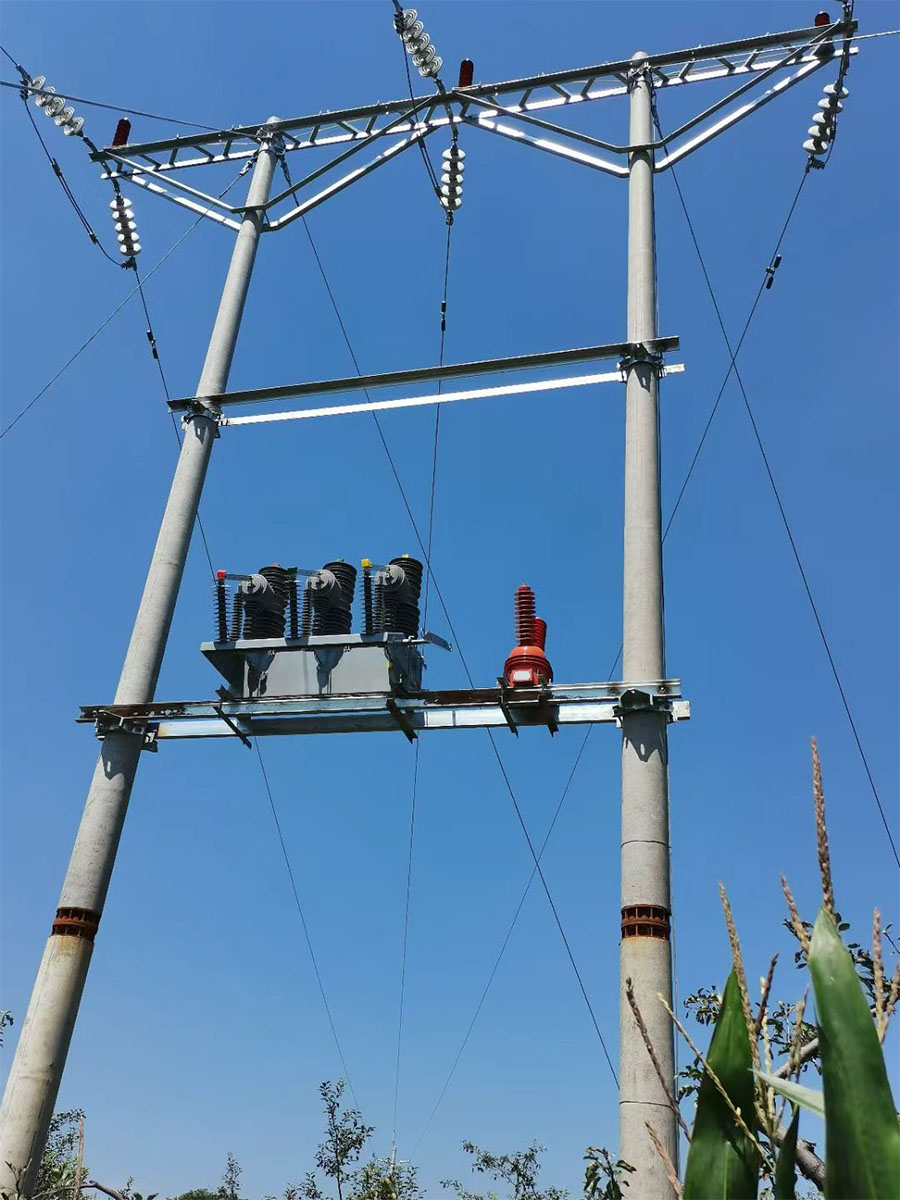

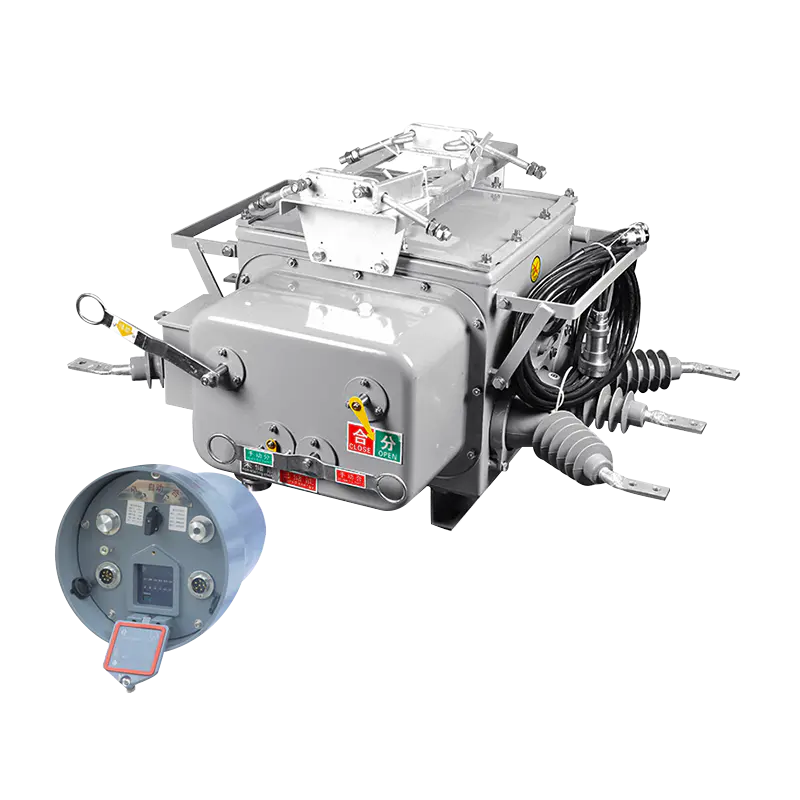

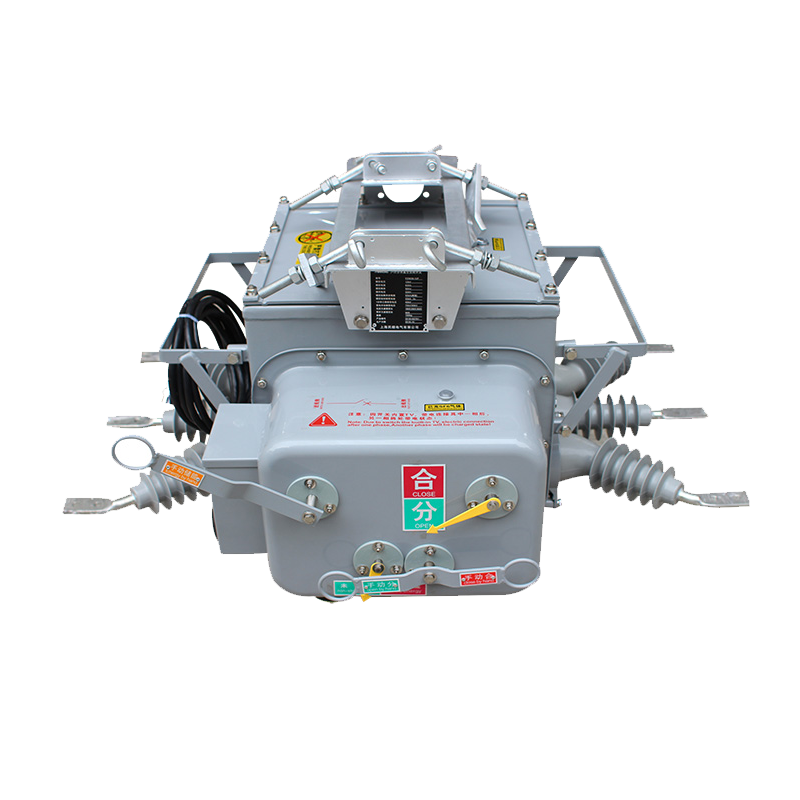

مدار شکن خلاء فضای باز ZW20 برای توزیع ولتاژ متوسط ​​روی قطب

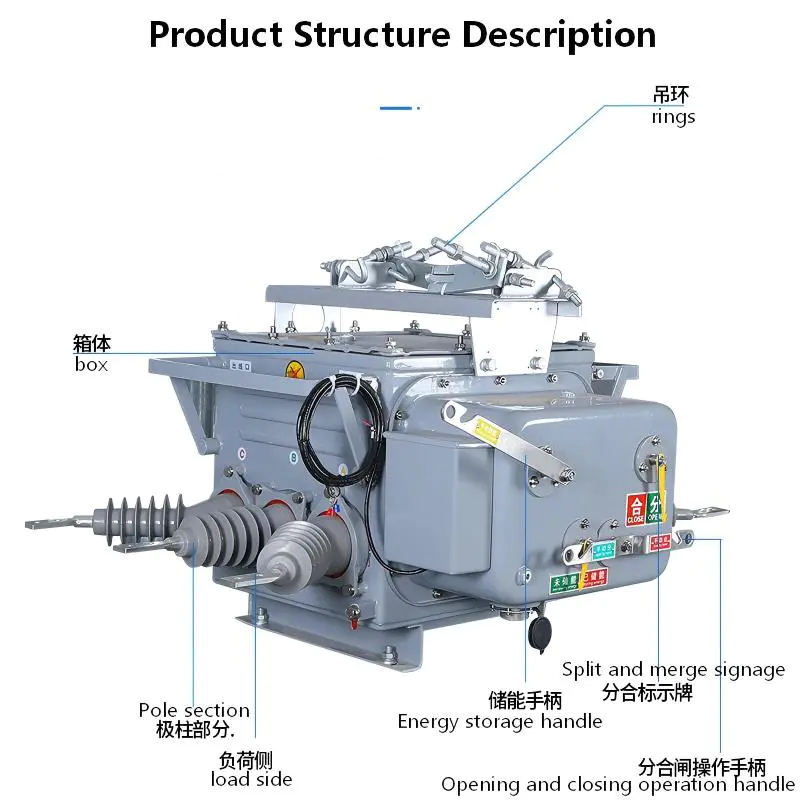

این مدار شکن یک دستگاه توزیع برق هوشمند در فضای باز است که عمدتاً به سه قسمت تقسیم می شود:

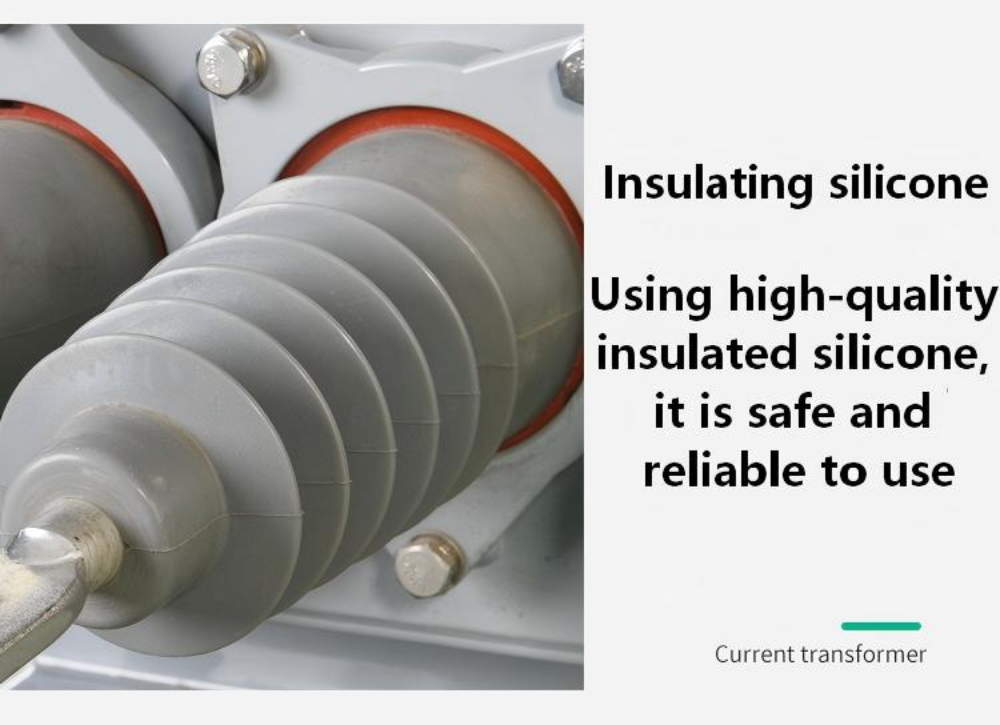

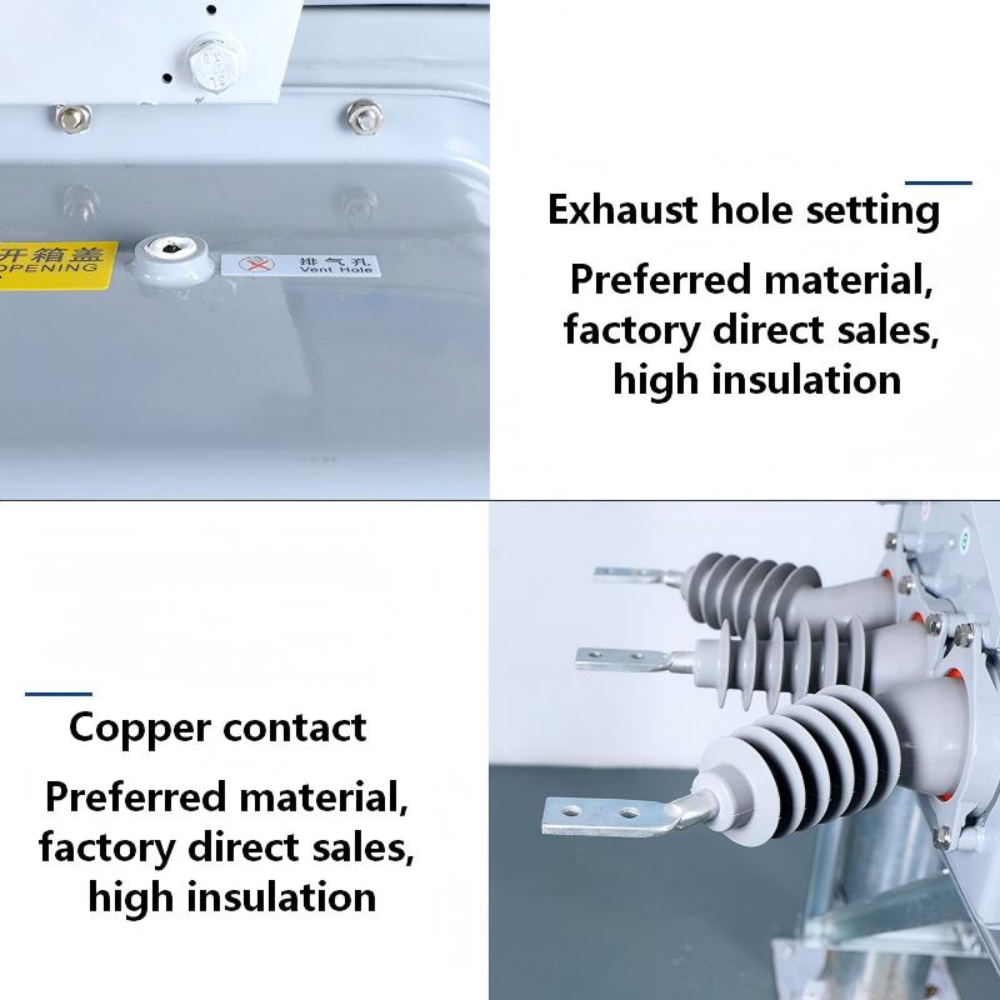

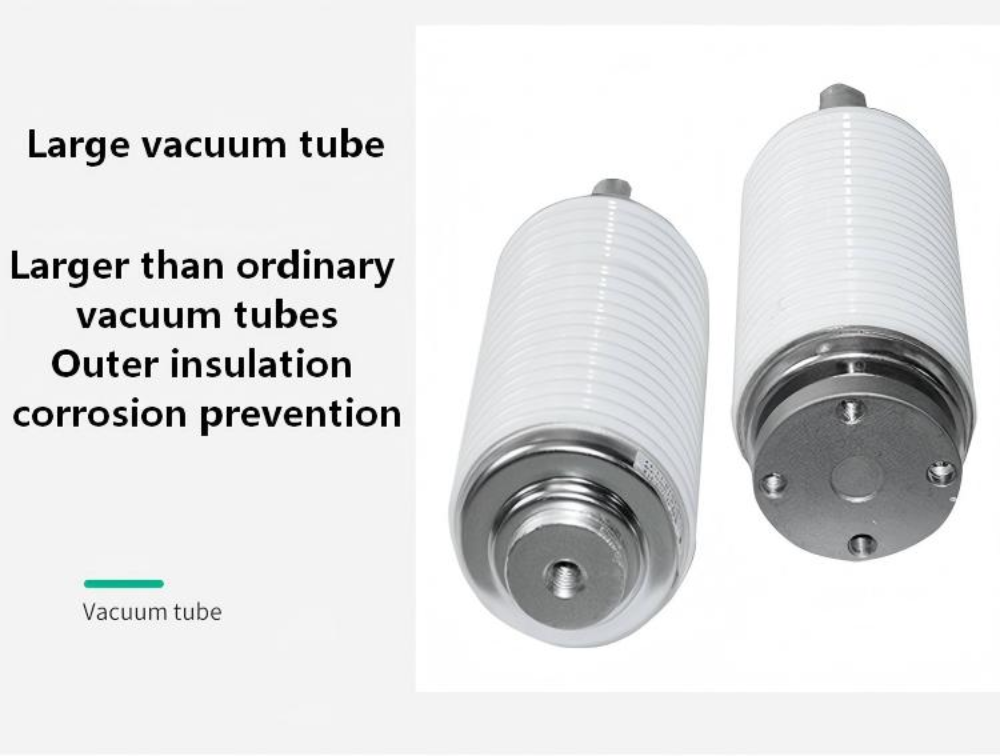

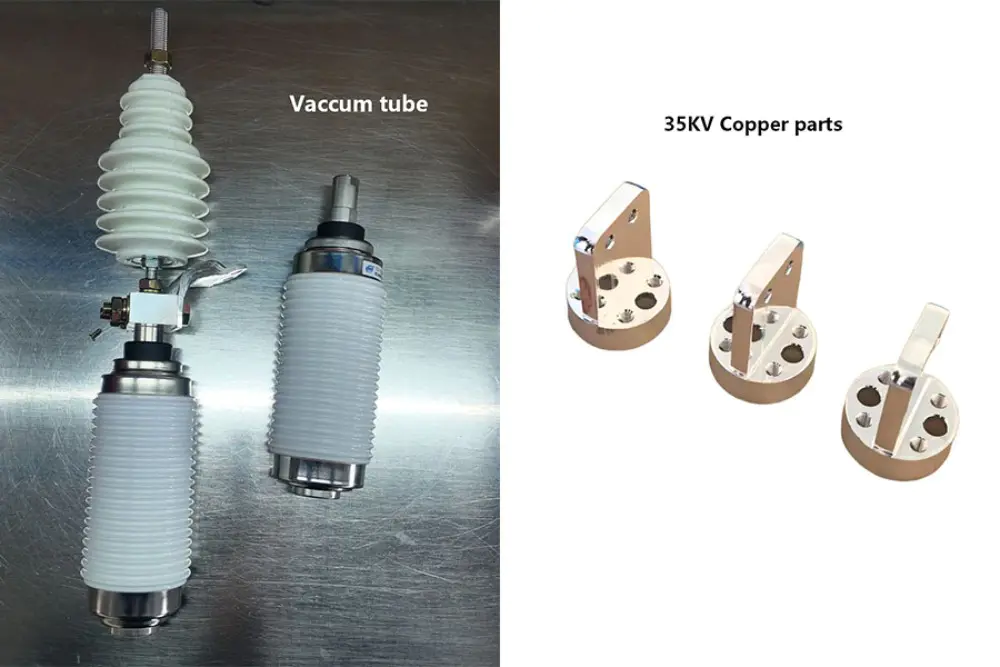

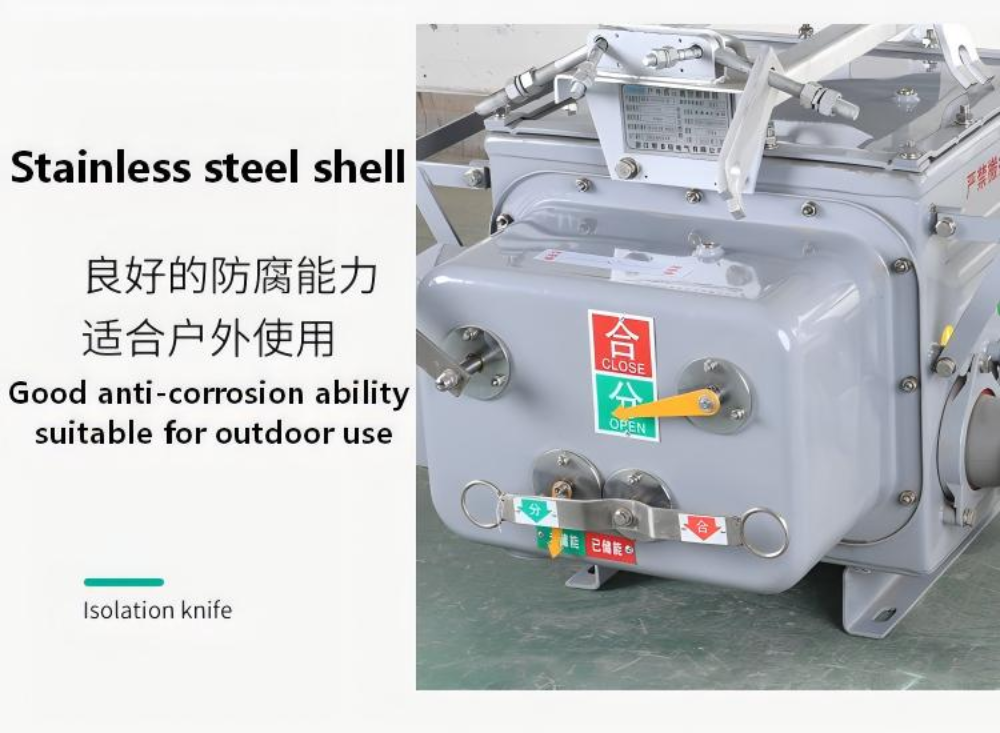

بدنه قطع کننده مدار: این هسته تجهیزات است. مدار رسانا از طریق قطعاتی مانند قطب های رسانای ورودی و خروجی، گیره های رسانا و غیره به طور دقیق به محفظه خاموش کننده قوس خلاء متصل می شود تا به روشن/خاموش جریان برسد. از نظر عایق و آب بندی، طراحی نفیس است: میله رسانا از رزین اپوکسی و سایر مواد به عنوان یک کل ساخته شده است تا عملکرد عالی عایق خارجی را تضمین کند. در همان زمان، پوسته از فناوری آب بندی بالغ و اجزای آب بندی مانند حلقه های "O" استفاده می کند تا از هوابندی خوب اطمینان حاصل شود.

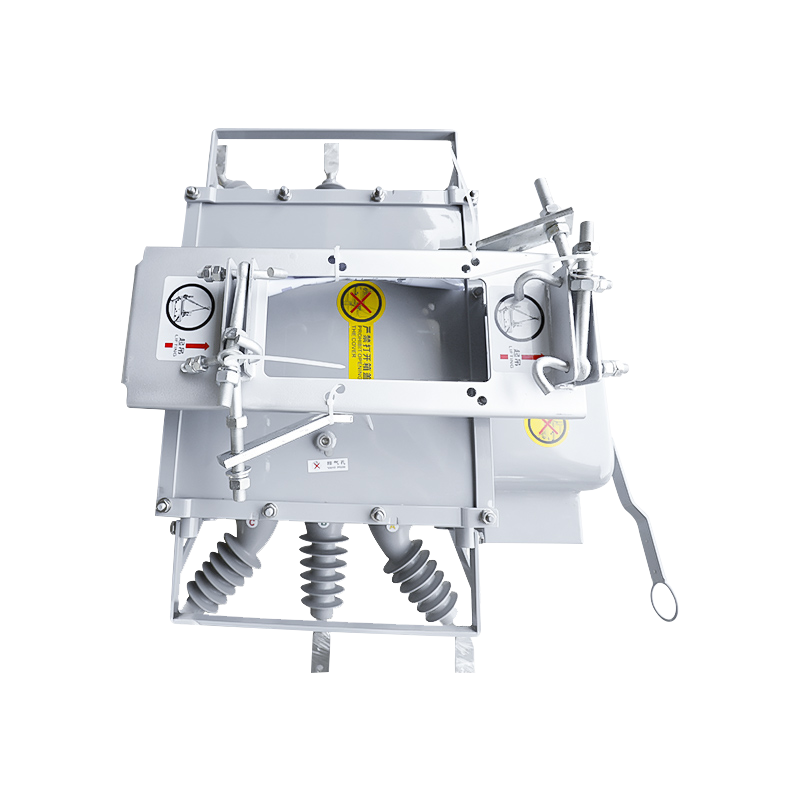

مکانیسم عملیاتی: مکانیزم دارای عملکردهای جامع است، از ذخیره انرژی الکتریکی و باز کردن / بسته شدن پشتیبانی می کند، در حالی که عملکرد اضطراری عملیات دستی را نیز حفظ می کند. اجزای متعددی مانند فنرهای بسته، سیستم‌های ذخیره انرژی، دستگاه‌های آزادکننده، سیم‌پیچ‌های باز و بسته‌کننده و کلیدهای کمکی را یکپارچه می‌کند و «مرکز کنترل» است که عملکرد دقیق مدارشکن را هدایت می‌کند.

ترکیب مجموعه کامل: کل مجموعه مدارشکن های خلاء مرزی یک دستگاه نیست، بلکه یک سیستم است. این عمدتاً از قطع کننده مدار خلاء ZW20A-12 تشکیل شده است که با کنترل کننده هوشمند FDR-02 یا CH-40 برای قضاوت منطقی تطبیق داده شده است و با ترانسفورماتور ولتاژ (JDZW-10) تکمیل شده است تا سیگنال ها را ارائه دهد و یک راه حل کامل بدون تعمیر و نگهداری را تشکیل می دهد.

ارزش اصلی این دستگاه در قابلیت های هوشمند و خودکار کنترل خطا است که عمدتاً سه عملکرد اصلی را انجام می دهد:

جداسازی خودکار اتصال کوتاه فاز به فاز: هنگامی که یک اتصال کوتاه فاز به فاز در خط انشعاب کاربر اتفاق می‌افتد، می‌تواند به سرعت قبل از عمل حفاظتی پست سطح بالاتر قطع شود و حالت قفل را حفظ کند و خطا را به شدت به سمت کاربر محدود کرده و از تأثیر آن بر شبکه اصلی برق و سایر کاربران جلوگیری کند.

رفع خودکار خطای زمین تک فاز: برای خطاهای اتصال زمین تک فاز که در سمت کاربر رخ می دهد، همچنین می تواند ابتکار عمل را به کار گیرد تا به طور خودکار خطا را قطع و رفع کند. این فرآیند بسیار سریع است و تقریباً برای پست های سطح بالاتر و سایر کاربران در همان خط غیرقابل محسوس است و قابلیت اطمینان منبع تغذیه و تجربه کاربر را تا حد زیادی بهبود می بخشد.

مکان یابی سریع نقطه خطا: پس از انجام اقدام، می تواند به طور فعال اطلاعات خطا را گزارش کند. پرسنل تعمیر و نگهداری می توانند از تجهیزات تخصصی (مانند رایانه های دستی) برای خواندن سریع داده ها در محل استفاده کنند، به طور دقیق علت خطاها و کاربران مسئول را تعیین کنند، در نتیجه زمان عیب یابی و بازیابی منبع تغذیه را به میزان قابل توجهی کاهش دهند.
