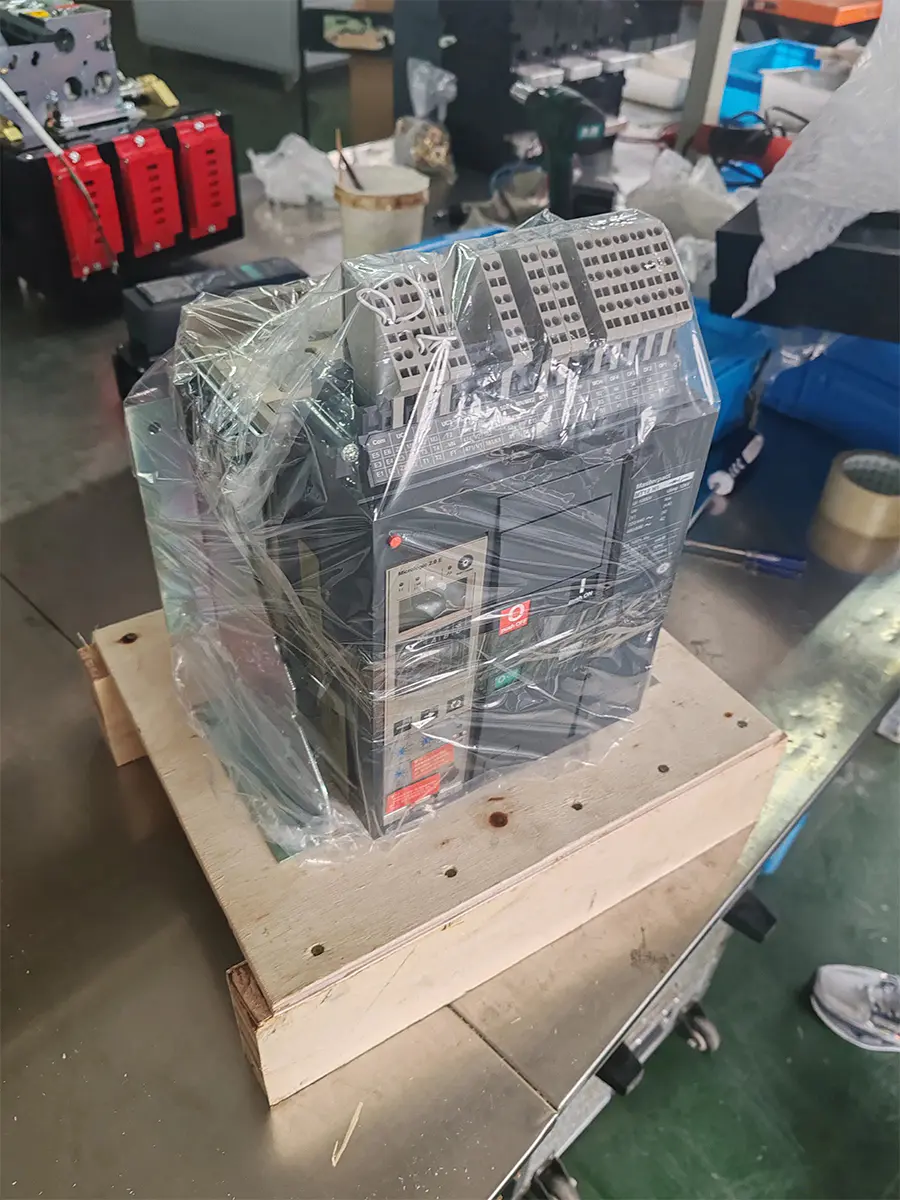

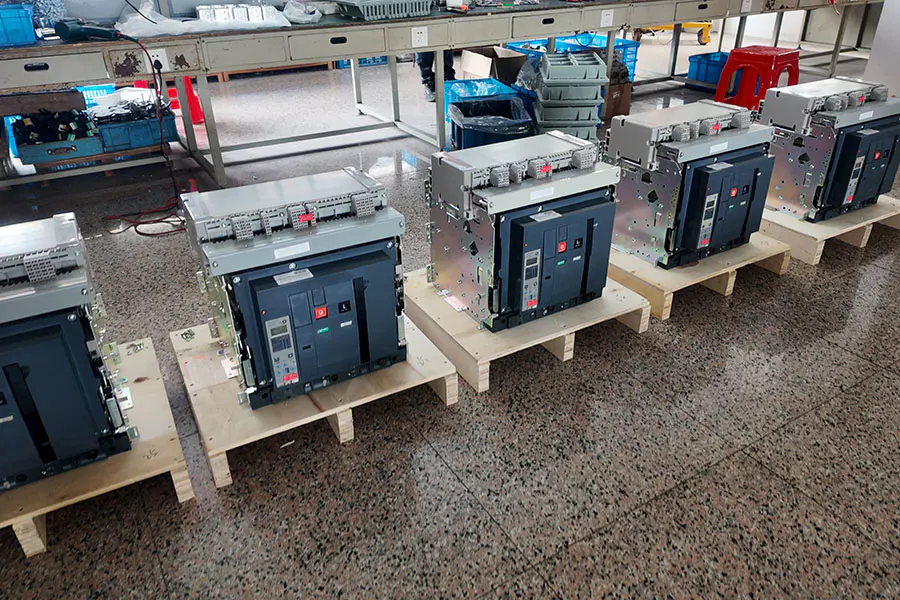

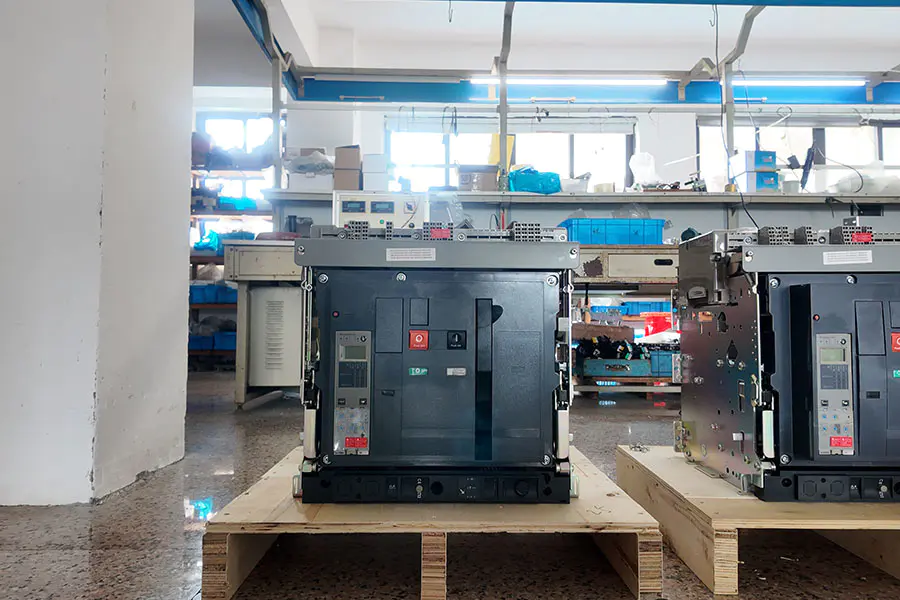

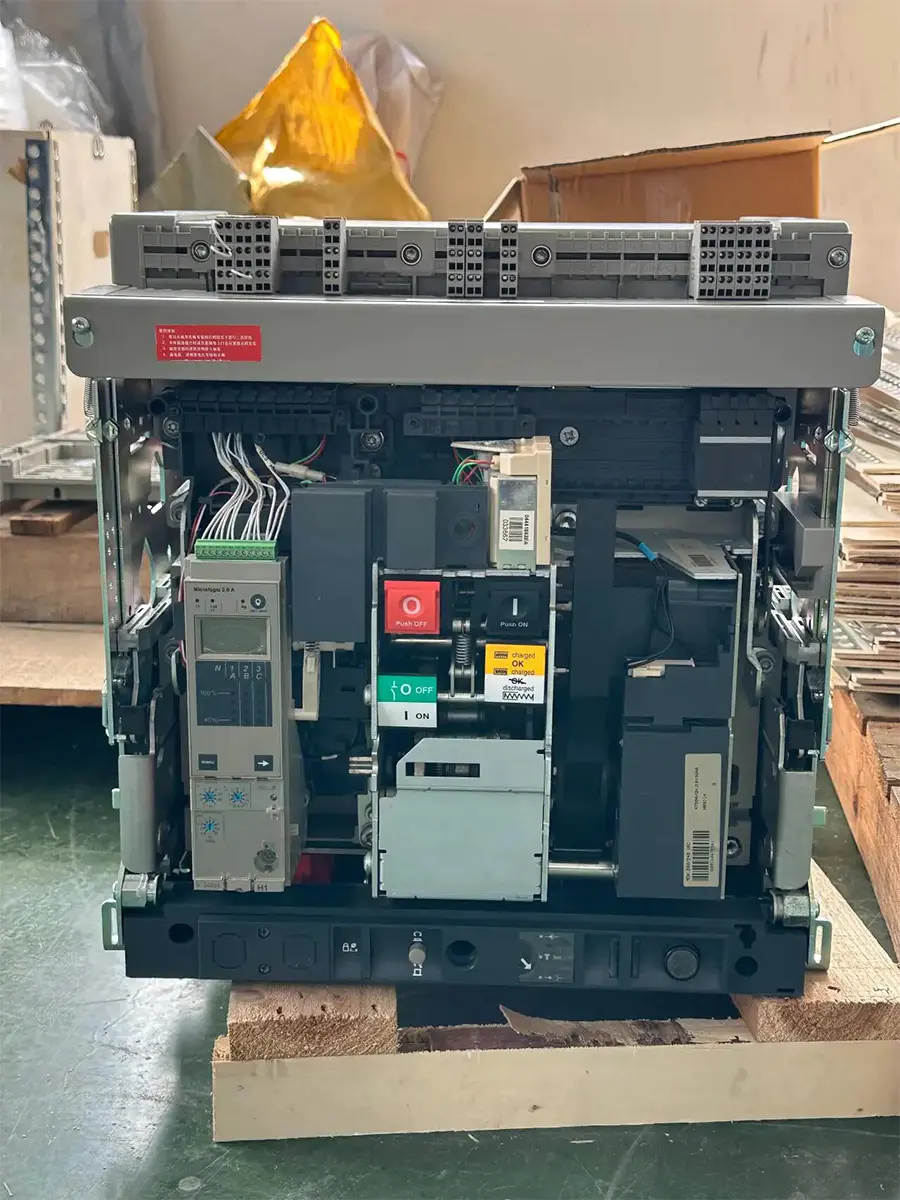

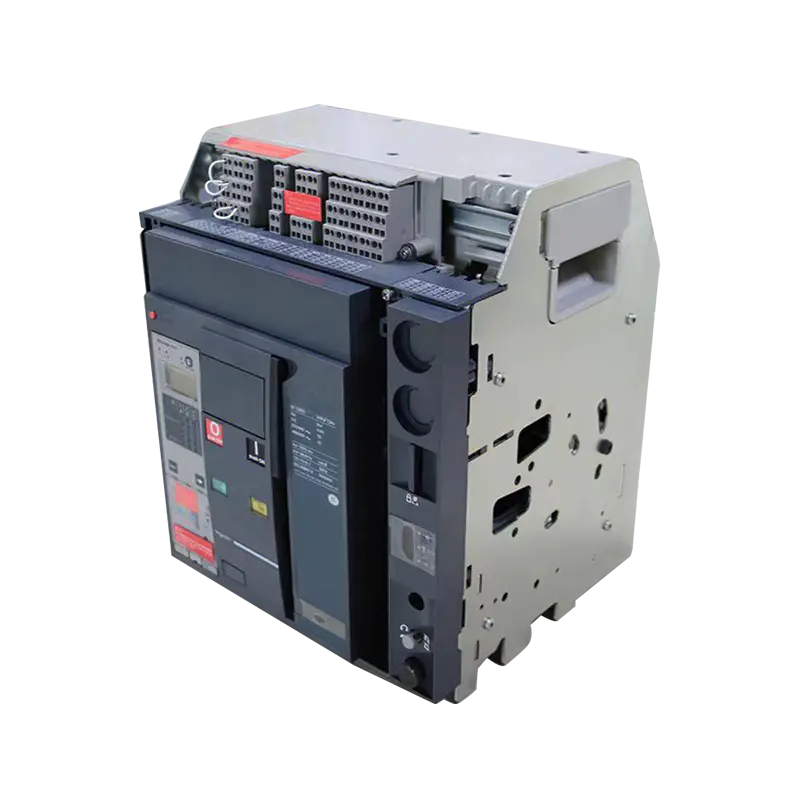

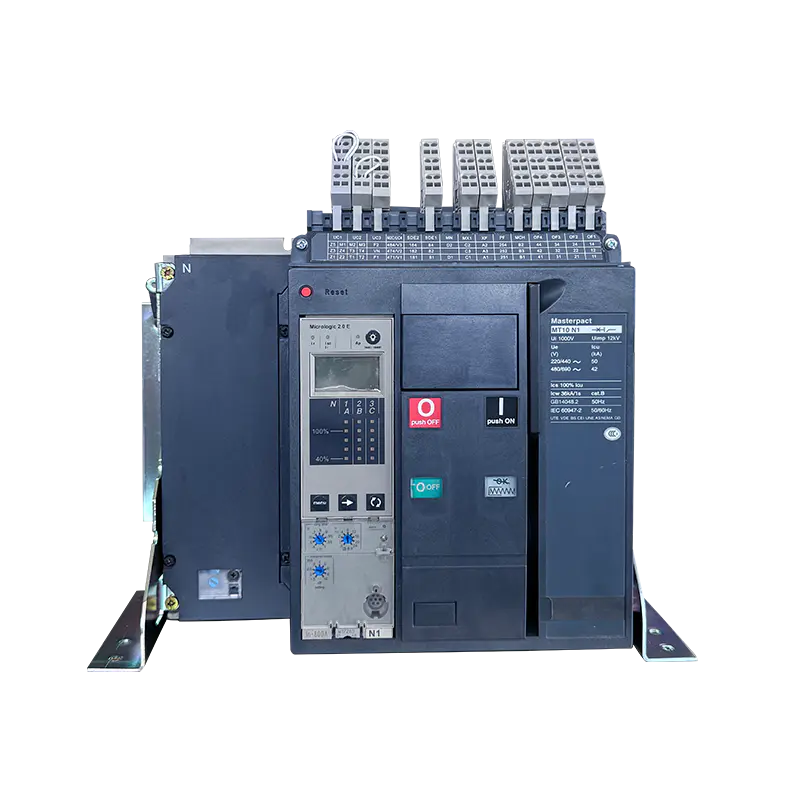

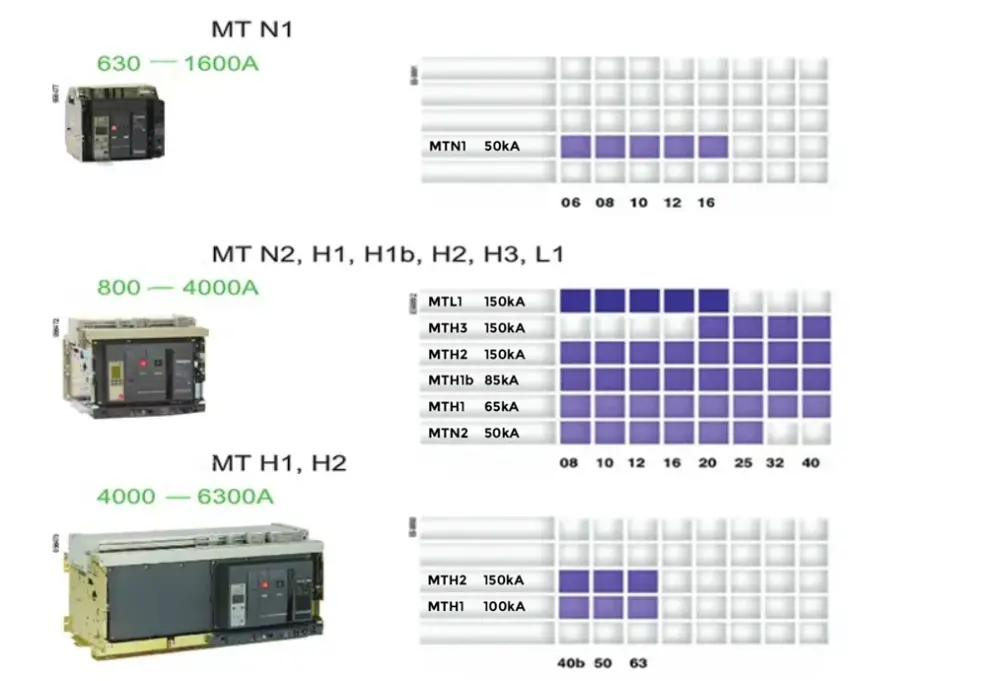

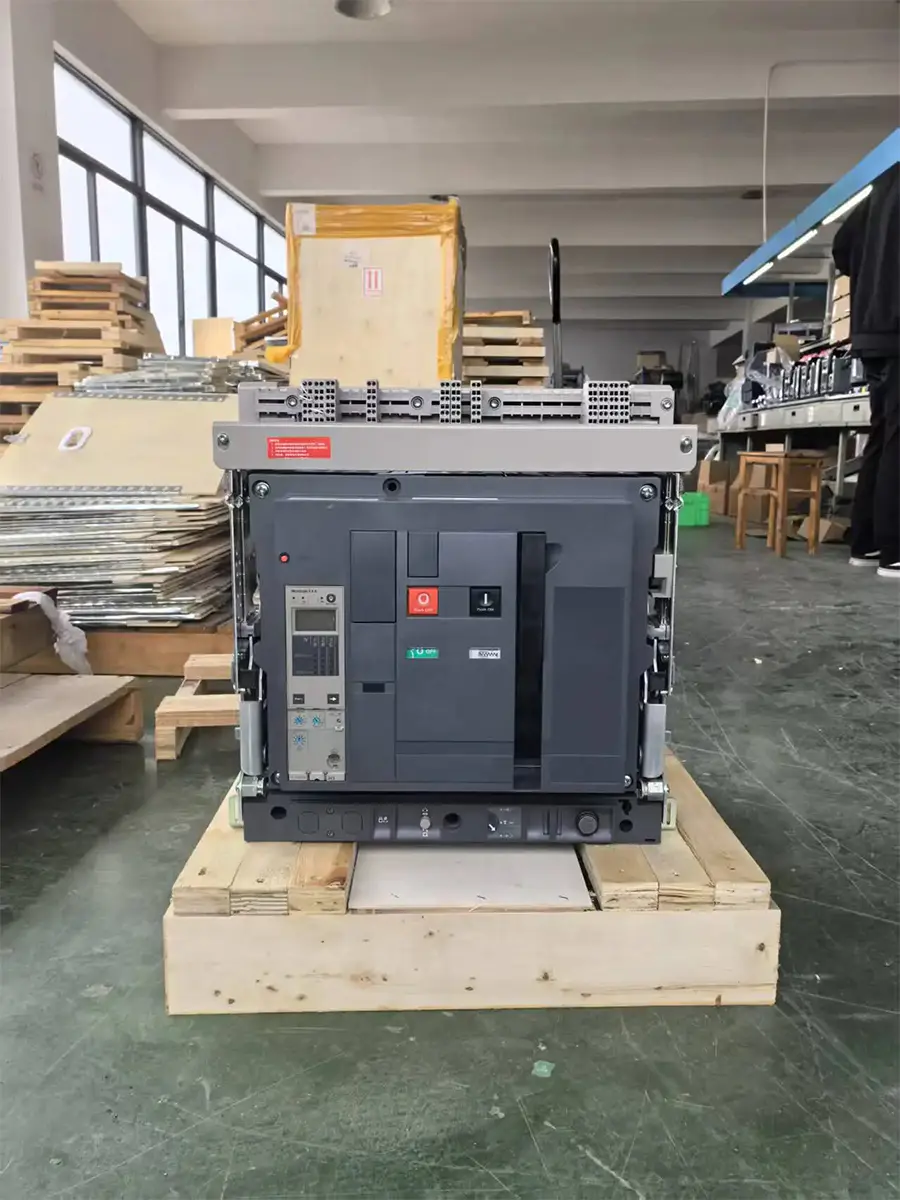

مدار شکن هوا با کارایی بالا 1600A–6300A، نوع ثابت و کششی

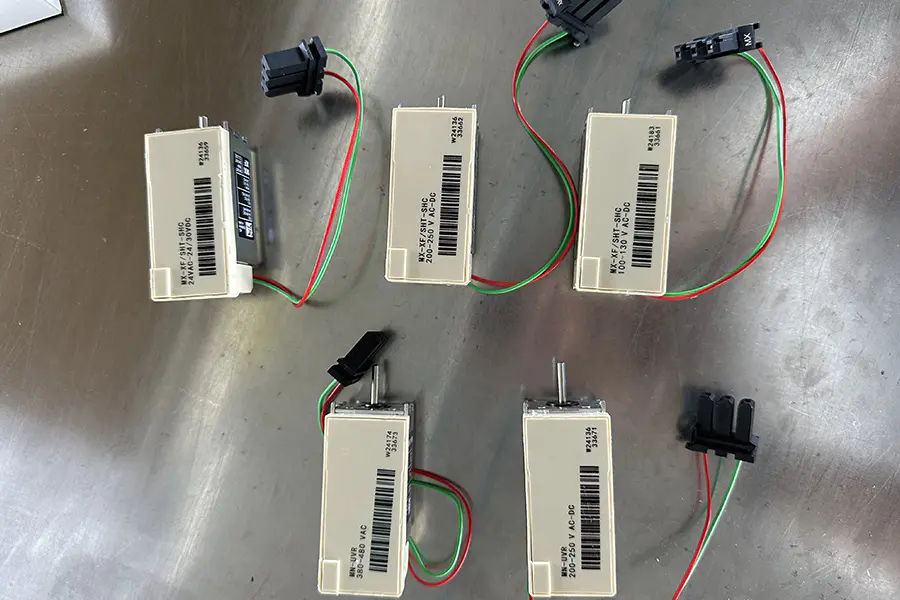

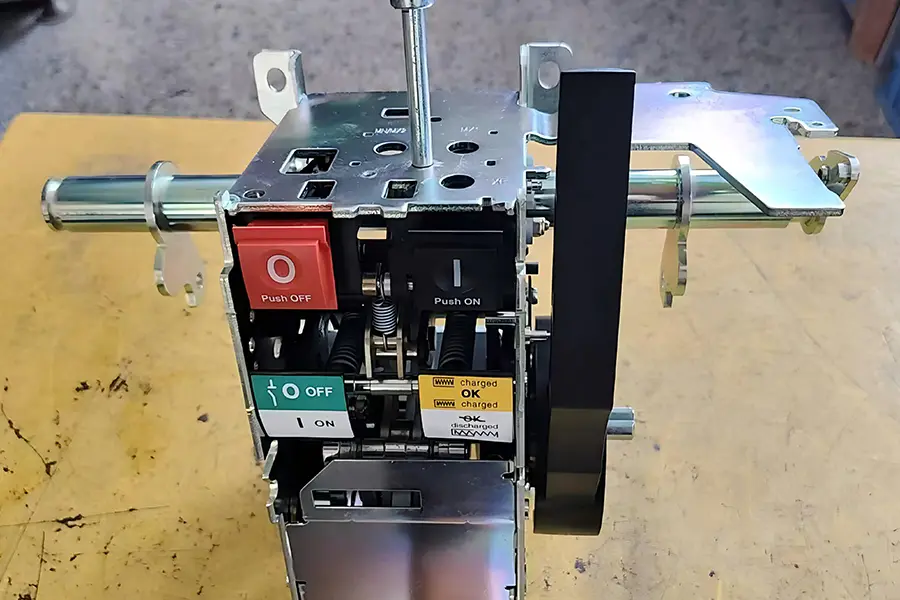

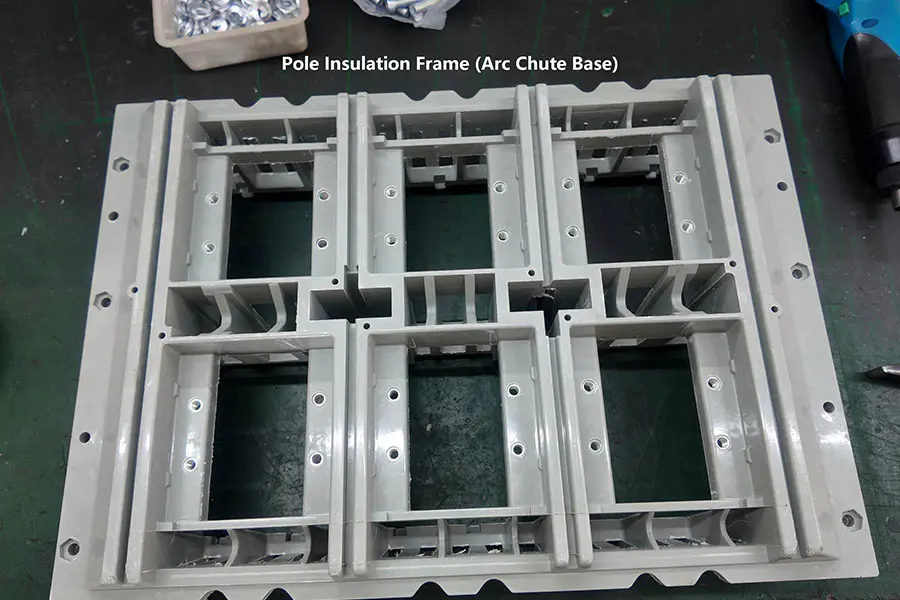

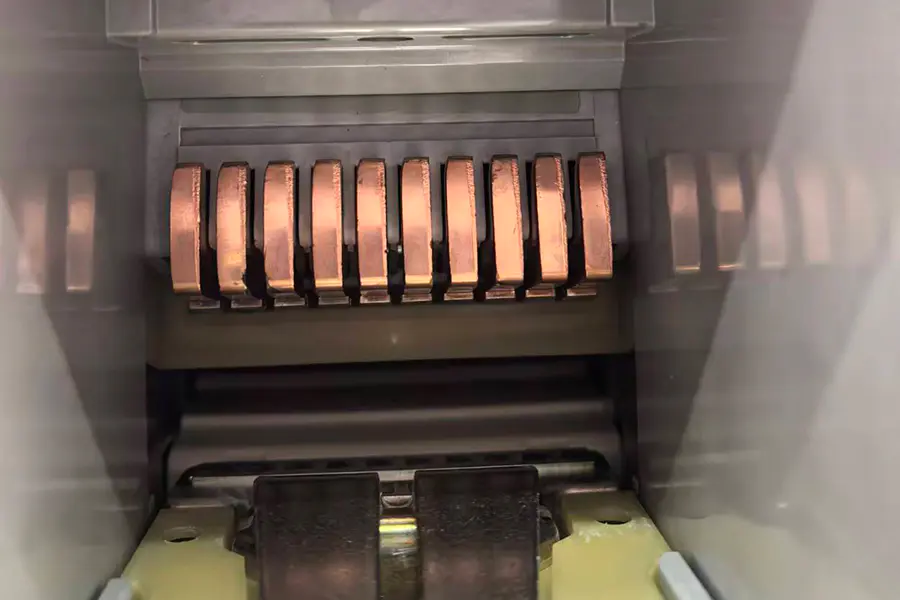

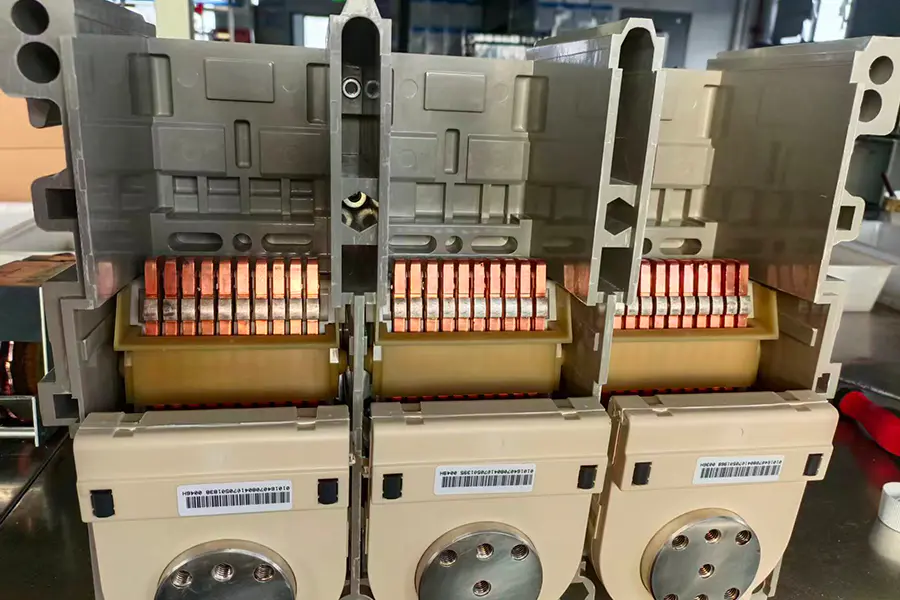

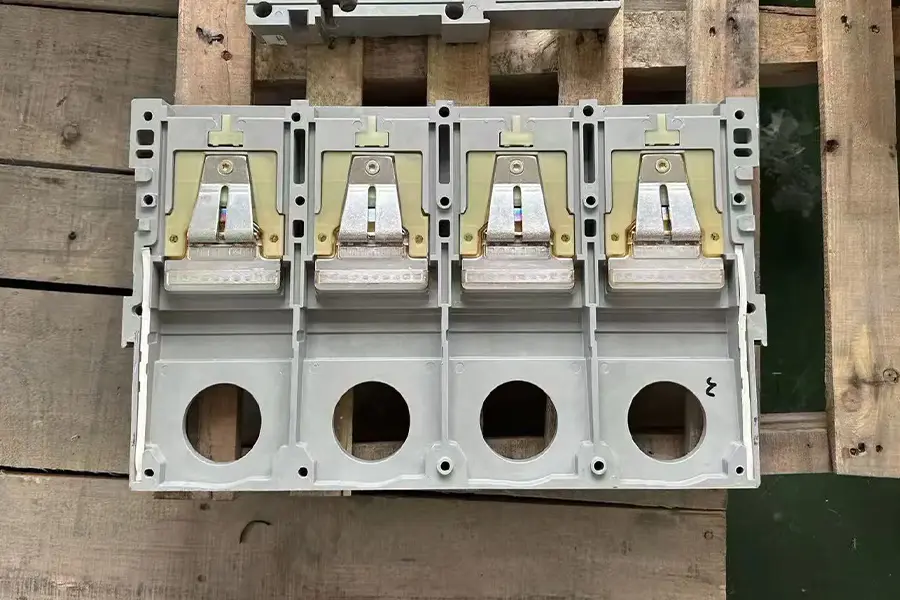

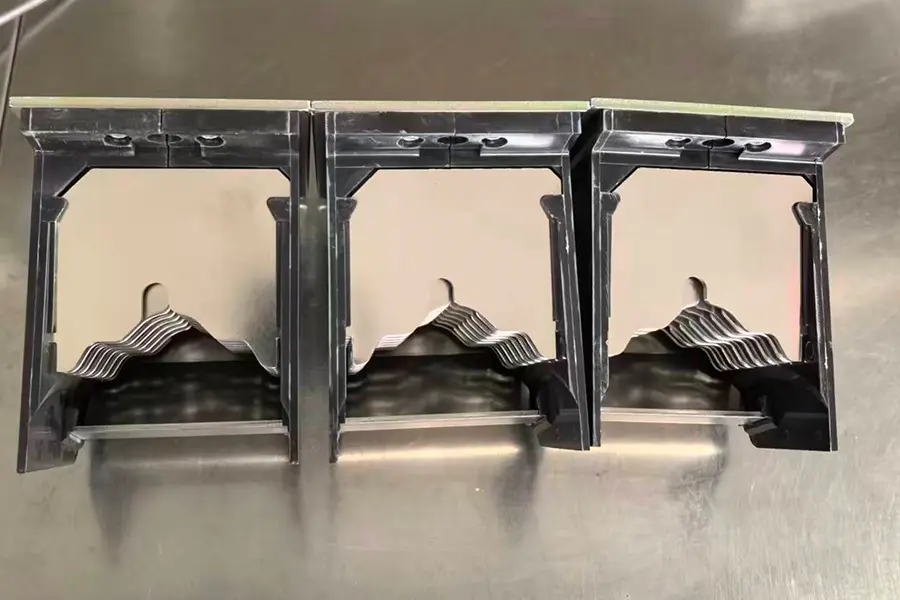

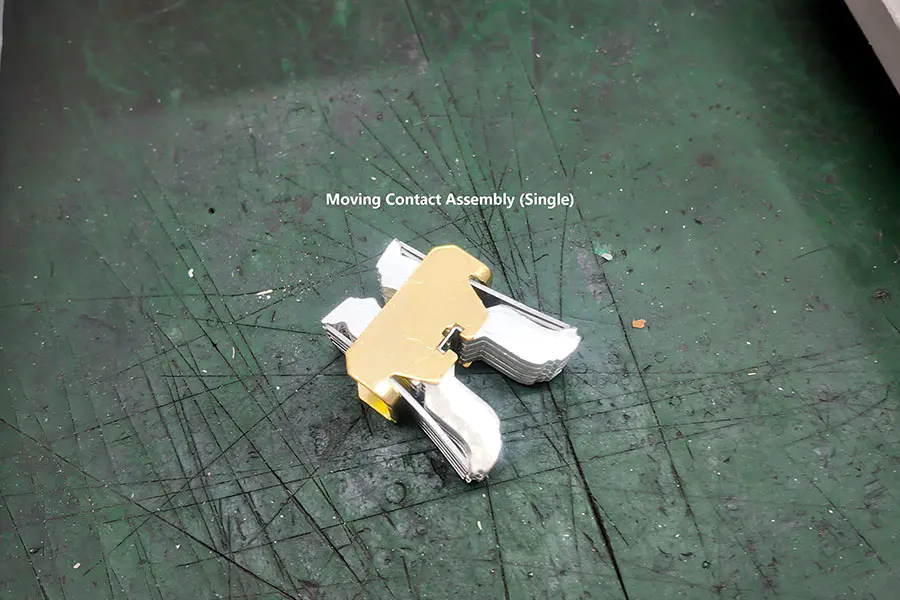

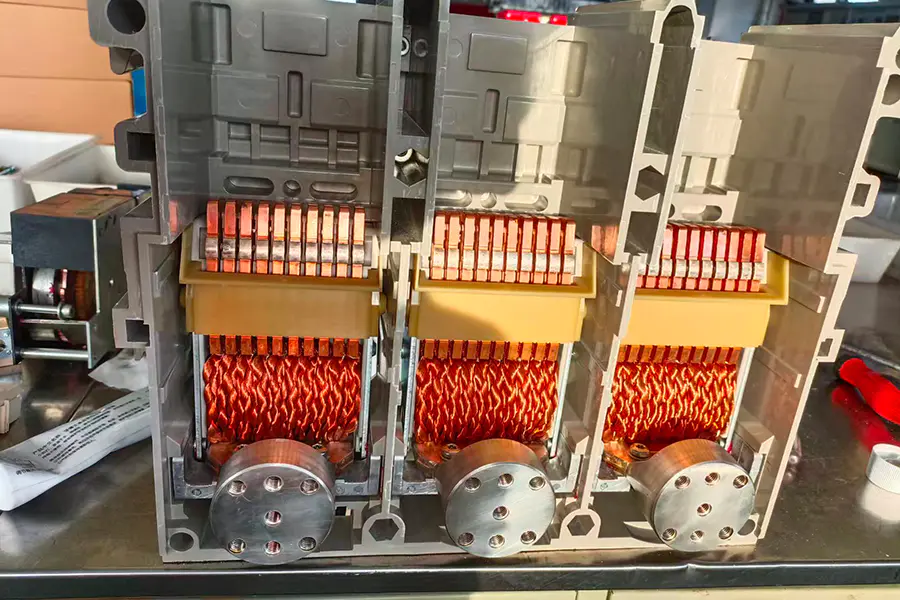

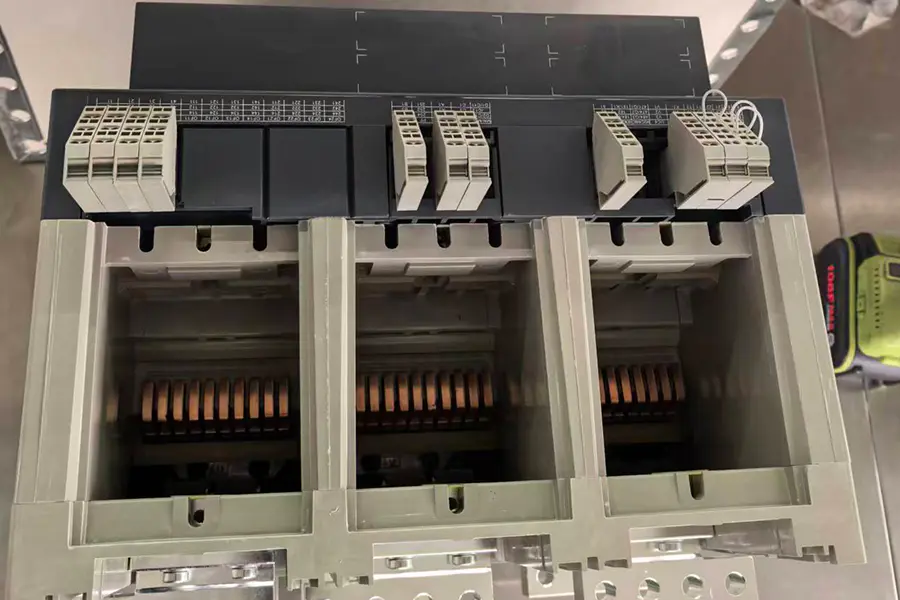

قطع کننده مدار هوا (ACB) با قطع خودکار جریان جریان در صورت تشخیص اضافه بار یا اتصال کوتاه عمل می کند. در شرایط عادی، کنتاکت‌های اصلی آن بسته می‌مانند تا جریان بدون مانع جریان داشته باشد. هنگامی که جریان بیش از حد پایدار رخ می دهد، عنصر حرارتی از تجمع گرما منحرف می شود و مکانیسم قطع را فعال می کند. در حوادث ناگهانی اتصال کوتاه، سیم پیچ برقی یک نیروی مغناطیسی آنی تولید می کند تا مکانیسم قطع را فعال کند. این عمل به سرعت تماس های اصلی را جدا می کند و یک قوس الکتریکی قوی ایجاد می کند که بلافاصله به محفظه خاموش کننده قوس هدایت می شود. در آنجا، قوس شکافته، خنک و خاموش می شود و مدار را به طور ایمن قطع می کند و از آسیب سیستم جلوگیری می کند.

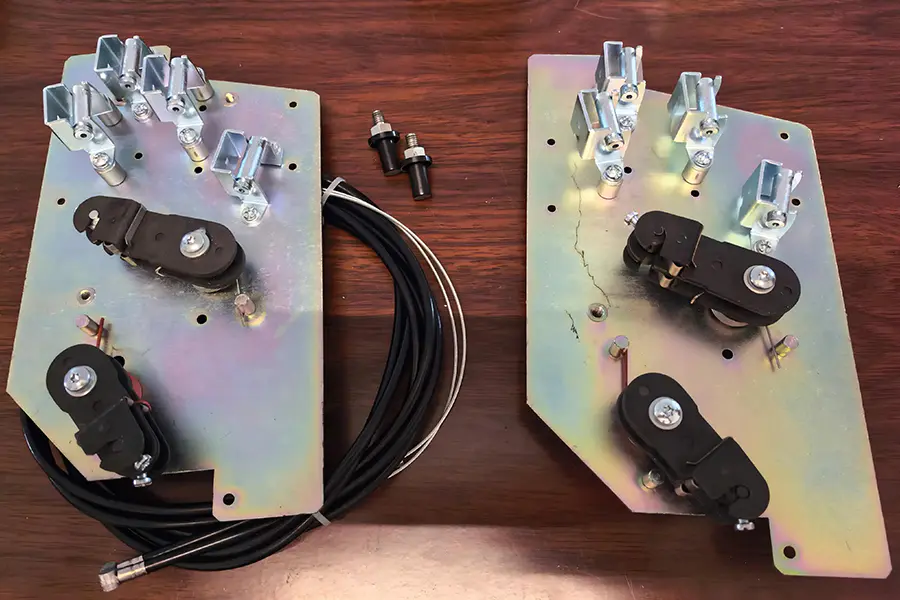

منبع تغذیه دوگانه، اتصال مکانیکی و الکتریکی را انجام می دهد و بین دو خط منبع تغذیه سوئیچ می شود. هنگامی که برق اصلی در دسترس است، قطع کننده مدار برق اصلی بسته می شود، اما تولید برق نمی تواند بسته شود. هنگامی که برق اصلی قطع می شود، ژنراتور برق تولید می کند و قطع کننده مدار خط تولید برق بسته می شود، اما برق اصلی نمی تواند بسته شود. فقط یکی از دو منبع تغذیه می تواند بسته شود.
