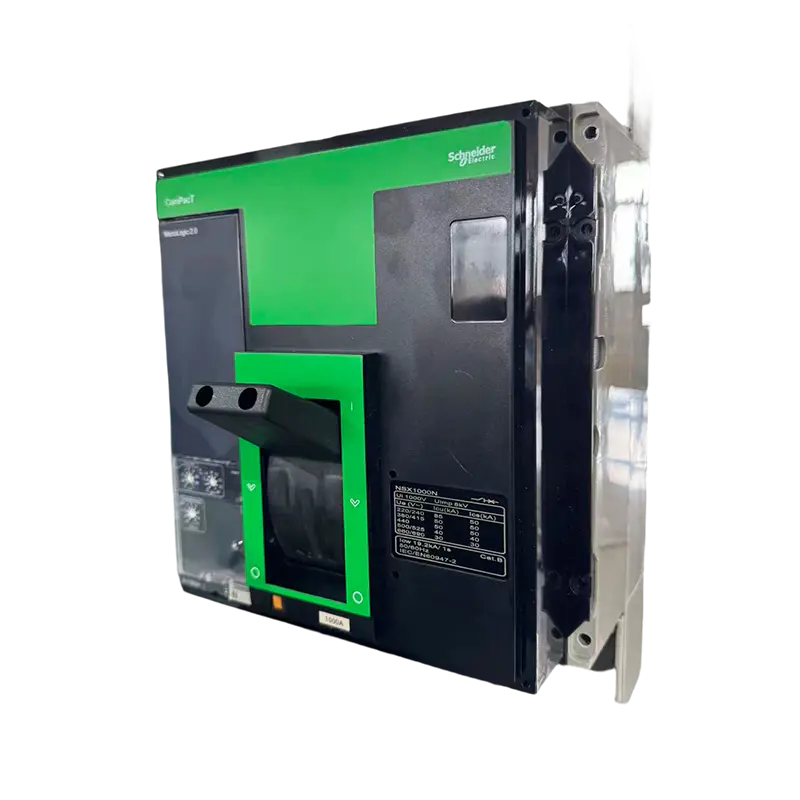

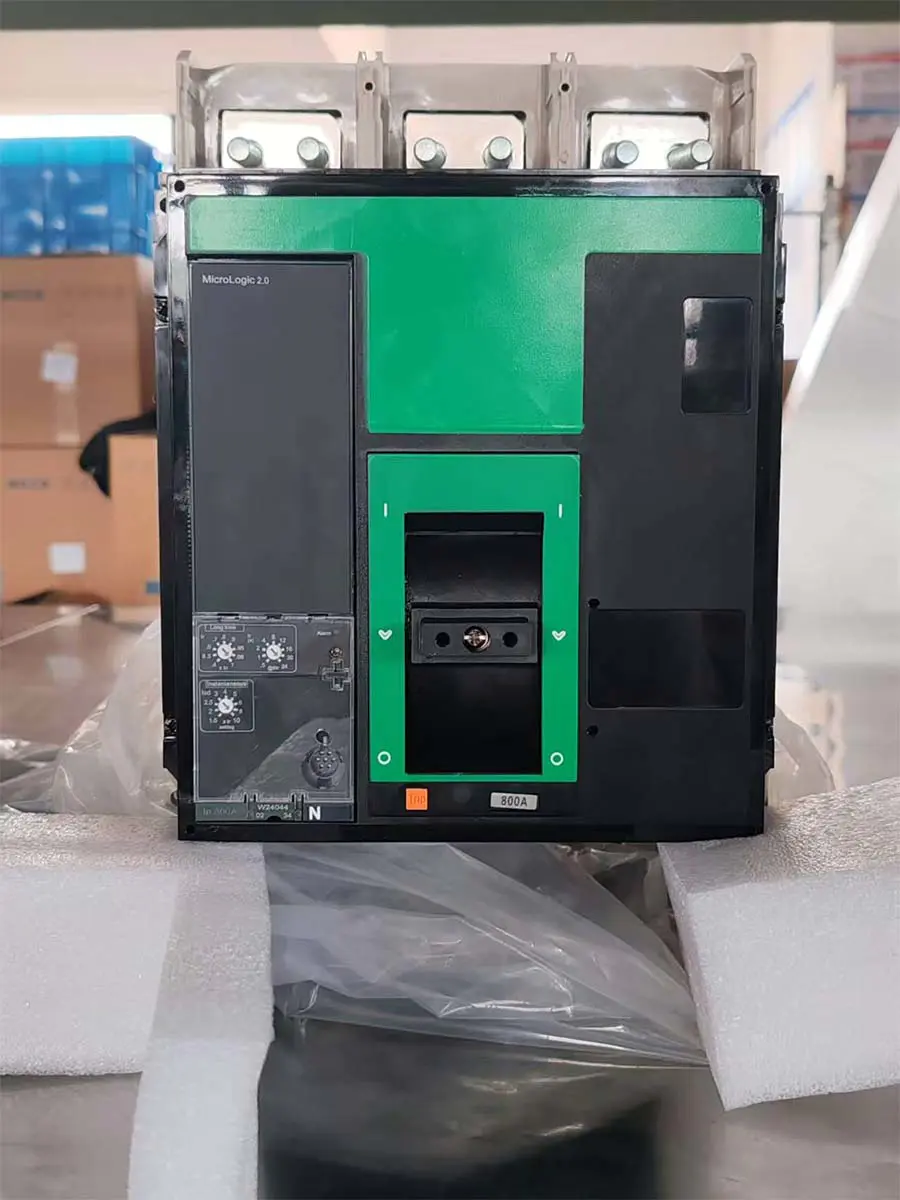

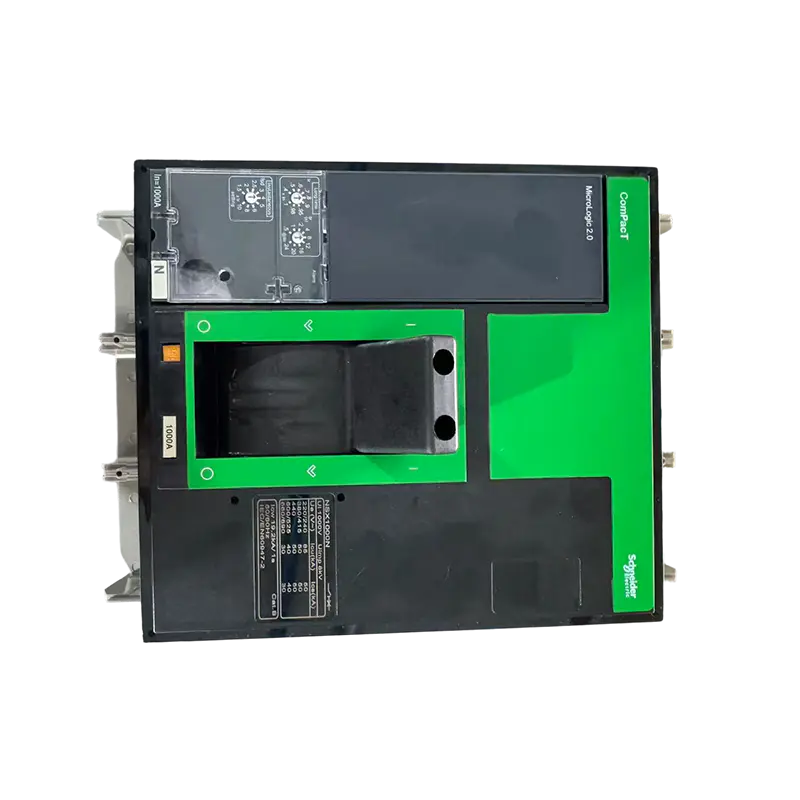

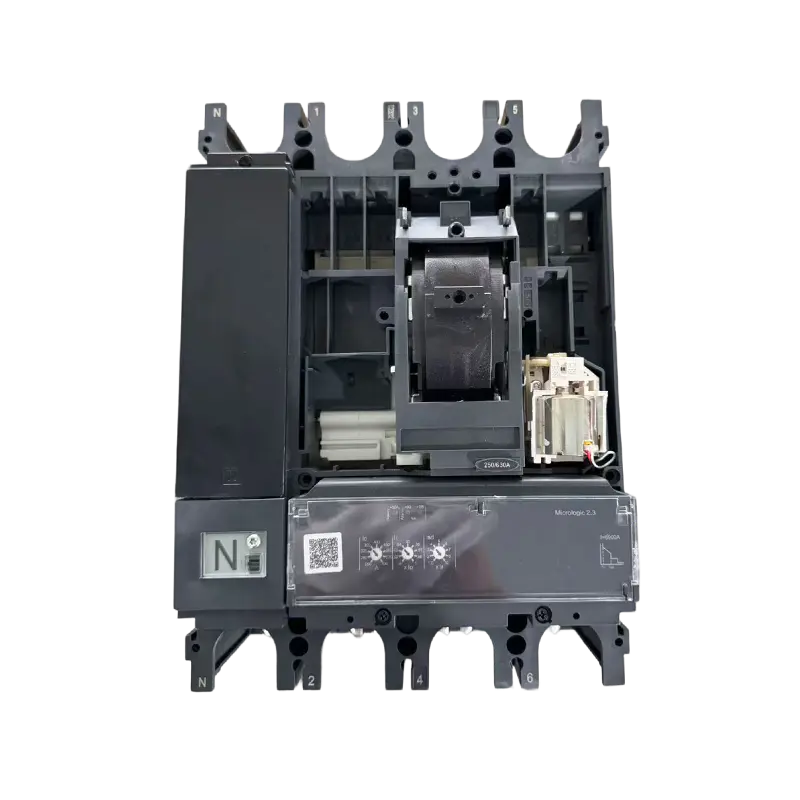

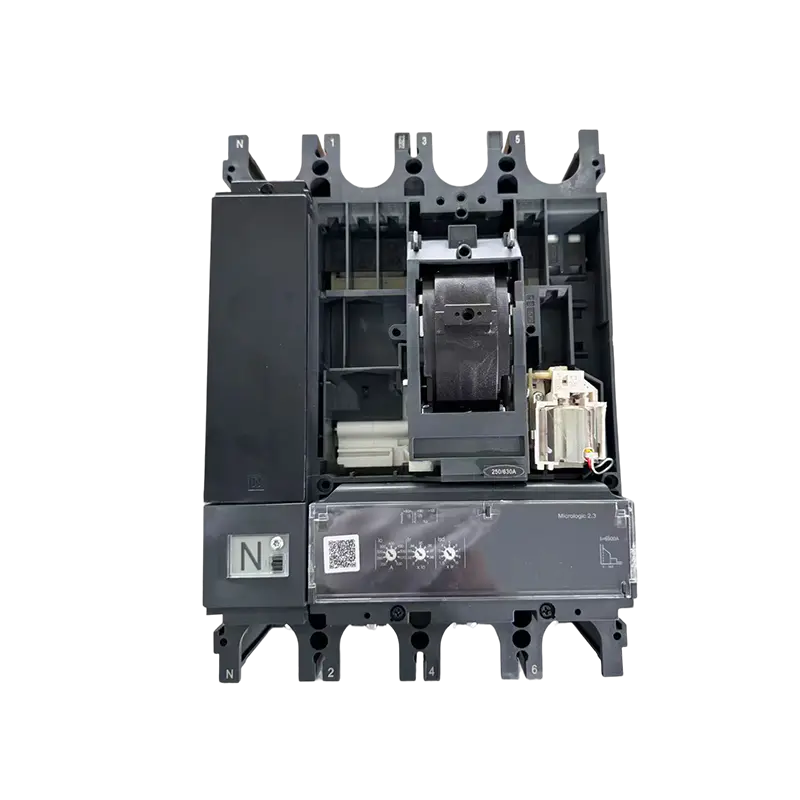

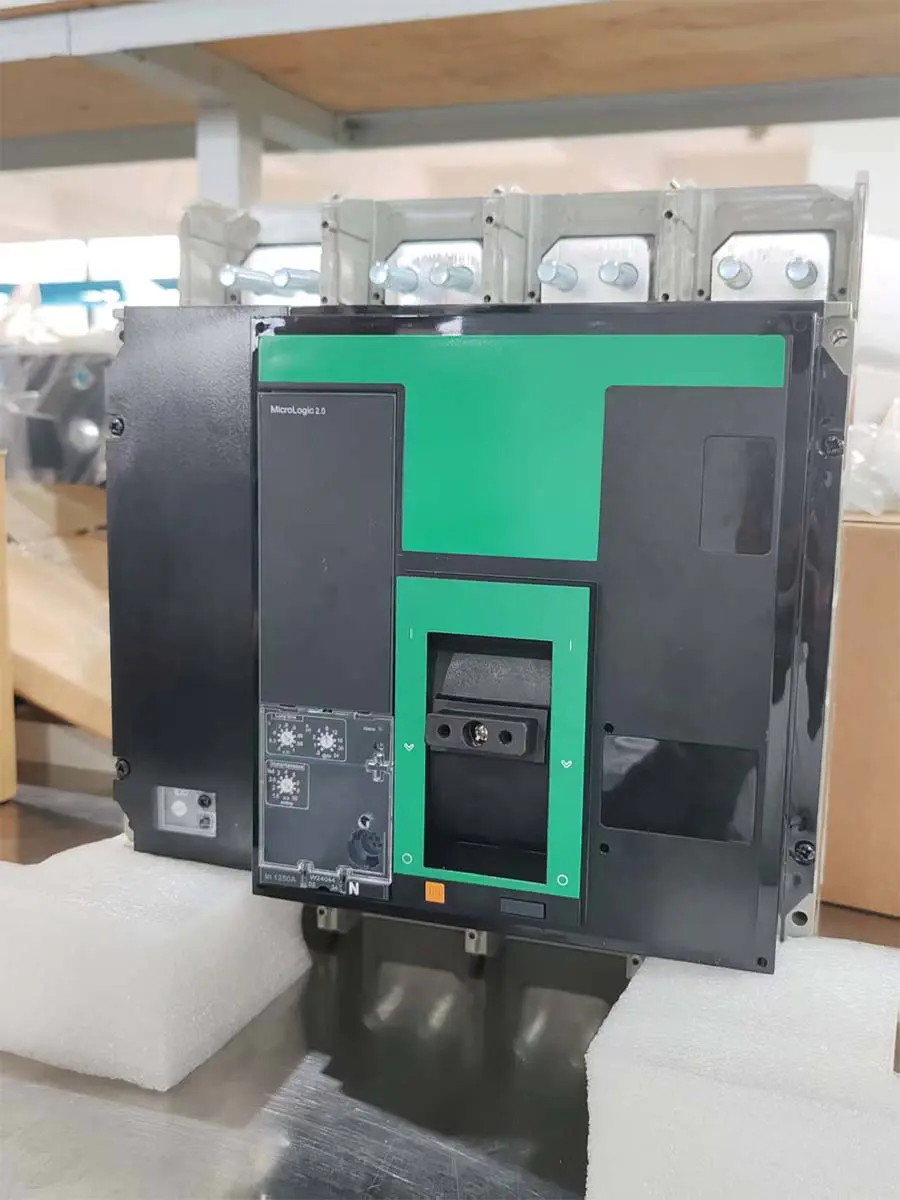

عمده فروشی مدارشکن MT-NSX 3/4P 800A-1600A AC قالبی برای توزیع صنعتی و تجاری
صفحه اصلی / محصولات / مدار شکن کیس قالبی / MCCB سری NSX / مدارشکن MT-NSX 3/4P 800A-1600A AC قالبی برای توزیع صنعتی و تجاری

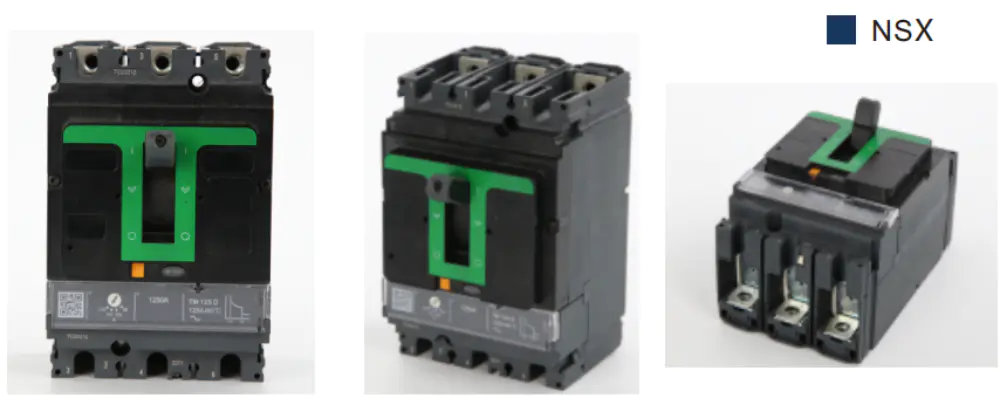

- MT-NSX
- MT-NSX1

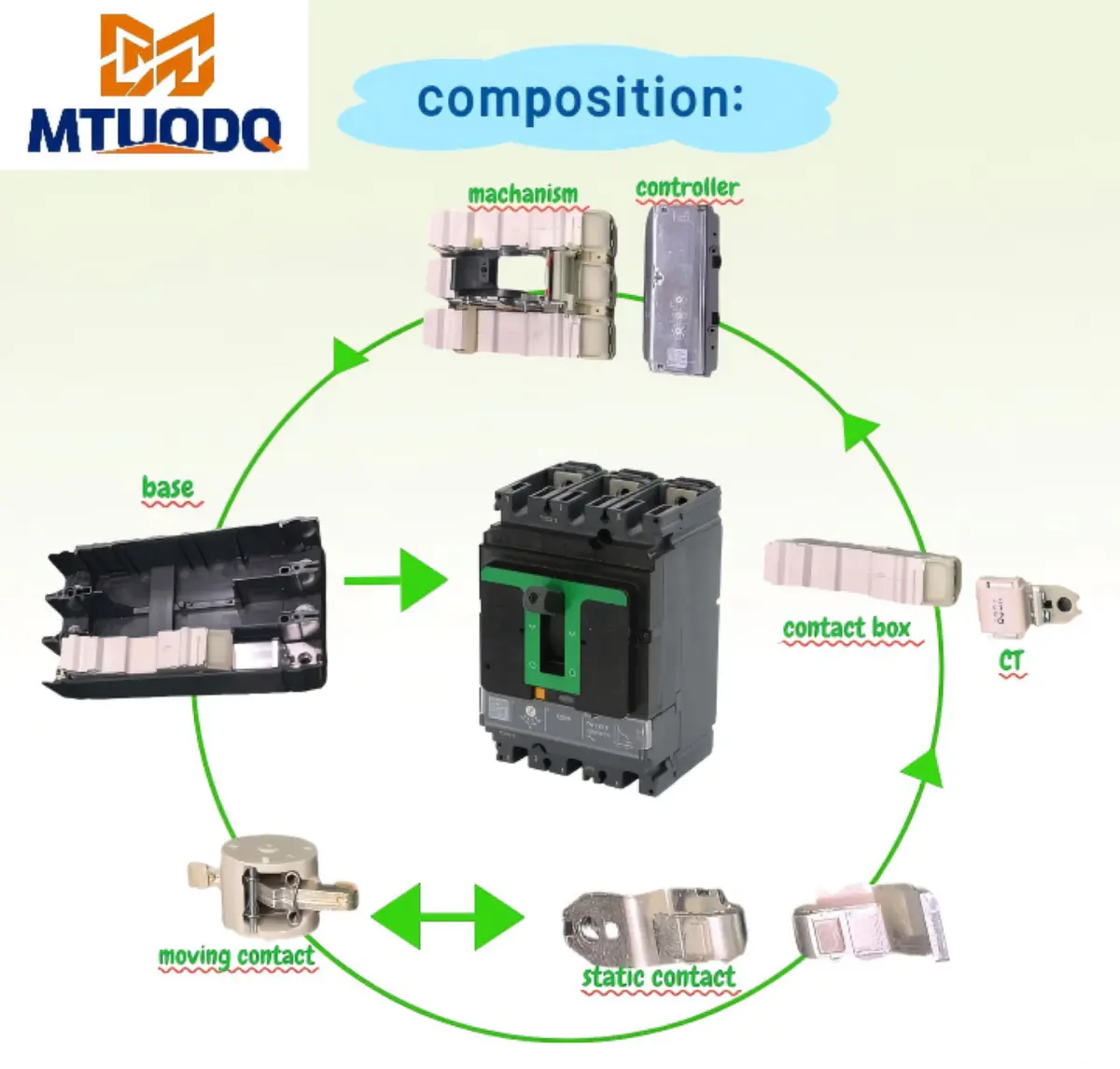

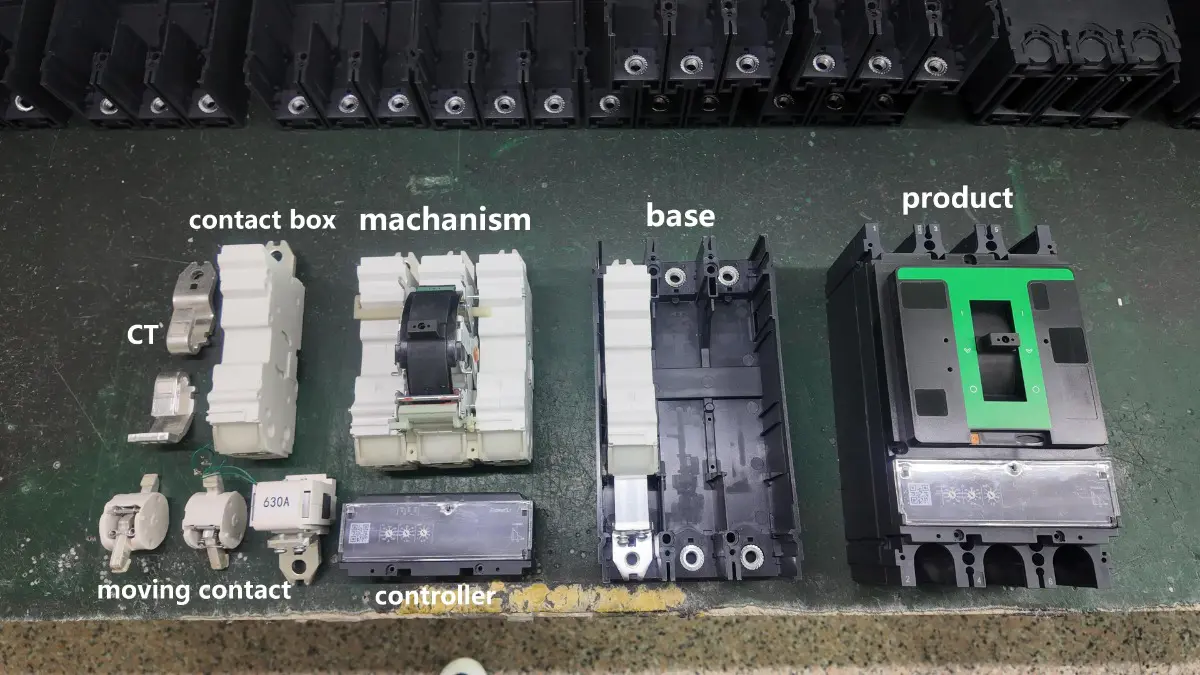

- Composition And Installation
- NSX Accessories And Assembly
- Same Style And Quality MCCB
حفاظت اضافه بار
از اجزای حرارتی (نوارهای دو فلزی) یا دستگاه‌های آزادکننده الکترونیکی برای نظارت بر جریان استفاده کنید.
هنگامی که جریان از مقدار تنظیم شده فراتر می رود و برای مدت زمان معینی ادامه می یابد، عنصر حرارتی در اثر گرما خم می شود (یا واحد الکترونیکی سیگنالی ارسال می کند)، مکانیزم مکانیکی برای قطع مدار و جلوگیری از گرم شدن بیش از حد مدار فعال می شود.
حفاظت از اتصال کوتاه
از طریق رهاسازی الکترومغناطیسی (کویل و هسته آهنی) اجرا می شود.
هنگامی که یک اتصال کوتاه رخ می دهد، جریان بالا آنی یک میدان مغناطیسی قوی ایجاد می کند که آرمیچر را به برخورد با مکانیسم آزادسازی سوق می دهد و به سرعت در عرض میلی ثانیه قطع می شود و جریان خطا را سرکوب می کند.
-
DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-

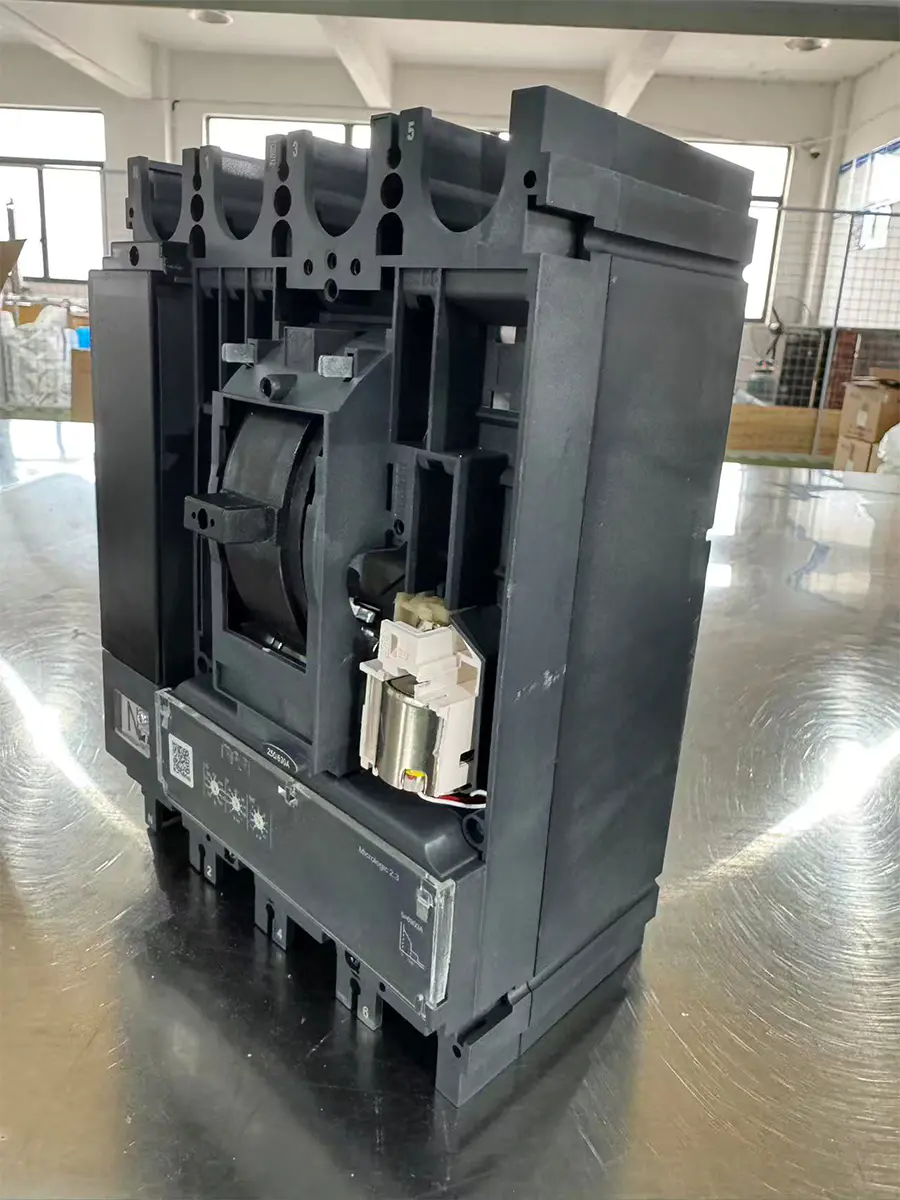

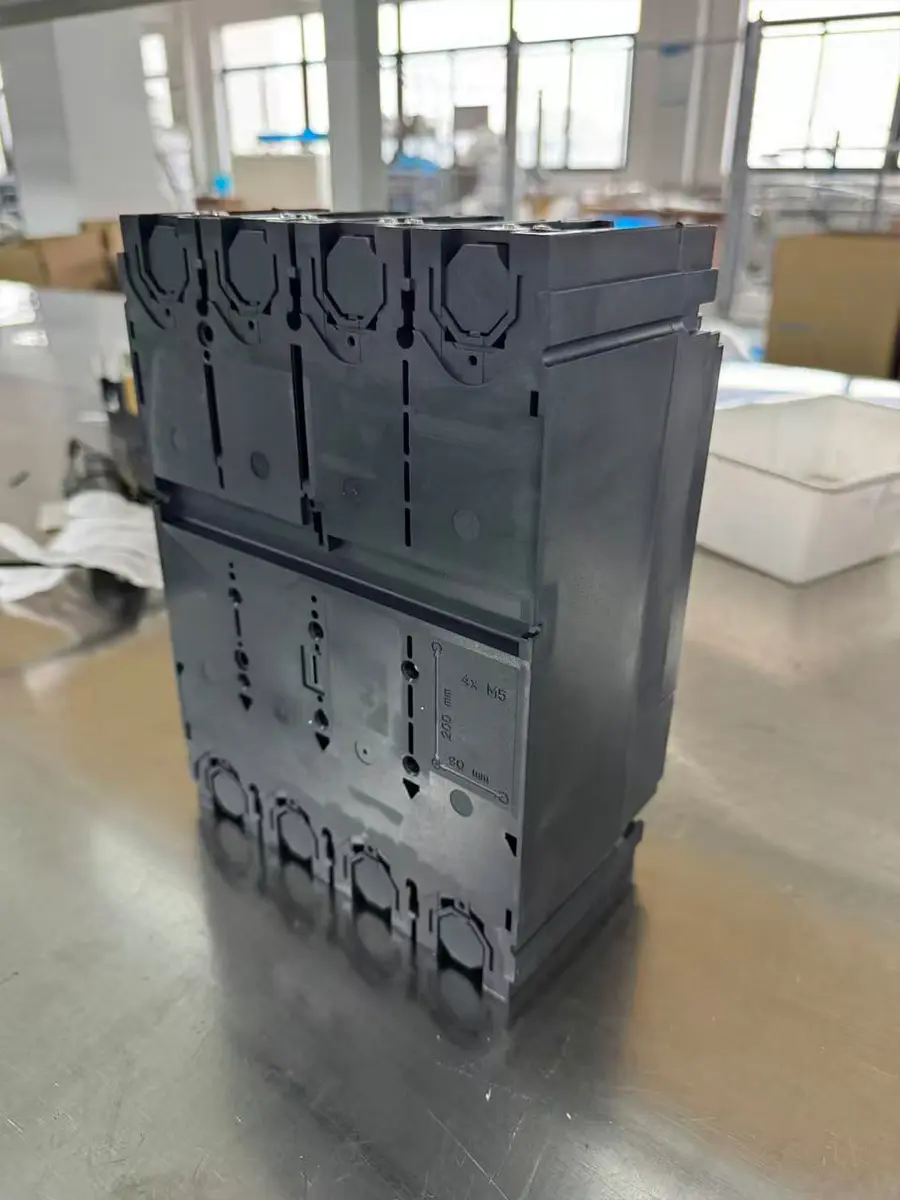

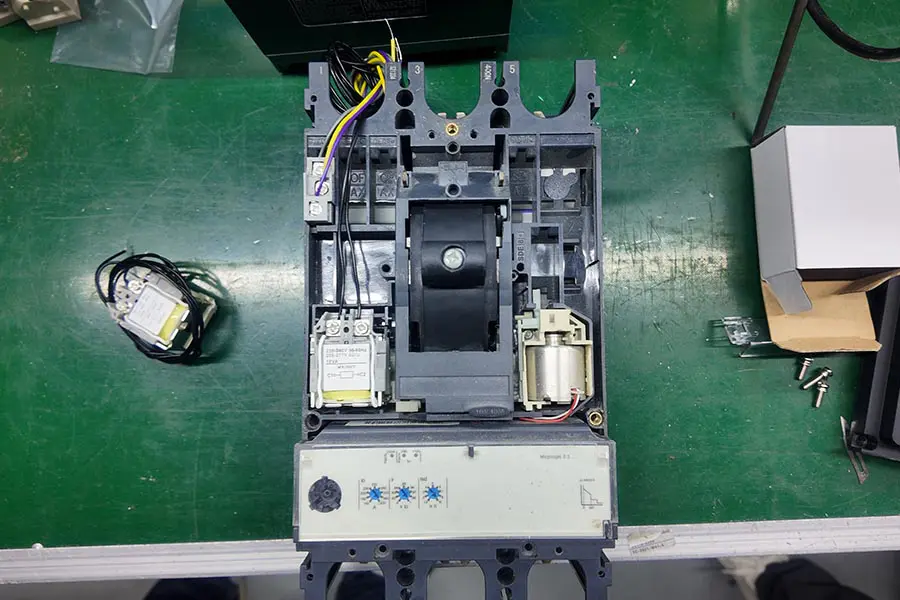

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench

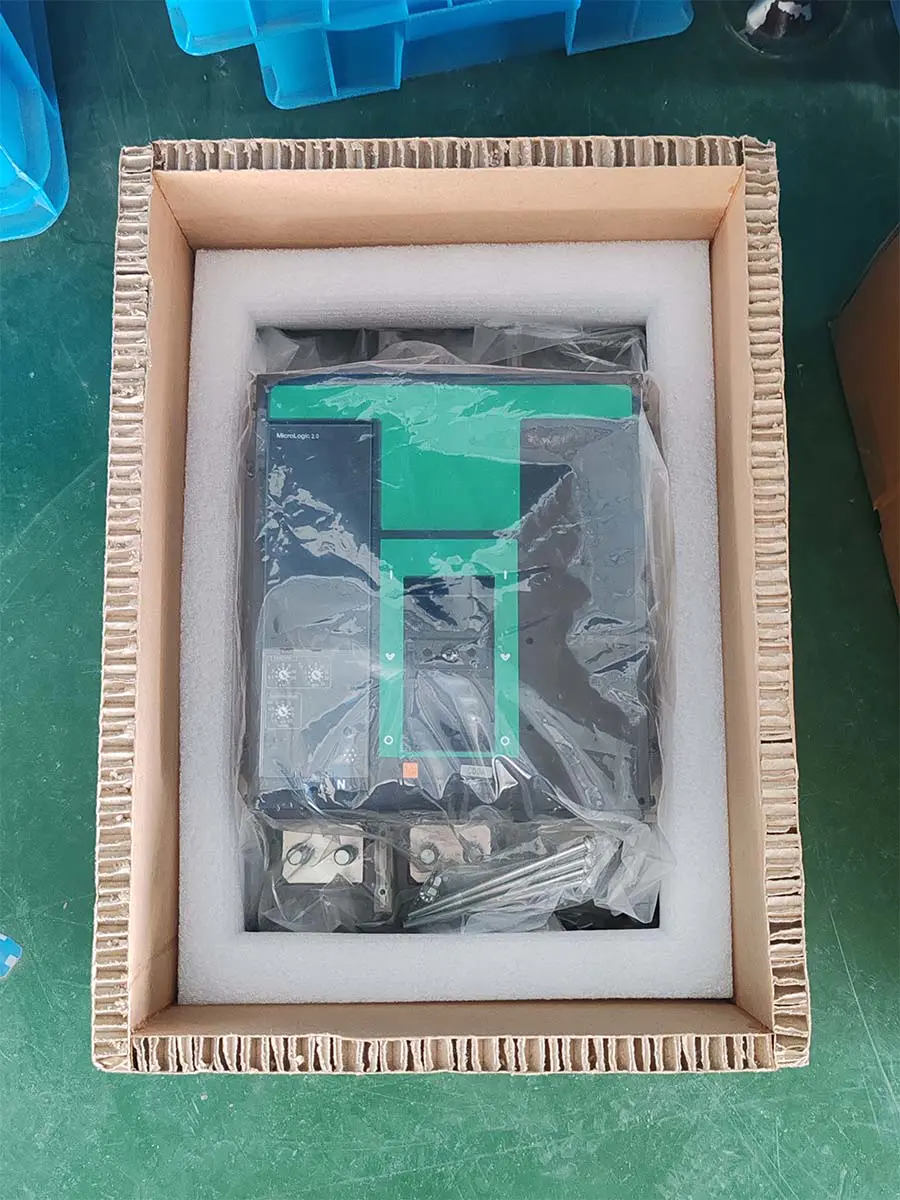

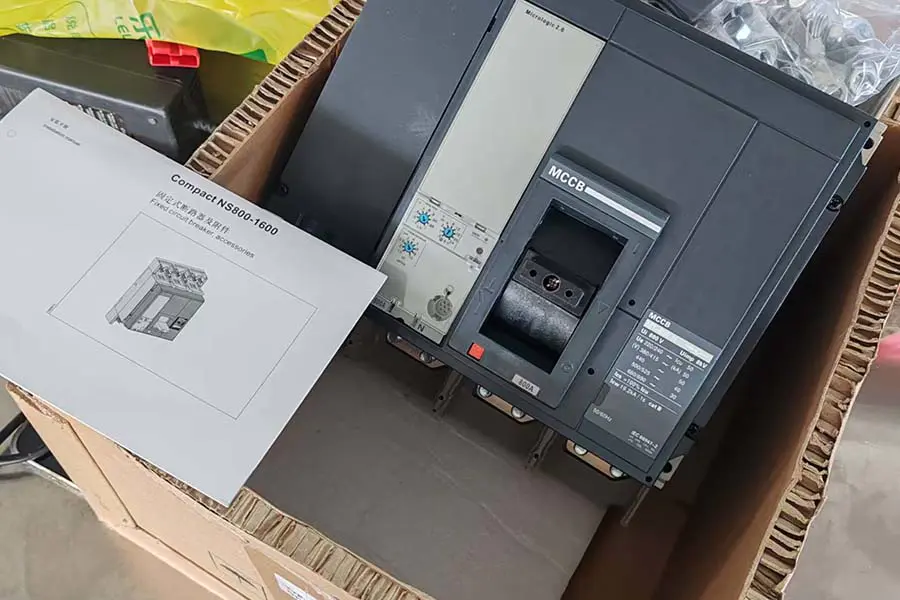

برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| شماره مورد | NSX100-250 | NSX400-630 | |
| تعداد قطب ها | 3P، 4P | ||
| کنترل کنید | دستی | دارای دسته چرخشی مستقیم یا کشیده | |
| اتصالات | ثابت شد | اتصالات جلو | |
| ثابت شد | پلاگین | اتصالات جلو/rear connections | |
| مشخصات الکتریکی (بر اساس IEC60947 و EN60947-2) | |||
| جریان نامی | در (الف) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| ولتاژ عایق نامی | رابط کاربری (V) | 800 | |
| ولتاژ مقاومت در برابر ضربه نامی | Uimp(kV) | 8 | |
| ولتاژ عملیاتی نامی | Ue(V) | AC 50/60Hz,690 | |
| دسته استفاده | A | ||
| شکستن سطوح ظرفیت | F,N,H | ||
| ظرفیت شکست (kA rms) AC 50/60 هرتز 380/415 ولت | ICU | 36، 50، 70 | |
| ظرفیت شکست سرویس (kA rms) AC 50/60 هرتز 380/415 ولت | ICS | 36، 50، 70 | |
| عملکرد عملیات | مکانیکی | 20000 | 10000 |
| برقی | 10000 | 5000 | |
| حفاظت | TMD، میکرولوژیک | ||
| ابزارهای کمکی نشانگر و کنترل | |||
| سوئیچ کمکی | |||
| سیم پیچ MX Shunt | ■ | ||
| سیم پیچ کم ولتاژ MN | ■ | ||
| مدل | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| جریان پوسته | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| ولتاژ کاری نامی | Ue(v) | AC415/550 ولت | ||||
| ولتاژ عایق نامی | رابط کاربری (v) | 690 ولت | ||||
| ولتاژ مقاومت در برابر ضربه نامی | Uimp(kv) | 6 کیلو ولت | ||||
| تعداد قطب ها | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| ظرفیت محدود نامی قطع اتصال کوتاه Icu (kA) o-co | 415 ولت | 30-100 / 7.5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2.5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| ظرفیت قطعی اتصال کوتاه در حال اجرا Ics (kA) | 110-400 ولت | 50% ICU / 25-50% ICU | 50% آی سی یو | 50% آی سی یو / 50%ICU | 100٪ (220-415 ولت) | 100٪ (220-415 ولت) |
| 415-550 ولت | 25% آی سی یو / 25-50% آی سی یو | 50% آی سی یو | 50% آی سی یو / 50%ICU | 50٪ (440 ولت) | 50٪ (440 ولت) | |
| ماندگاری | مکانیکی | 13000 | 13000 | 10000 | 10000 | 10000 |
| برقی | 4000 | 4000 | 5000 | 4000 | 3000 | |
