توضیحات:

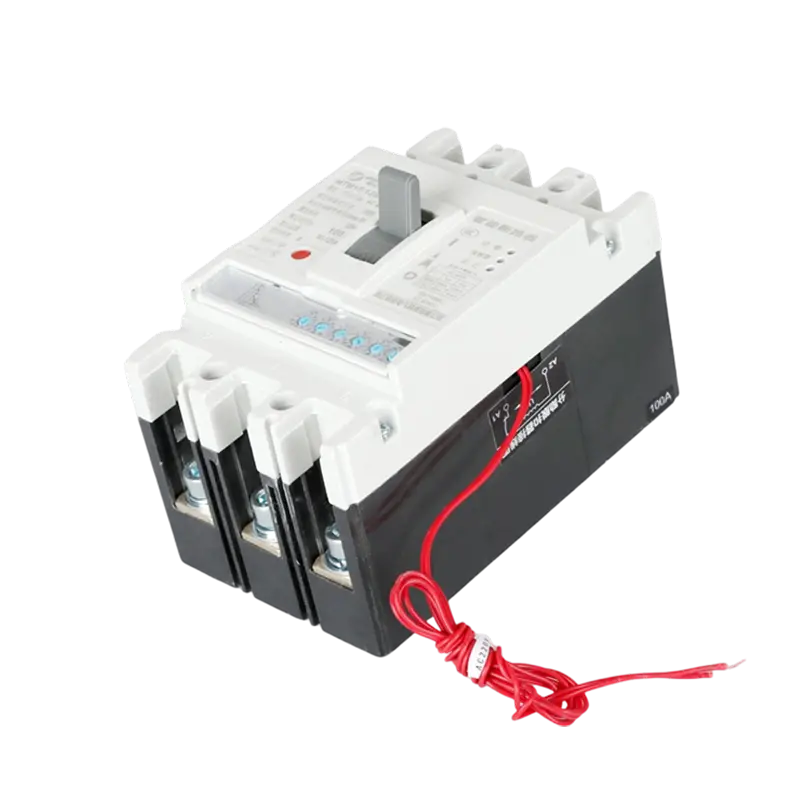

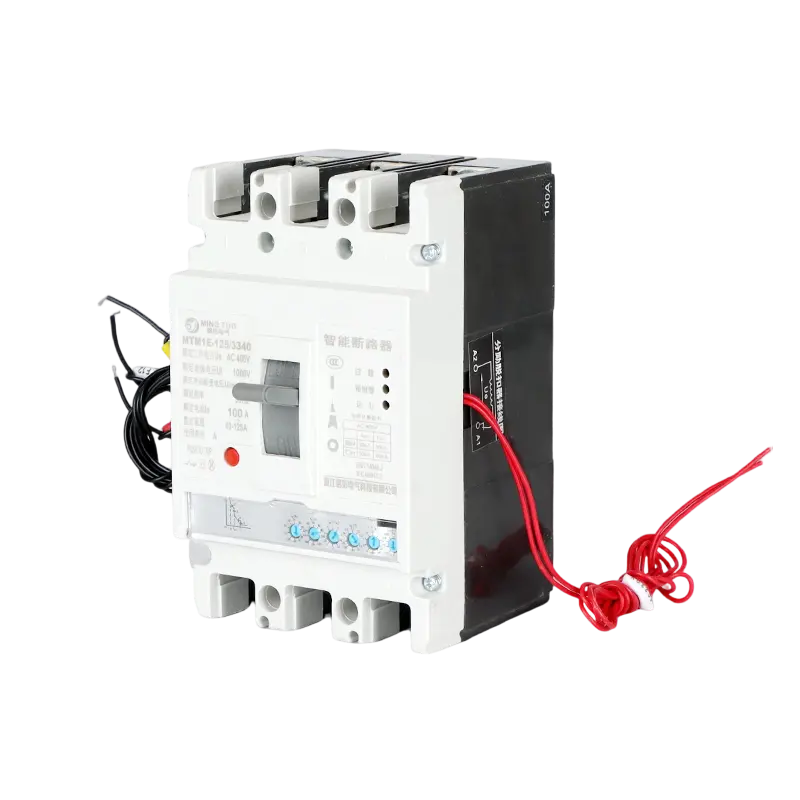

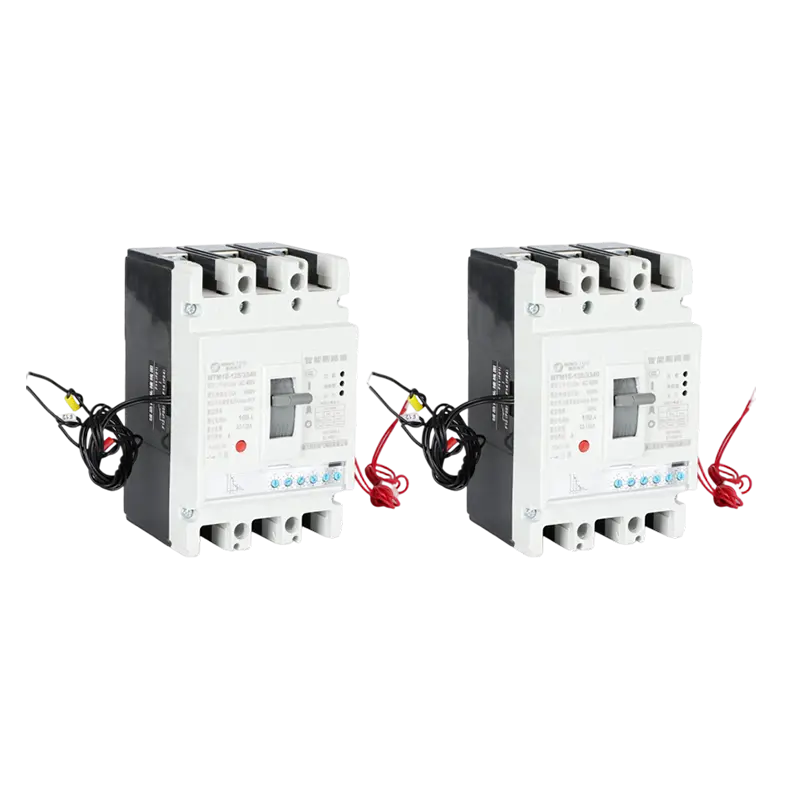

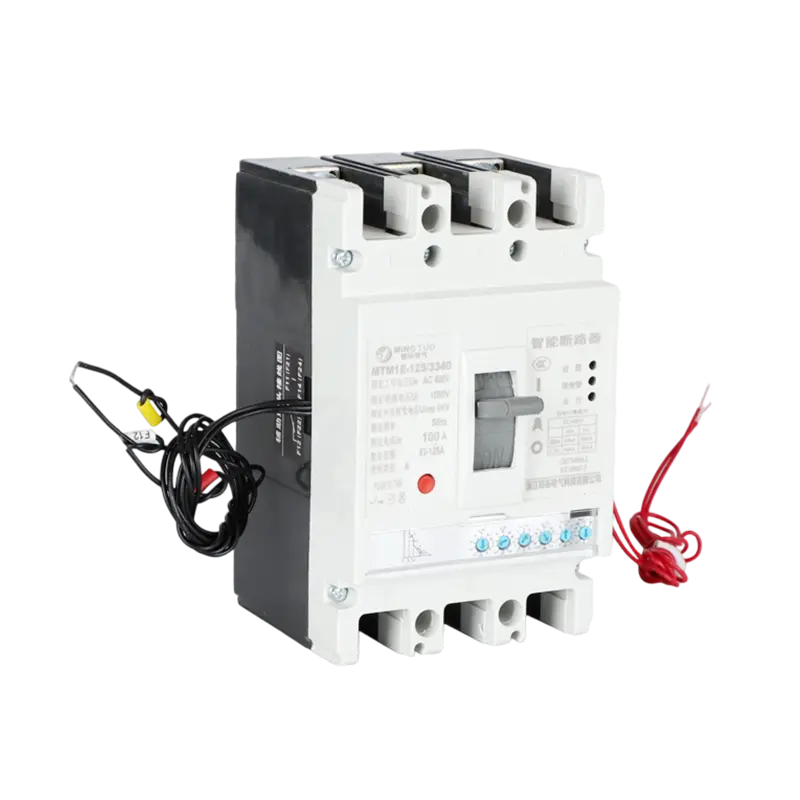

MCCB دیجیتال الکترونیکی MT-M1 نشان دهنده نسل بعدی حفاظت از مدار است که کنترل ریزپردازنده دقیق را با ساختار محفظه قالب گیری مستحکم یکپارچه می کند. این بریکر که برای سیستم های AC 50 هرتز طراحی شده است، حفاظت کاملاً قابل برنامه ریزی در برابر اضافه بار، اتصال کوتاه و شرایط خطای زمین را فراهم می کند، در حالی که نظارت در زمان واقعی و مدیریت هوشمند خطا را ارائه می دهد.
این بریکر که در یک محفظه ترموست با مقاومت بالا قرار گرفته است، ابعاد فشرده را با دوام مکانیکی فوق العاده ترکیب می کند. تجهیزات الکترونیکی پیشرفته آن به اپراتورها اجازه می دهد تا جریان، ولتاژ، مصرف انرژی و تاریخچه خطا را کنترل کنند و تعمیر و نگهداری پیشگیرانه و قابلیت اطمینان سیستم را افزایش می دهد.
| |
برنامه های کاربردی:
MCCB دیجیتال برای سیستم هایی که نیاز به حفاظت پیشرفته، نظارت در زمان واقعی و مدیریت انرژی مبتنی بر داده دارند ایده آل است:
زیرساخت های انرژی حیاتی – مراکز داده، مدارهای پشتیبان بیمارستان، سیستم های برق فرودگاه، حفاظت از توان مؤسسه مالی.
اتوماسیون صنعتی - حفاظت دقیق برای مراکز کنترل موتور، خطوط تولید و ماشین آلات پیچیده.
مدیریت انرژی – سیستم‌های مدیریت ساختمان، تأسیسات انرژی‌های تجدیدپذیر، شبکه‌های هوشمند و مراکز نظارت بر قدرت.
برنامه های تخصصی – حفاظت ترانسفورماتور، سیستم های پشتیبان ژنراتور، قطع کننده های مرکز بار اصلی و مدیریت مدار شبکه ای.
تنظیمات قابل برنامه ریزی آن هماهنگی یکپارچه با دستگاه های پایین دست را امکان پذیر می کند، زمان خرابی را به حداقل می رساند و طول عمر تجهیزات را به حداکثر می رساند، در حالی که رابط های ارتباطی امکان ادغام در سیستم های برق هوشمند مدرن را فراهم می کند.
 |  |
 |  |
 | |
اصل کار: هنگامی که جریان از ترانسفورماتور الکترومغناطیسی عبور می کند، ترانسفورماتور جریان سیگنال جریان را به برد مدار ارسال می کند، که قضاوت می کند که آیا جریان خطا است یا خیر. اگر اینطور باشد، مکانیسم مستقیماً خاموش می شود.

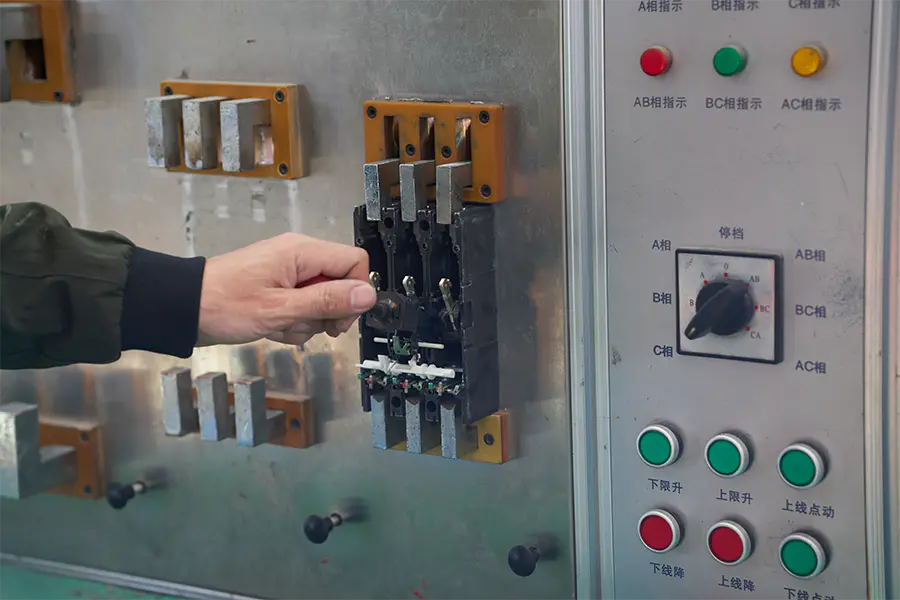

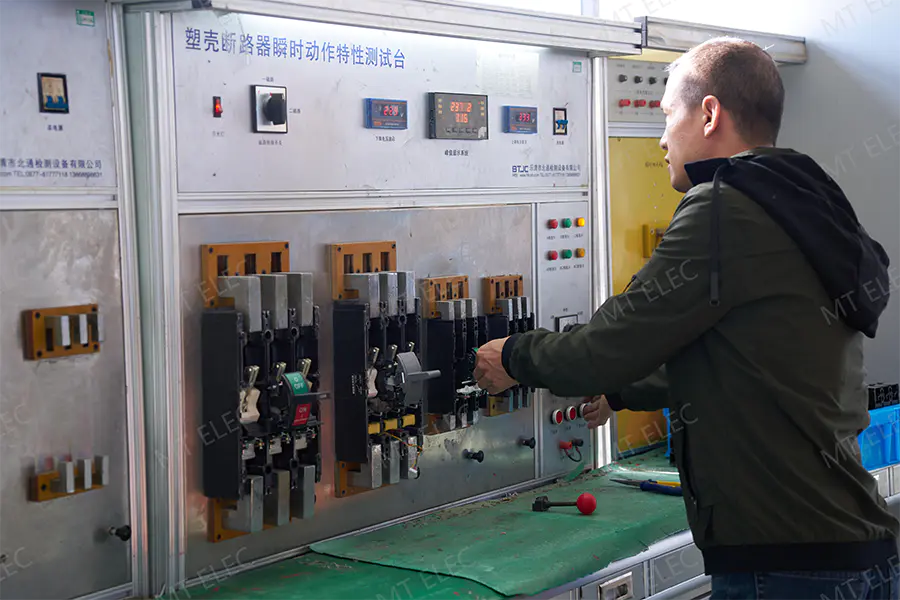

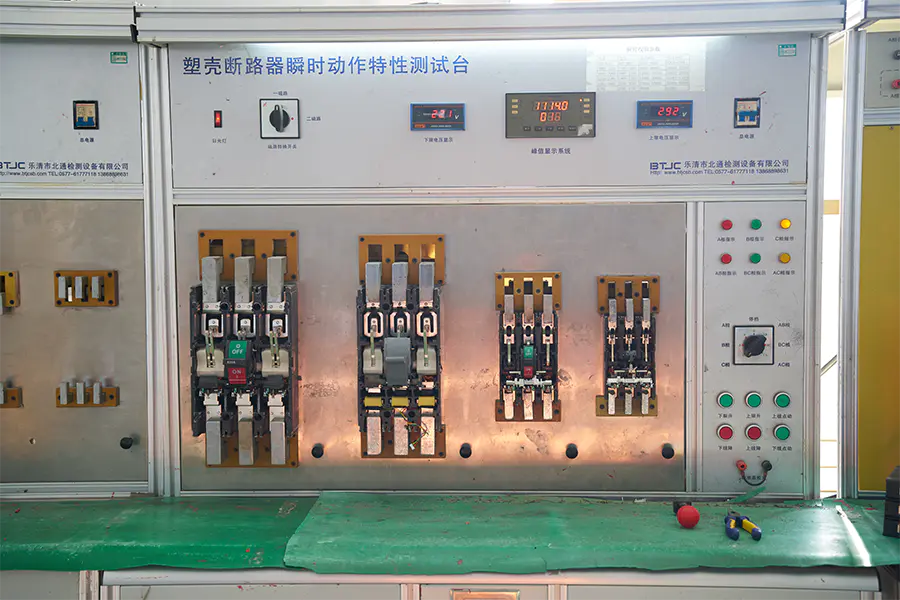

MCCB Instantaneous Test

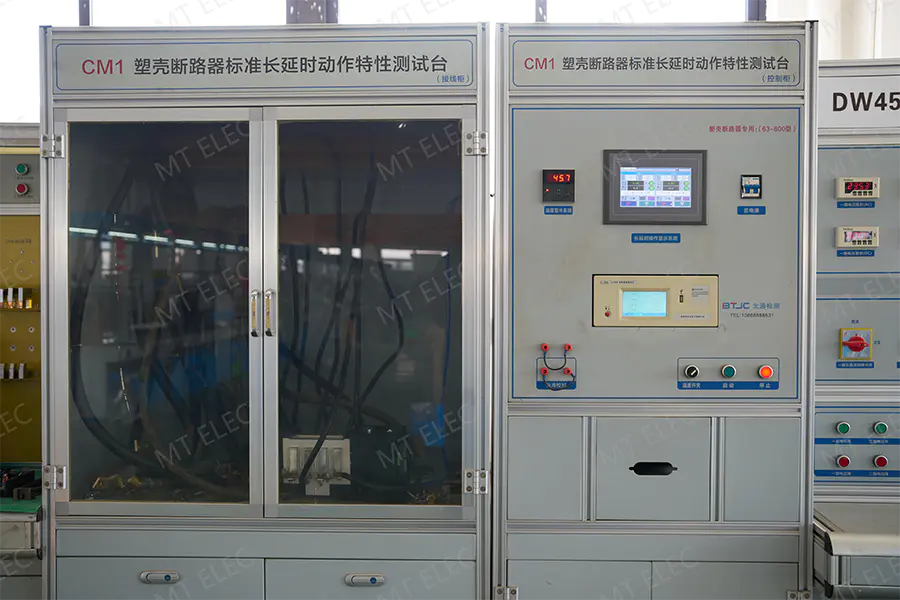

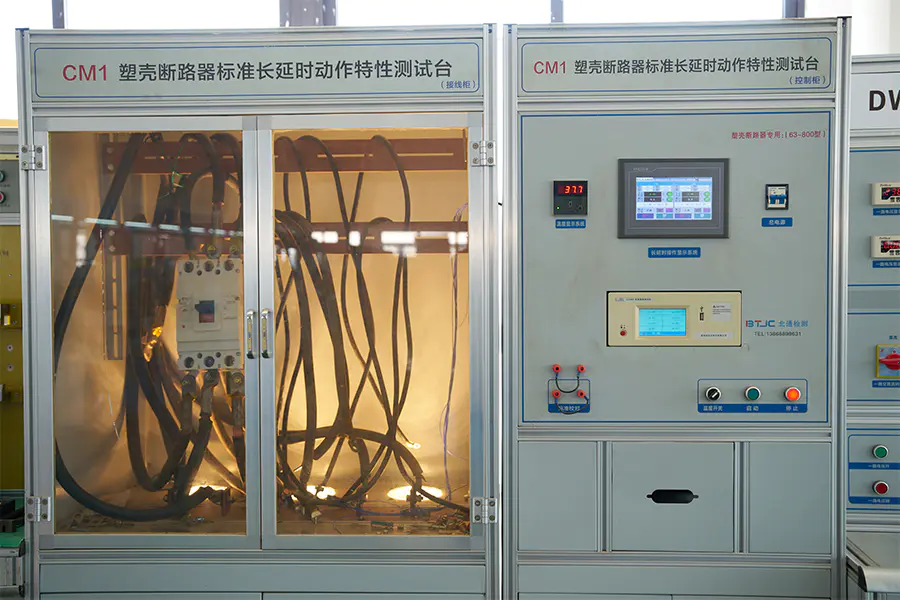

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

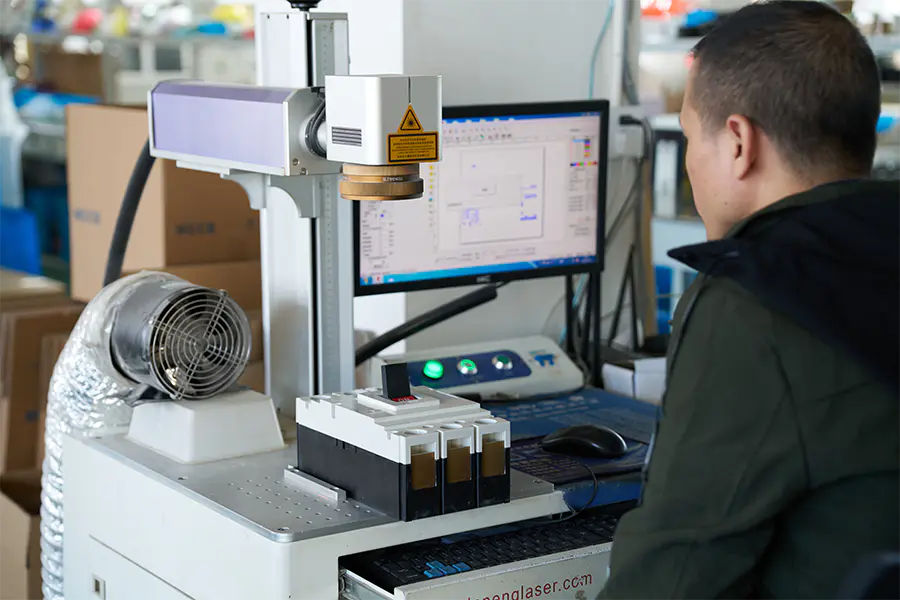

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.

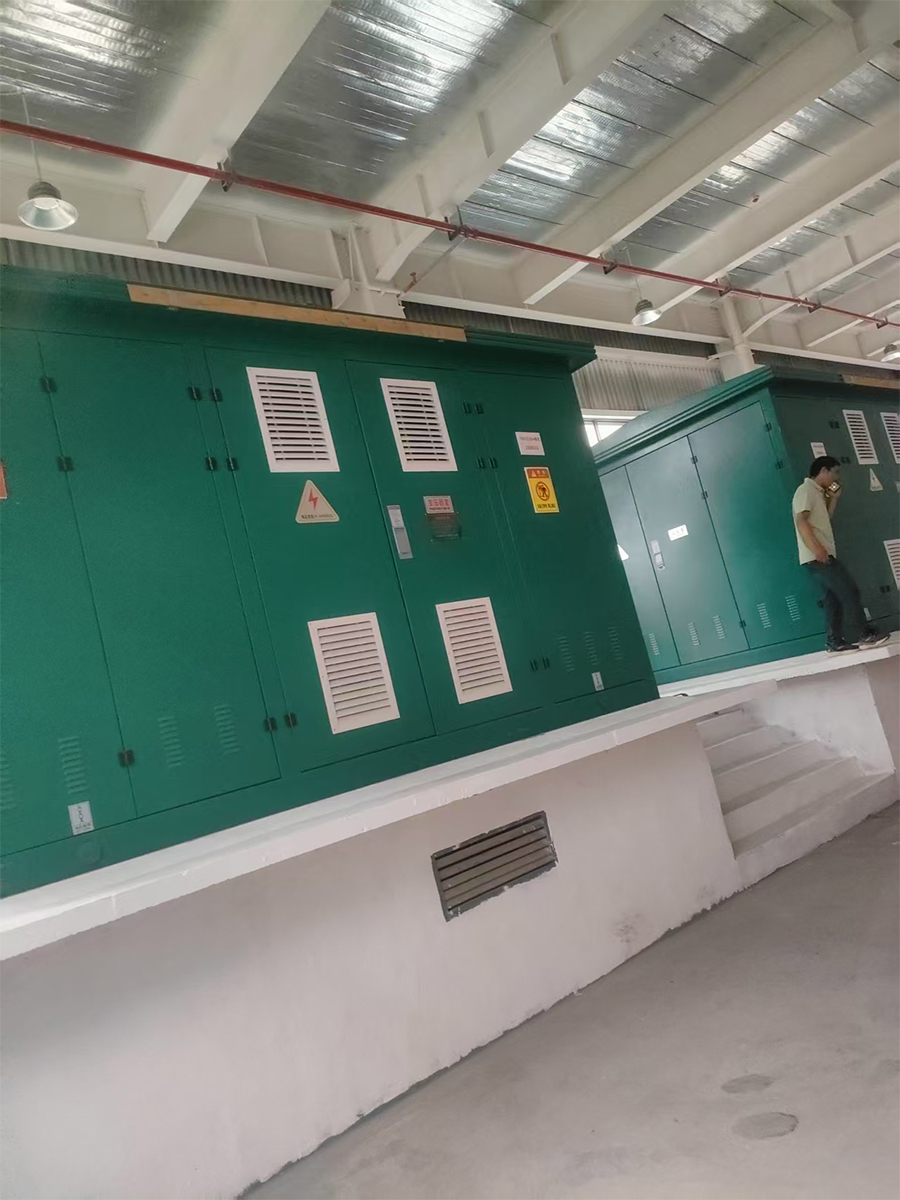

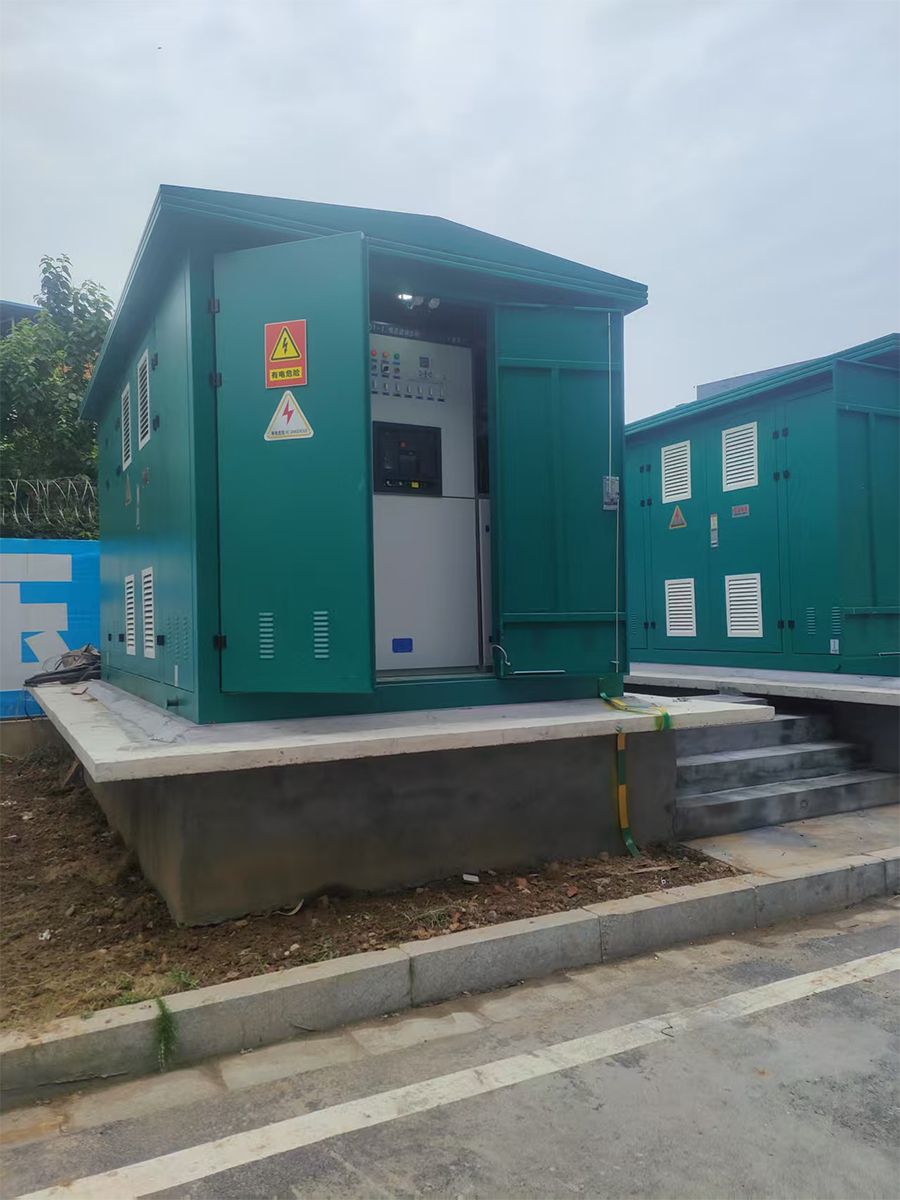

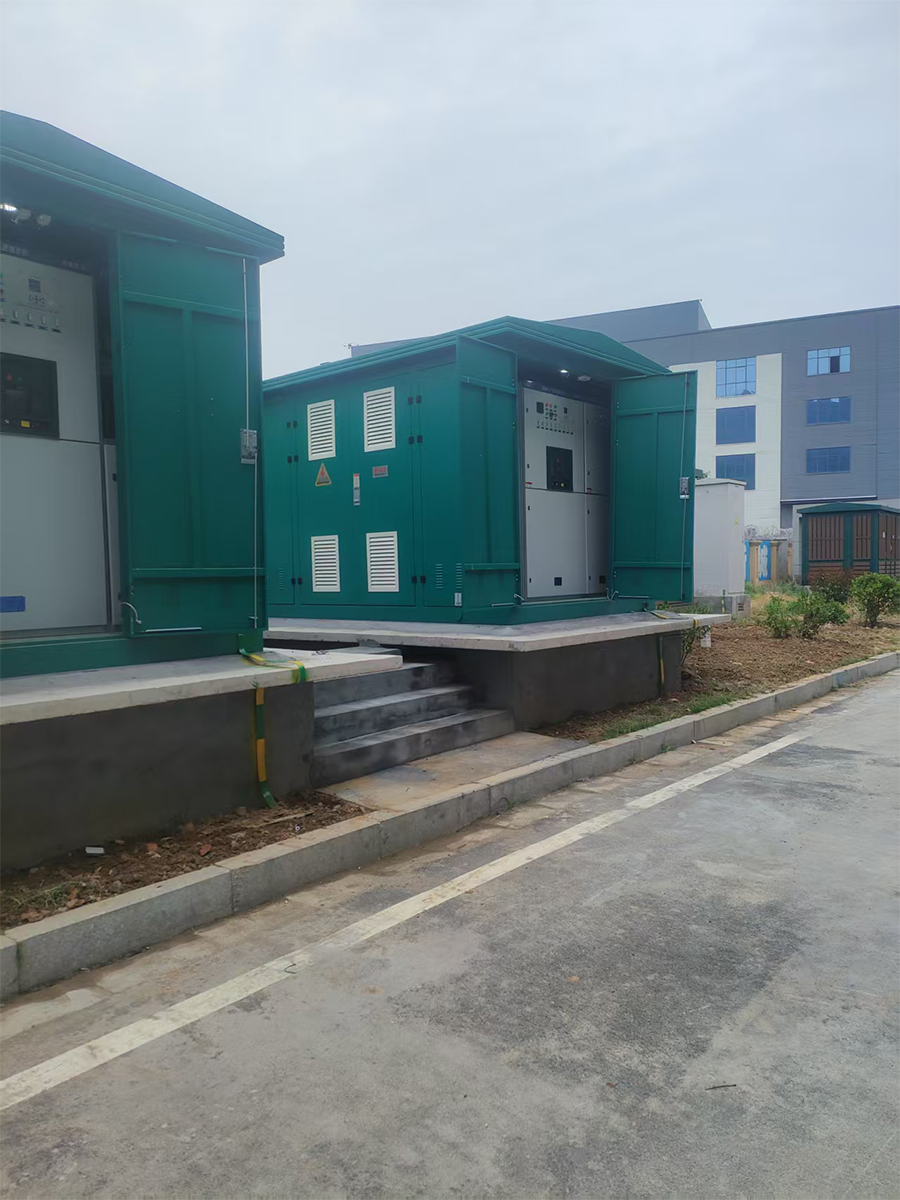

Box-typesubstation ACB VCB MCCB

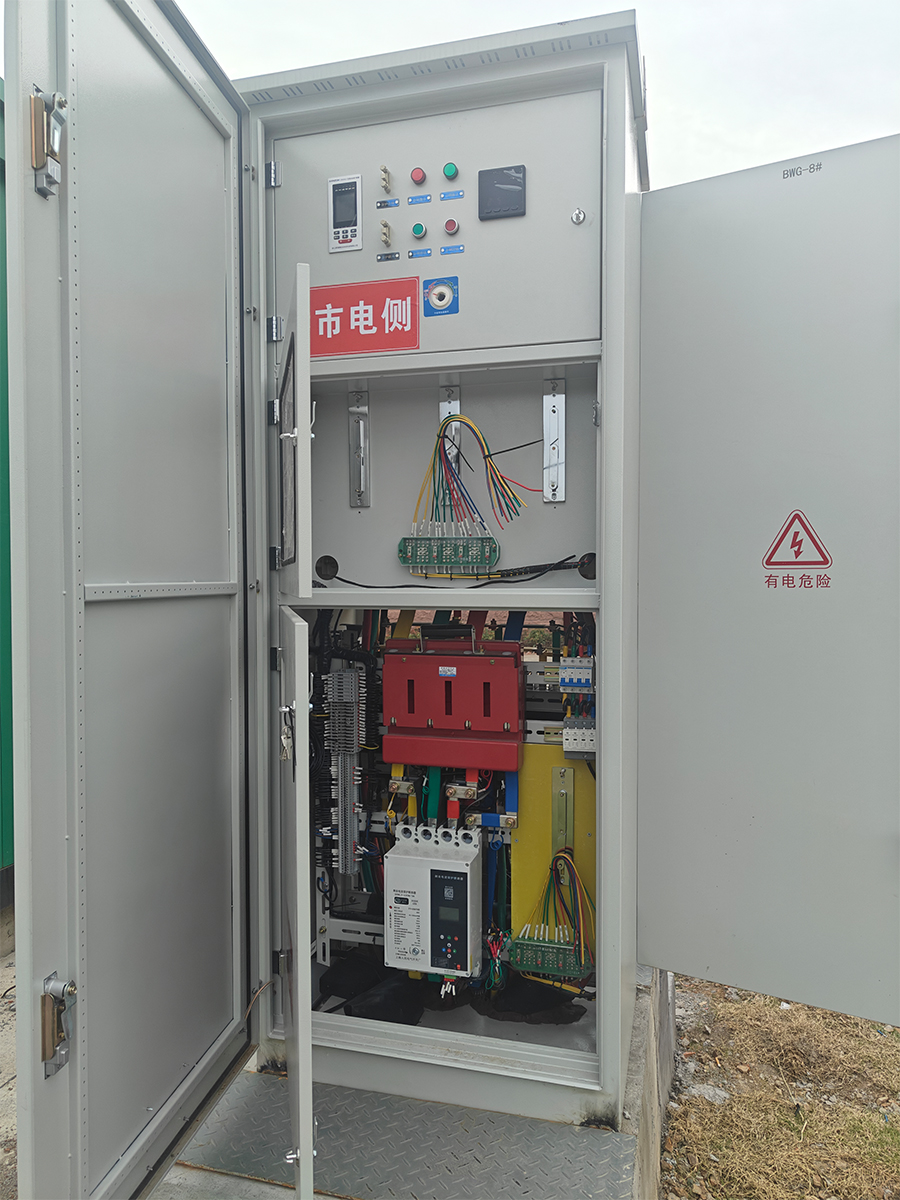

Power transmission successful

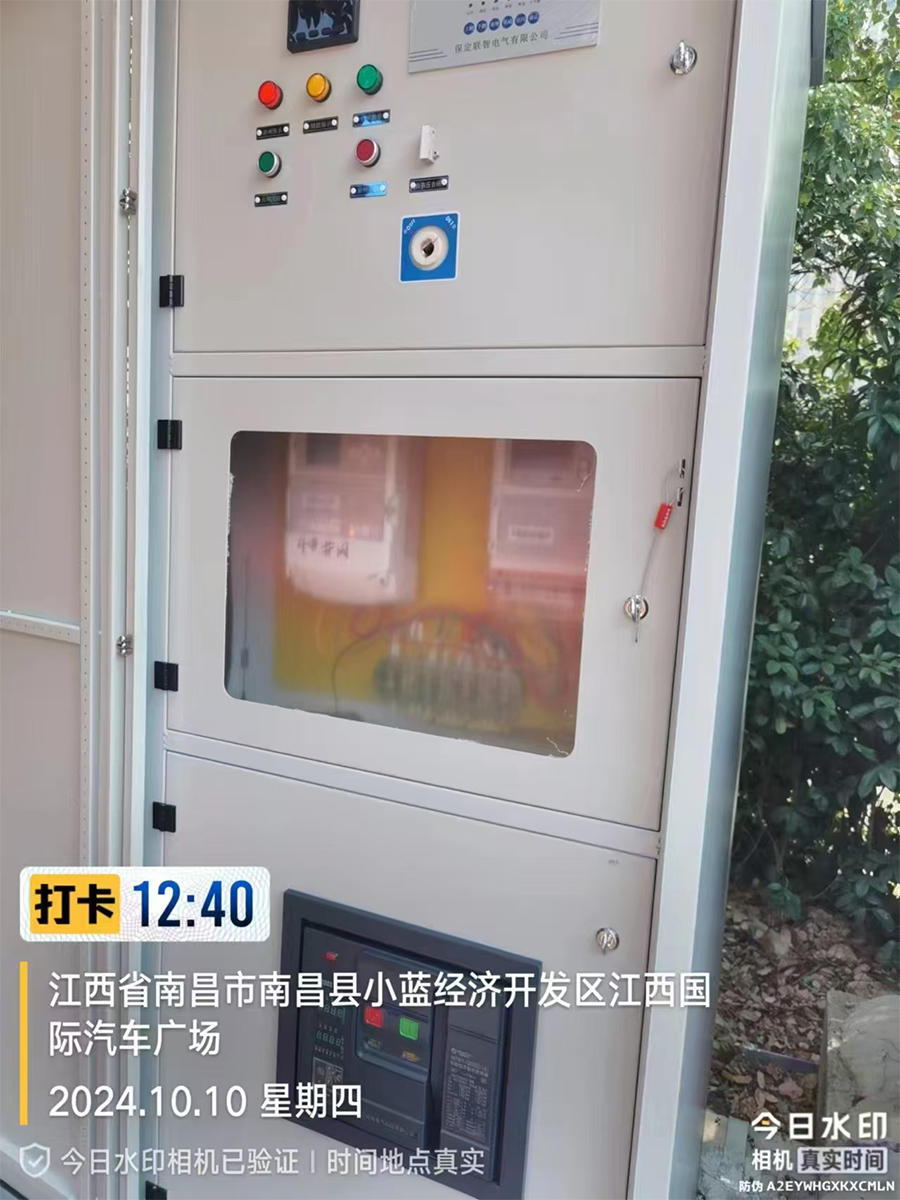

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

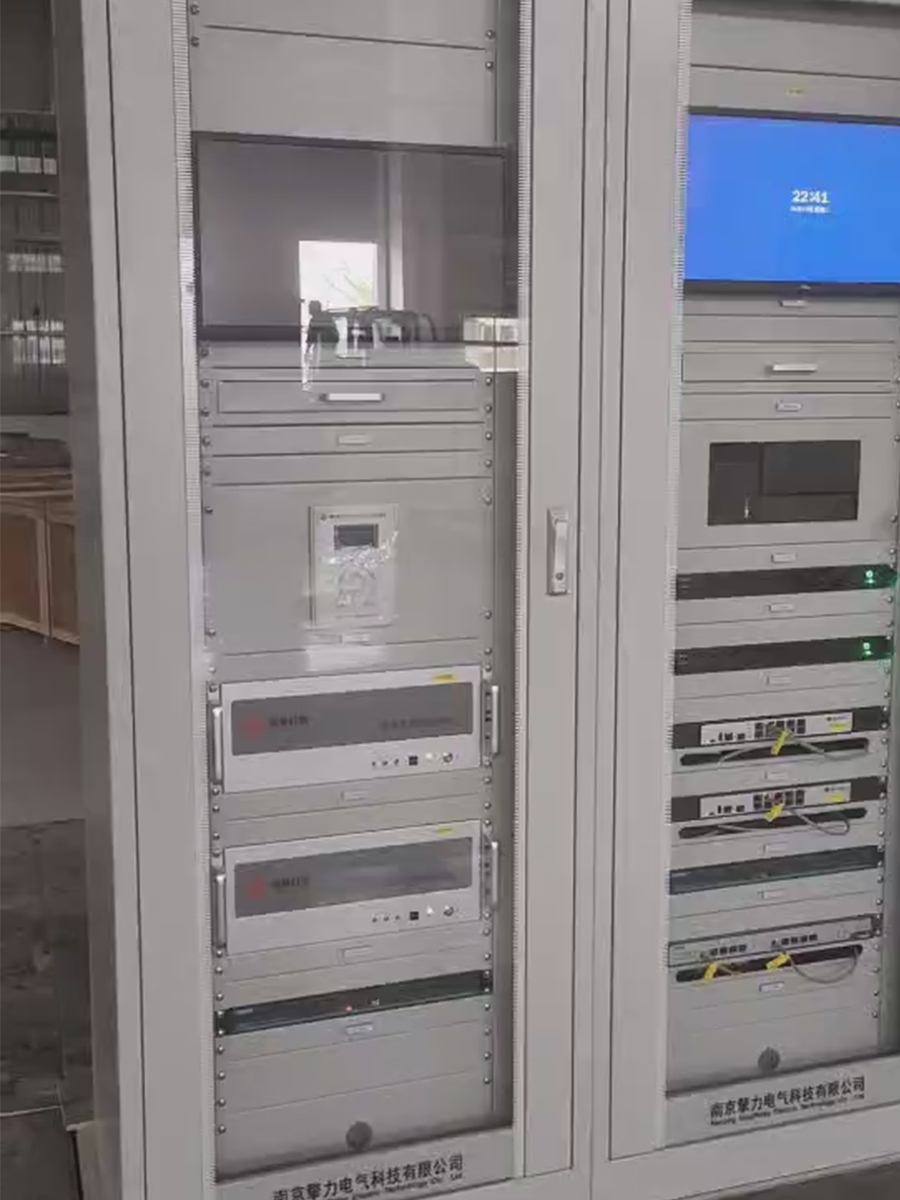

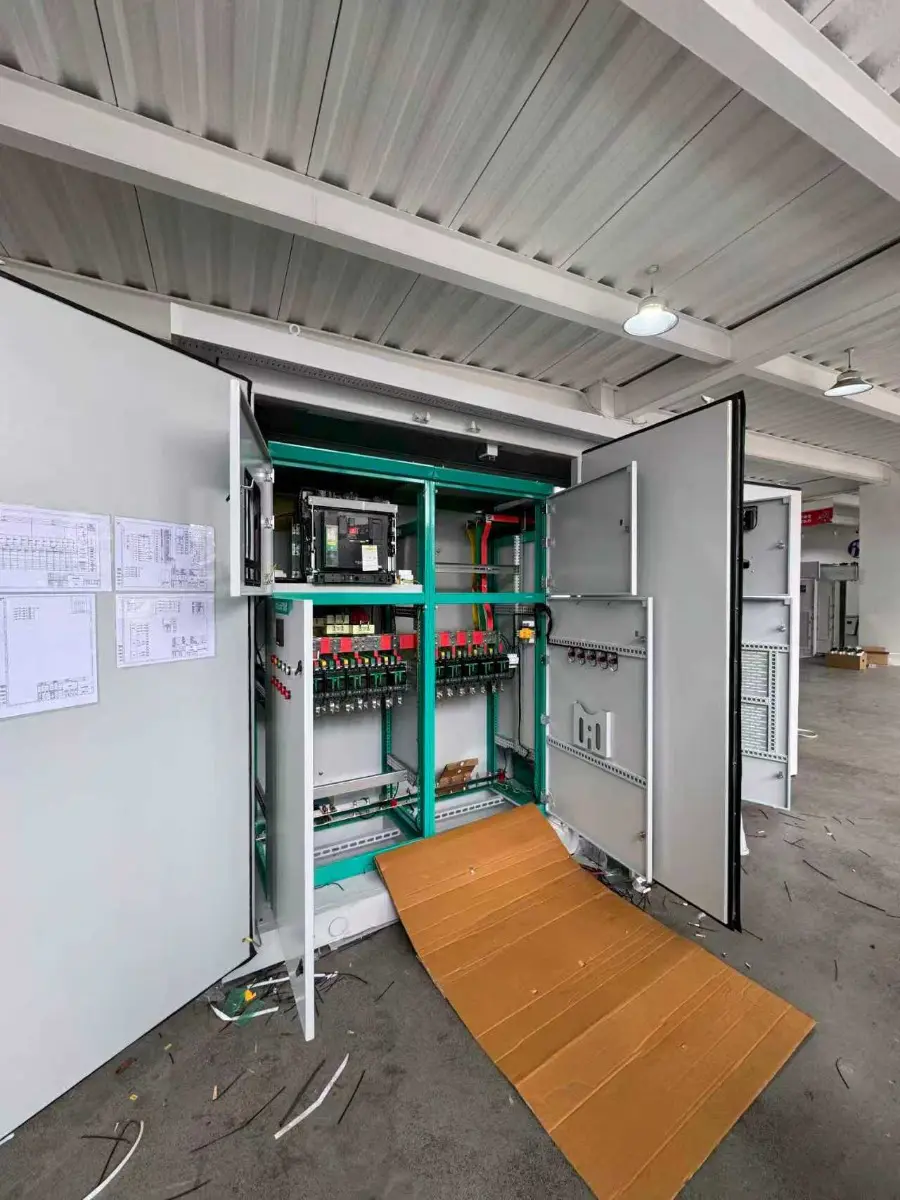

HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

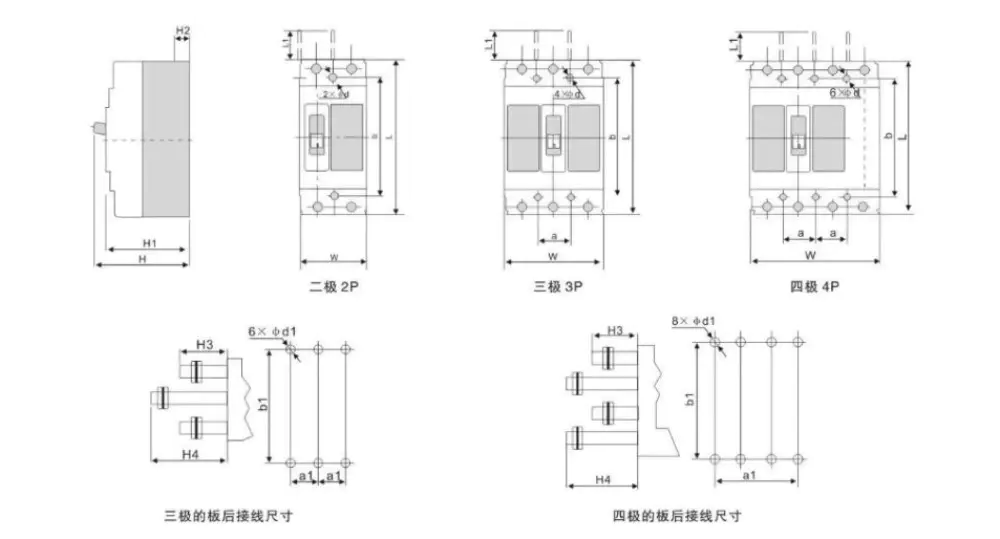

| تایپ کنید | قطب | ابعاد خارجی | ابعاد نصب (میلی متر) | ابعاد اتصال پانل عقب (میلی متر) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅d | a1 | b1 | d1 | H3 | H4 | ||
| MTM1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| MTM1-63M | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| MTM1-125L | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-125M،H | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M،H | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M،H | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | چپ 44 راست 50 | |||||||||||||
| MTM1-630M،H | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M،H | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| تایپ کنید | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm (A) | 63 | 125 | 250 | |||||
| جریان نامی(A） | 10، 16، 20، 25، 32، 40، 50، 63 | 16، 20، 25، 32، 40، 50، 63، 80، 100، 125 | 100، 125، 140، 160، 180، 200، 225، 250 | |||||
| ولتاژ نامی Ue(V) | AC400 | AC400 | AC400 / AC690 | AC400 | AC400 | AC400 / AC690 | AC400 | |
| ولتاژ عایق نامی Ui(V) | AC800 | AC800 | AC800 | |||||
| تعداد قطب ها | 3، 4 | 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 |
| IcukA) اتصال کوتاه حد نامی شکستن سطح ظرفیت | L | M | S | L | M | S | L | M |
| IcukA) اتصال کوتاه حد نامی ظرفیت شکستن | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| ICS (kA) ظرفیت نامی قطع اتصال کوتاه | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| مدار کوتاه نامی ظرفیت شکستن | 4500 | 3000 | 2500 | |||||
| عمر عملیات (چرخه) | 8500 | 7000 | 6500 | |||||
| فاصله قوس (mm) | 0<50 | 0<50 | < 50 | |||||
| ابعاد |  |  |  | |||||
| اندازه نصب |  |  |  | |||||
مدارشکن MT-NSX 3/4P 800A-1600A AC قالبی برای توزیع صنعتی و تجاری
مدار شکن MT-NSX 3/4P 100A-630A AC برای توزیع صنعتی و تجاری

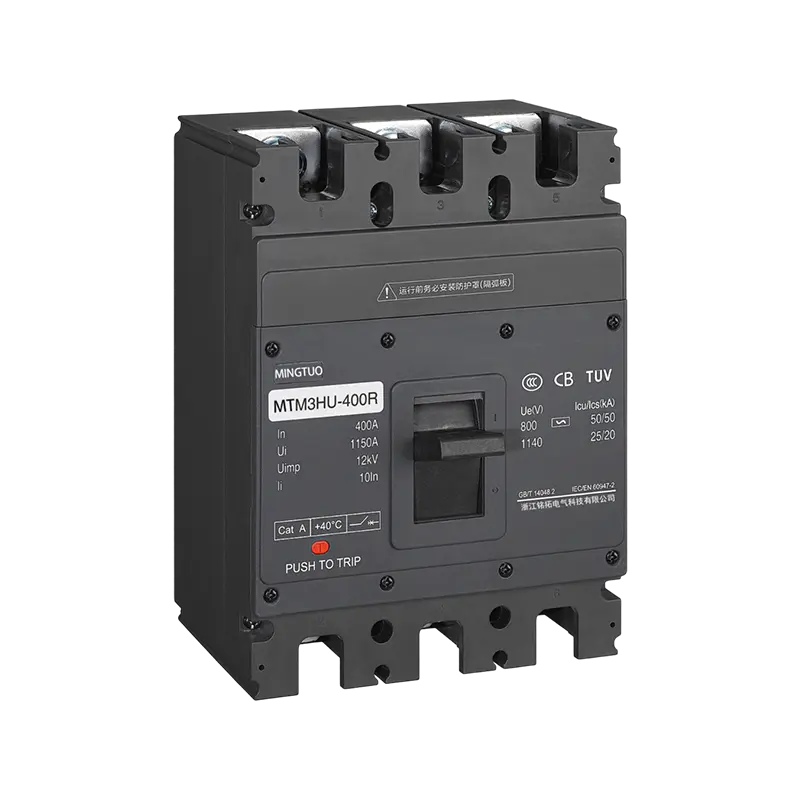

مدار شکن خورشیدی PV DC MCCB 1000V 630A برای محافظت از پنل
مدارشکن MT-M1 3/4P AC قالبگیری شده، 63A–1600A، حفاظت الکتریکی قابل اعتماد

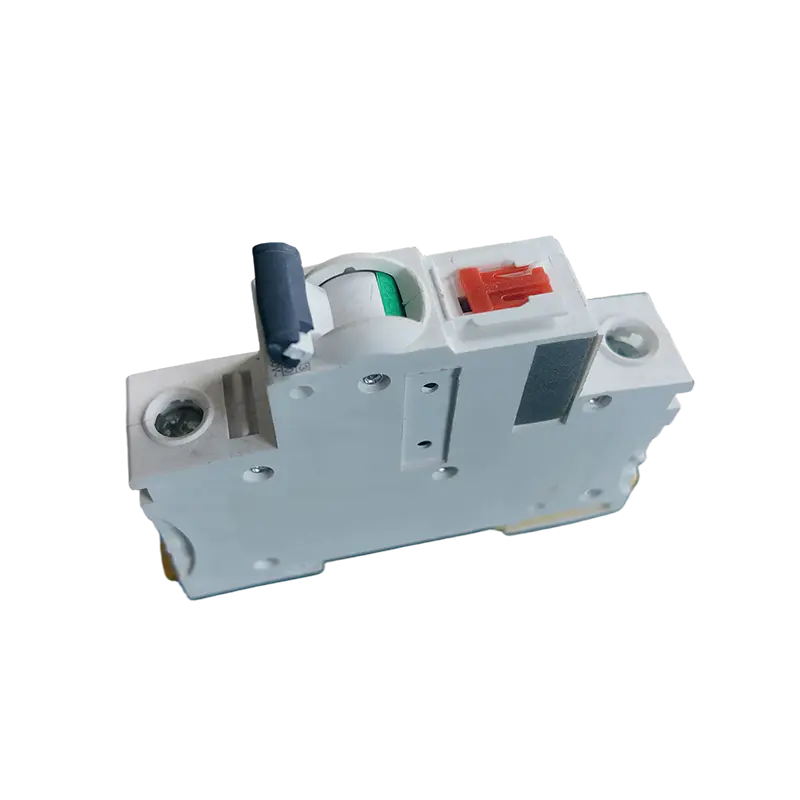

MCB 1P 63-125A
