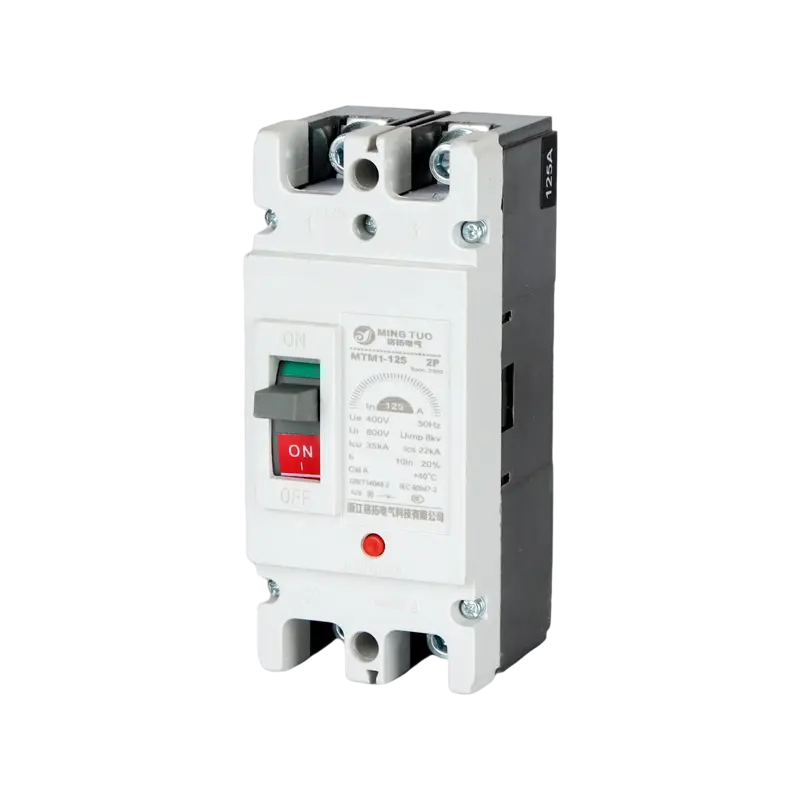

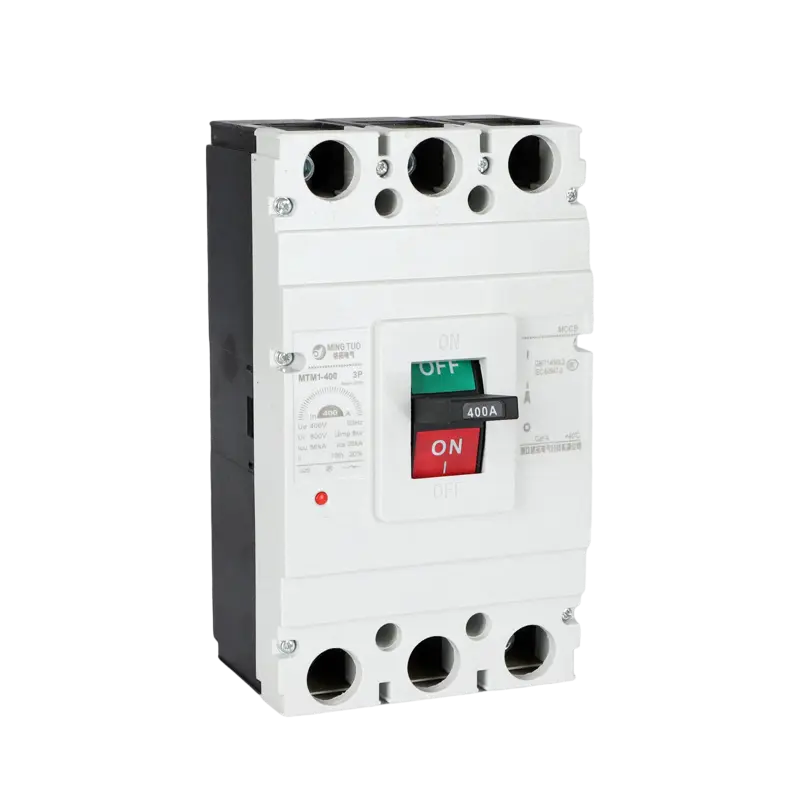

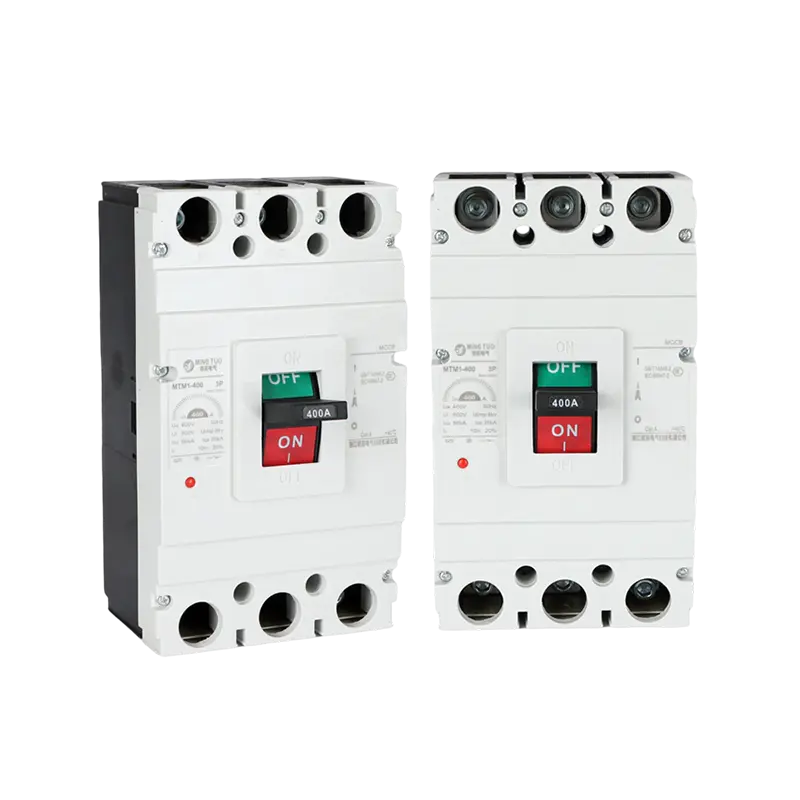

عمده فروشی مدارشکن MT-M1 3/4P AC قالبگیری شده، 63A–1600A، حفاظت الکتریکی قابل اعتماد
صفحه اصلی / محصولات / مدار شکن کیس قالبی / MCCB سری MTM1 / مدارشکن MT-M1 3/4P AC قالبگیری شده، 63A–1600A، حفاظت الکتریکی قابل اعتماد
اصل کار: اصل کار MCCB های سری MT-M1 نظارت بر جریان مدار است و در صورت اضافه بار، اتصال کوتاه یا خطای زمین، مکانیزم را برای قطع سریع مدار به طور خودکار تعیین و فعال می کند. همچنین قوس را از طریق یک سیستم خاموش کننده قوس خاموش می کند و در نتیجه به طور قابل اعتمادی خطا را قطع می کند و از مدار و تجهیزات محافظت می کند.
-

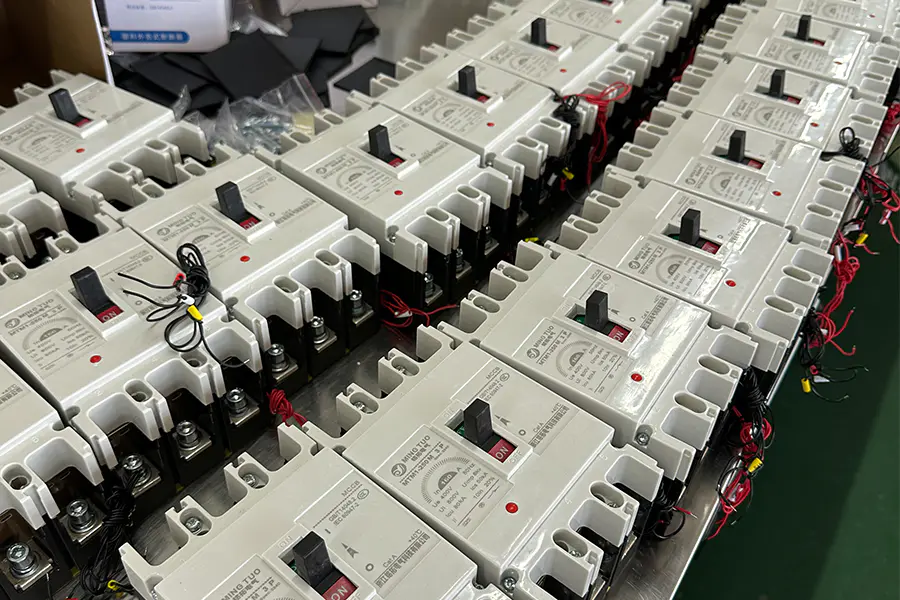

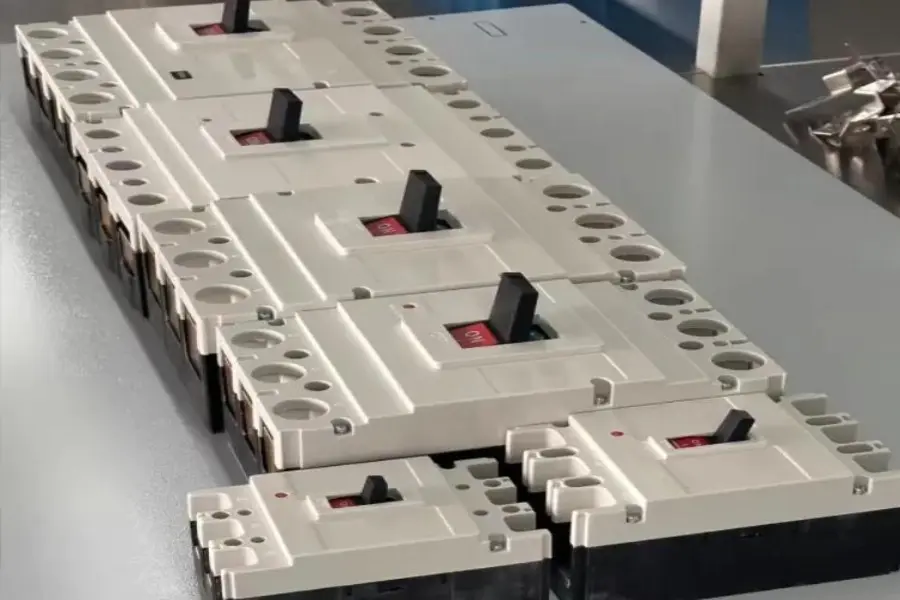

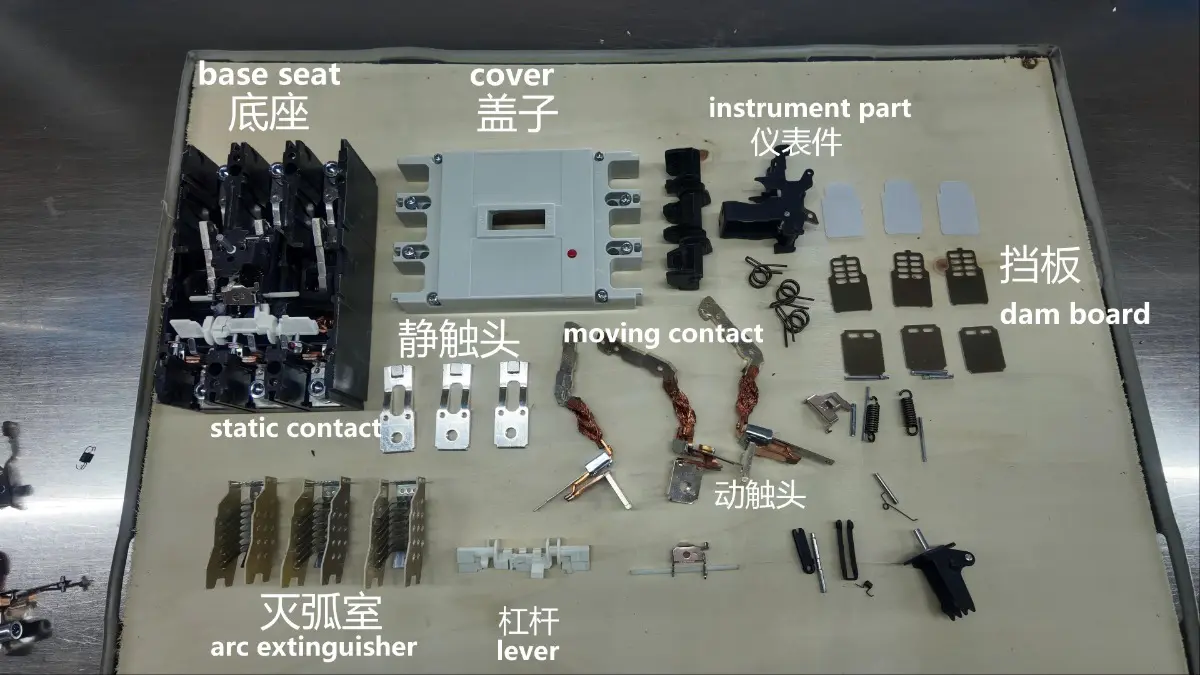

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Instantaneous Test

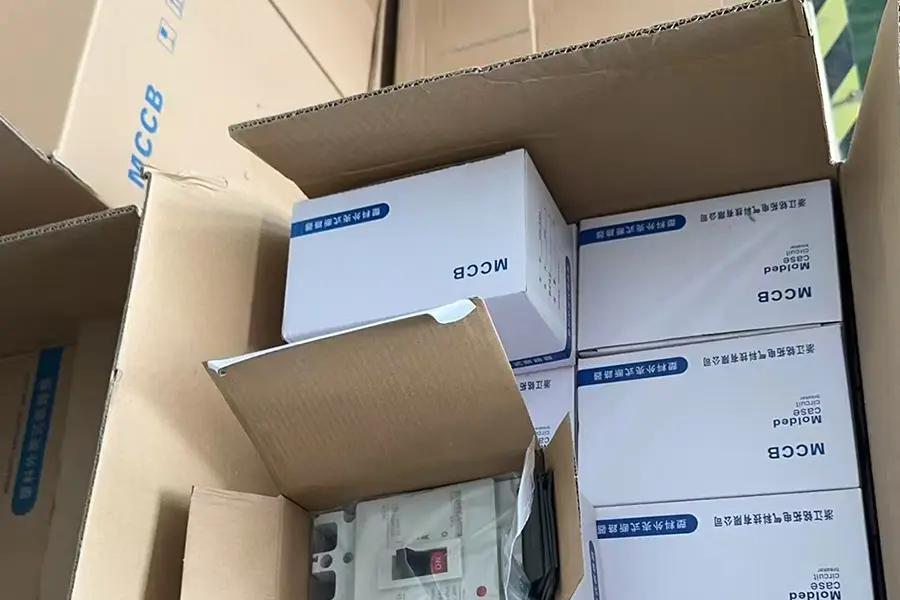

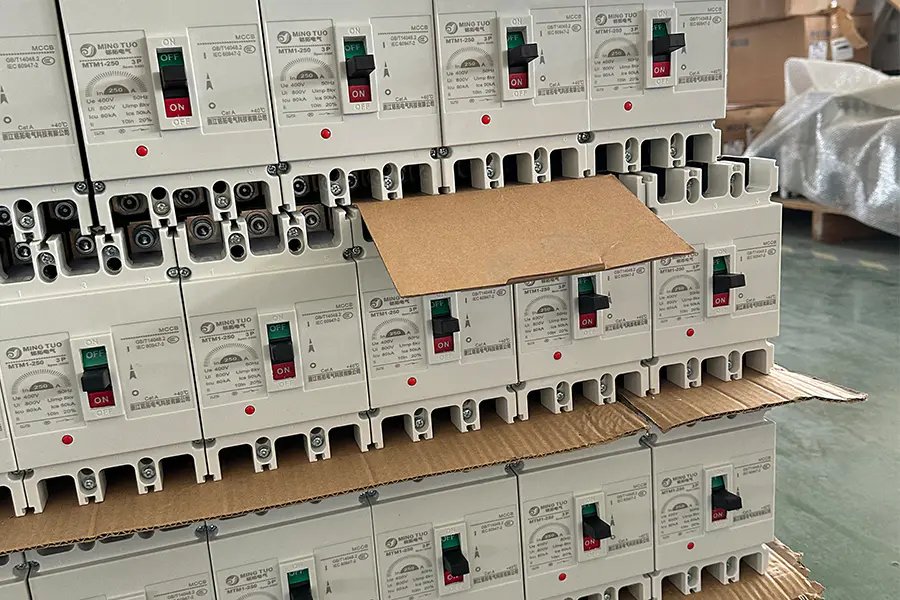

برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
-
Box-typesubstationUtilisingourVCB
-

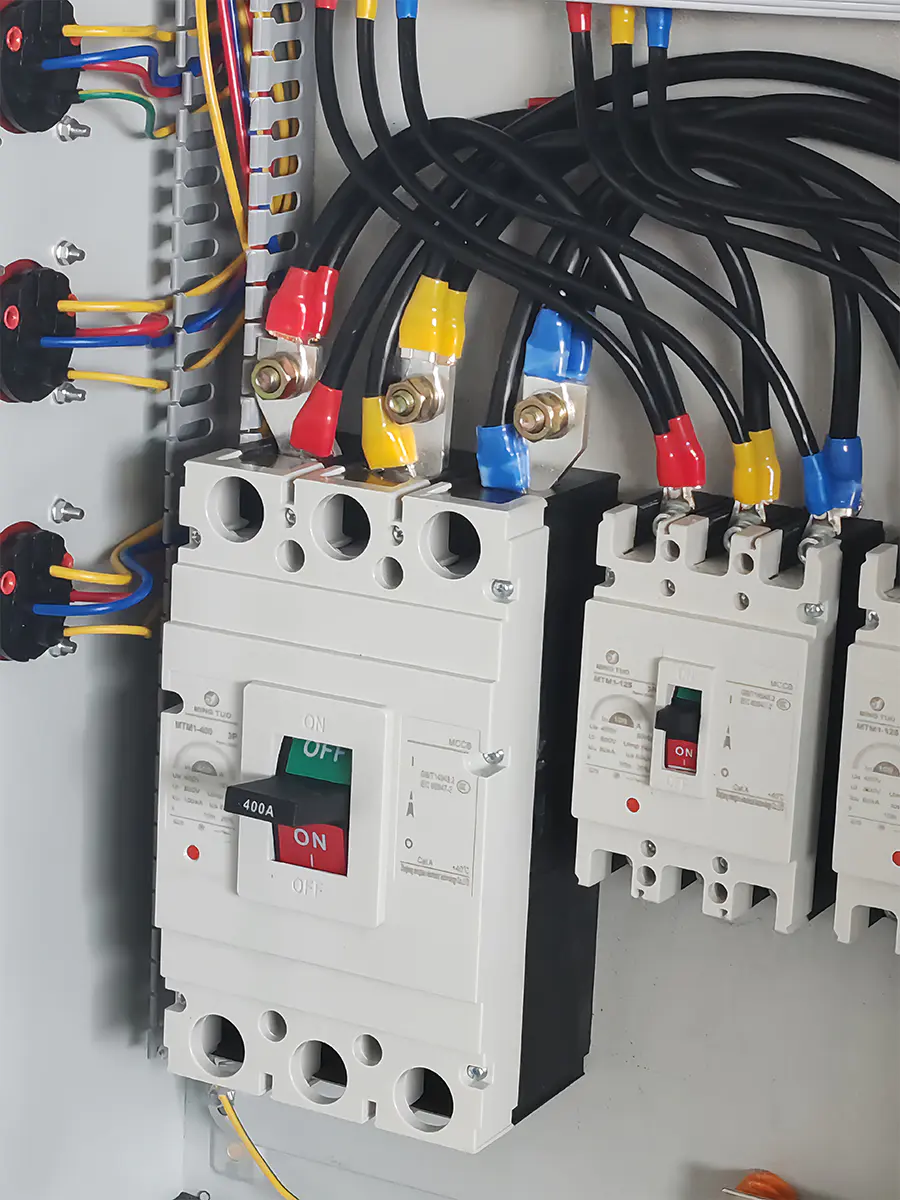

b64cb82cb063b5509f2ea787600334d2
-

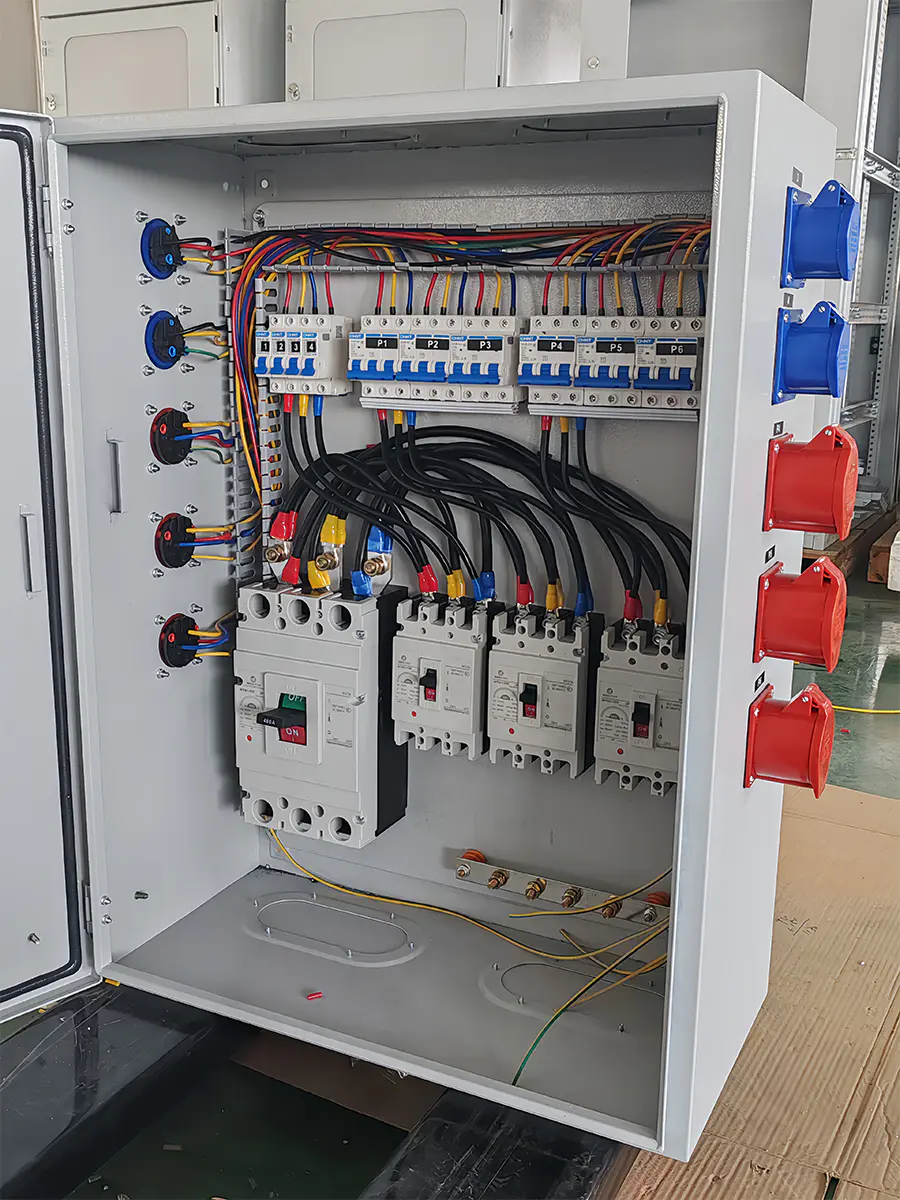

3c16a183fdcdba56f310533eba28cb60
| تایپ کنید | قطب | ابعاد خارجی | ابعاد نصب (میلی متر) | ابعاد اتصال پانل عقب (میلی متر) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅d | a1 | b1 | d1 | H3 | H4 | ||
| MTM1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| MTM1-63M | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| MTM1-125L | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-125M،H | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M،H | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M،H | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | چپ 44 راست 50 | |||||||||||||
| MTM1-630M،H | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M،H | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| تایپ کنید | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm (A) | 63 | 125 | 250 | |||||
| جریان نامی(A） | 10، 16، 20، 25، 32، 40، 50، 63 | 16، 20، 25، 32، 40، 50، 63، 80، 100، 125 | 100، 125، 140، 160، 180، 200، 225، 250 | |||||
| ولتاژ نامی Ue(V) | AC400 | AC400 | AC400 / AC690 | AC400 | AC400 | AC400 / AC690 | AC400 | |
| ولتاژ عایق نامی Ui(V) | AC800 | AC800 | AC800 | |||||
| تعداد قطب ها | 3، 4 | 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 | 2، 3، 4 |
| IcukA) اتصال کوتاه حد نامی شکستن سطح ظرفیت | L | M | S | L | M | S | L | M |
| IcukA) اتصال کوتاه حد نامی ظرفیت شکستن | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| ICS (kA) ظرفیت نامی قطع اتصال کوتاه | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| مدار کوتاه نامی ظرفیت شکستن | 4500 | 3000 | 2500 | |||||
| عمر عملیات (چرخه) | 8500 | 7000 | 6500 | |||||
| فاصله قوس (mm) | 0<50 | 0<50 | < 50 | |||||
| ابعاد |  |  |  | |||||
| اندازه نصب |  |  |  | |||||
