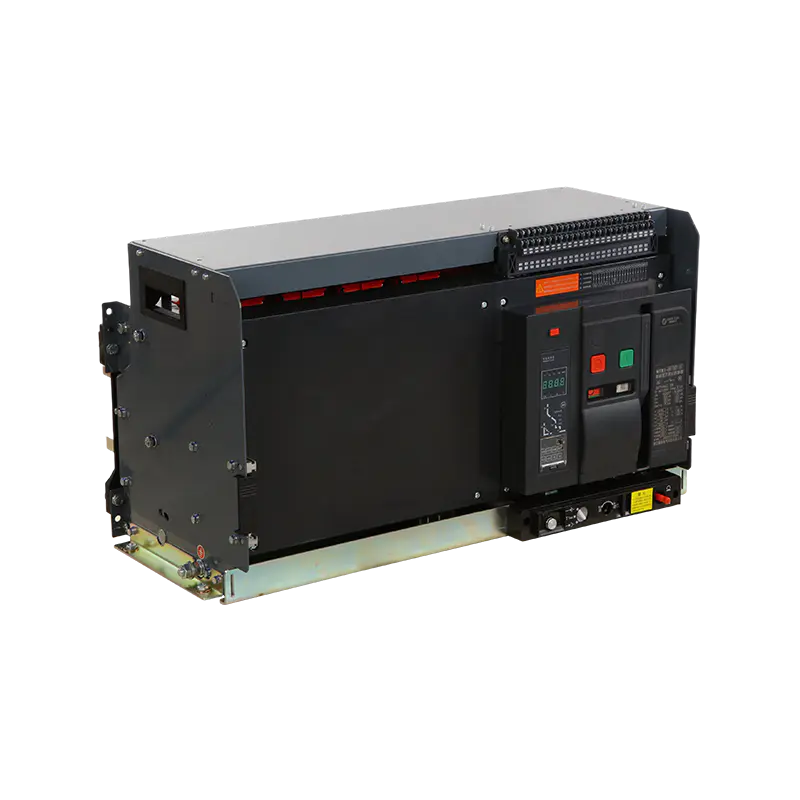

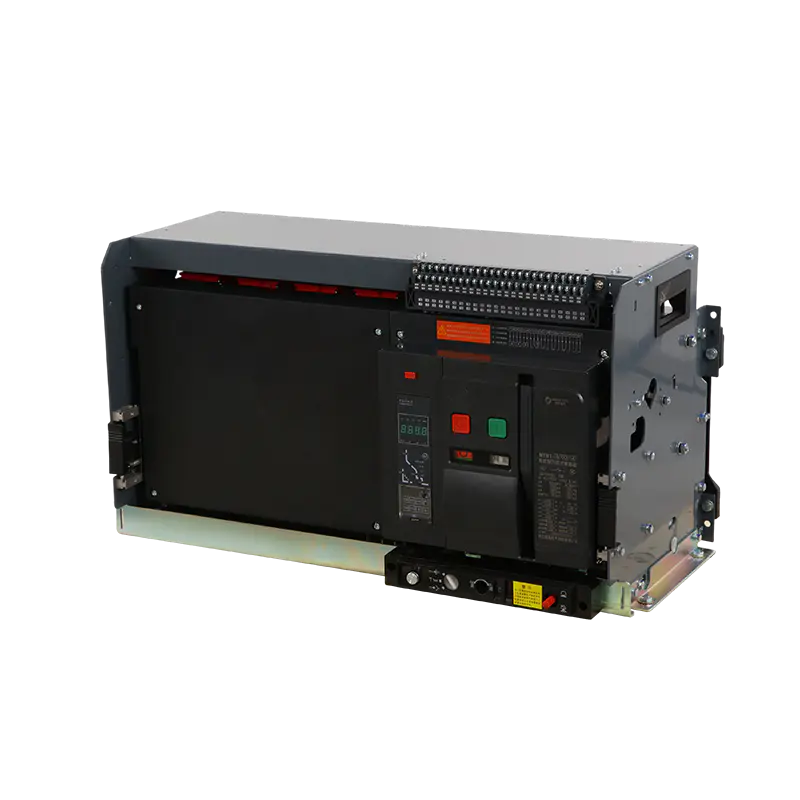

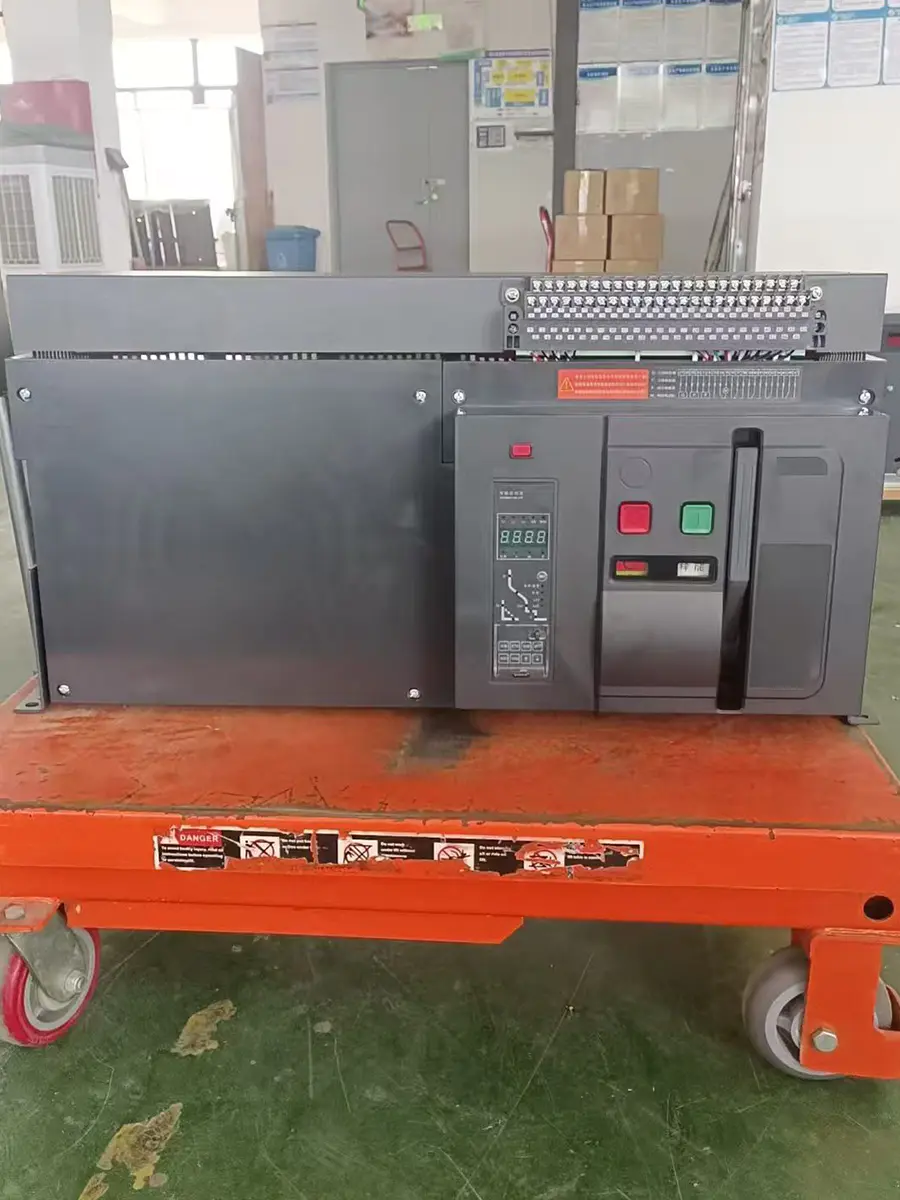

عمده فروشی مدار شکن هوای MT 6300A برای توزیع برق با جریان بالا
صفحه اصلی / محصولات / مدار شکن هوا / مدار شکن هوا MingTuo (ACB) / مدار شکن هوا نوع کشو / مدار شکن هوای MT 6300A برای توزیع برق با جریان بالا

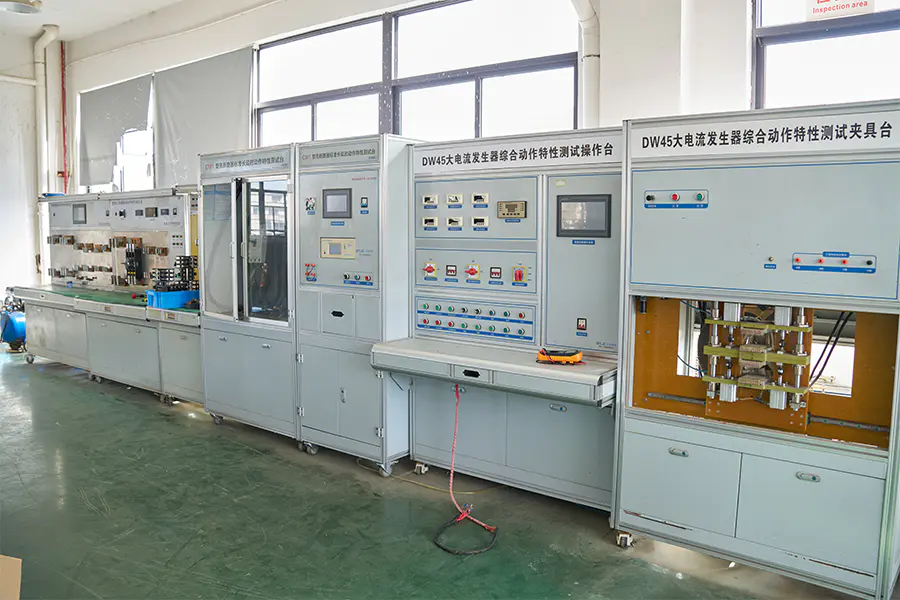

- ACB installation And Test
- ACB Installation
- ACB
- Double Circuit Breakerswitching Cabinet
- Working Principle

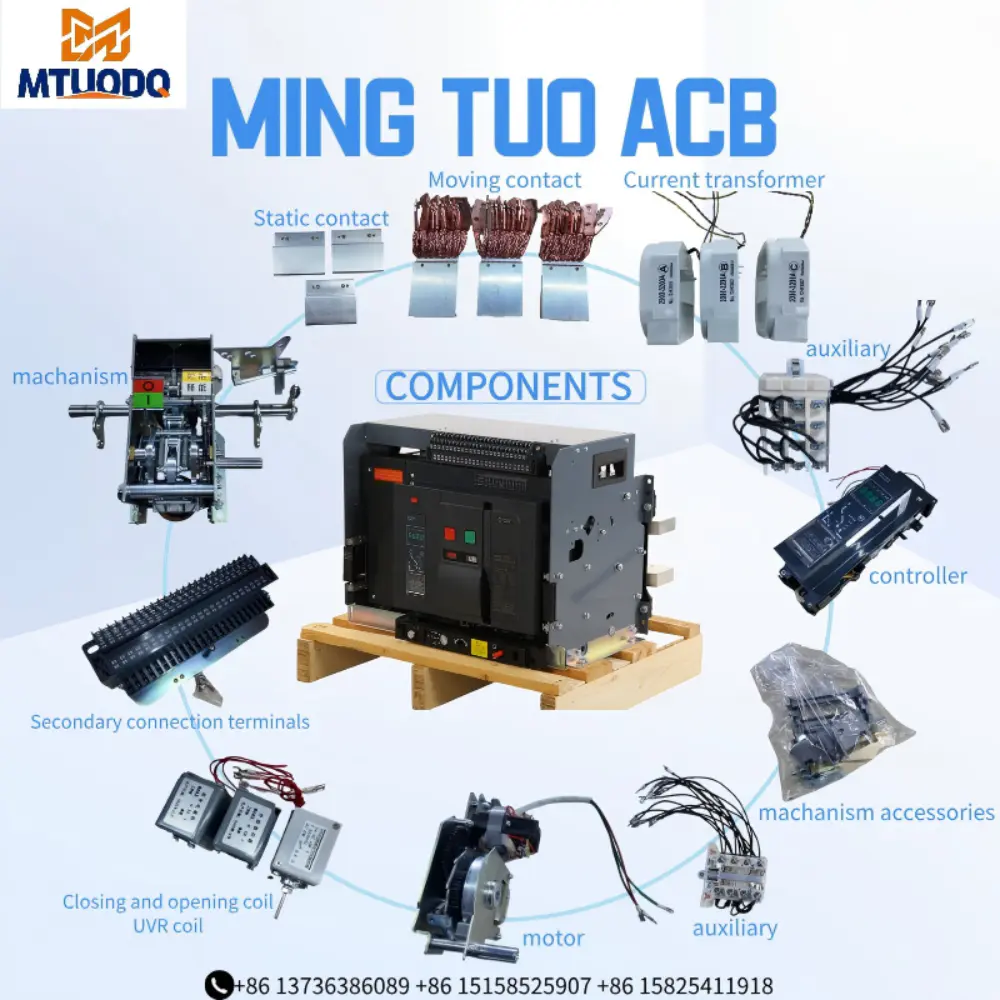

- Moving And Static Contact

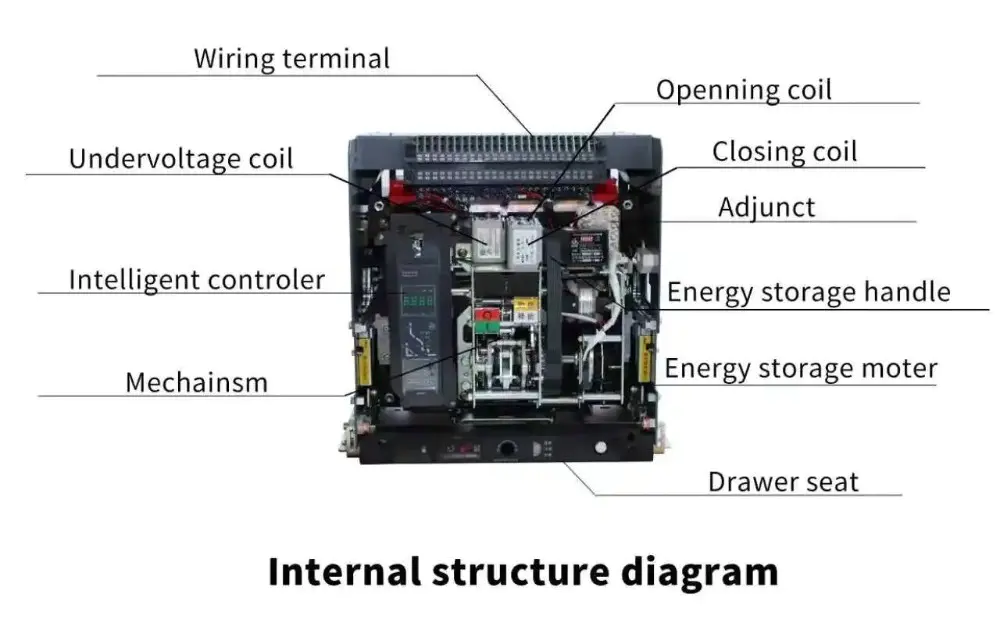

- ACB Machanism
هنگامی که محصول در حالت بسته و روشن است، در صورت وجود اضافه بار یا اتصال کوتاه، افت ولتاژ یا افت فاز در مدار، ترانسفورماتور جریان در ACB سیگنال جریان را تشخیص می دهد که به کنترل کننده منتقل می شود. سپس کنترلر فرمانی را به مکانیزم ارسال می کند که باعث جدا شدن و قطع کنتاکت های پویا و استاتیک می شود و محصول باز می شود و به عملکرد محافظت از بار پشتی دست می یابد.
منبع تغذیه دوگانه، اتصال مکانیکی و الکتریکی را انجام می دهد و بین دو خط منبع تغذیه سوئیچ می شود. هنگامی که برق اصلی در دسترس است، قطع کننده مدار برق اصلی بسته می شود، اما تولید برق نمی تواند بسته شود. هنگامی که برق اصلی قطع می شود، ژنراتور برق تولید می کند و قطع کننده مدار خط تولید برق بسته می شود، اما برق اصلی نمی تواند بسته شود. فقط یکی از دو منبع تغذیه می تواند بسته شود.
 |  |
-

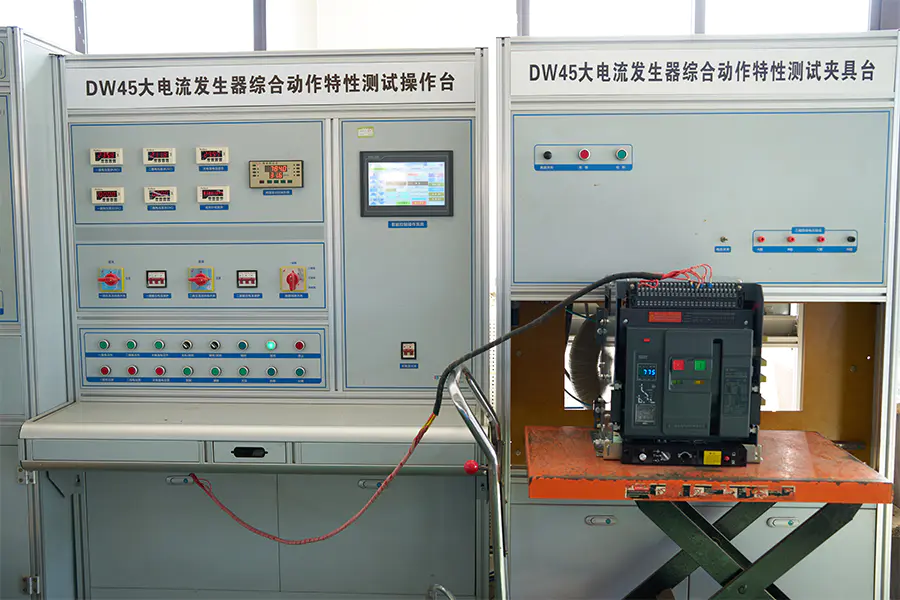

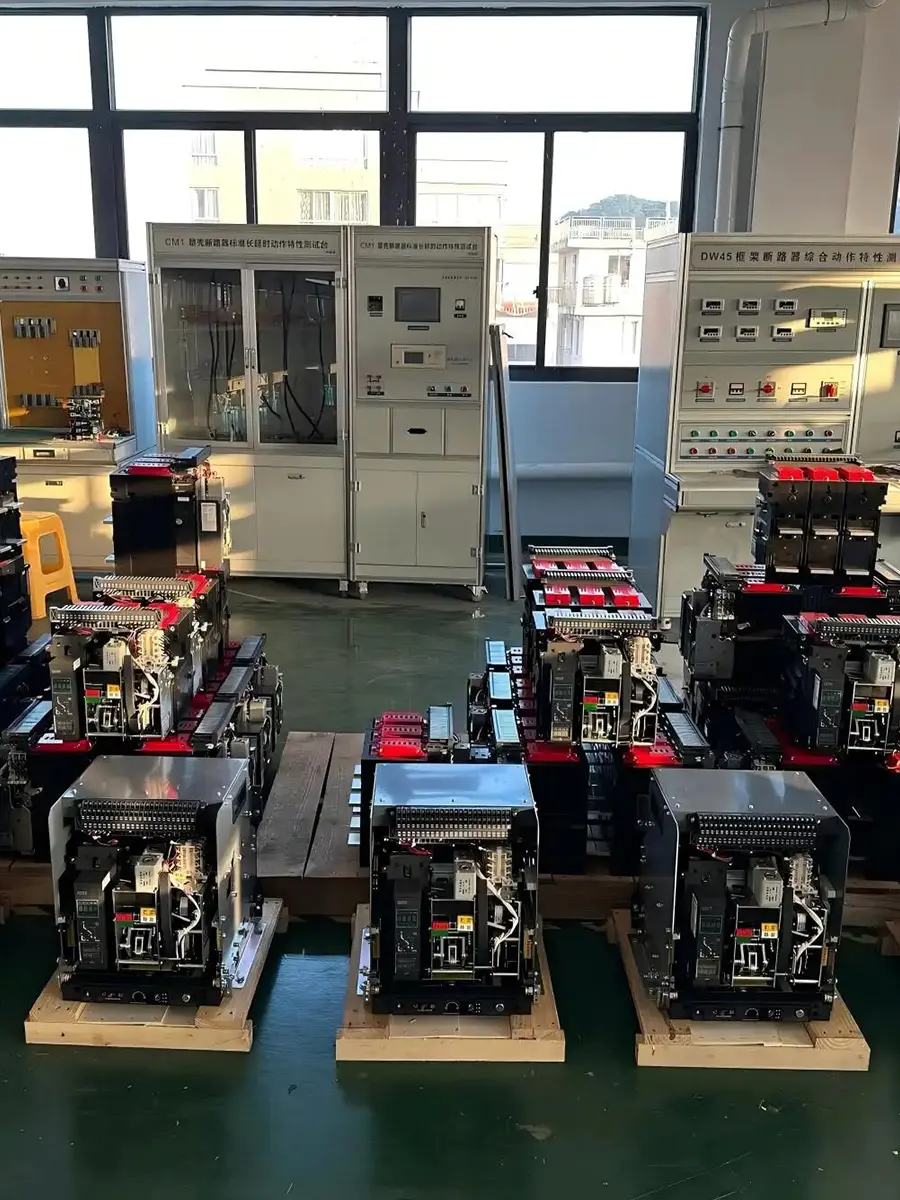

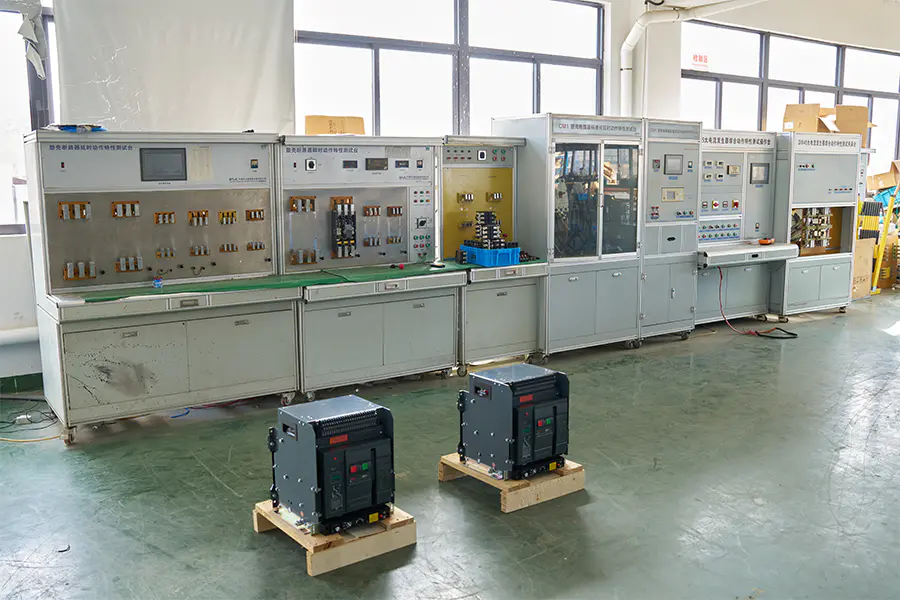

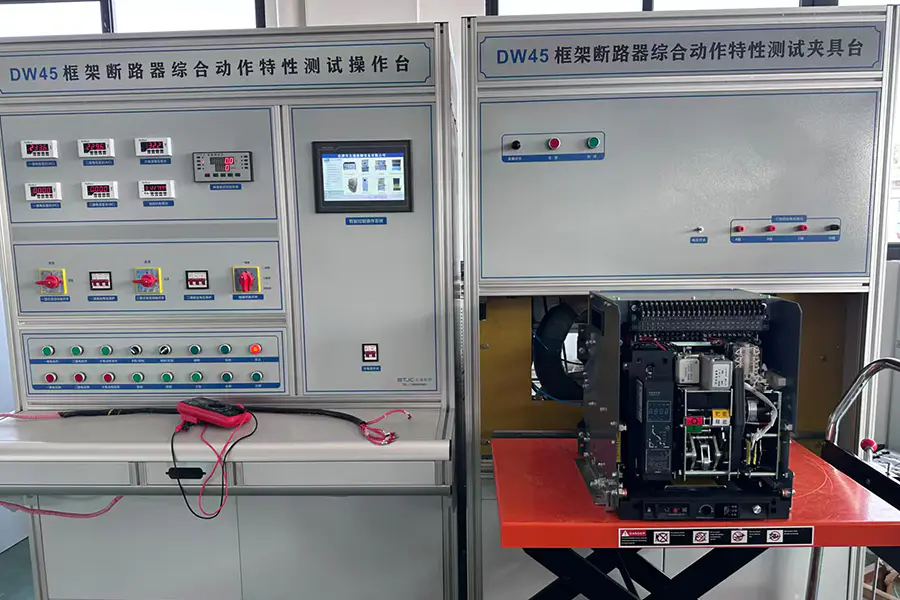

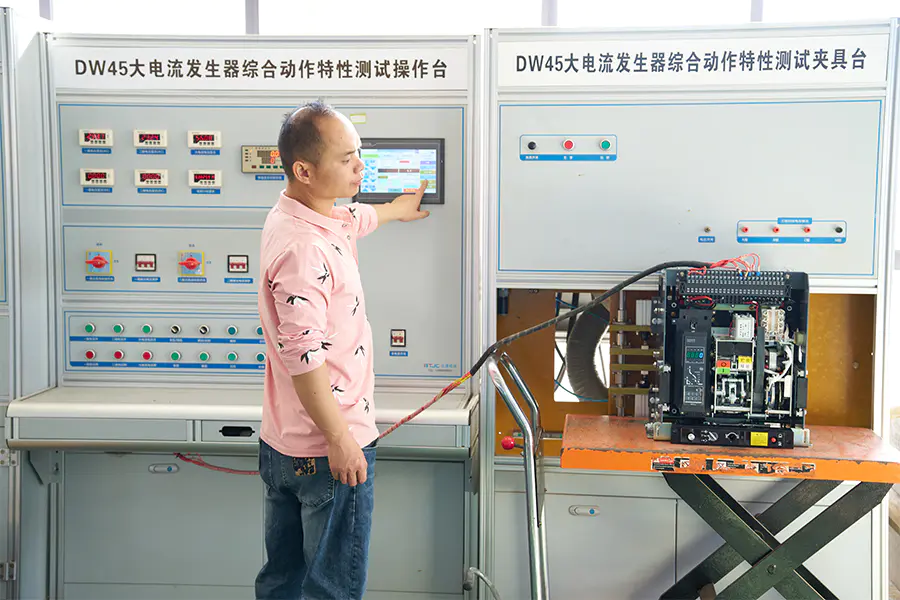

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

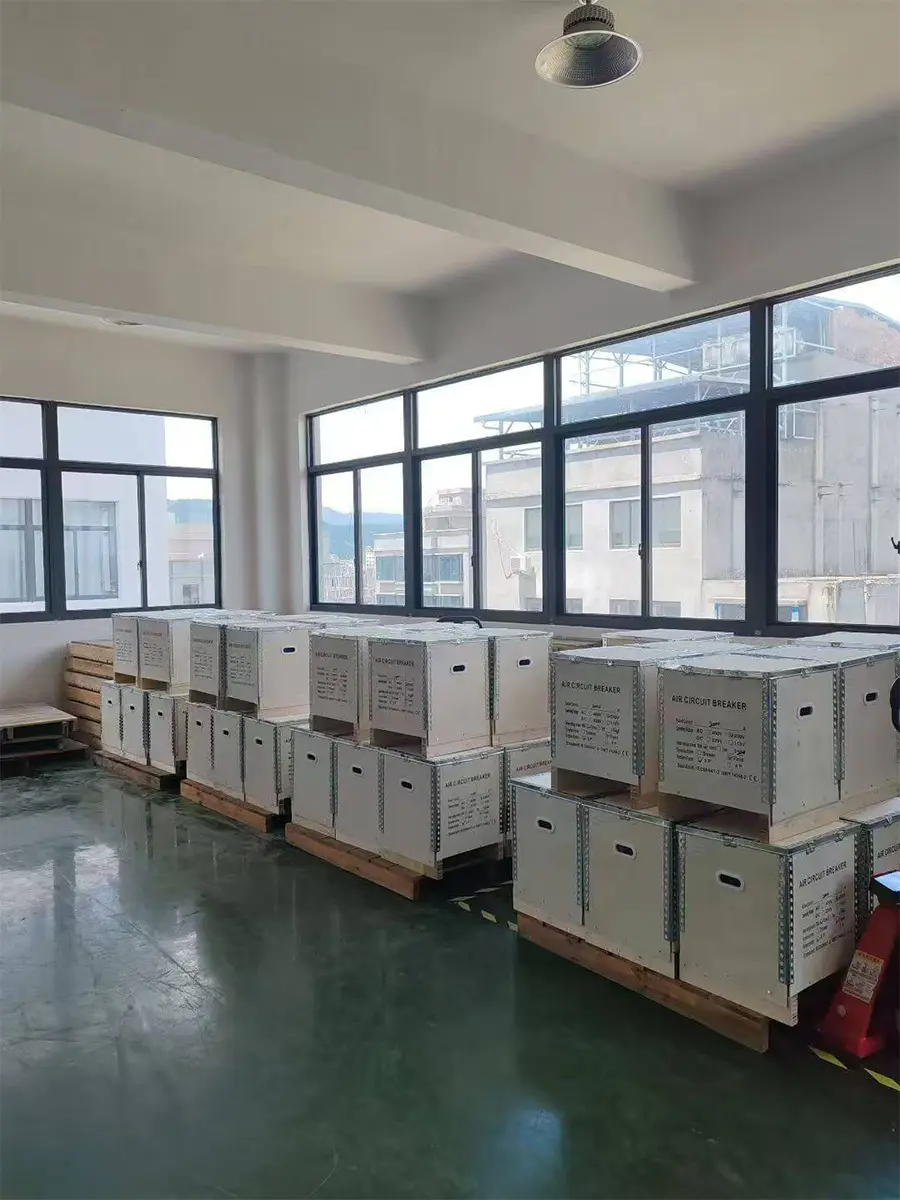

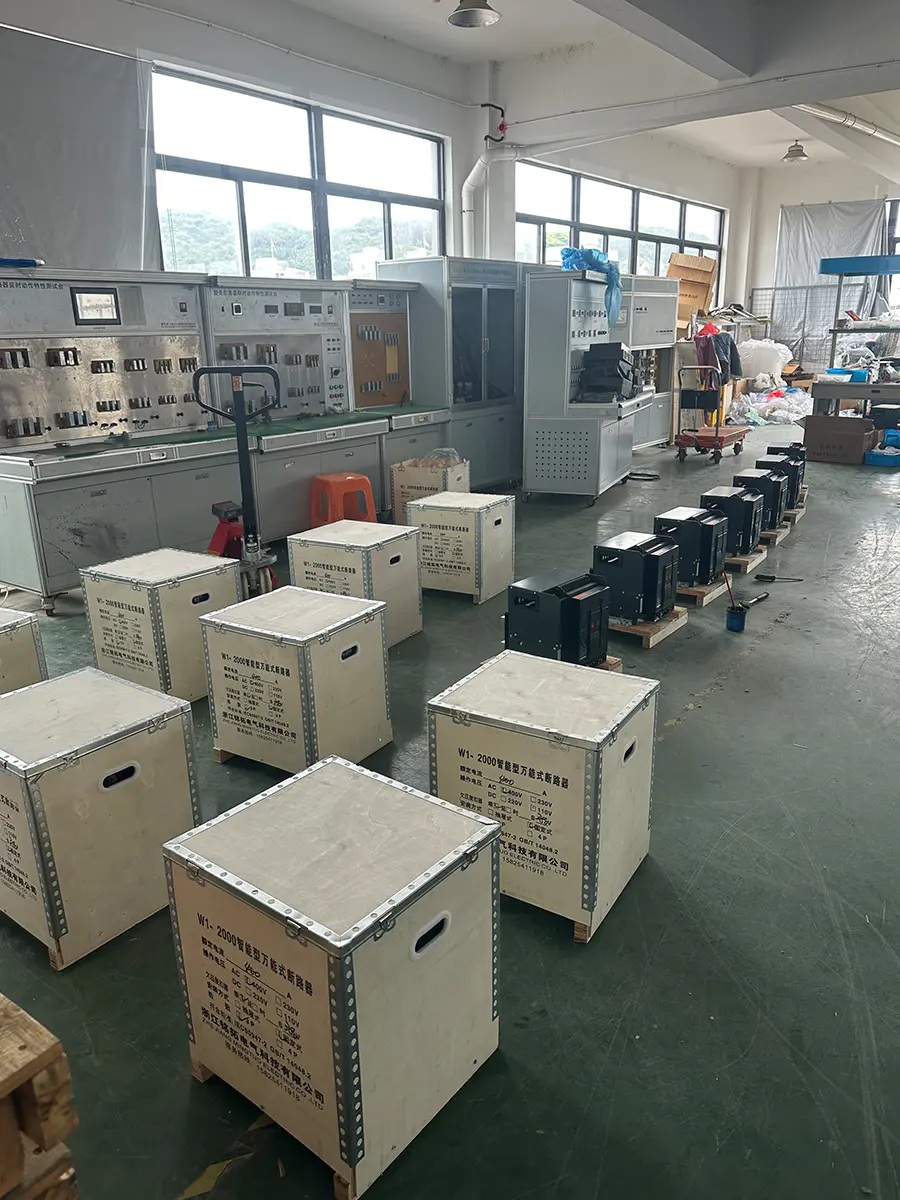

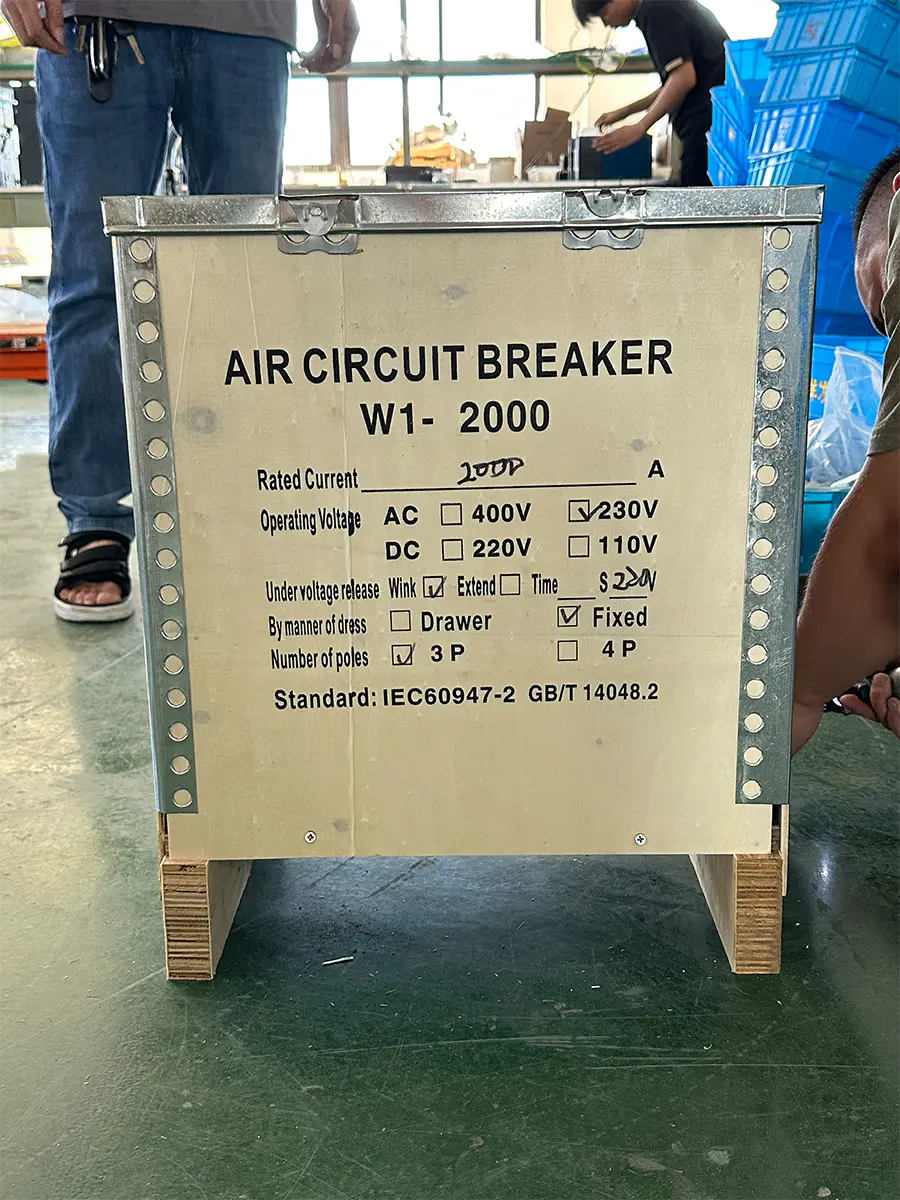

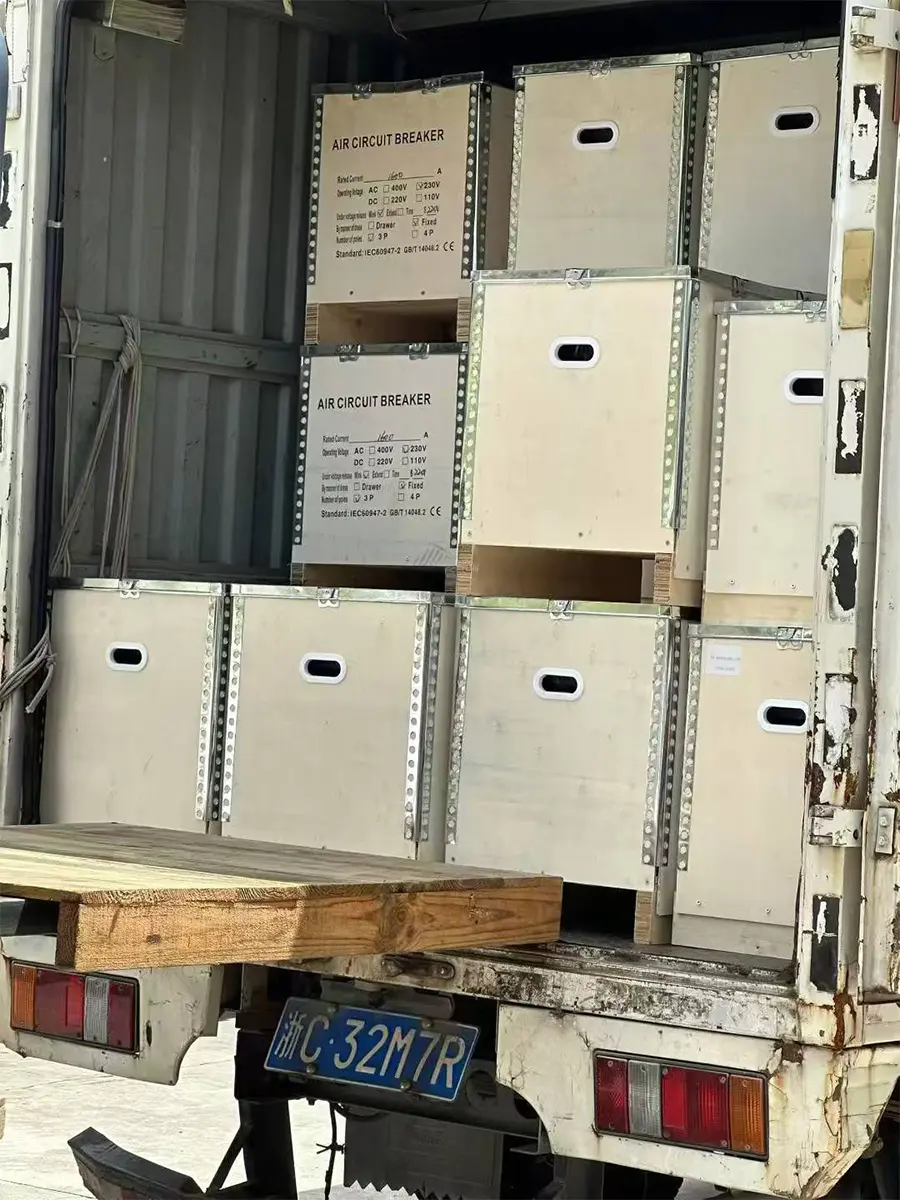

برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-

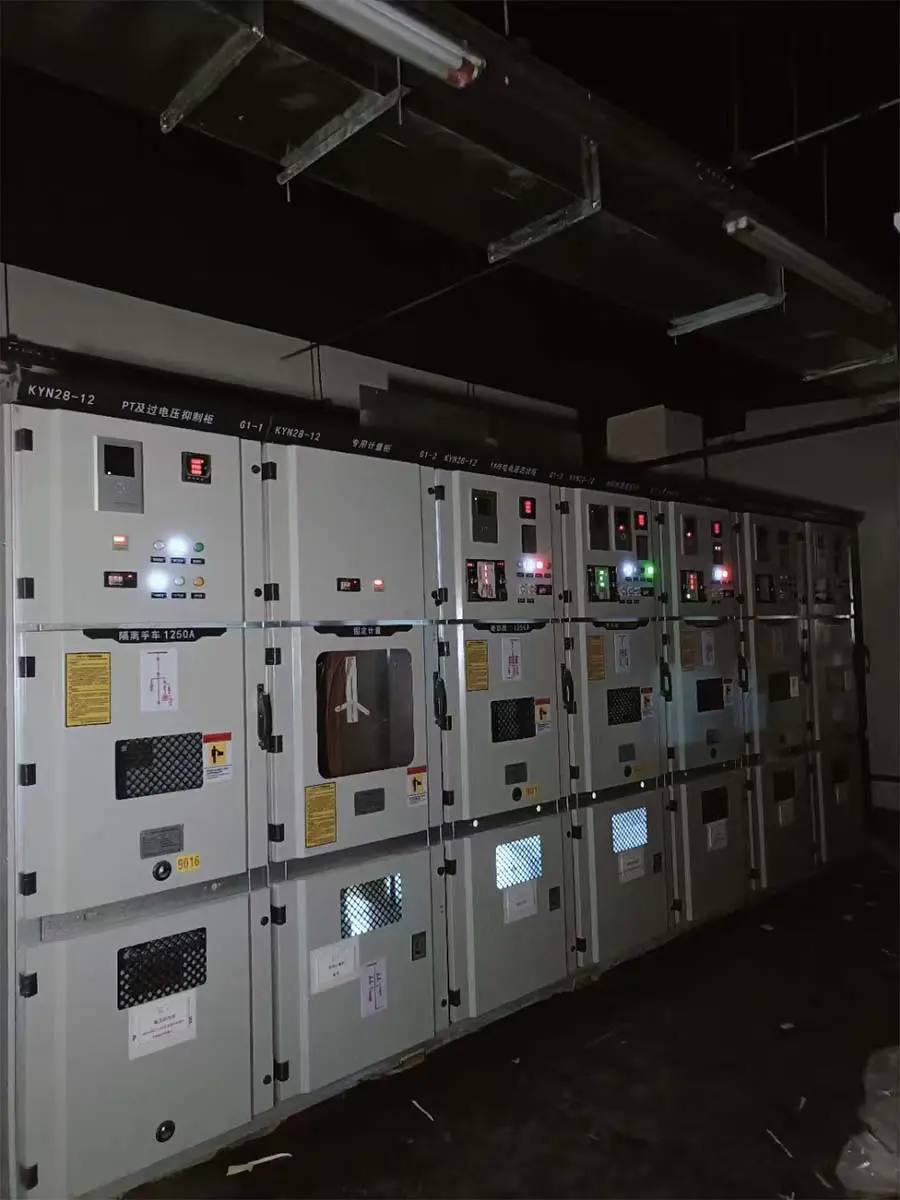

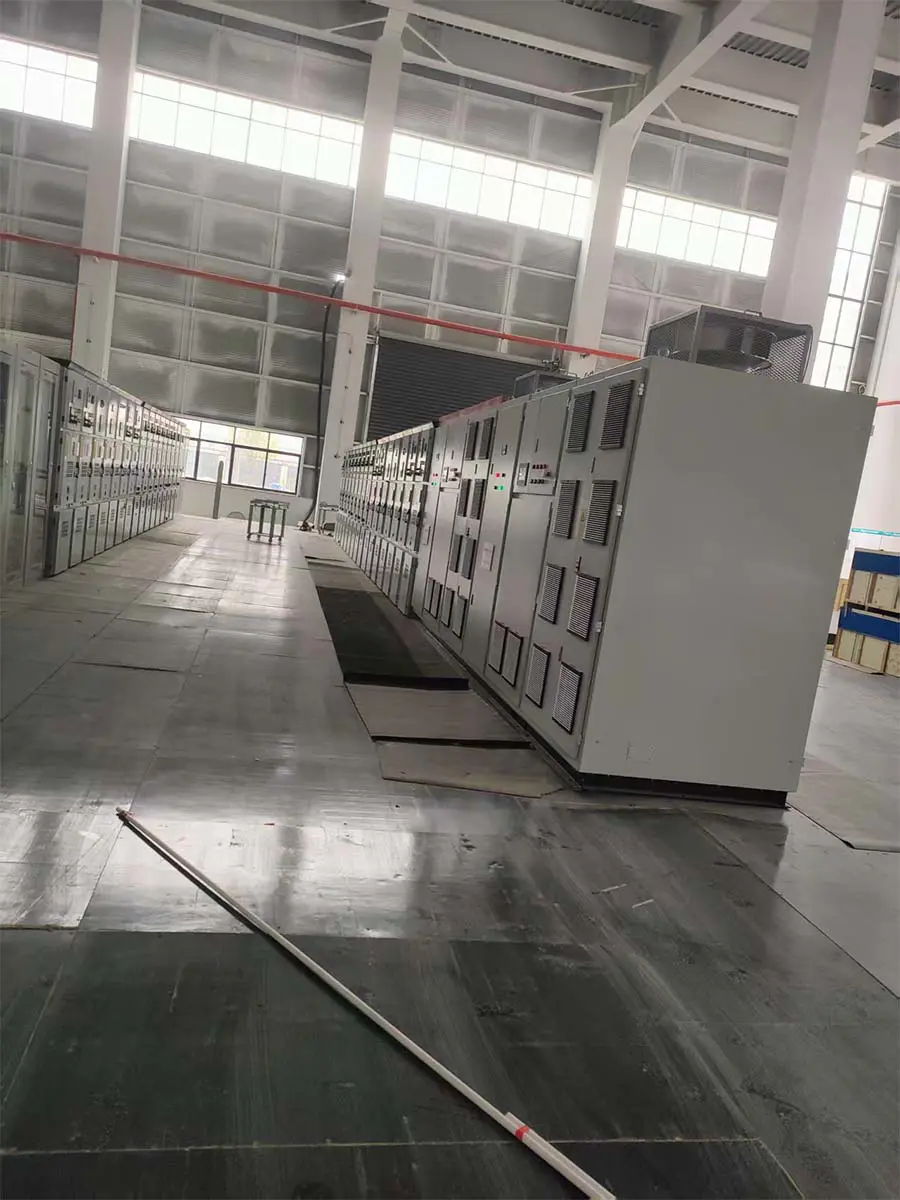

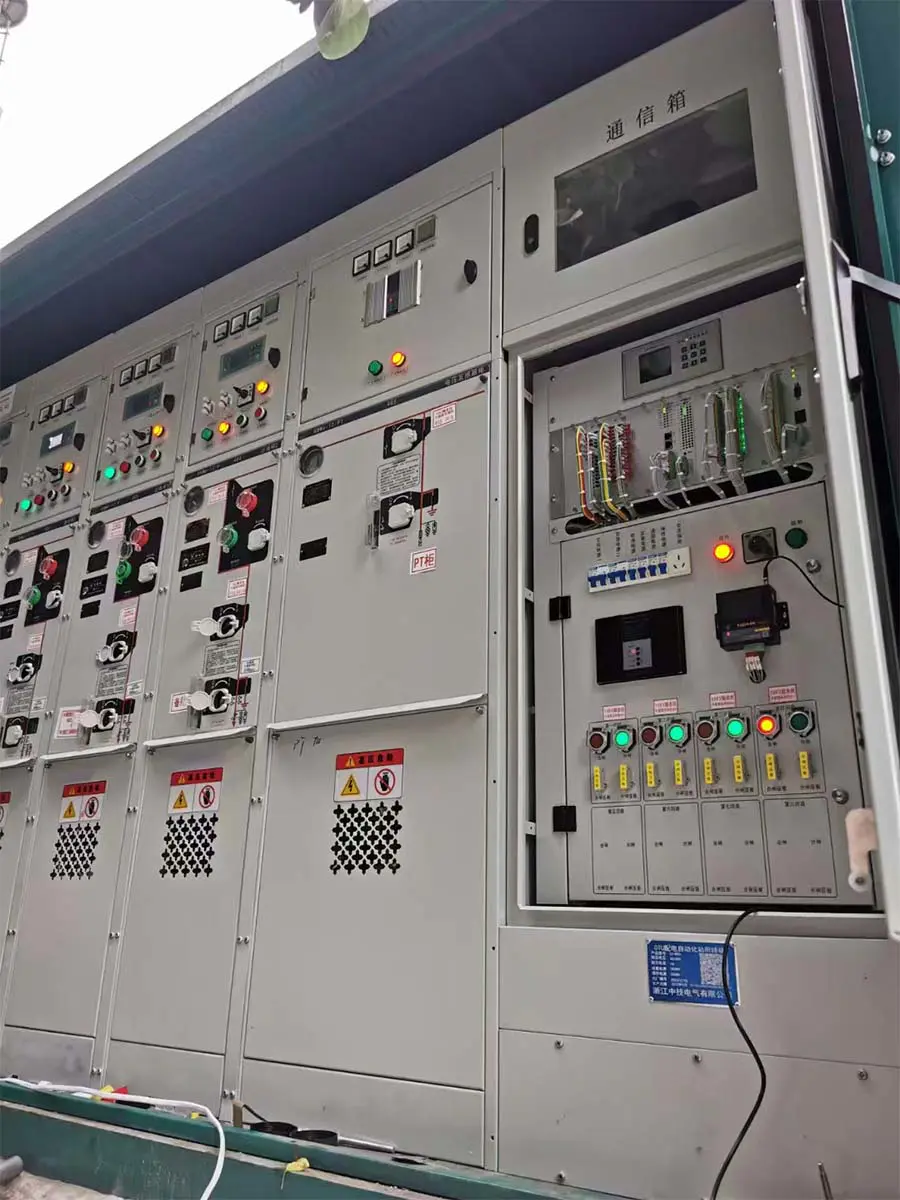

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

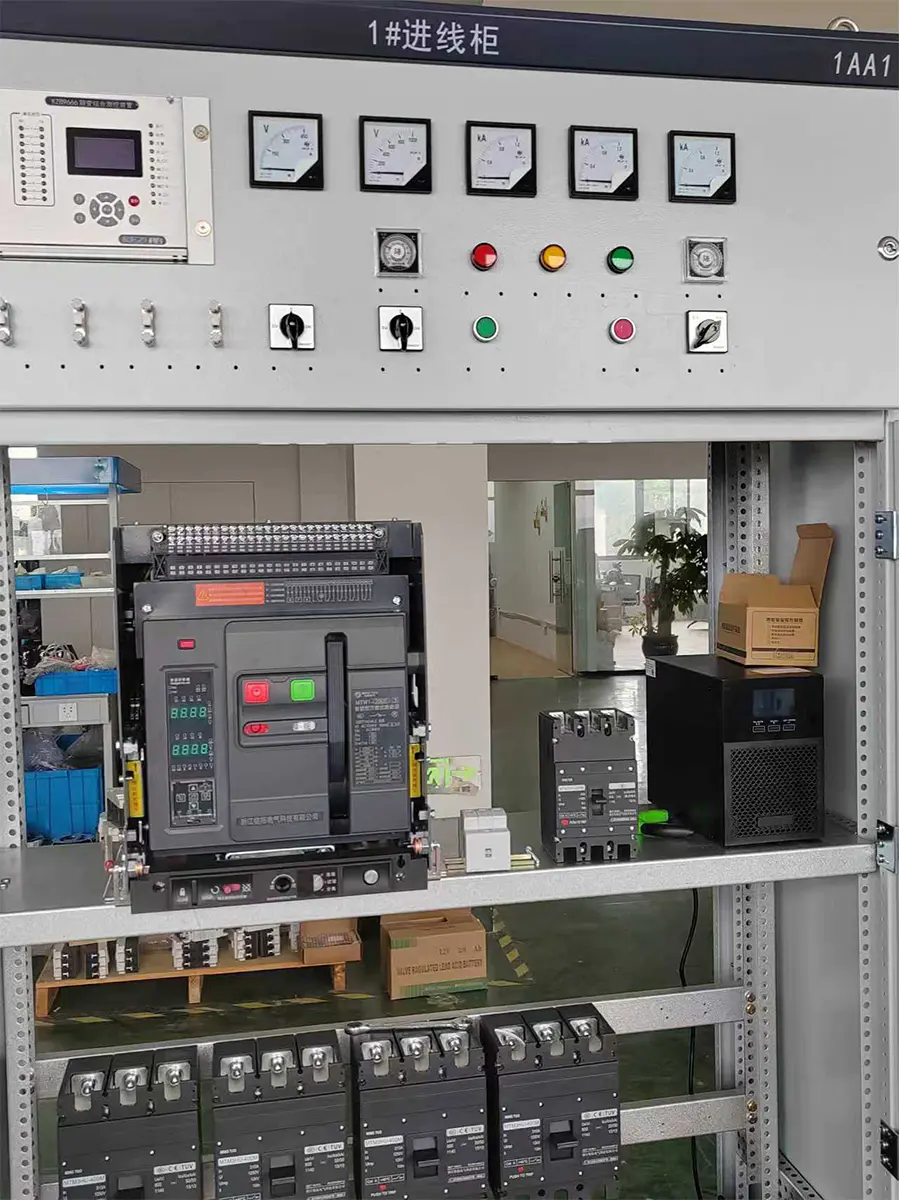

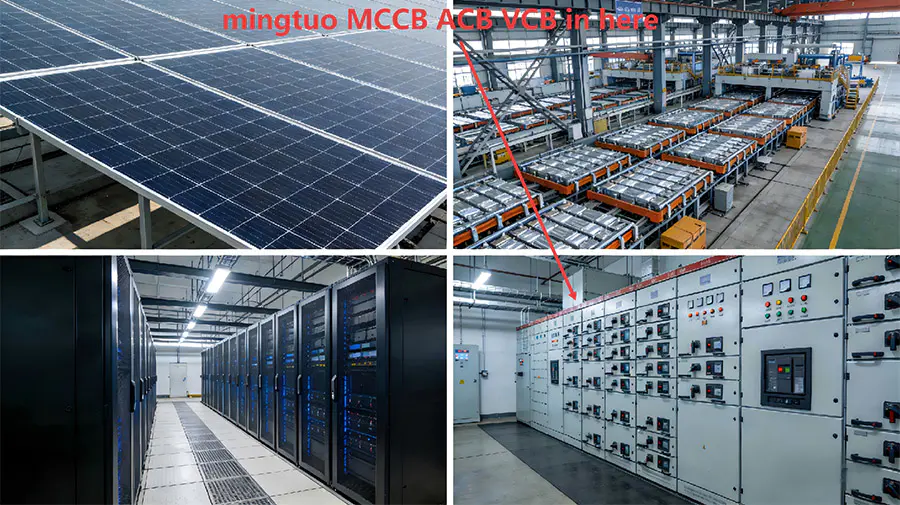

Application Scenario Footage
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
| مدل | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| جریان پوسته | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| تعداد قطب ها | - | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | |
| ولتاژ کاری نامی | Ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| جریان نامی | در (الف) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| ولتاژ عایق نامی | رابط کاربری (v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| ولتاژ مقاومت در برابر ضربه نامی | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| مدل کنترلر | - | L، M، H | L، M، H | L، M، H | L، M، H | L، M، H | |
| فرکانس کاری | (هرتز) | 50 | 50 | 50 | 50 | 50 | |
| ظرفیت محدود نامی قطع اتصال کوتاه | Icu kA (o-co) | 400 ولت | 65 | 100 | 100 | 120 | 120 |
| 690 ولت | 50 | 65 | 75 | 85 | 85 | ||
| ظرفیت قطعی اتصال کوتاه در حال اجرا | Ics kA (o-co-co) | 400 ولت | 40 | 65 | 80 | 100 | 100 |
| 690 ولت | 40 | 50 | 65 | 75 | 75 | ||
| دارای جریان مقاومت کوتاه مدت | IcwkA(1s) تاخیر زمانی 0.4s o-co | 50 | 65 | 65 | 85 | 85 | |
| از دست دادن قدرت | (در) دبلیو | ثابت شد | 40,60,90,140,170 | 170,260,320,420 | 430,440,450 | 1.22513E 11 | 1.22513E 11 |
| کشو | 80,130,205,310 | 400,510,650,760 | 780,790,800 | ||||
| استاندارد | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| روش نصب | - | ثابت شد Type (3/4) | ثابت شد Type (3/4) | ثابت شد Type (3/4) | ثابت شد Type (3/4) | ثابت شد Type (3/4) | |
| کشو Type (3/4) | کشو Type (3/4) | کشو Type (3/4) | کشو Type (3/4) | کشو Type (3/4) |
