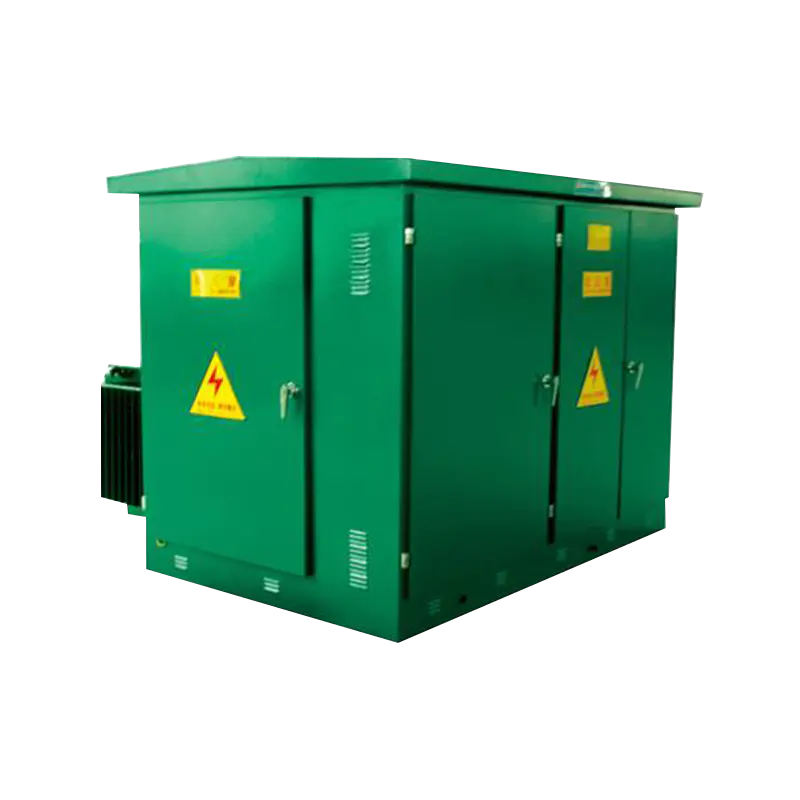

ترانسفورماتور نوع آمریکایی بر روی پد / ترانسفورماتور ترکیبی ZGS

بررسی اجمالی محصول

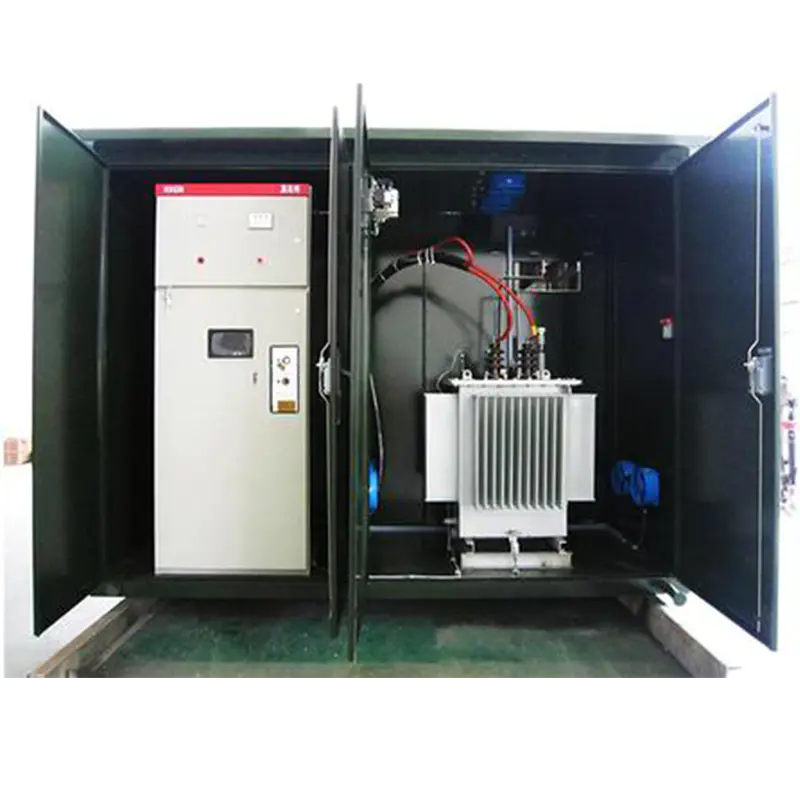

ترانسفورماتور (ترانسفورماتور ترکیبی) نوع آمریکایی ZGS یک تجهیزات توزیع برق پیش ساخته در فضای باز است. این سوئیچ بار ولتاژ بالا، فیوزهای با حساسیت دوگانه، ترانسفورماتور غوطه‌ور در روغن و کابینت خروجی ولتاژ پایین را در یک محفظه جمع‌وجور ادغام می‌کند و از طراحی کاملاً مهر و موم شده و کاملاً عایق‌شده غوطه‌ور در روغن استفاده می‌کند. از هر دو حالت منبع تغذیه شبکه حلقه و ترمینال پشتیبانی می کند که به طور گسترده در نوسازی شبکه برق شهری، جوامع مسکونی، مجتمع های تجاری، نیروگاه های فتوولتائیک، پارک های صنعتی و پروژه های تامین برق موقت ساختمانی استفاده می شود.

مزایای محصول اصلی

1. ساختار یکپارچه فوق فشرده

تمام اجزای حفاظتی ولتاژ بالا و بدنه ترانسفورماتور مخزن روغن مهر و موم شده را به اشتراک می گذارند، حجم کلی تنها 1/3 ~ 1/5 پست جعبه نوع اروپایی با همان ظرفیت است، که اشغال زمین و هزینه ساخت و ساز عمرانی را به شدت کاهش می دهد. ساختار تک جعبه یکپارچه حمل و نقل و قرار دادن در محل را ساده می کند.

2. عایق کامل و عملکرد ایمنی بالا

کانکتورهای کابل زانویی کاملاً عایق شده را برای خطوط ورودی با ولتاژ بالا اتخاذ می کند. سطح بیرونی اتصالات کابل برقی صفر است و برای عملکرد ایمن قابل لمس است. حفاظت دوگانه فیوز (فیوز پشتیبان محدودکننده جریان فیوز با حساسیت دوگانه دما و جریان) حفاظت جامع در برابر جریان اضافه و اضافه بار را برای جلوگیری از خطر فرسودگی تجهیزات فراهم می کند. طراحی زمین سه نقطه ای، قطعات زنده در معرض نور را حذف می کند تا از حوادث شوک الکتریکی جلوگیری کند.

3. تعمیر و نگهداری کم و عمر طولانی

ساختار مخزن روغن کاملاً مهر و موم شده روغن عایق را از هوا جدا می کند و به طور موثر پیری روغن را کند می کند. ترانسفورماتور از عملیات طولانی مدت بدون تعمیر و نگهداری پشتیبانی می کند. ساختار استاندارد فیوزها و پایانه های کابل امکان تعویض سریع قطعات معیوب بدون جداسازی پیچیده را فراهم می کند. محفظه فولادی نورد سرد با پوشش ضد خوردگی فضای باز با باران، گرد و غبار و محیط های بیرونی با رطوبت بالا سازگار است.

4. سازگاری با منبع تغذیه انعطاف پذیر

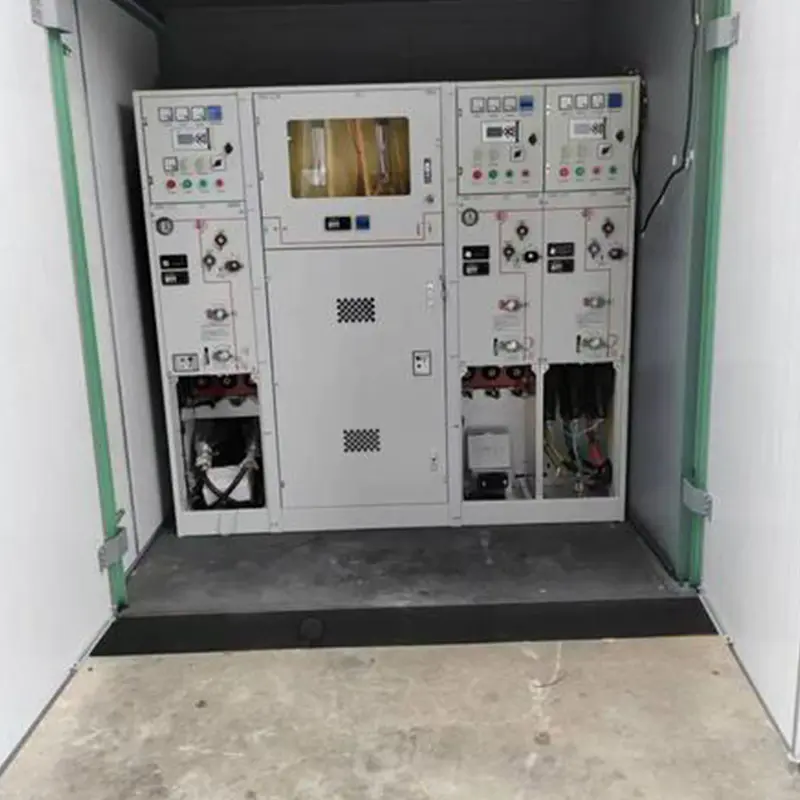

از دو طرح سیم کشی پشتیبانی می کند: شبکه اصلی حلقه و منبع تغذیه تک ترمینال، تحقق سوئیچینگ بدون درز برق برای بهبود قابلیت اطمینان منبع تغذیه. محفظه ولتاژ پایین فضای نصب فراوانی را برای MCCB، کنتورهای چند منظوره، ATS و ماژول های جبران توان راکتیو ذخیره می کند که با توجه به نیازهای بار کاربر قابل تنظیم است.

5. عملکرد عالی ترانسفورماتور

ترانسفورماتور داخلی غوطه ور در روغن از هسته ورق فولادی سیلیکونی پله ای استفاده می کند که دارای تلفات کم بدون بار، صدای عملیاتی کم و مقاومت در برابر اتصال کوتاه و اضافه بار قوی است. این اجازه می دهد تا عملیات اضافه بار طولانی مدت بدون کاهش عمر مفید، پایدار برای سناریوهای صنعتی بار سنگین مداوم.

سناریوهای کاربردی

نوسازی شبکه برق شهری، محله های مسکونی، مدارس، بیمارستان ها و مراکز خرید تجاری؛

نیروگاه های فتوولتائیک توزیع شده، مزارع بادی و ذخیره انرژی که از توزیع برق پشتیبانی می کنند.

کارگاه های کارخانه های صنعتی، شرکت های معدنی و منبع تغذیه پارک؛

تامین برق ساختمانی موقت برای بزرگراه ها، تونل ها، ترانزیت ریلی و پروژه های شهری؛

شبکه توزیع برق روستایی و روشنایی خیابان منبع تغذیه متمرکز.
