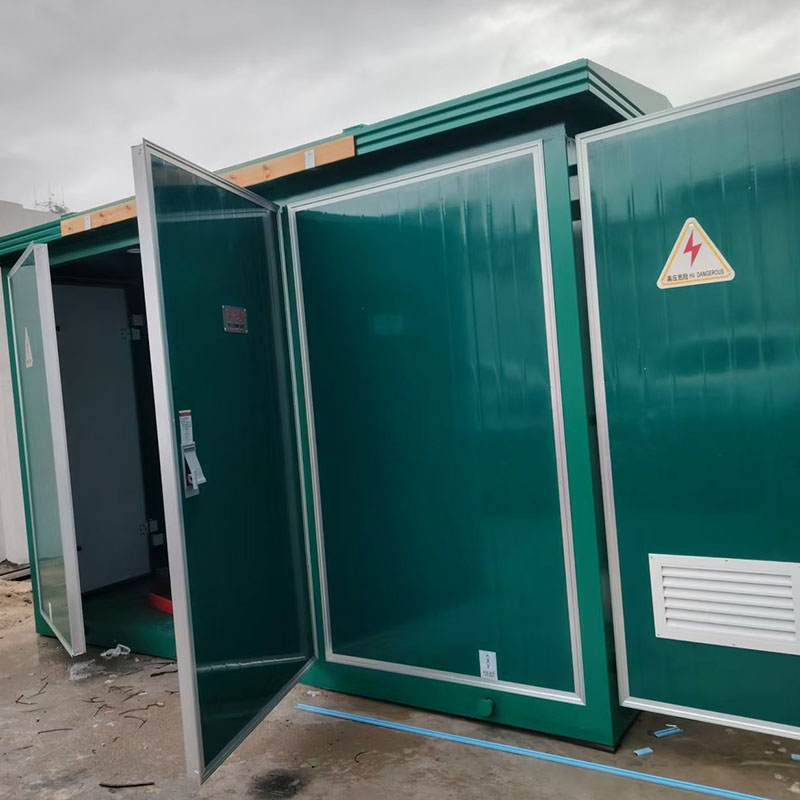

پست پیش ساخته نوع اروپایی / ترانسفورماتور ترکیبی ZGS

بررسی اجمالی محصول

ترانسفورماتور تایپ آمریکایی ZGS12 یک تجهیزات توزیع برق پیش ساخته یکپارچه در فضای باز است که به طور مستقل توسط Mingtuo Electric توسعه یافته است. این سوئیچ بار ولتاژ بالا، فیوزهای پلاگین با حساسیت دوگانه، ترانسفورماتور غوطه ور در روغن و کابینت خروجی ولتاژ پایین را در یک مخزن نفت مهر و موم شده مشترک ادغام می کند و طراحی کاملاً مهر و موم شده و کاملاً عایق شده در روغن را اتخاذ می کند.

از هر دو حالت منبع تغذیه شبکه حلقه و ترمینال پشتیبانی می کند که به طور گسترده در نوسازی شبکه برق شهری، جوامع مسکونی، میدان های تجاری، ایستگاه های برق فتوولتائیک توزیع شده، پارک های صنعتی و پروژه های تامین برق موقت ساختمانی استفاده می شود.

مزایای محصول اصلی

ساختار یکپارچه تک مخزن فوق فشرده

همه اجزای حفاظتی ولتاژ بالا و بدنه ترانسفورماتور یک مخزن روغن مهر و موم شده مشترک دارند. حجم کلی تنها 1/3 ~ 1/5 پست جعبه اروپایی با همان ظرفیت است که اشغال زمین و هزینه ساخت و ساز عمرانی را تا حد زیادی کاهش می دهد. طراحی یکپارچه تک جعبه حمل و نقل دریایی و زمینی و قرار دادن فونداسیون در محل را ساده می کند.

عایق کامل و ایمن لمسی ایمنی بالا

خطوط ورودی ولتاژ بالا از اتصالات کابل زانویی کاملاً عایق استفاده می کنند. سطح بیرونی اتصال کابل برقی صفر است و برای عملکرد ایمن قابل لمس است. فیوز پشتیبان محدود کننده جریان فیوز با حساسیت دوگانه، حفاظت دوگانه در برابر جریان اضافه و اضافه بار را درک می کند و از فرسودگی تجهیزات جلوگیری می کند. طراحی زمین سه نقطه ای، قطعات زنده در معرض نور را حذف می کند تا از حوادث شوک الکتریکی جلوگیری کند.

تعمیر و نگهداری کم و عمر طولانی

مخزن روغن کاملاً مهر و موم شده روغن عایق را از هوا جدا می کند و پیری روغن را برای کارکرد طولانی مدت بدون تعمیر و نگهداری کند می کند. فیوز پلاگین استاندارد و پایانه های کابل امکان تعویض سریع اجزای آسیب دیده را بدون جداسازی پیچیده می دهد. محفظه فولادی نورد سرد با پوشش الکترواستاتیک ضد خوردگی فضای باز با باران، گرد و غبار، محیط های بیرونی با رطوبت بالا سازگار است.

محفظه ولتاژ پایین سفارشی انعطاف پذیر

از طرح های سیم کشی منبع تغذیه تک منبع تغذیه حلقه حلقه و پایانه پشتیبانی می کند، با تحقق سوئیچینگ بدون درز برق برای بهبود قابلیت اطمینان منبع تغذیه. محفظه ولتاژ پایین ریل‌های نصب فراوانی را برای MCCB، کنتورهای توان چند منظوره، سوئیچ انتقال خودکار ATS و ماژول‌های جبران توان راکتیو ذخیره می‌کند که با توجه به نیاز بار کاربر کاملاً قابل تنظیم است.

هسته ترانسفورماتور کم تلفات

ترانسفورماتور داخلی غوطه ور در روغن از هسته ورق فولادی سیلیکونی پله ای استفاده می کند که دارای تلفات بی باری کم، صدای جریان کم و مقاومت در برابر اتصال کوتاه و اضافه بار قوی است. این اجازه می دهد تا عملیات اضافه بار طولانی مدت بدون کاهش عمر مفید، پایدار برای سناریوهای صنعتی بار سنگین مداوم.

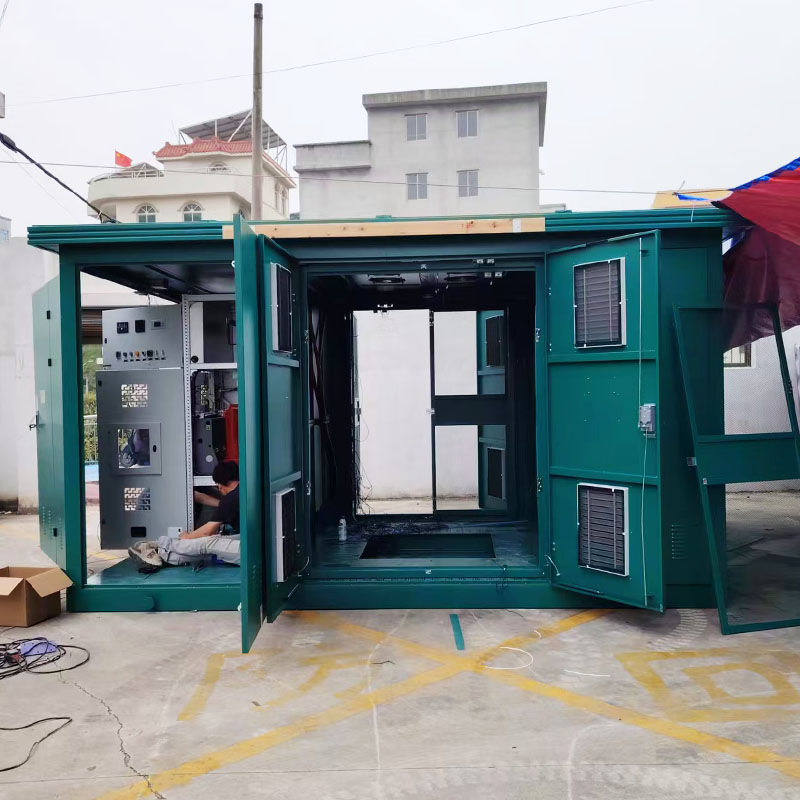

ساختار داخلی
محفظه ولتاژ بالا (سمت چپ) مجهز به سوئیچ بار، فیوز پلاگین با حساسیت دوگانه، اتصالات کابل زانویی و صاعقه گیر غوطه ور در روغن. تمام اجزای برق فشار قوی در روغن عایق ترانسفورماتور غوطه ور شده و کاملاً مهر و موم شده و عایق شده است. پنجره های عملیاتی رزرو شده برای تعویض فیوز و بازرسی معمول.

مخزن اصلی ترانسفورماتور (منطقه هسته میانی) هسته و سیم پیچ ترانسفورماتور سه فاز غوطه ور در روغن، مخزن روغن مشترک با اجزای ولتاژ بالا. ساختار رادیاتور سه طرفه برای اتلاف گرمای کارآمد، مجهز به نشانگر سطح روغن، شیر کاهش فشار و شیر تخلیه روغن برای نظارت و نگهداری آسان.

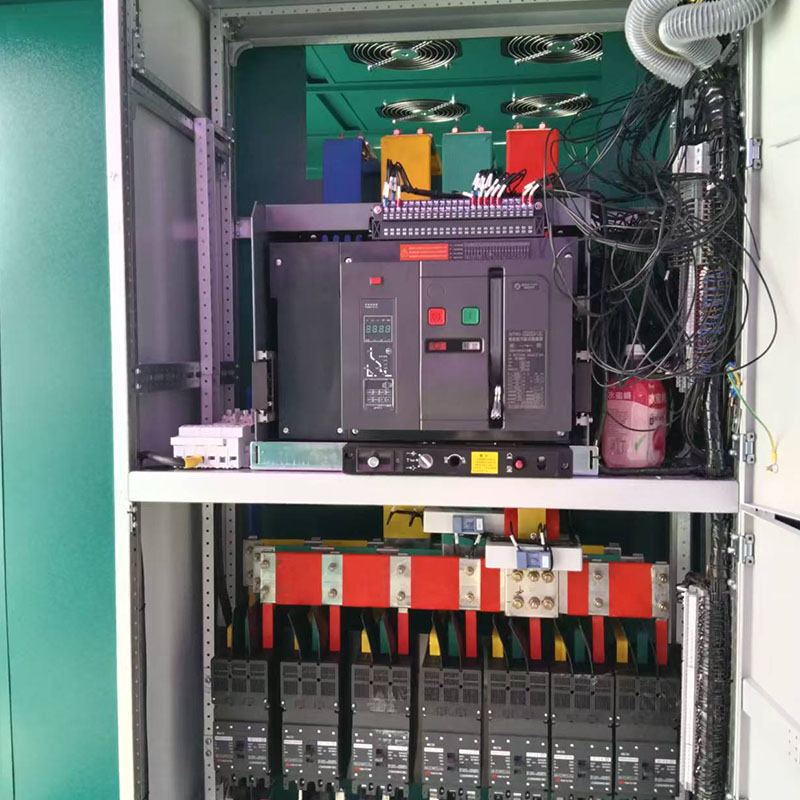

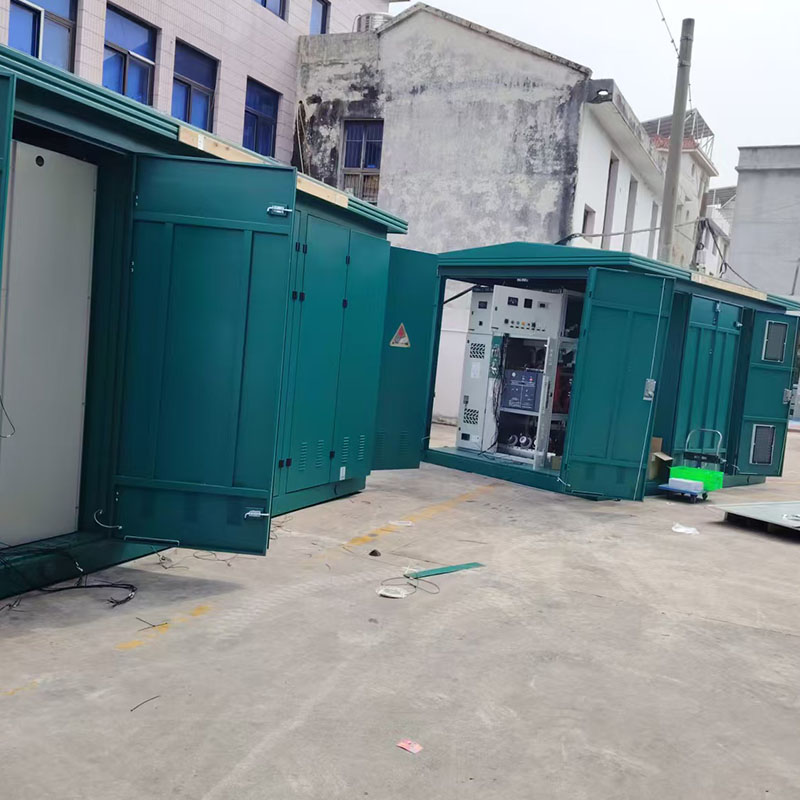

محفظه خروجی ولتاژ پایین (سمت راست) پارتیشن فولادی مستقل جدا شده از مخزن ترانسفورماتور. ریل های نصب شده برای قطع کننده های مدار قالبی، کنتورهای برق چند منظوره، بلوک های ترمینال و دستگاه های جبران توان راکتیو رزرو شده است. ارتباط RS485 برای اتصال سیستم نظارت هوشمند قدرت محفوظ است.

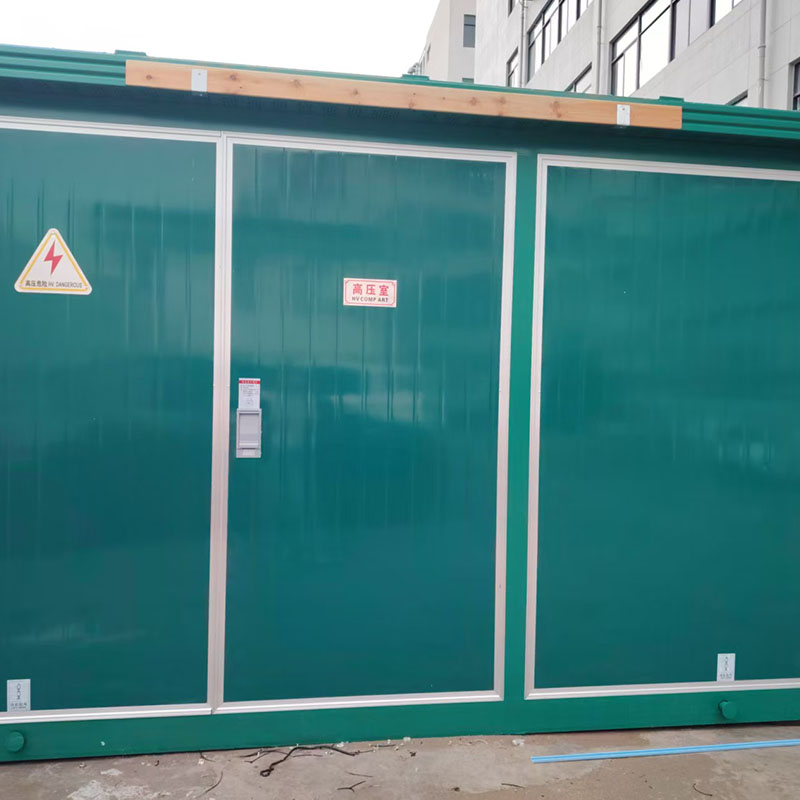

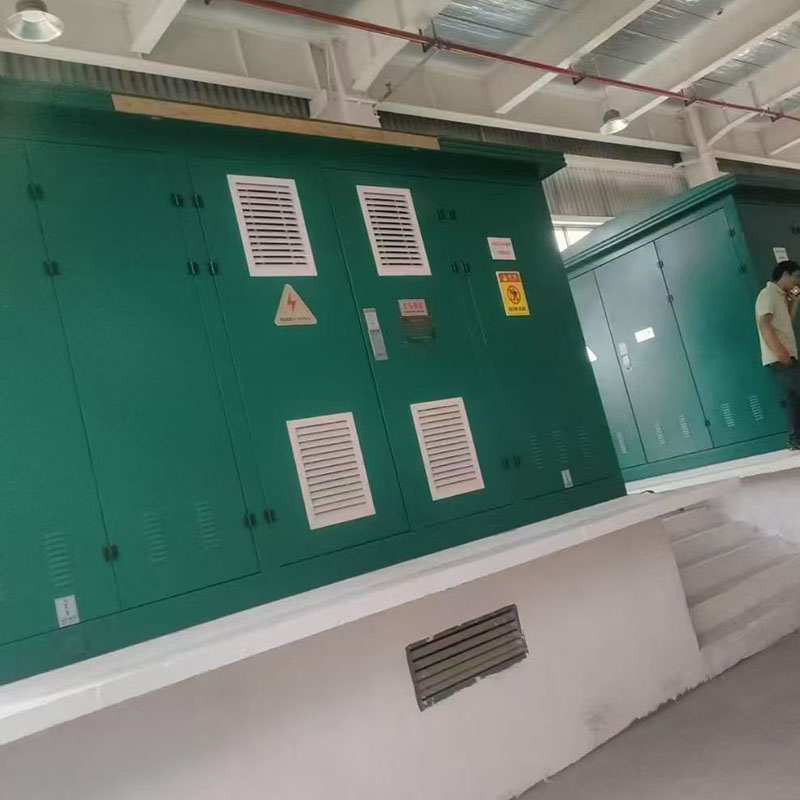

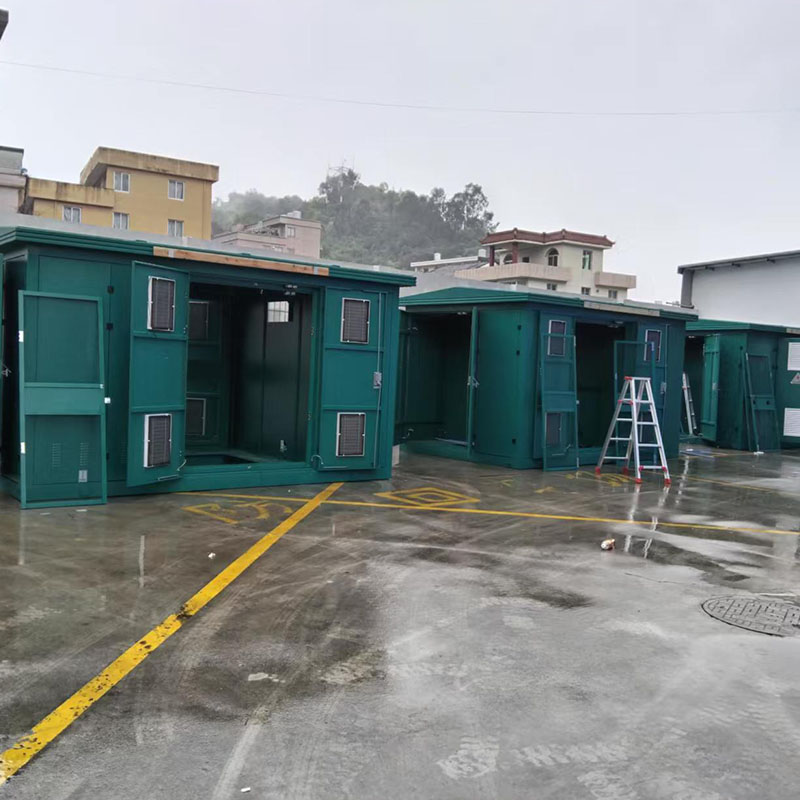

محفظه خارجی کابینت یکپارچه ورق فولادی نورد سرد یکپارچه با رویه شیبدار برای تخلیه آب باران. پاشش الکترواستاتیک در فضای باز ضد زنگ، درب های کابینت قفل شونده متعدد برای نگهداری طبقه بندی شده هر محفظه.

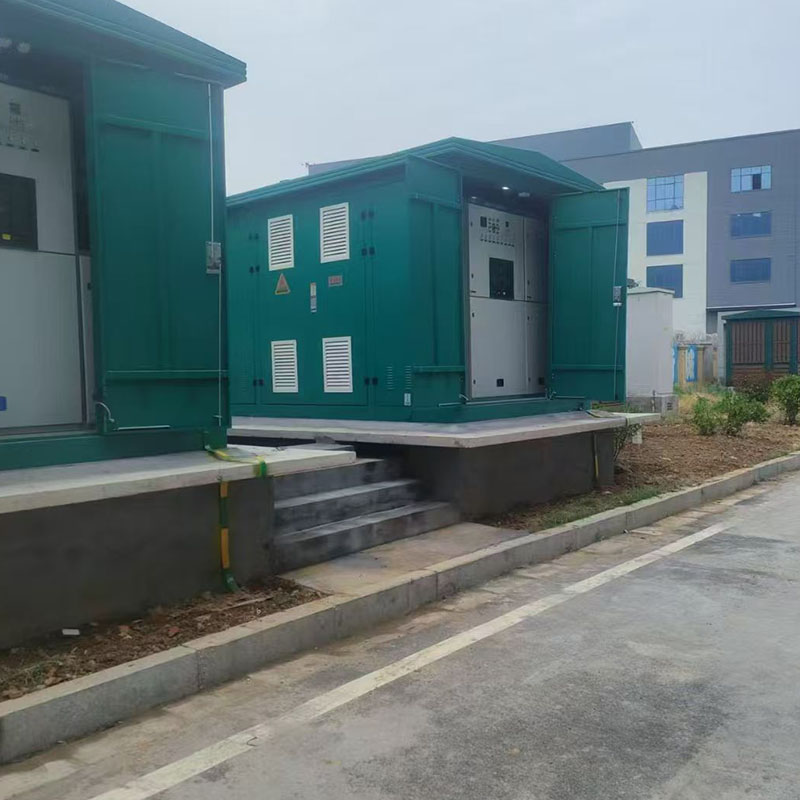

سناریوهای کاربردی

نوسازی شبکه برق شهری، محله های مسکونی، مدارس، بیمارستان ها و مراکز خرید تجاری؛ نیروگاه های فتوولتائیک توزیع شده، مزارع بادی و ذخیره انرژی که از توزیع برق پشتیبانی می کنند. کارگاه های کارخانه های صنعتی، شرکت های معدنی و منبع تغذیه پارک؛ تامین برق ساختمانی موقت برای بزرگراه ها، تونل ها، ترانزیت ریلی و پروژه های شهری؛ شبکه توزیع برق روستایی و روشنایی خیابان منبع تغذیه متمرکز.

جدول پارامترهای فنی
