سیستم های مدار شکن کیس عایق: نحوه کار آنها و نحوه انتخاب

مهندسي كه بر روي يك تابلو برق ولتاژ پايين جديد كار مي كرد، يك بار معضل كلاسيك يك تغذيه كننده 1600 آمپري را توضيح داد: يك شكن شكن قالبي كه به سختي رده را پوشش مي داد، يا يك قطع كننده مدار كامل هوا كه احساس مي كرد زياده روي مي كند. قطع کننده مدار عایق (ICCB) در وسط قرار دارد و این مشکل را در هزاران نصب حل می کند. از نظر عملی، یک سیستم ICCB یک قاب شکن قالب‌گیری شده با کارایی بالا در یک کیس کاملاً عایق‌شده است، که معمولاً مجهز به محافظ الکترونیکی سفر است و اغلب در یک گهواره کشیده قرار می‌گیرد. این مقاله توضیح می‌دهد که این دسته به چه معناست، چگونه با قطع کننده‌های مدار قالب‌گیری شده و هوا مقایسه می‌شود، و قبل از اینکه یکی را مشخص کنید، چه چیزی را باید تأیید کنید.

سیستم قطع کننده مدار کیس عایق چیست

یک مدارشکن کیس عایق شده، در هسته خود، یک قطع کننده مدار قالب بندی شده سنگین است. این نام محفظه را توصیف می کند: تمام قطعات حامل جریان در داخل یک محفظه عایق ساخته شده از رزین ترموست یا پلی استر تقویت شده با شیشه قرار می گیرند. این ساختار دستگاه را فشرده نگه می‌دارد در حالی که قوس را در هنگام وقفه در بر می‌گیرد. بیشتر ICCB ها در محدوده 800 A تا 5000 A کار می کنند، با اندازه های رایج قاب در 800 A، 1600 A، 2000 A، 3200 A و 4000 A. آنها مکانیک های کلیدی اولیه یک MCCB را به اشتراک می گذارند، اما حاشیه عملکرد و قابلیت خدمات را به فیدرهای حیاتی اضافه می کنند.

سه ویژگی ICCB را از MCCB استاندارد جدا می کند. اول، یک مکانیسم انرژی ذخیره شده دو مرحله ای بدون توجه به اینکه اپراتور دسته را چقدر آهسته حرکت می دهد، باز و بسته شدن مداوم را ارائه می دهد. دوم، یک واحد سفر الکترونیکی جایگزین سفر حرارتی مغناطیسی می شود و تنظیمات طولانی مدت، کوتاه مدت، لحظه ای و زمینی قابل تنظیم را ارائه می دهد. سوم، قاب‌های بزرگ‌تر با ساختار کششی در دسترس هستند، بنابراین می‌توان شکن را برای بازرسی یا تعویض بدون باز کردن شینه‌ها خارج کرد. این ویژگی‌ها با هم باعث می‌شوند یک ICCB بیشتر شبیه یک قطع کننده مدار هوا باشد و در عین حال ردپای کیس قالب‌گیری شده را حفظ کند.

چرا بخش سیستم مهم است

کلمه "سیستم" در سیستم های قطع کننده مدار عایق بندی شده تصادفی نیست. در تابلو برق، قطع کننده هرگز به تنهایی کار نمی کند. این دستگاه با یک واحد تریپ، پایه کششی، اینترلاک های مکانیکی، کنتاکت های کمکی، خروجی های ولتاژ پایین، سنسورهای خطای زمین و گاهی اوقات یک ماژول ارتباطی جفت می شود. واحد سفر الکترونیکی قلب این ترتیب است. مقادیر قابل تنظیم بلندمدت و کوتاه مدت و تاخیر انتخاب‌پذیری را ممکن می‌سازد: یک عیب در فیدر پایین‌دست قبل از خاموش شدن قطع کننده اصلی برطرف می‌شود. بدون هماهنگی، یک خطا می‌تواند کل تأسیسات را تاریک کند.

هنگامی که یک مشخصات نیاز به حفاظت LSIG یا نظارت از راه دور دارد، یک MCCB مغناطیسی حرارتی نمی تواند آن را تحویل دهد، اما یک بریکر با یک واحد تریپ کنترل شده توسط ریزپردازنده می تواند. بسیاری از سازندگان تابلو برق اکنون از کلاس جعبه قالب‌گیری شده به‌عنوان پیش‌فرض برای فیدرهای نصب شده ثابت و موقعیت‌های خروجی برای برق و اتصالات استفاده می‌کنند. یک قطع کننده توزیع برق مدرن مانند قطع کننده مدار قالبی MTNSX 100 A تا 1600 A بخش بزرگی از این وظایف فیدر را با ردپایی که متناسب با محفظه های فشرده است پوشش می دهد.

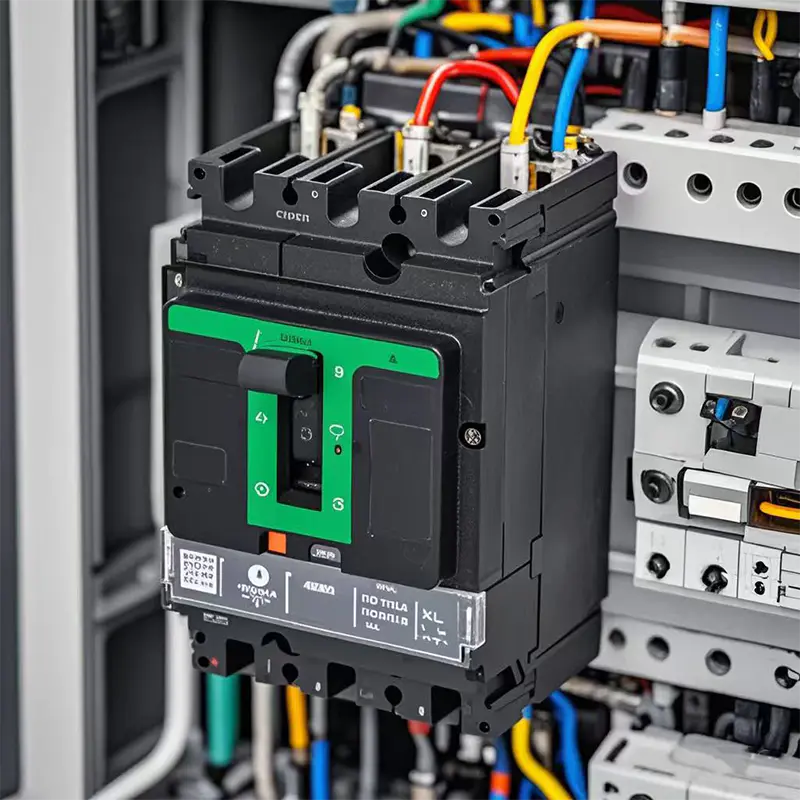

مدارشکن MT-NSX 3/4P 100A-630A AC قالبی برای صنعت و تجاری Mingtuo، چین عمده فروشی MT-NSX 3/4P 100A-630A AC Molded Case Circuit Breaker برای تامین کنندگان توزیع صنعتی و تجاری و MT-N... مشاهده محصول →

سیستم‌های ICCB در مقابل کیس قالب‌گیری شده در مقابل قطع کننده‌های مدار هوا

یک مقایسه مستقیم مشخص می‌کند که هر فناوری در کجای توزیع ولتاژ پایین قرار می‌گیرد.

جدول یک نکته را روشن می کند: ICCB ها فضای بین شکن های قالب بندی شده با کارایی بالا و شکن های هوا را اشغال می کنند. آنها بیشتر قابلیت سرویس دهی و گزینش پذیری یک ACB را در بسته ای ارائه می کنند که به راحتی در تابلو برق جمع و جور ادغام می شود. معاوضه ها در افراط ظاهر می شوند. کمتر از 800 A، یک MCCB خوش ساخت اقتصادی تر است. بالاتر از 3200 A، یا زمانی که تابلو از قبل در اطراف محفظه های استاندارد ACB قرار گرفته باشد، یک قطع کننده مدار هوا به انتخاب عملی تبدیل می شود.

جایی که سیستم های شکن کیس عایق جای خود را به دست می آورند

سیستم‌های ICCB به ندرت ارزان‌ترین گزینه هستند، اما زمانی که سه شرط با هم تداخل دارند، به گزینه مناسبی تبدیل می‌شوند: فیدر به حاشیه حامل جریان واقعی نیاز دارد، مطالعه حفاظتی به منحنی‌های قابل تنظیم نیاز دارد، و انتظار می‌رود تعمیر و نگهداری بدون خاموش شدن طولانی‌مدت انجام شود. تاسیسات معمولی عبارتند از:

• تابلوهای ولتاژ پایین و مراکز کنترل موتور که در آن موقعیت های اصلی یا اتصالی نیاز به سرویس کشی دارند.
• رایزرهای بلند و فیدرهای تجاری که فضای اتاق برق تنگ است.
• کارخانه های صنعتی با فرآیندهای پیوسته، که در آن گزینش پذیری و جایگزینی سریع زمان خرابی را کاهش می دهد.
• مراکز داده، بیمارستان‌ها و سایر امکانات حیاتی با تغذیه دوگانه، انتقال خودکار یا پشتیبان‌گیری از ژنراتور.
• مدارهای خروجی و بای پس یو پی اس، که در آن واحدهای سفر الکترونیکی با حفاظت ترانسفورماتور بالادست هماهنگ می شوند.

در هر مورد، عامل تعیین کننده واحد سفر و پیکربندی تابلو است. اگر یک قطع کننده حرارتی مغناطیسی ثابت نتواند منحنی هماهنگی را ارائه دهد، پروژه به کلاس سفر الکترونیکی منتقل می شود. اگر چیدمان تابلو همچنین نیاز به ساخت کشش دارد، شما به طور موثر یک سیستم ICCB یا یک قطع کننده هوا را مشخص می کنید.

قبل از تعیین سیستم ICCB چه چیزی را باید بررسی کرد

مشخصاتی که شبیه یک رتبه بندی جریان ساده به نظر می رسد می تواند چندین جزئیات مهندسی را پنهان کند. قبل از اینکه به یک کلاس شکن متعهد شوید، روی این نکات کار کنید.

1. رتبه بندی مداوم و حاشیه فریم. یک قاب برابر یا بالاتر از ظرفیت هادی انتخاب کنید که فضایی برای رشد آینده داشته باشد.
2. قطع رتبه بندی هم ظرفیت نهایی و هم ظرفیت سرویس را در برابر سطح خطای محاسبه شده بررسی کنید.
3. توابع واحد سفر تأیید کنید که تنظیمات طولانی‌مدت، کوتاه‌مدت، آنی و خطای زمین در سایت موجود و قابل تنظیم هستند.
4. هماهنگی انتخاب. هماهنگی با حفاظت ترانسفورماتور بالادست و فیدرهای پایین دست، از جمله مقاومت کوتاه مدت را بررسی کنید.
5. ساخت و ساز کششی یا ثابت. تصمیم بگیرید که آیا نصب نیاز به تعویض شکن دارد یا خیر.
6. لوازم جانبی و ارتباطات. در صورت لزوم، آزادسازی ولتاژ پایین، خروجی شنت، کنتاکت های کمکی، یا ارتباطات اتوبوس را شامل شود.
7. شرایط خدمات. برای دمای محیط، ارتفاع، رطوبت، یا محیط‌های خورنده از درجه‌بندی استفاده کنید.
8. استانداردها و گواهینامه. مطابقت با IEC 60947-2، UL 489 یا استاندارد بازار مقصد را تأیید کنید.

برای کاربردها در باند ICCB بالایی، یا زمانی که تابلو در اطراف محفظه های قطع کننده هوا ساخته شده است، جایگزین طبیعی یک مدار شکن هوای خروجی است. قطع کننده مدار MT-2000-3200A Mingtuo Electric برای توزیع ولتاژ پایین محدوده 2000 A تا 3200 A را با ساختار کششی و عملکرد وقفه ای که از یک بریکر اصلی در آن کلاس انتظار می رود را پوشش می دهد.

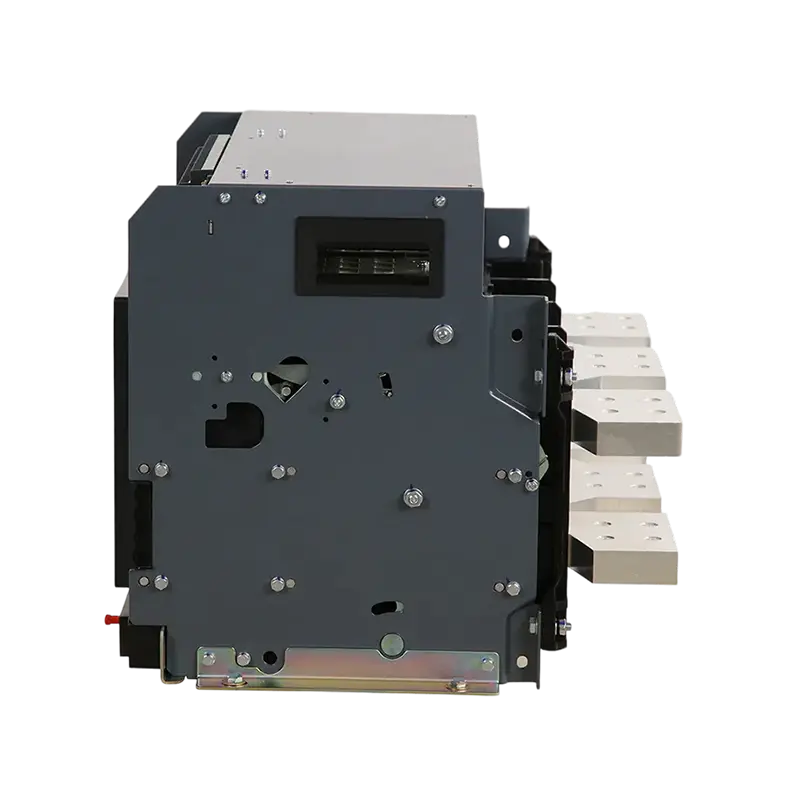

تامین کنندگان قطع کننده مدار هوای توزیع ولتاژ پایین، کارخانه Mingtuo عمده فروشی 2000–3200A تامین کنندگان مدار قطع کننده هوای توزیع ولتاژ پایین و مدار شکن هوای ولتاژ پایین تولید... مشاهده محصول →

تطبیق فناوری با برنامه

بهترین کلاس به ندرت گران ترین کلاس است. یک MCCB با نصب ثابت و با کارایی بالا، بسیاری از فیدرها را به لحاظ اقتصادی مدیریت می کند. یک سیستم ICCB با یک سفر الکترونیکی زمانی مناسب است که گزینش پذیری و قابلیت تنظیم اهمیت دارد. هنگامی که تابلو برق بزرگ باشد، جریان از 3200 آمپر فراتر رود، یا استراتژی تعمیر و نگهداری به نفع قابلیت برداشت کامل باشد، ACB خروجی برنده می شود. هر یک از مراحل بالا در کلاس هزینه و ردپایی را اضافه می کند، بنابراین سطح خطا، هماهنگی و نیازهای خدمات باید تصمیم را هدایت کند.

محدوده محصول در دسترس از یک تولید کننده می تواند این تصمیم را ساده کند. از طرف کیس قالب‌گیری شده، سری MTNSX توزیع برق از 100 A تا 1600 A را برای کاربردهای فیدر با نصب ثابت پوشش می‌دهد. در سمت هوا، NT/NW پیشرفته مدار شکن هوا دارای امتیاز 1600 A تا 6300 A موقعیت‌های اصلی و کراواتی ثابت و کشیده را ارائه می‌کند که فراتر از محدودیت‌های عملی قاب‌های ICCB است.

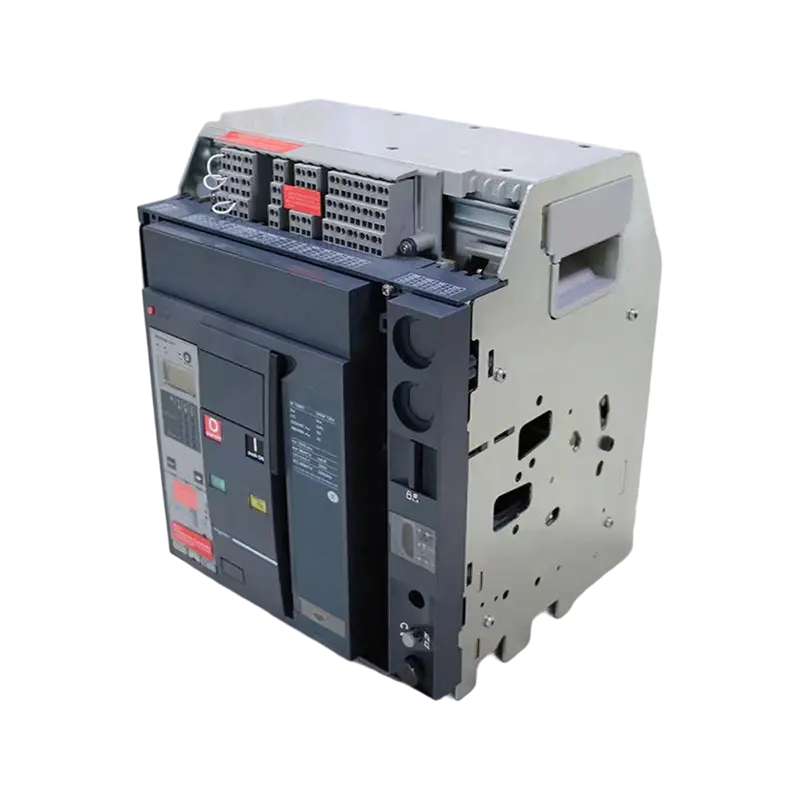

قطع کننده مدار پیشرفته هوا 1600A–6300A برای نصب و راه اندازی ثابت و کششی Mingtuo، چین عمده فروشی مدار هوای پیشرفته 1600A–6300A برای تامین کنندگان نصب و راه اندازی ثابت و مدار هوای پیشرفته ... مشاهده محصول →

درک سیستم های قطع کننده کیس عایق بندی شده اهمیت دارد زیرا این دسته دقیقاً در جایی قرار می گیرد که بسیاری از پروژه های واقعی نیاز به محافظت دارند: عملکرد به اندازه کافی بالا برای ارائه گزینش پذیری و قابلیت سرویس دهی، به اندازه کافی جمع و جور برای تناسب با اتاق های الکتریکی واقعی، و به اندازه کافی مستند شده است که با اطمینان مشخص شود. با محاسبات خطا و مطالعه گزینشی شروع کنید، و کلاس ICCB اغلب نه یک مصالحه و نه یک تجمل، بلکه مناسب است. راهنمای انتخاب قطع کننده مدار ولتاژ پایین و ولتاژ متوسط ما طیف کاملی از MCCB تا ACB و خلاء شکن را طی می کند. برای نیازهای خاص تابلو برق، تیم مهندسی در Mingtuo Electric می‌تواند اندازه‌های قاب، واحدهای سفر، و ترتیبات کشش را بر اساس نمایه بار شما بررسی کند.
