Name: کنتاکتور DC ولتاژ بالا DHV250
Rating: 5 (99 reviews)

کنتاکتور DC ولتاژ بالا DHV250

توضیحات:

DHV250 یک کنتاکتور DC با ولتاژ بالا با جریان نامی 250 آمپر و طراحی فشرده است. از ویژگی های اصلی آن می توان به مصرف برق بسیار کم سیم پیچ (حفظ مصرف برق ≤ 2.5 وات)، مدار تماس اصلی غیر قطبی، کنتاکت های کمکی اختیاری، و استفاده از محفظه های تماس بادی مهر و موم شده برای افزایش قابلیت اطمینان اشاره کرد. این سوئیچینگ ولتاژ گسترده از 12-1000VDC، با حداکثر جریان قطع 2000A (320VDC)، طول عمر مکانیکی 300000 سیکل، و محدوده دمای کاری -40 ℃ تا 85 ℃ را پشتیبانی می کند. این محصول انواع گزینه های ولتاژ و نصب کویل را ارائه می دهد که برای زمینه هایی مانند وسایل نقلیه الکتریکی، ایستگاه های شارژ، سیستم های انرژی خورشیدی و ماشین آلات ساختمانی مناسب است. گواهینامه های CCC و CE را دریافت کرده است.

برنامه های کاربردی：

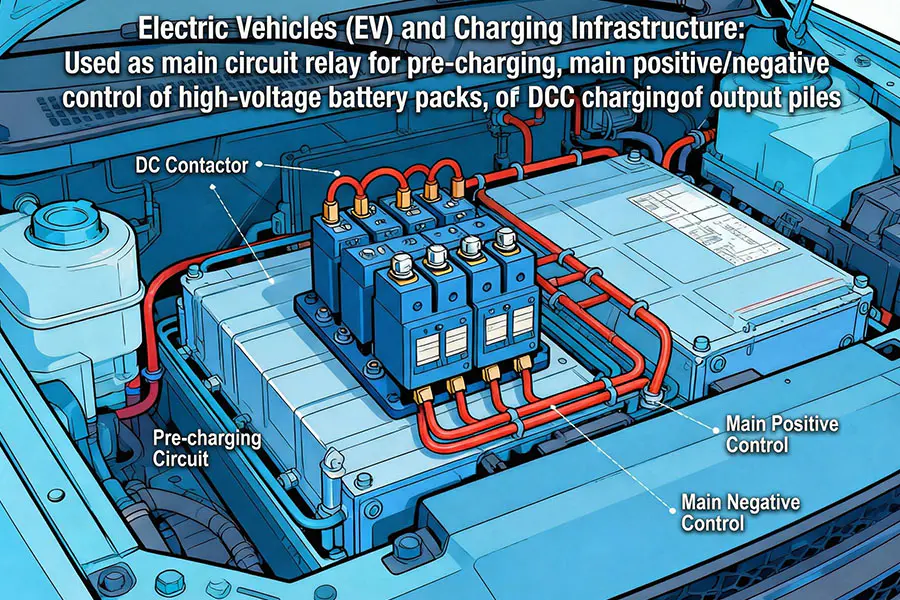

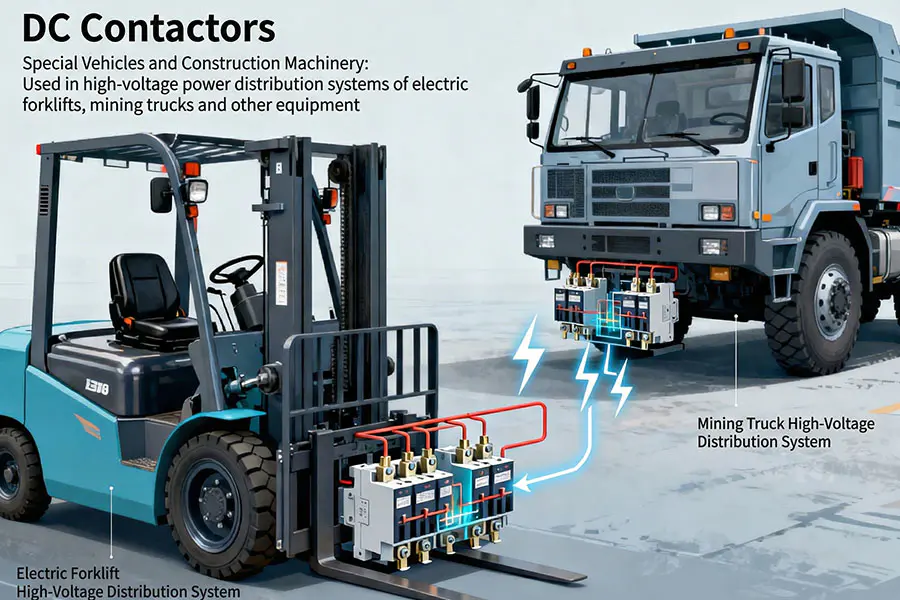

در زمینه وسایل نقلیه انرژی نو: کنترل مدار اصلی ولتاژ بالا و مدار پیش شارژ برای وسایل نقلیه الکتریکی و ماشین آلات مهندسی برق.

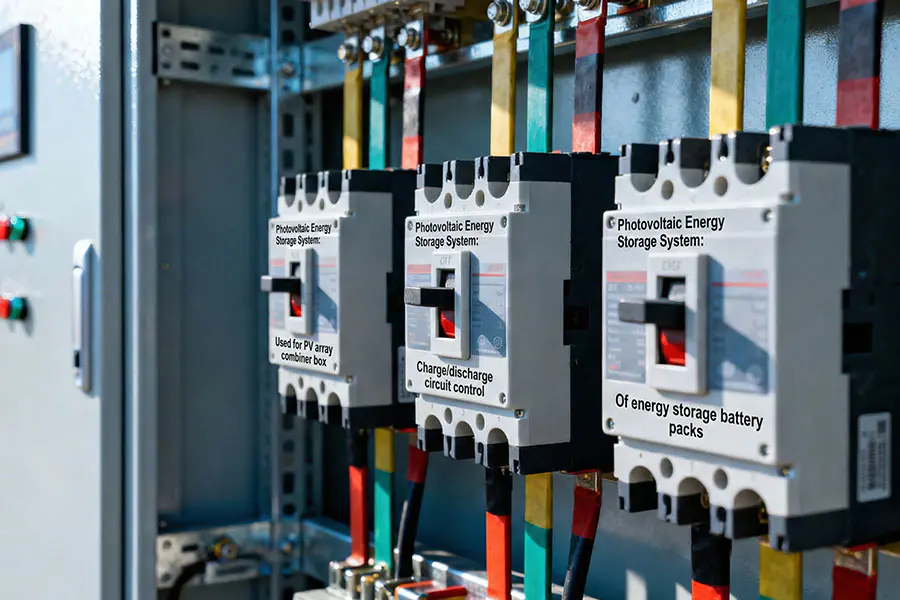

زیرساخت انرژی: سوئیچ های جانبی DC برای سیستم های تولید برق فتوولتائیک خورشیدی، سیستم های ذخیره انرژی و ایستگاه های شارژ.

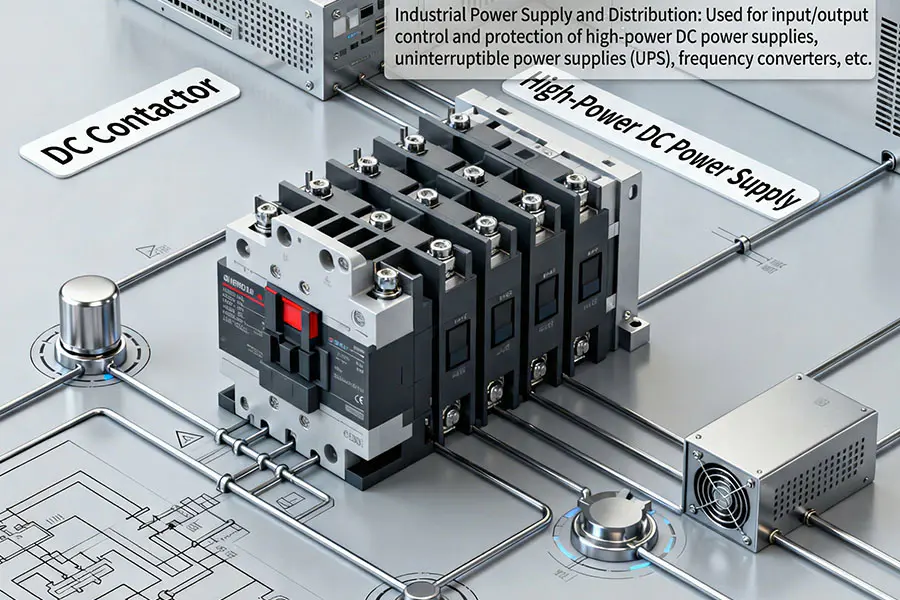

صنعت و ارتباطات: منبع تغذیه بدون وقفه (UPS)، تجهیزات برق ارتباطی، سیستم کنترل الکتریکی ماشین آلات مهندسی.

سایر سیستم های منبع تغذیه DC: سناریوهای مختلف کنترل الکترونیکی که نیاز به سوئیچینگ قابل اعتماد بارهای جریان DC بالا دارند.

DHV250 یک کلید الکترومغناطیسی است. اصل اصلی این است که وقتی سیم‌پیچ انرژی می‌گیرد، نیروی الکترومغناطیسی برای به حرکت درآوردن آرمیچر داخلی و تماس متحرک برای بستن تماس معمولی باز تولید می‌شود.

بدین ترتیب مدار اصلی DC ولتاژ بالا وصل می شود. پس از خاموش شدن سیم پیچ، تماس به سرعت تحت اثر فنر واکنش (یا نیروی مغناطیسی دائمی) قطع می شود و مدار قطع می شود.

مواد اصلی و گواهینامه: این محصول با دستورالعمل زیست محیطی RoHS مطابقت دارد و گواهینامه اجباری چین (CCC) و گواهینامه CE اروپا را گذرانده است و استانداردهای ایمنی و کیفیت برای دسترسی به بازار را برآورده می کند.

تست عملکرد دقیق: پارامترهای محصول بر اساس آزمایش های دقیق است، مانند:

ولتاژ مقاومت دی الکتریک: قطعات رسانایی که به طور متقابل عایق بندی شده اند، می توانند تست ولتاژ 2200VAC/1 دقیقه را تحمل کنند.

تحمل محیطی: محدوده دمای کار از -40 ℃ تا 85 ℃ است و می تواند لرزش 5 گرمی و ضربه 20 گرم را تحمل کند و با شرایط کاری سخت سازگار باشد.

آزمایش عمر: منحنی های عمر الکتریکی را بر اساس بارهای مقاومتی، با عمر مکانیکی تا 300000 سیکل ارائه دهید.

ساختار مکانیکی و آب بندی قابل اعتماد: اتخاذ یک ساختار آب بندی برای جلوگیری از آلودگی خارجی و بهینه سازی طراحی تورم برای خاموش کردن قوس. مقررات روشنی در مورد گشتاور نصب و گشتاور سیم کشی برای اطمینان از قابلیت اطمینان اتصال وجود دارد.

کنترل فرآیند و فرآیند: این سند سطح تحمل را برای ابعاد بدون علامت مشخص می کند، که منعکس کننده کنترل دقت ساخت است.

ظرفیت حمل جریان بالا، اندازه کوچک: به ظرفیت حمل جریان نامی 250 آمپر در حجم فشرده دست یابید و در فضای نصب صرفه جویی کنید.

مصرف برق بسیار کم: سیم پیچ حداکثر مصرف برق تنها 2.5 وات را حفظ می کند که صرفه جویی در انرژی و کارآمد است و از دست دادن گرما را کاهش می دهد.

طراحی با قابلیت اطمینان بالا:

محدوده ولتاژ گسترده: ولتاژ سوئیچینگ تماس اصلی 12-1000VDC است که چندین پلت فرم ولتاژ بالا را پوشش می دهد.

توانایی شکستن قوی: می تواند حداکثر جریان 2000A (320VDC) را قطع کند.

کاهش ولتاژ تماس: در جریان 250 آمپر، افت ولتاژ تماس ≤ 80 میلی ولت است و تلفات هدایت اندک است.

عمر طولانی مدت: 300000 چرخه مکانیکی، همراه با منحنی عمر الکتریکی، با عمر طولانی در شرایط نامی.

ایمنی بالا: مقاومت عایق بالا (≥ 100M Ω)، ولتاژ مقاومت در برابر دی الکتریک قوی، طراحی داخلی حفاظت از ولتاژ (بعضی مدل ها)، ایمن تر برای استفاده.

پیکربندی انعطاف پذیر: دو ولتاژ سیم پیچ گسترده، 9-36V و 32-95V، برای انتخاب در دسترس هستند. کنتاکت های اصلی در نوع پیچی (نوع A/H) و نوع پیچی (نوع C/D) موجود هستند و می توانند به کنتاکت های کمکی مجهز شوند. پشتیبانی از دو روش نصب: مسطح (A) و افقی (H)، مناسب برای سناریوهای مختلف برنامه.
