کلید قطع کننده مدار در مقابل سوئیچ قطع: تفاوت های کلیدی و راهنمای انتخاب

یک خدمه تعمیر و نگهداری به یک صفحه کنترل صنعتی می رسند تا یک کنتاکتور موتور خراب را جایگزین کنند. برقکار دستگیره کلید قطع را در حالت خاموش قرار می دهد، شکاف هوای قابل مشاهده در داخل را می بیند، برچسب قفل را اعمال می کند و تنها پس از آن شروع به کار می کند. 30 متر دورتر، یک قطع کننده مدار به تازگی در هنگام خطای اتصال کوتاه قطع شده است و قبل از اینکه کسی متوجه شود کابل فیدر آسیب دیده را جدا کرده است. هر دو دستگاه جریان برق را قطع می کنند. اما آنها این کار را به دلایل کاملاً متفاوت انجام می دهند و استفاده از یکی در جایی که دیگری متعلق به دیگری است، مشکلات جدی ایمنی، زمان کار و انطباق ایجاد می کند.

سوئیچ قطع اتصال چه می کند

سوئیچ قطع، که جداکننده یا جداکننده نیز نامیده می شود، یک وسیله کلیدزنی است که به صورت دستی کار می کند و وظیفه آن جداسازی مدار یا قطعه ای از تجهیزات از منبع تغذیه آن است. این یک شکاف هوای مثبت و قابل مشاهده در موقعیت باز ایجاد می کند تا پرسنل تعمیر و نگهداری بتوانند قبل از لمس مدار، بررسی کنند که مدار مرده است. این شکست قابل مشاهده دلیل اصلی وجود سوئیچ های قطع است.

کلیدهای قطع جریان اضافه را تشخیص نمی دهند و خود به خود قطع نمی شوند. بسیاری از طرح ها می توانند جریان بار معمولی را بشکنند، اما هدف آنها قطع جریان خطا نیست. در نصبی که به درستی طراحی شده است، کلید قطع پس از اینکه مدار قبلاً توسط یک قطع کننده مدار قطع شده است یا تحت شرایط بار در محدوده ظرفیت قطعی نامی کلید، کار می کند.

مدار شکن چه کاری انجام می دهد

قطع کننده مدار یک وسیله کلید محافظ است که به صورت خودکار جریان را با تشخیص اضافه بار یا اتصال کوتاه قطع می کند. این عملکرد سوئیچینگ روزمره یک کلید قطع را با حفاظت جریان اضافه فیوز ترکیب می کند، اما می توان آن را پس از خاموش شدن به جای تعویض مجدد تنظیم کرد.

مکانیزم حسگر داخل بریکر به طور مداوم جریان را اندازه گیری می کند. هنگامی که جریان برای مدت زمان مشخصی از آستانه نامی فراتر رفت، مکانیسم آزاد می شود و کنتاکت ها باز می شوند و قوس را مجبور می کند به کانال های قوس در جایی که خاموش می شود. از آنجایی که مدارشکن ها باید جریان های خطا را کنترل کنند، دارای درجه بندی هایی هستند که سوئیچ ها آن را قطع نمی کنند: ظرفیت شکست بر حسب کیلو آمپر، منحنی های تردد، و رتبه های مقاومت کوتاه مدت.

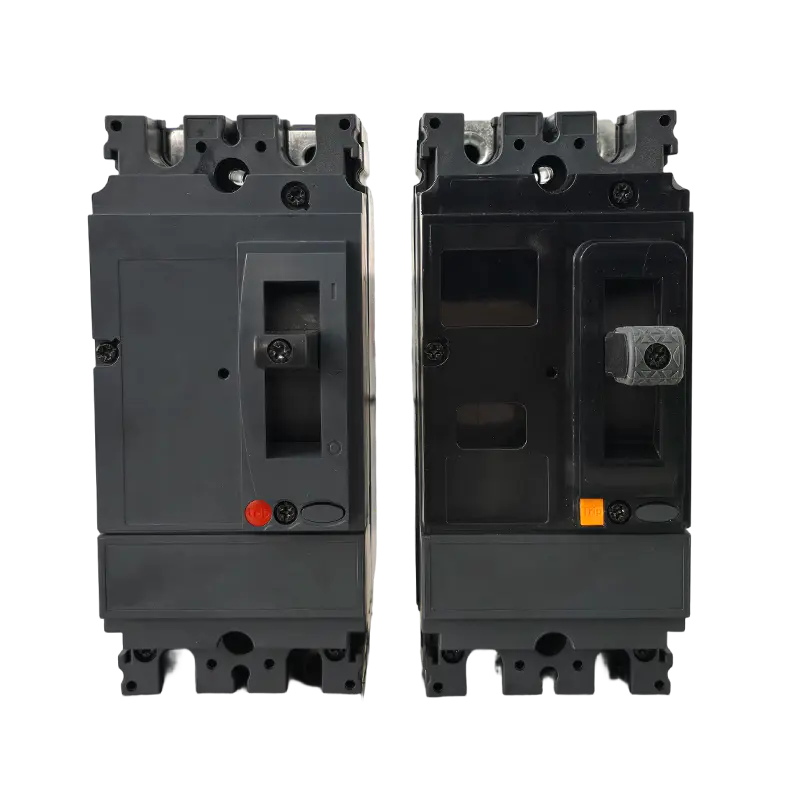

برای پانل های توزیع ولتاژ پایین، مدار شکن کیس قالب گیری شده، اسب بخار کار است. یک مدار شکن کیس قالبی سری EZC درجه بندی از 100 A تا 1600 A را پوشش می دهد و می تواند با کابل های فیدر و ویژگی های بار مطابقت داده شود. توانایی هماهنگ کردن تنظیمات سفر چیزی است که یک بریکر را به جای یک سوئیچ غیرفعال، یک وسیله حفاظت فعال می کند.

مدار شکن 100A–1600A برای توزیع برق کم ولتاژ Su Mingtuo، چین عمده فروشی EZC Molded Case مدار شکن 100A–1600A برای تامین کنندگان توزیع برق ولتاژ پایین و EZC Molded Case Circuit... مشاهده محصول →

سوئیچ قطع در مقابل مدار شکن: جدول مقایسه

در اینجا مقایسه ای کنار هم از این دو دستگاه در نحوه استفاده مهندسان از آنها است.

تفاوت های کلیدی در عملکرد

پاسخ خودکار در مقابل کنترل دستی

یک قطع کننده مدار به آنچه در داخل هادی اتفاق می افتد واکنش نشان می دهد. هنگامی که کابل بیش از حد بارگذاری می شود یا سیم پیچ موتور کوتاه می شود، قطع کننده به خودی خود کار می کند. سوئیچ قطع به خودی خود هیچ کاری انجام نمی دهد. به سادگی در مدار می نشیند و جریان را هدایت می کند تا زمانی که کسی آن را راه اندازی کند. اگر برنامه نیاز به محافظت دارد، سوئیچ قطع به تنهایی کافی نیست.

جداسازی قابل مشاهده در مقابل مخاطبین پنهان

مقررات ایمنی و رویه‌های قفل/تاگوت بر اصل جداسازی قابل مشاهده تکیه دارند. یک کلید قطع به شما یک موقعیت باز واضح و اغلب یک شکاف هوایی قابل مشاهده را می دهد. قطع کننده مدار موقعیت دسته را نشان می دهد، اما کنتاکت ها در داخل کیس قالب گیری مهر و موم شده اند. نمی توانید ببینید که آیا آنها واقعاً باز هستند یا خیر. به همین دلیل، مهندسان باتجربه قطع کننده قطع شده را به عنوان نشانه ای از نقص در نظر می گیرند، اما همچنان قبل از اجازه کار عملی، از یک جداکننده قابل مشاهده استفاده می کنند.

قابلیت شکستن عیب

مهمترین تمایز مهندسی، شکستن ظرفیت است. یک قطع کننده مدار برای قطع جریان های اتصال کوتاه، به عنوان مثال 50 کیلو آمپر در 415 ولت، بدون آسیب آزمایش می شود. سوئیچ قطع برای این وظیفه طراحی نشده است. باز کردن کلید قطع در حالی که دارای جریان خطا است، قوسی ایجاد می کند که می تواند دستگاه را از بین ببرد و به اپراتور آسیب برساند. دنباله صحیح همیشه این است: ابتدا شکن را باز کنید، سپس قطع را اجرا کنید.

زمان استفاده از کلید قطع در مقابل مدار شکن

از سوئیچ قطع اتصال When استفاده کنید

• قبل از تعمیر و نگهداری به یک وسیله ایزوله قابل قفل و قابل مشاهده نیاز دارید.
• سوئیچ در پایین دست یک قطع کننده یا فیوز قرار می گیرد که از قبل محافظت می کند.
• شما نیاز به قطع محلی در تجهیزات، مانند کلید جداکننده تهویه مطبوع یا قطع کننده موتور دارید.

وقتی از مدار شکن استفاده کنید

• شما به حفاظت اضافه بار و اتصال کوتاه خودکار برای فیدر یا بار نیاز دارید.
• تجهیزات به طور مستقیم به یک باس توزیع بدون حفاظت بالادست متصل می شود.
• شما باید به سرعت پس از یک خطا بدون انتظار برای فیوزهای جایگزین، برق را بازیابی کنید.
• شما در حال طراحی محافظ ورودی اصلی برای تابلو برق هستید.

استفاده از Both Together When

نصب باید هم محافظت شده و هم قابل نگهداری باشد. در مرکز کنترل موتور، یک قطع کننده یا کلید فیوز شده از مدار انشعاب محافظت می کند، در حالی که یک کلید قطع در موتور، ایزوله قابل مشاهده را فراهم می کند. در پست های فشار متوسط، مدارشکن خلاء داخلی 12 کیلو ولت VS1 عیوب را برطرف می کند و جریان بار را تغییر می دهد، در حالی که یک قطع کننده مجاور به خدمه تعمیر و نگهداری یک استراحت قابل مشاهده می دهد.

مدار شکن خلاء فشار متوسط 12 کیلو ولت داخلی VS1، تامین کنندگان 31.5 کیلو آمپر، Mingtuo، چین عمده فروشی VS1 12kV ولتاژ متوسط ولتاژ داخلی مدار شکن خلاء، تامین کنندگان 31.5kA و VS1 12kV ولتاژ متوسط هند... مشاهده محصول →

چگونه آنها در نصب واقعی با هم کار می کنند

توزیع ولتاژ پایین صنعتی

در یک تابلو برق معمولی ولتاژ پایین، بریکر اصلی ورودی از شینه و بریکرهای فیدر از هر مدار خروجی محافظت می کنند. در خود دستگاه، یک کلید قطع محلی نقطه ایزوله قابل قفل شدن مورد نیاز مجوزهای کاری را فراهم می کند. این آرایش دو لایه استاندارد سیستم های قدرت صنعتی است. برای سیستم های توزیع بزرگ با سطوح خطای بالا، اغلب از یک قطع کننده مدار هوا در باس اصلی استفاده می شود. الف مدار شکن هوا با عملکرد بالا از 1600 A تا 6300 A حفاظت در برابر جریان اضافه قابل تنظیم را با طراحی کششی ترکیب می کند، بنابراین می توان کل شکن را به صورت فیزیکی برای تعمیر و نگهداری خارج کرد در حالی که برد برق باقی می ماند.

مدار شکن هوا با کارایی بالا 1600A–6300A، منبع نوع ثابت و کششی Mingtuo، چین عمده فروشی مدار شکن هوا با کارایی بالا 1600A–6300A، تامین کنندگان نوع ثابت و بازده و مدار هوا با کارایی بالا... مشاهده محصول →

پست ها و شبکه های فشار متوسط

در یک پست، تفاوت حتی شدیدتر است. مدارشکن خلاء جریان های خطا را پاک می کند و در حین کارکرد عادی سوئیچینگ بار را انجام می دهد. کلید قطع فقط پس از باز شدن بریکر کار می کند. هرگز انتظار نمی رود جریان بار را قطع کند. اپراتورها موقعیت باز قابل مشاهده جدا کننده را تأیید می کنند، سپس قبل از کار بر روی شینه، زمین را اعمال می کنند.

PV خورشیدی و سیستم های برق پشتیبان

مدارهای DC چالش های خاص خود را ایجاد می کنند. یک آرایه PV به یک جداکننده DC نیاز دارد تا نصاب‌ها بتوانند قبل از لمس اینورتر، پانل‌ها را جدا کنند و یک قطع کننده DC از کابل‌ها در برابر جریان اضافی محافظت می‌کند. سیستم‌های قدرت پشتیبان الگوی مشابهی را نشان می‌دهند: یک سوئیچ انتقال خودکار بین ابزار و ژنراتور انتخاب می‌کند، اما حفاظتی را فراهم نمی‌کند. بریکرهای هر فیدر ورودی انجام می دهند. اگر با یک طرح حفاظتی کامل کار می کنید، ما راهنمای حفاظت الکتریکی ولتاژ پایین و ولتاژ متوسط منطق انتخاب را با جزئیات بیشتری توضیح می دهد.

استانداردها و رتبه بندی هایی که باید بررسی شوند

هنگامی که هر یک از دستگاه ها را مشخص می کنید، سازنده باید استانداردی را که با آن مطابقت دارد را بیان کند. کلیدهای قطع بر اساس استاندارد IEC 60947-3 یا UL 98 آزمایش می شوند. کلیدهای مدار مطابق با استاندارد IEC 60947-2 یا UL 489 آزمایش می شوند. نام محصول به تنهایی به شما نمی گوید که آیا دستگاه می تواند جریان خطا را قطع کند یا خیر. ظرفیت قطع نامی، جریان نامی، و برای جداکننده‌ها، دسته استفاده را بررسی کنید، که مشخص می‌کند آیا می‌تواند جریان بار را قطع کند یا فقط یک مدار قطع شده را جدا کند.

یک سوئیچ قطع اتصال فیوزی نقطه میانی است. این سوئیچ دستی را با نگهدارنده‌های فیوز ترکیب می‌کند، بنابراین می‌تواند از طریق فیوزها از جریان بیش از حد محافظت کند. پس از منفجر شدن فیوزها، باید تعویض شوند و درجه قطع شدن فیوز باید با جریان خطای موجود مطابقت داشته باشد. در اکثر پانل‌های صنعتی، یک قطع کننده مدار قابل تنظیم مجدد عملی‌تر است، زیرا از نگهداری موجودی فیوزهای یدکی جلوگیری می‌کند و امکان برق‌گیری سریع‌تر را فراهم می‌کند.

اشتباهات رایجی که باید از آنها اجتناب کنید

• استفاده از کلید قطع به عنوان تنها محافظ برای موتور یا فیدر. هنگامی که کابل از کار می افتد، سوئیچ کاری انجام نمی دهد و عایق می سوزد تا زمانی که برخی از دستگاه های بالادست خاموش شوند.
• برخورد قطع کننده مدار به عنوان ایزوله کافی برای تعمیر و نگهداری یک بریکر در موقعیت خاموش معمولا قابل قبول است، اما بسیاری از روش های ایمنی نیاز به جداسازی قابل مشاهده دارند.
• راه اندازی یک کلید قطع تحت بار بدون بررسی دسته استفاده از آن. برخی از جداسازها برای شکست بار رتبه بندی می شوند. بسیاری از آنها فقط برای عملیات بدون بار در نظر گرفته شده اند.
• نادیده گرفتن رتبه بندی ظرفیت شکست. انتخاب یک کلید قطع با درجه اتصال کوتاه کمتر از جریان خطای موجود، دستوری برای تخریب تجهیزات و آسیب اپراتور است.
• استفاده از نگهدارنده فیوز در جایی که نیاز به قطع تعمیر و نگهداری است. کلیدهای فیوز شده هیچ شکاف هوایی قابل مشاهده ندارند مگر اینکه فیوزها برداشته شوند.

خط پایین

a را انتخاب کنید مدار شکن زمانی که کار نیاز به حفاظت خودکار دارد. اضافه بارها و مدارهای کوتاه را تشخیص می دهد، آنها را به طور ایمن قطع می کند و پس از رفع عیب قابل تنظیم مجدد است. هنگامی که کار به جدایی مثبت، قابل مشاهده و قابل قفل شدن نیاز دارد، یک کلید قطع را انتخاب کنید تا افراد بتوانند با خیال راحت کار کنند. در تاسيسات صنعتي، تجاري و آب و برق، پاسخ مهندسي صحيح معمولاً هر دو است: قطع كننده مدار براي حفاظت و كليد قطع براي جداسازي.

شکن قطعه ای است که از آسیب در یک خطا جلوگیری می کند، بنابراین انتخاب آن سزاوار بیشترین توجه است. Mingtuo Electrical به‌عنوان تولیدکننده‌ای که بر روی کلیدهای ولتاژ پایین و متوسط ​​تمرکز دارد، محصولات خود را دقیقاً برای این شرایط خطا طراحی می‌کند. می توانید مرور کنید پیشینه شرکت ما برای درک فلسفه ساخت و آزمایش پشت آنها.
