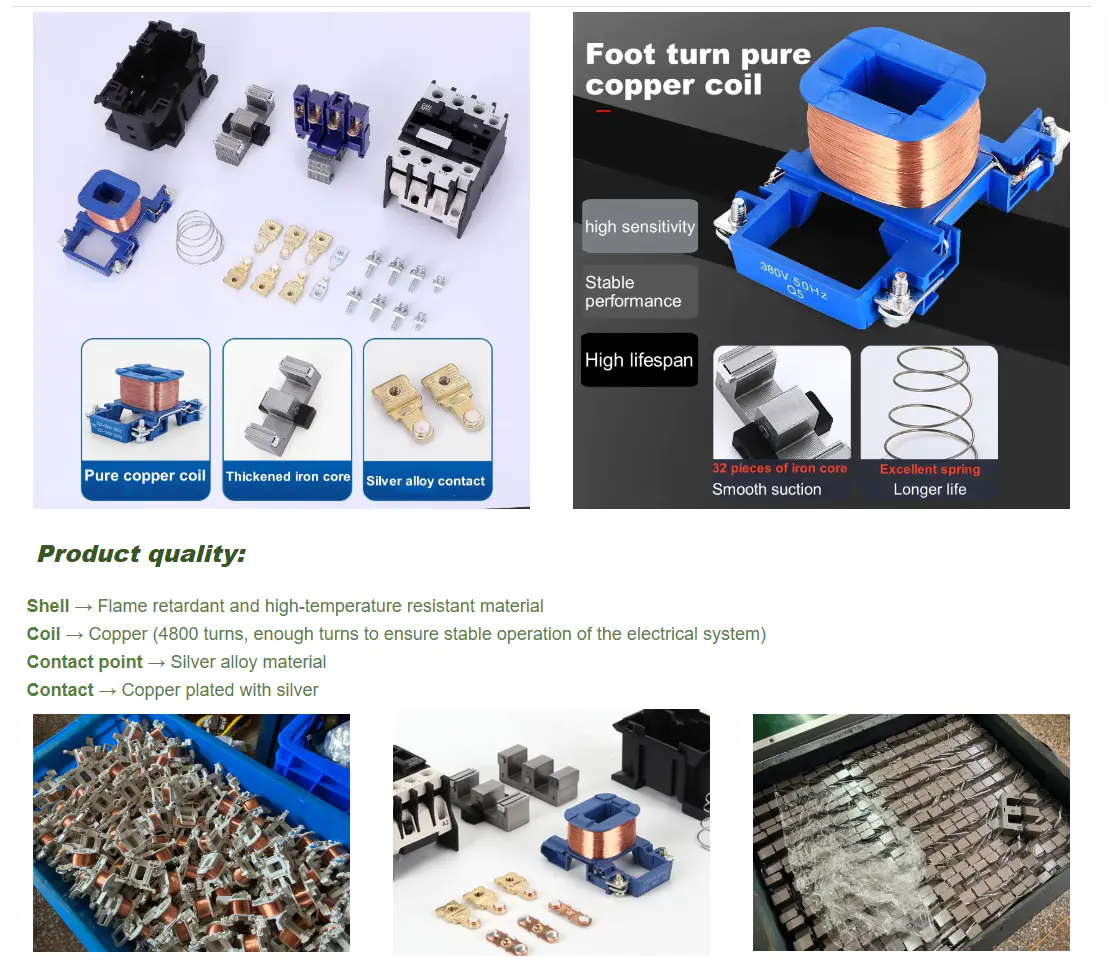

هنگامی که کنتاکتور AC روشن می شود، سیم پیچ داخلی یک میدان مغناطیسی ایجاد می کند که باعث می شود هسته آهنی متحرک و هسته آهنی ثابت با هم جذب شوند و سیستم تماس را به سمت تماس با کنتاکت ثابت هدایت کند و مدار را هدایت کند. پس از از دست دادن برق سیم پیچ، نیروی مکش ناپدید می شود و فنر تنظیم مجدد هسته آهنی متحرک را به سمت بالا فشار می دهد و باعث جدا شدن کنتاکت ها و قطع شدن مدار می شود.
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

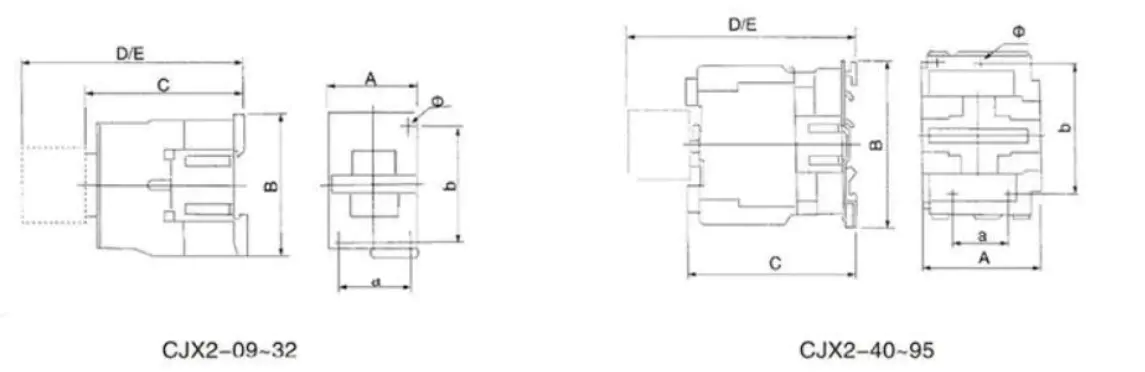

| مدل | A | B | C | D | E | a | b | Φ |
| D09 ~ 12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40 ~ 65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80 ~ 95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| نوع مدل | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| جریان کاری نامی (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| موتور سه فاز سطح AC-3 (کیلووات) | 220/230 ولت | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400 ولت | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415 ولت | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500 ولت | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690 ولت | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| نرخ گرمایش جریان منتهی (A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| طول عمر الکتریکی (10000 سیکل) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| طول عمر مکانیکی (10000 چرخه) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| مدل تماس | 3P NO | 3P NC NO | |||||||||
| مدل | جریان نامی (A) | مخاطب اصلی | تماس کمکی | توان بار تک فاز (کیلووات) | توان بار سه فاز (کیلووات) |
| CJX2-0910 | 9A | 3 NO | 1 NO | 1.8 کیلو وات | 3.5 کیلووات |
| CJX2-0901 | 9A | 3 NO | 1NC | 1.8 کیلو وات | 3.5 کیلووات |
| CJX2-1210 | 12A | 3 NO | 1 NO | 2.5 کیلو وات | 5 کیلو وات |
| CJX2-1201 | 12A | 3 NO | 1NC | 2.5 کیلو وات | 5 کیلو وات |
| CJX2-1810 | 18A | 3 NO | 1 NO | 3.5 کیلووات | 7.5 کیلو وات |
| CJX2-1801 | 18A | 3 NO | 1NC | 3.5 کیلووات | 7.5 کیلو وات |
| CJX2-2510 | 25A | 3 NO | 1 NO | 5 کیلو وات | 8.5 کیلو وات |
| CJX2-2501 | 25A | 3 NO | 1NC | 5 کیلو وات | 8.5 کیلو وات |
| CJX2-3210 | 32A | 3 NO | 1 NO | 6 کیلو وات | 12 کیلو وات |
| CJX2-3201 | 32A | 3 NO | 1NC | 6 کیلو وات | 12 کیلو وات |
| CJX2-4011 | 40A | 3 NO | 1 NO 1NC | 8 کیلو وات | 18.5 کیلو وات |
| CJX2-5011 | 50A | 3 NO | 1 NO 1NC | 10 کیلو وات | 24 کیلو وات |
| CJX2-6511 | 65A | 3 NO | 1 NO 1NC | 12.5 کیلو وات | 28 کیلو وات |
| CJX2-8011 | 80A | 3 NO | 1 NO 1NC | 15.5 کیلو وات | 37 کیلو وات |
| CJX2-9511 | 95A | 3 NO | 1 NO 1NC | 18.5 کیلو وات | 44 کیلووات |
