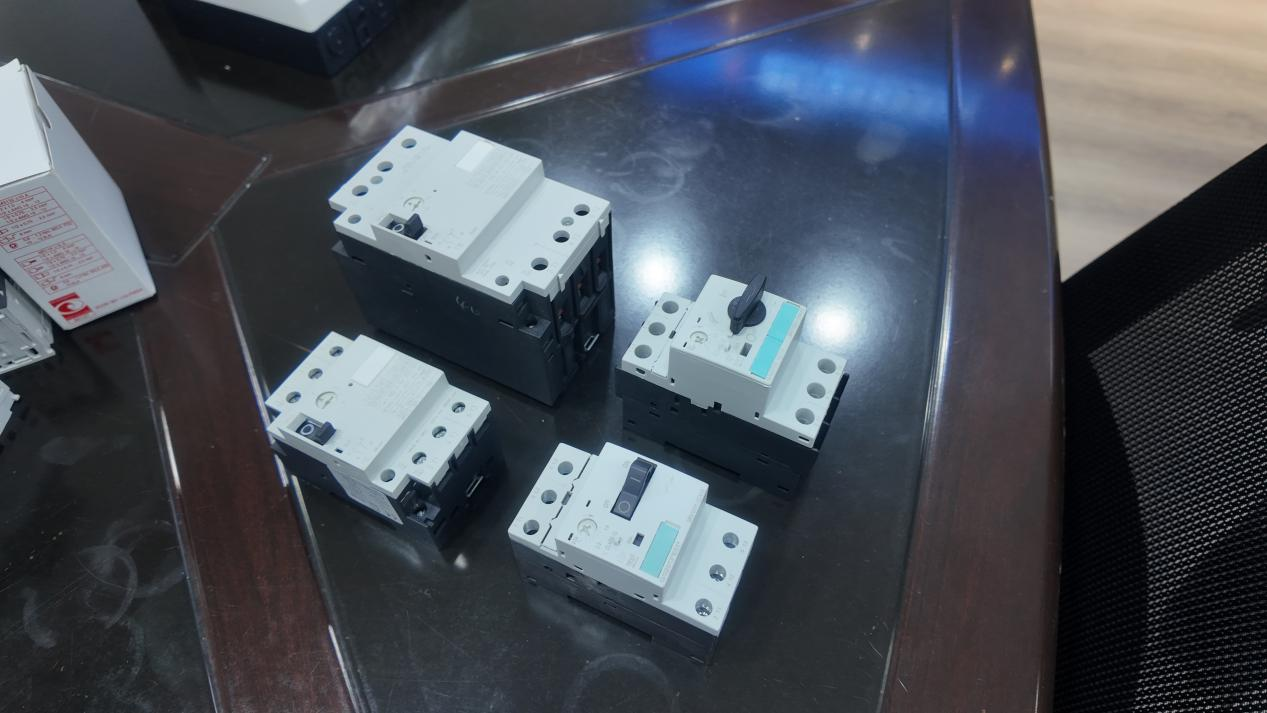

مدار شکن موتور دارای عملکرد حفاظت از اضافه بار و اتصال کوتاه است. اضافه بار با گرم کردن و خم کردن نوار دو فلزی، خاموش کردن مکانیسم تراش بالا و تحقق حفاظت از خط حاصل می شود. در مقایسه با قطع کننده های مدار قالب گیری مغناطیسی حرارتی، دارای دقت بالاتر، جریان کمتر و حفاظت دقیق تر است. حفاظت عملی موتور حفاظت از اتصال کوتاه با ایجاد نیروی مغناطیسی لورنتز از طریق یک سیم پیچ به دست می آید و هسته آهنی توسط نیروی مغناطیسی به حرکت در می آید تا مکانیزم قطع را راه اندازی کند، که مدار شکن را باز می کند، مدار را قطع می کند و از موتور محافظت می کند. به طور کلی برای حفاظت جریان بالا در هنگام راه اندازی موتور استفاده می شود.

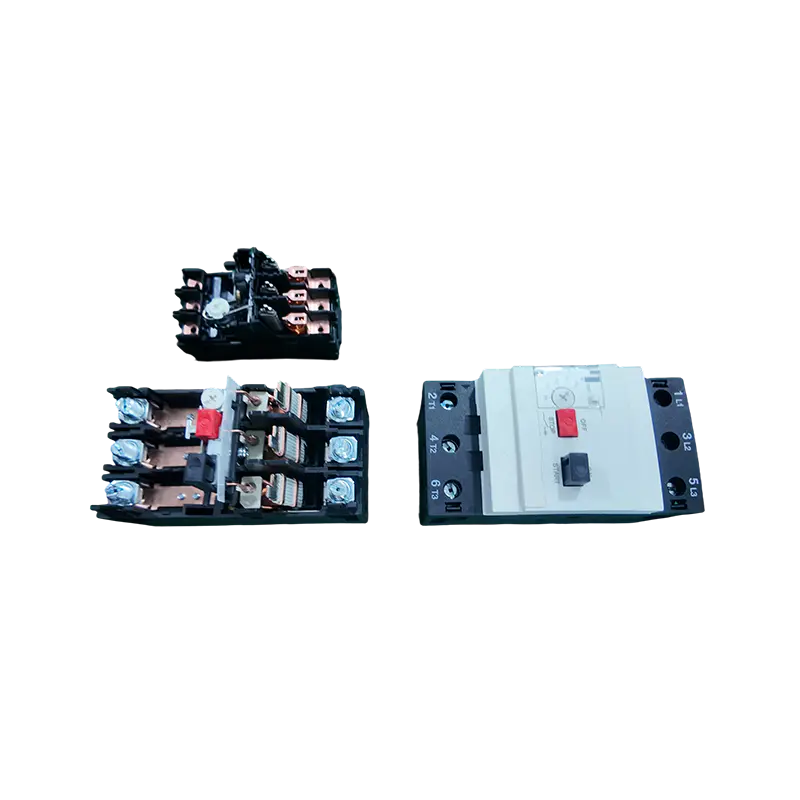

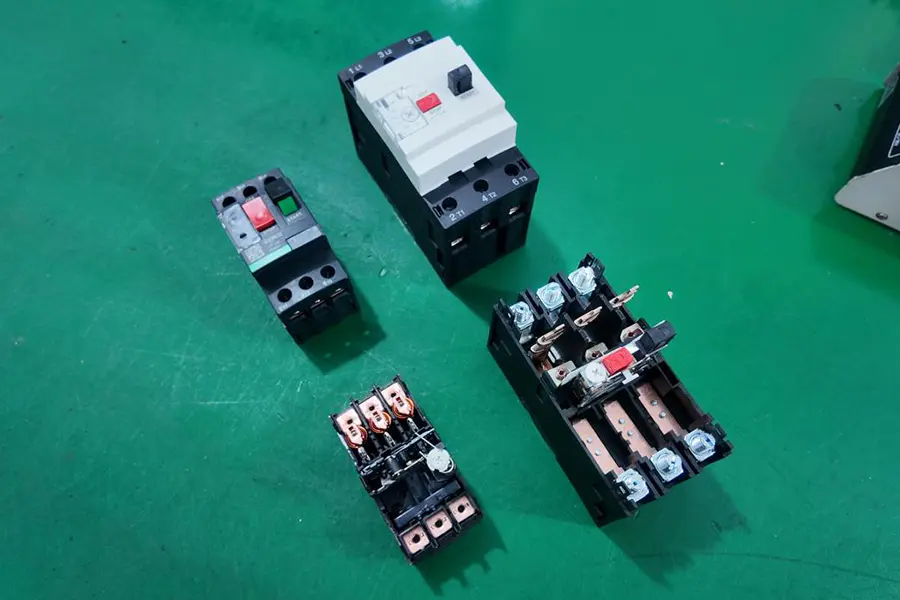

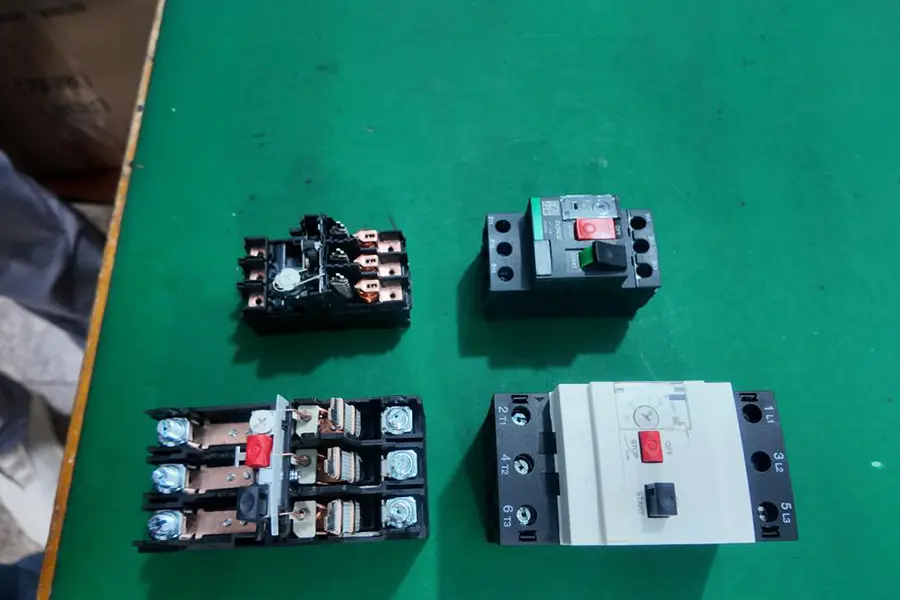

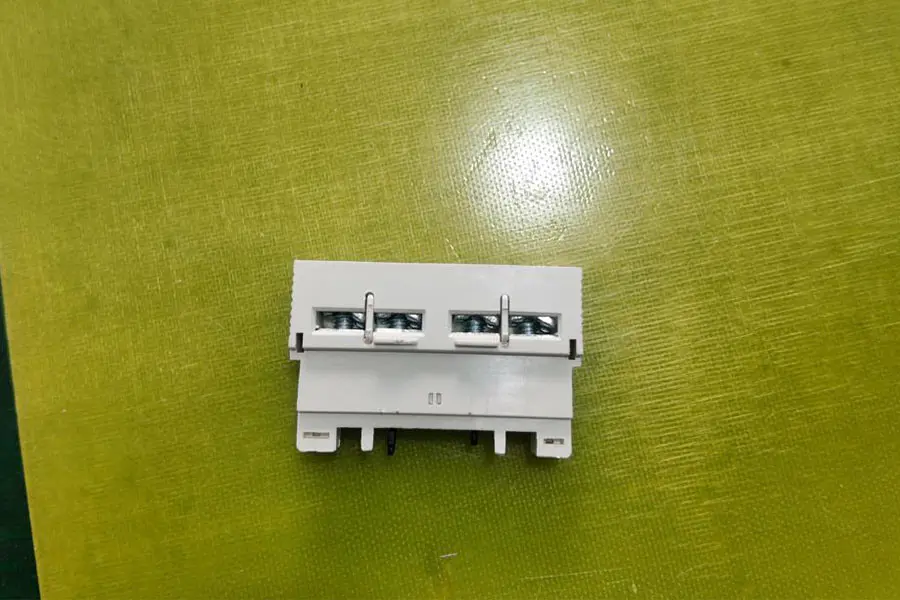

لوازم جانبی محصول

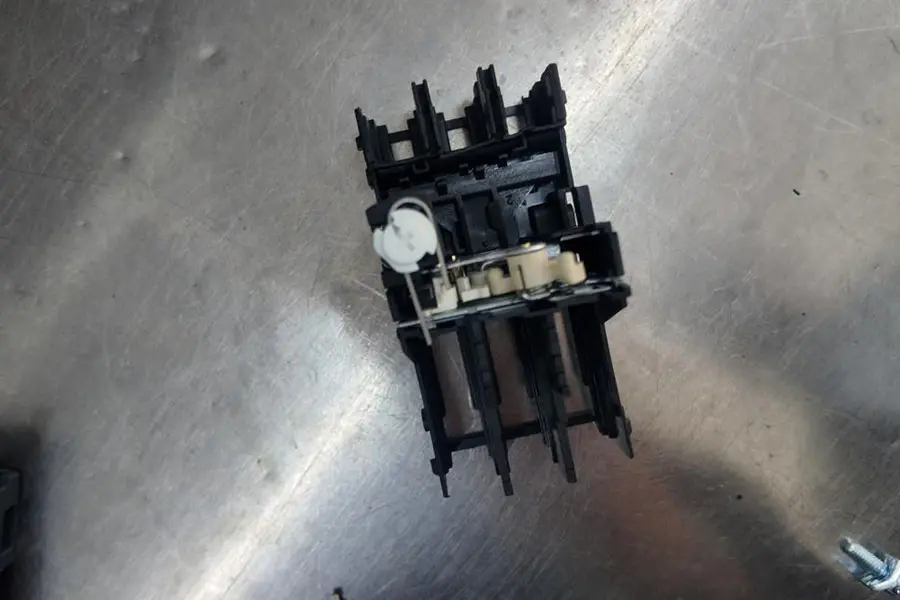

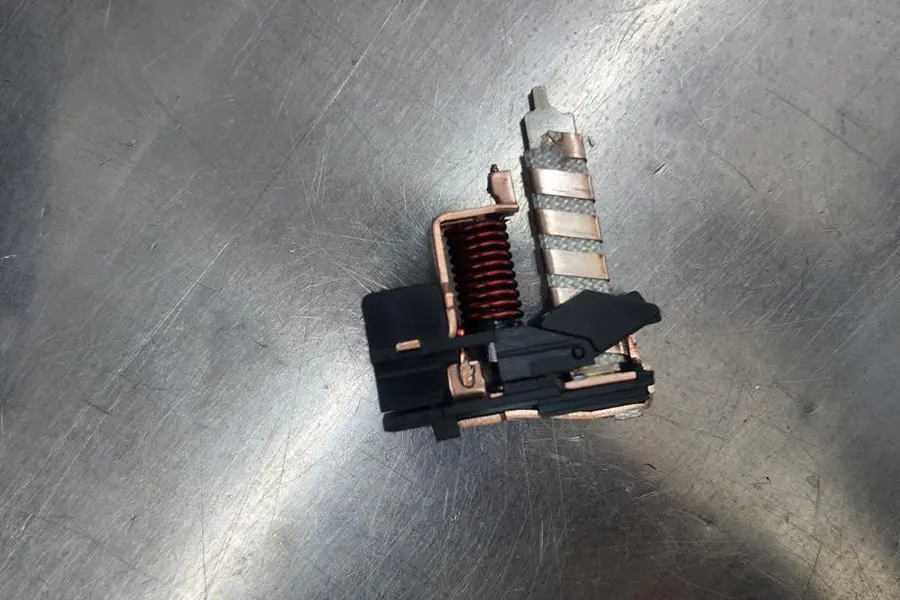

Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories

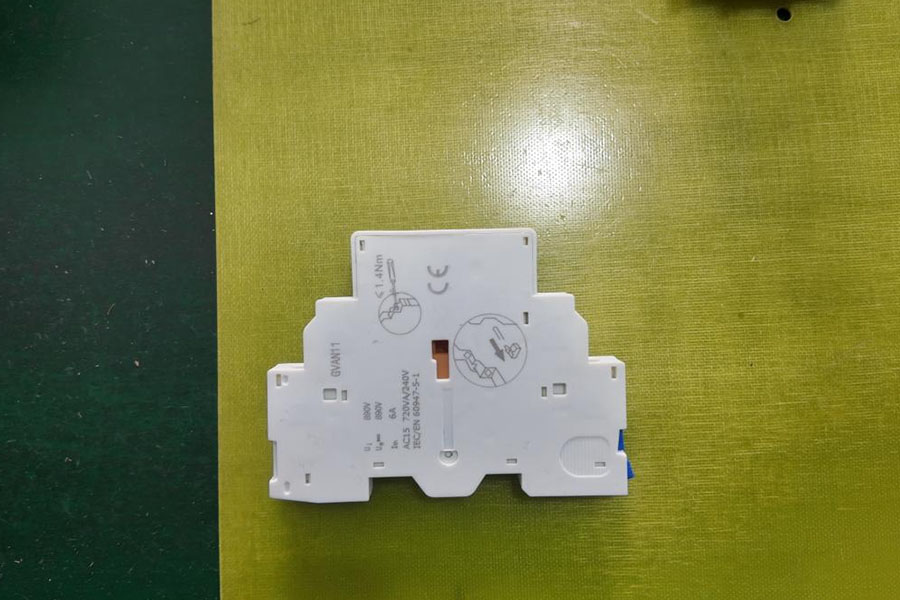

00042
Accessories
| 1. ما سبک دکمه و همچنین سبک دستگیره داریم | |
 | |

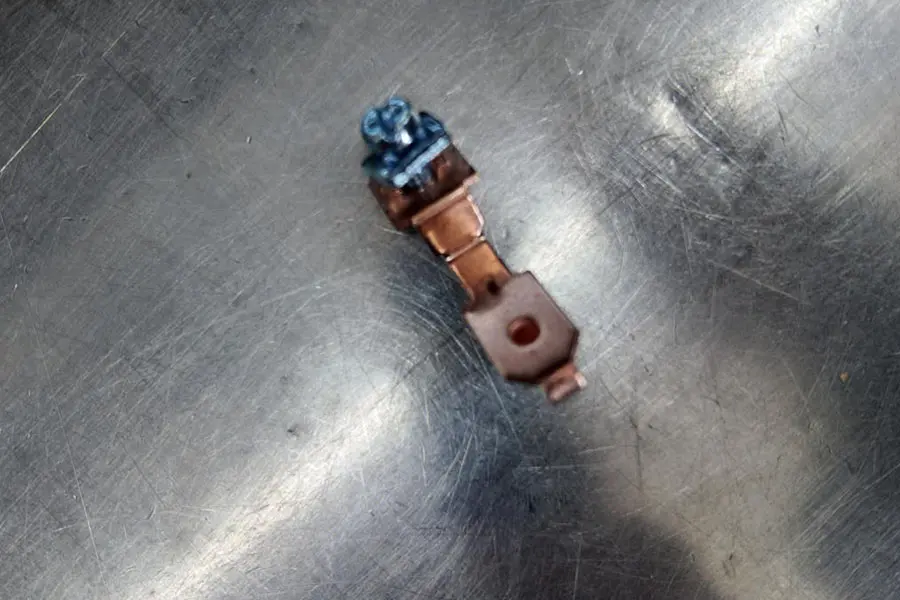

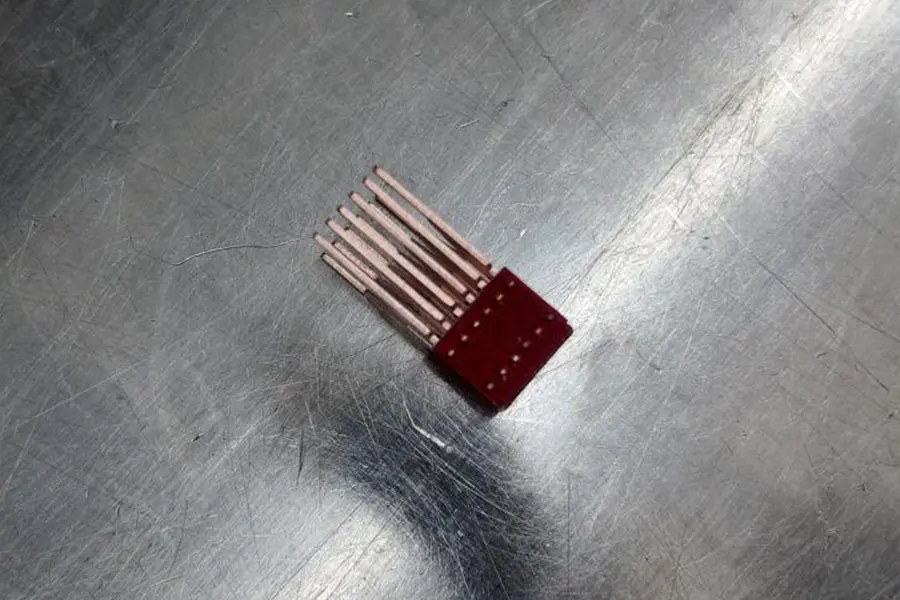

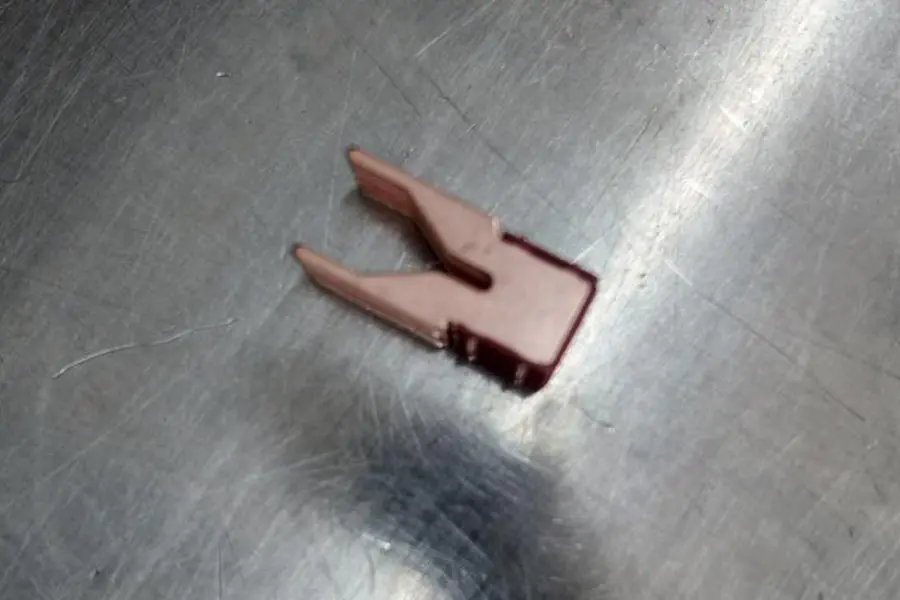

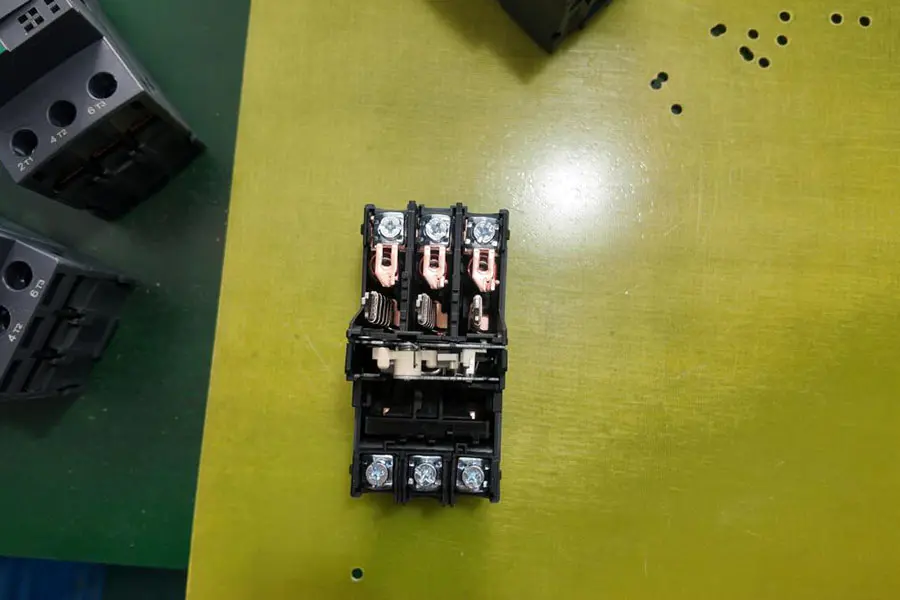

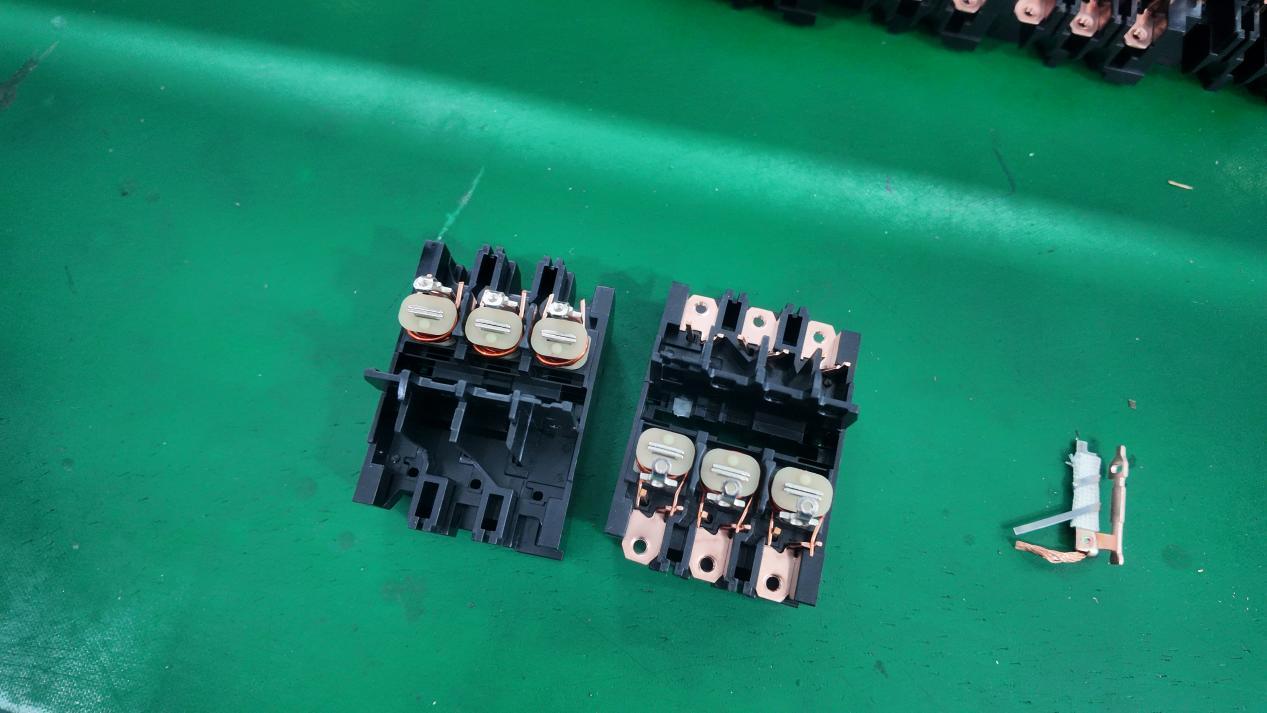

| 2. ما نقاط تماس نقره ای و قطعات مسی ساخته شده از مس بنفش داریم و هر کدام برای کیفیت قابل اعتماد اشکال زدایی شده اند. | |
 | |
| 3. ما سبک های مختلفی از لوازم جانبی برای مونتاژ داریم، از جمله اجزای کمکی و کم ولتاژ | |
| | |
-

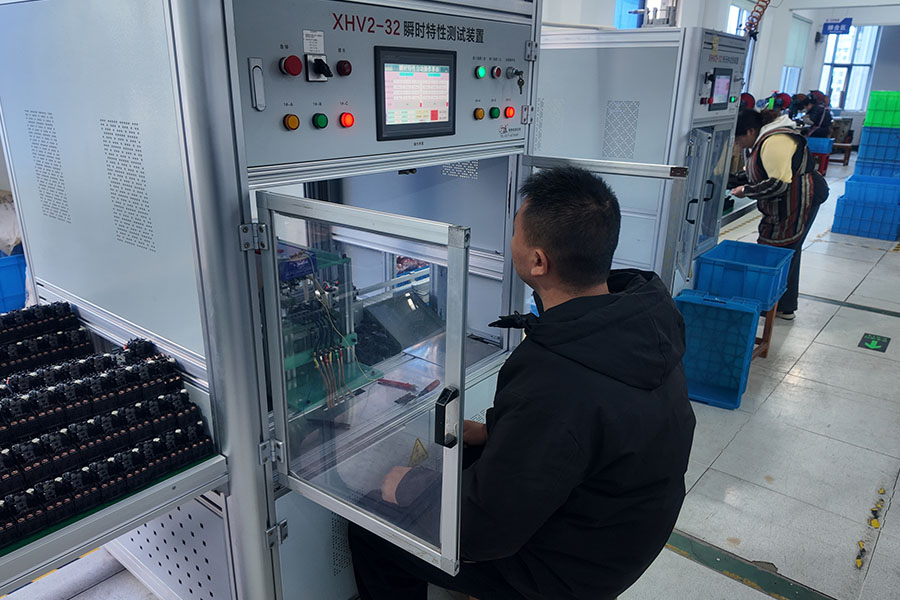

Transient test
-

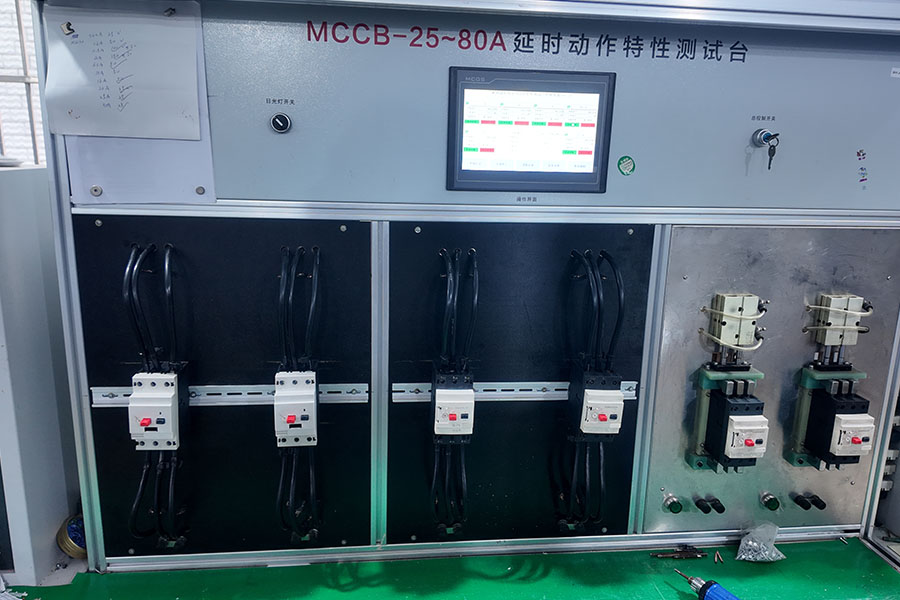

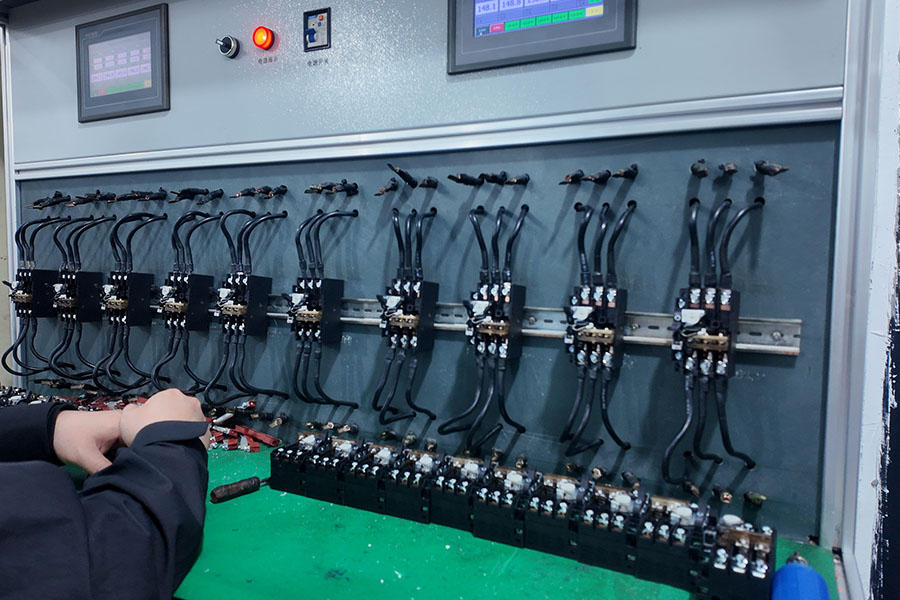

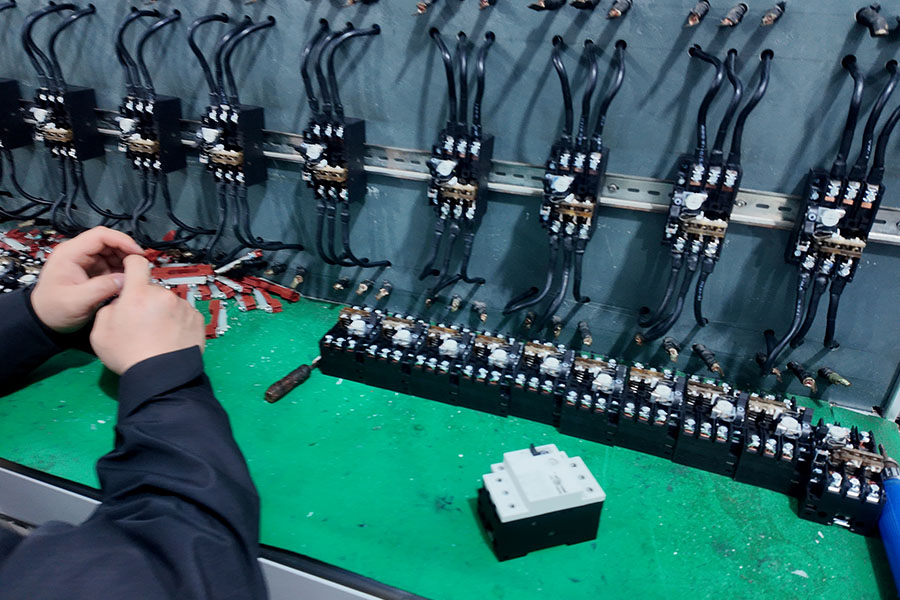

Steady-state test
-
Steady-state test
-
Steady-state test
-

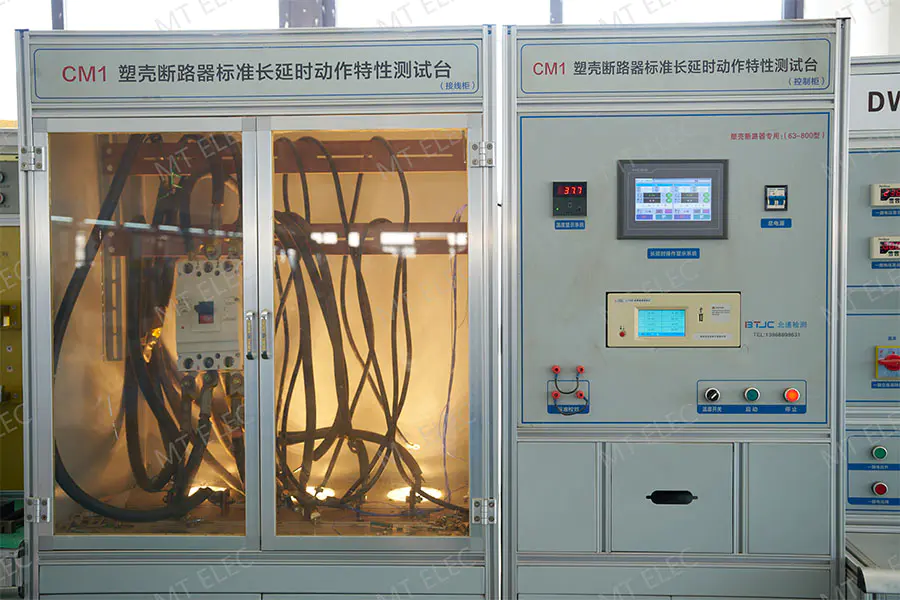

Temperature rise test

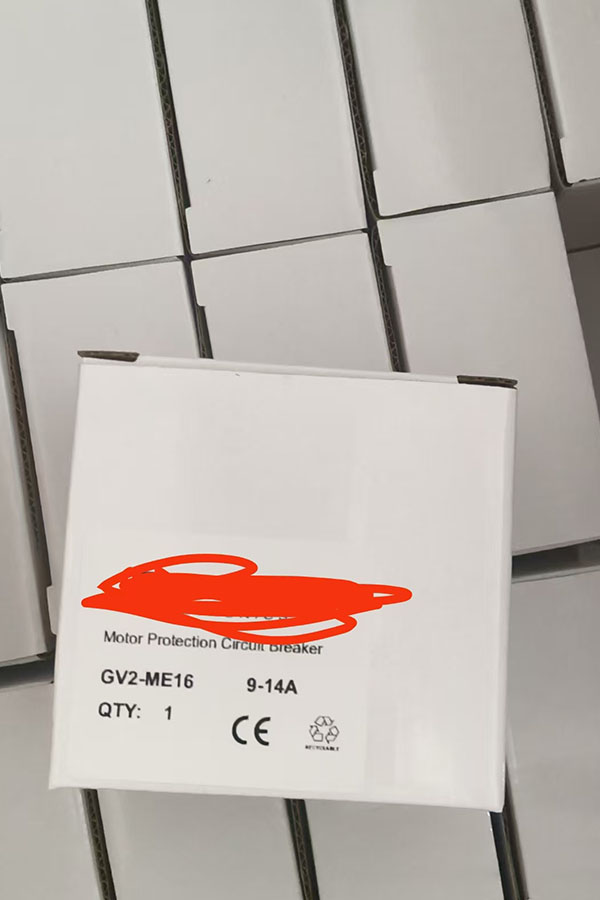

برای اطمینان از ایمنی حمل و نقل، محصولات الکتریکی ما در جعبه های چوبی تقویت شده صادر می شوند. جعبه ها تحت عملیات حرارتی قرار می گیرند و دارای علامت ISPM-15 هستند که امکان ترخیص سریع از گمرک را فراهم می کند. طراحی پایه برجسته عملکرد لیفتراک را تسهیل می کند، در حالی که بست داخلی ضربه گیر تضمین می کند که محصولات دست نخورده می رسند. همه جعبه های بیرونی به وضوح برچسب گذاری شده اند و با استانداردهای لجستیک بین المللی مطابقت دارند.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | مدل محصول | محدوده فعلی | موتور سه فاز |
| GV2-ME01C | 0.1-0.16A | - | |
| GV2-ME02C | 0.16-0.25A | - | |
| GV2-ME03C | 0.25-0.4A | - | |
| GV2-ME04C | 0.4-0.63A | - | |
| GV2-ME05C | 0.63-1A | - | |
| GV2-ME06C | 1-1.6A | 0.37 کیلووات | |
| GV2-ME07C | 1.6-2.5A | 0.75 کیلووات | |
| GV2-ME08C | 2.5-4A | 1.5 کیلو وات | |
| GV2-ME10C | 4-6.3A | 2.2 کیلو وات | |
| GV2-ME14C | 6-10A | 4 کیلو وات | |
| GV2-ME16C | 9-14A | 5.5 کیلو وات | |
| GV2-ME20C | 13-18A | 7.5 کیلو وات | |
| GV2-ME21C | 17-23A | 11 کیلو وات | |
| GV2-ME22C | 20-25A | 11 کیلو وات | |
| GV2-ME32C | 24-32A | 15 کیلو وات |
| مدل | محدوده فعلی | جریان سفر | حمایت می کند پیوست ها |

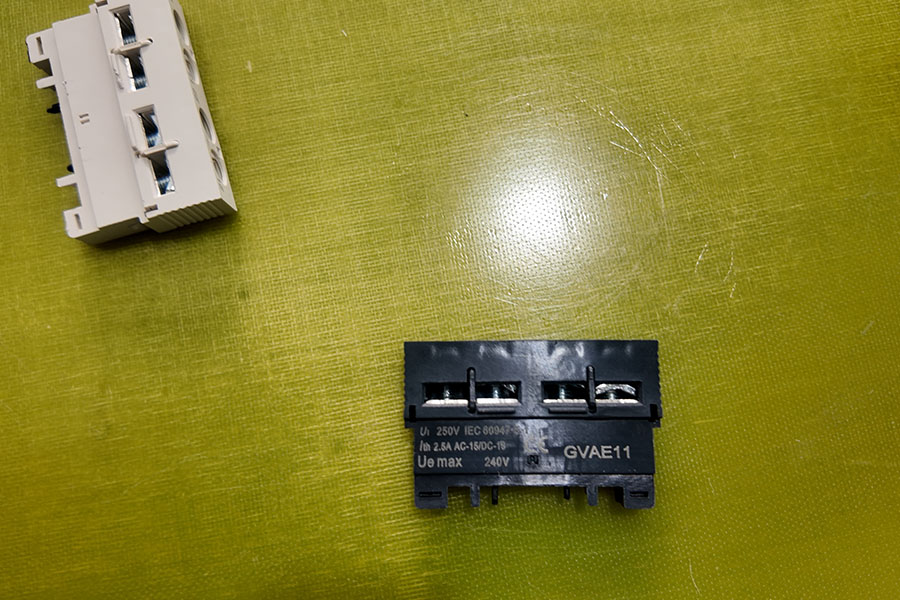

| GV2-ME01C | 0.1A~0.16A | 1.5A | کنتاکت نصب شده جانبی: GV-AE1 |
| GV2-ME02C | 0.16A~0.25A | 2.4A | |
| GV2-ME03C | 0.25A~0.4A | 5A | |
| GV2-ME04C | 0.4A~0.63A | 8A | |
| GV2-ME05C | 0.63A~1A | 13A | |
| GV2-ME06C | 1A~1.6A | 22.5A | |
| GV2-ME07C | 1.6A~2.5A | 33.5A | |
| GV2-ME08C | 2.5A~4A | 51A | |
| GV2-ME10C | 4A~6.3A | 78A | |
| GV2-ME14C | 6A ~ 10A | 138A | |
| GV2-ME16C | 9A ~ 14A | 170A | |
| GV2-ME20C | 13A ~ 18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A ~ 25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |

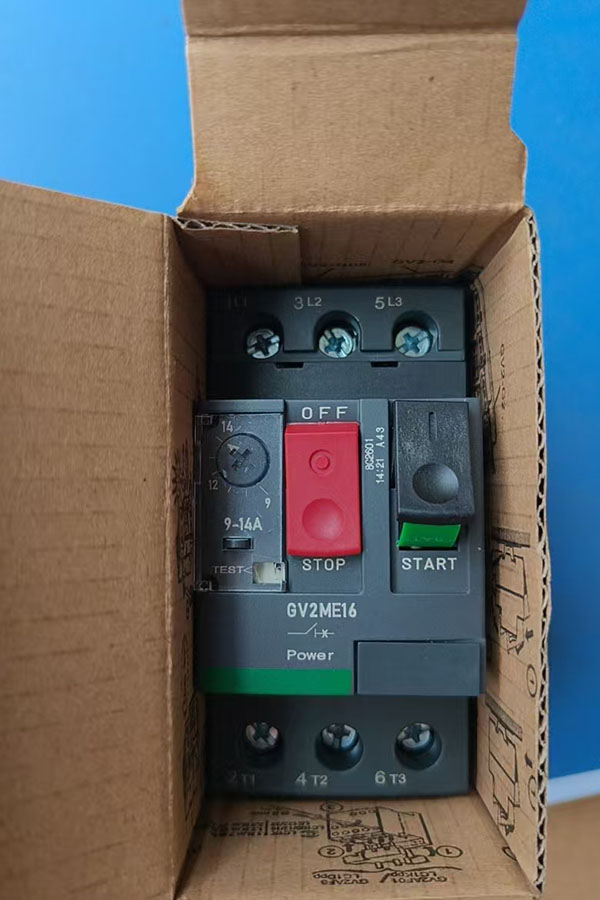

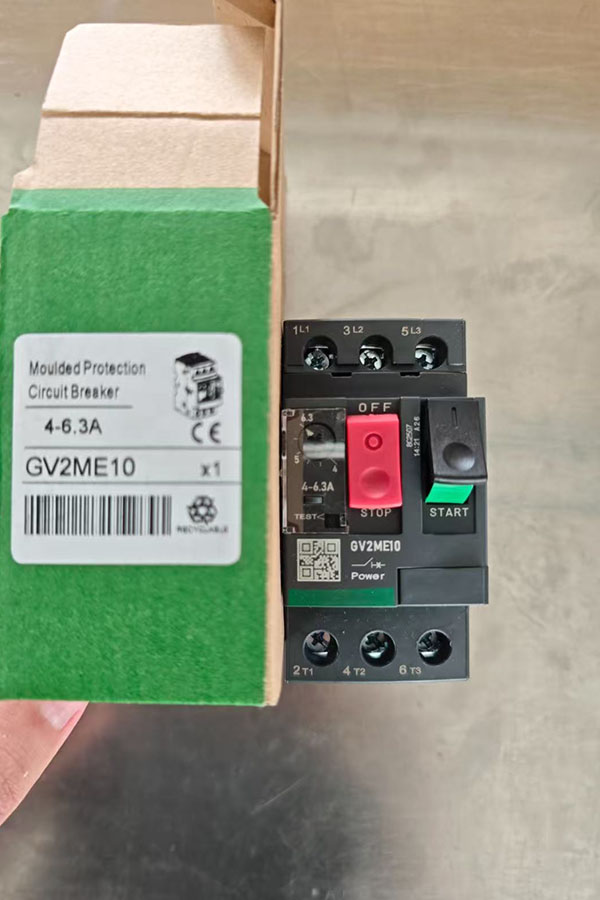

مدار شکن موتور GV2ME با محافظ مغناطیسی حرارتی
| 50/60 هرتز، کلاس AC-3 توان نامی استاندارد موتور سه فاز | محدوده تنظیم انتشار داغ (A) |
جریان قطع مغناطیسی شناسه ± 20٪ (A) | جریان با بدنه (A) | مدل | وزن (کیلوگرم) | |||
| 230 ولت (کیلو وات) | 400 ولت (کیلو وات) | 415 ولت (کیلووات) | 440 ولت (کیلو وات) | |||||
| - | - | - | - | 0.1…0.16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0.16…0.25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0.25 … 0.40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0.40 … 0.63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0.63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6…2.5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
